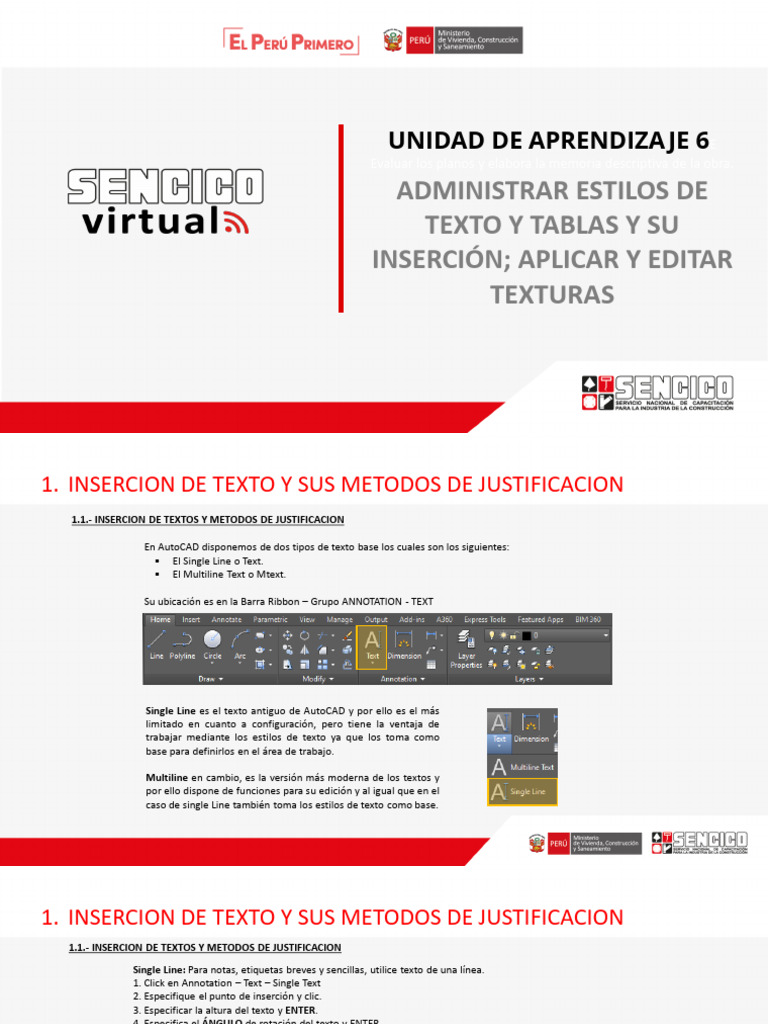

UNIDAD DE APRENDIZA JE 6E

Evaluar los planos y elabora la memoria descriptiva de la obra.

ADMINISTRAR ESTILOS DE
TEXTO Y TABLAS Y SU
INSERCIÓN; APLICAR Y EDITAR
TEXTURAS
1. INSERCION DE TEXTO Y SUS METODOS DE JUSTIFICACION
1.1.- INSERCION DE TEXTOS Y METODOS DE JUSTIFICACION

En AutoCAD disponemos de dos tipos de texto base los cuales son los siguientes:
 El Single Line o Text.
 El Multiline Text o Mtext.

Su ubicación es en la Barra Ribbon – Grupo ANNOTATION - TEXT

Single Line es el texto antiguo de AutoCAD y por ello es el más

limitado en cuanto a configuración, pero tiene la ventaja de
trabajar mediante los estilos de texto ya que los toma como
base para definirlos en el área de trabajo.

Multiline en cambio, es la versión más moderna de los textos y

por ello dispone de funciones para su edición y al igual que en el
caso de single Line también toma los estilos de texto como base.
1. INSERCION DE TEXTO Y SUS METODOS DE JUSTIFICACION
1.1.- INSERCION DE TEXTOS Y METODOS DE JUSTIFICACION
Single Line: Para notas, etiquetas breves y sencillas, utilice texto de una línea.
1. Click en Annotation – Text – Single Text
2. Especifique el punto de inserción y clic.
3. Especificar la altura del texto y ENTER.
4. Especifica el ÁNGULO de rotación del texto y ENTER.
5. Escriba el texto.
Para crear otro texto de una sola línea, realice una de las siguientes acciones:
Pulse ENTER para iniciar otra línea de texto justo debajo.
Haga clic en una ubicación para el objeto de texto siguiente.
6. Pulse Clic en la pantalla y ESC para detener el comando.

2 3

5 6

4
2. CREACION DE ESTILOS DE TEXTO
2.1. CREACION DE ESTILOS DE TEXTO
Si queremos CREAR un estilo de texto o MODIFICAR y/o VER los ya existentes en AutoCAD, lo podremos hacer
mediante el comando STYLE (o ST) y luego presionando Enter, o también clic en la flecha desplegable de
ANNOTATION y Clic en TEXT STYLE.

ESTILOS DE TEXTO
ESTILOS DE FUENTE

EST.
ACTIVO

NUEVO

BORRAR
Por DEFECTO AutoCAD
esta configurado en el ALTURA
estilo de texto
STANDARD pero
también existe el
ANNOTATIVE. EFECTOS

AL REVES Hacia Atrás

2. CREACION DE ESTILOS DE TEXTO
1. Para crear un estilo de Texto, una vez colocado ST y ENTER Al desplegar la flecha ya se visualiza el NUEVO
2. Clic en NEW en la ventana ESTILO DE TEXTO creado.
3. Asignar un Nombre y OK

4. Asignar un Tipo de Fuente (cambio datos) y APPLY

TIPO Standard

TIPO TEXTO1

Para CONFIGURAR como ACTIVO un estilo

de texto solo lo SELECCIONAMOS y Clic en
SET CURRENT.
Así se vuelve el predeterminado.
3. INSERCION DE MULTITEXTO Y USO DEL EDITOR DE TEXTO
3.1.- INSERCION DE MULTITEXTO Y USO DEL EDITOR DE TEXTO
Se encuentra configurada por DEFECTO ya que es la versión mas moderna para insertar y EDITAR TEXTOS.
1. T y ENTER
2. Clic en pantalla y clic en otra esquina, formando un rectángulo (el cual delimitara el área del texto)
3. Se empieza a escribir y la barra Ribbon cambia a valores para su EDICION del texto.

ALTURA DE TEXTO FUENTE COLOR Numeración y

Viñetas
CURSIVA REGLA

ESTILOS DE TEXTO NEGRITA ALINEAR SIMBOLO

SUBRAYADO A MAYUSCULA / A ESPACIADO

MINUSCULA
REGLA SE PUEDE
ACTIVAR O DESACTIVAR

RECTANGULO PARA
INSERTAR TEXTO EN BLOQUE
3. INSERCION DE MULTITEXTO Y USO DEL EDITOR DE TEXTO
3.1.- INSERCION DE MULTITEXTO Y USO DEL EDITOR DE TEXTO
3. Se procede a escribir el contenido del texto
4. Para EDITAR el texto tenemos que seleccionar todo el texto y luego se EDITA sus valores (tipo de letra,
altura, etc)

5. Para salir de la orden CLIC fuera del rectángulo y listo.

SINGLE TEXT: Se crea línea por línea MULTITEXT: Se crea por PARRAFO
Su edición es mas sencilla
CREACION DE ESTILOS DE TEXTO
EJERCICIO: GRAFICAR EL SGTE. CUADRO DE ACABADOS, CONSIDERANDO CREAR TEXTOS Y SUS ESTILOS SEGÚN LA IMAGEN

USO: La creación y edición de textos nos

permite complementar un grafico con cuadros de
texto y notas que detallan el plano y sus
especificaciones.

SOLUCION:
1. CREAR LAS CAPAS CON SUS PROPIEDADES PARA
CADA TIPO DE TEXTO.
2. DIBUJAR EL CONTORNO Y TRAZOS SEGÚN LA
REFERENCIA DEL CUADRO
3. HACER USO DE COMANDO TEXT Y SUS
PROPIEDADES PARA ESCRIBIR EN CADA CUADRILLA.
4. SE PUEDE HACER USO TAMBIEN DE COMANDO MA
PARA COPIAR LAS PROPIEDADES DE UN TEXTO A
OTRO
4. CREACION Y EDICION DE TEXTURAS
4.1.- CREACION Y EDICION DE TEXTURAS
El programa AutoCAD nos brinda un catalogo de texturas o tipos de sombreado para así poder insertar en
algún objeto.

Las texturas o sombreados, REPRESENTAN TIPOS DE MATERIALES. Para efectuar dibujos con tramas,
utilizamos la herramienta HATCH – Textura en TRAMAS y la herramienta GRADIENT – Relleno a COLOR entero.
Su alias es H

HATCH: Textura en TRAMA GRADIENT: Relleno a color

Se encuentra en
la Barra Ribbon –
Draw - Hatch Para insertar textura en trama, siga los siguientes pasos:
- Hacer clic en el icono de HATCH o H y ENTER
- Especificar punto interno de un objeto CERRADO y la Barra
ribbon CAMBIA para la edición de texturas.
4. CREACION Y EDICION DE TEXTURAS
Presentación de la barra Ribbon para texturas:

TEXTURAS ANGULO ORIGEN HATCH SETTINGS

SELECCIÓN COLOR ESCALA

DE OBJETOS

Una vez dado Clic a un punto interno del objeto, podemos:

 Cambiar datos de EDICION DE TEXTURAS directamente de la barra
Ribbon.
 Hacer Clic en la flecha de Hatch Settings y se despliega una ventana
en la cual detalla mejor cada parte de edición de texturas.

Ambas ventanas de texturas contienen las mismas opciones.

4. CREACION Y EDICION DE TEXTURAS
RELLENO
TEXTURA EN COLOR
EN TRAMA
4. CREACION Y EDICION DE TEXTURAS
- Clic en la imagen de SWATCH y escogemos la textura de un material que nos
agrade y OK
Encontraremos texturas en la opción ANSI – ISO – OTHER PREDEFINED

OTHER PREDEFINED es la ventana con mayor catálogo de texturas.

- Luego ingresamos un ANGULO y ESCALA. Finalmente OK.

TEXTURA CON ANG. 0 TEXTURA CON ANG. 45 TEXTURA CON ANG. 90 TEXTURA CON ANG. 0
4. CREACION Y EDICION DE TEXTURAS
EJERCICIO: REALIZAR EL SIGUIENTE GRAFICO CREANDO Y EDITANDO TEXTURAS SEGÚN LA INDICACION

USO: La aplicación de texturas es muy usado

para realizar planos de detalle de pisos y
planimetrías donde se define el acabado final de
caminerías y espacios públicos.

SOLUCION:
1. CREAR LAS CAPAS CON LAS PROPIEDADES PARA
CADA TIPO DE ACABADO, CON PLUMA 0.05.
2. DIBUJAR EL CONTORNO Y TRAZOS SEGÚN
MEDIDAS CON POLILINEA O MULTILINEA
3. HACER USO DE HATCH SETTING PARA CONFIGURAR
LAS TEXTURAS SEGÚN LA IMAGEN EN ESTE CASO
ADOQUIN, PIEDRA LAVADA Y RAMPA
4. FINALMENTE CREAR CAPAS PARA COTAS Y TEXTOS
Y COMPLETAR EL DIBUJO
4. CREACION Y EDICION DE TEXTURAS
EJERCICIO: REALIZAR EL SIGUIENTE GRAFICO CREANDO Y EDITANDO TEXTURAS SEGÚN LA FACHADA CON TEXTURA

USO: Texturas, también es usado en el dibujo de

fachadas y secciones en donde se indique el
material a emplear y/o superficies acabadas (detalle
de acabados)

SOLUCION:
1. CREAR LAS CAPAS CON LAS PROPIEDADES PARA
CADA TIPO DE ACABADO, CON PLUMA 0.05.
2. DIBUJAR EL CONTORNO Y TRAZOS SEGÚN
MEDIDAS CON POLILINEA
3. HACER USO DE HATCH SETTING PARA CONFIGURAR
LAS TEXTURAS SEGÚN LA IMAGEN EN ESTE CASO
GRADIENT PARA VIDRIOS Y OTROS MATERIALES.
4. FINALMENTE CREAR CAPAS PARA COTAS Y TEXTOS
Y COMPLETAR EL DIBUJO
5. TABLAS, REGULACION DEL NUMERO DE FILAS Y COLUMNAS
5.1.- TABLAS, REGULACION DEL NUMERO DE FILAS Y COLUMNAS
Crea un objeto de TABLA vacío. Se encuentra en la Barra Ribbon – Annotation – TABLE.
Nos piden datos de columnas y filas

ESTILOS TIPOS DE
DE TABLA INSERCION

OPCIONES OPCIONES DE
DE COLUMNA Y FILA
INSERCION

VISTA
PREVIA
DEFINIR
ESTILOS DE
CELDA
5. TABLAS, REGULACION DEL NUMERO DE FILAS Y COLUMNAS
OPCIONES DE INSERCION

Inicia a partir de tabla vacía

De un vinculo de datos

TIPOS DE INSERCION

Precisar punto de inserción

Precisar ventana

Ancho de columna

COL. Y FILAS
Altura de filas

DEFINIR ESTILO DE CELDA

Estilo de celda de 1ra fila Titulo

Estilo de celda de 2da fila Encabezamiento
Estilos de celda de las demás filas Datos
5. TABLAS, REGULACION DEL NUMERO DE FILAS Y COLUMNAS
 Después de haber llenado el numero de columnas y filas y sus distancias colocar OK
 Finalmente Clic en pantalla y sale la Tabla
Para insertar el texto es de forma manual en cada celda

Se selecciona una celda y la barra ribbon cambia

permitiendo editar o se hace clic derecho, el cual
permite también hacer modificaciones como:
• Insertar filas (arriba, abajo, borrar)
• Insertar columnas (derecha, izquierda, borrar)
• Alinear el texto
• Fusionar celdas

Ej. Crear una

tabla de 5
Columnas y 6 filas

Alignment: Alineación
Columns: Columnas
Rows: Filas
FILAS Merge : Combinar
6. CREACION DE ESTILOS DE TABLA
6.1.- CREACION DE ESTILOS DE TABLA 4. Se PERSONALIZA y luego OK
Por DEFECTO se encuentra en el tipo STANDARD Finalmente se hace clic en la pantalla y se inserta la nueva tabla.

1 DIRECCION DE TABLA ESTILOS DE CELDA

1. Clic en Estilo de tabla

2. Luego seleccionar NEW
3. Asignar un nombre y CONTINUE

3 4
6. CREACION DE ESTILOS DE TABLA
DOWN (ARRIB HACIA ABAJO)
UP (ABAJO HACIA ARRIBA)

SE EDITA CADA ESTILO DE CELDA:

Titulo, Subtitulo y Datos

Para los 3 casos se edita :

General:
• Relleno de color
• Alineación
• Márgenes
Texto
• Altura
• Color
• Angulo
Bordes
• Grosores de línea
• Tipos de línea

Se observa la vista previa

OK

VISTA PREVIA DE CAMBIOS

6. CREACION DE ESTILOS DE TABLA
Ej. Crear una tabla de 3 Columnas y 2 filas

Ej. Crear una tabla de 4 Columnas y 3 filas

7. OPERACIONES Y FORMULAS EN TABLA
7.1.- OPERACIONES Y FORMULAS EN TABLA
Al seleccionar la celda automáticamente en la barra
Ribbon encontramos la opción de formula y tiene:
Suma , Media, Total, Celda y Ecuación.
Se puede COMBINAR CELDAS, se selecciona las
celdas que desee unir y colocar en barra ribbon
–MERGE CELLS y clic o Clic Derecho y Merge.

También podemos hacer OPERACIONES MANUALES en

cada celda: Ej. =B3*C3 y ENTER. Simbolos (+ , - , * , / )
7. OPERACIONES Y FORMULAS EN TABLA
Se aprecia la Celda combinada
Se puede BLOQUEAR UNA CELDA
Seleccionamos la celda y Clic Barra Ribbon en
CELLS FORMAT – CELL LOCKING

Se puede DESHACER UNA COMBINACION DE CELDA

Seleccionamos las celda y Clic Barra Ribbon en UNMERGE
CELLS y regresa automáticamente
Desbloqueado
UNMERGE CELLS MATCH CELLS Contenido bloqueado

Clic en CONTENT LOCKED y se BLOQUEA la

celda, NO se puede editar el valor numérico.

Y aparece un candado encima del numero.

COPIAR CARACT. CELDA

8. INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
8.1.- INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
Para insertar una TABLA VINCULADA nos vamos a:
1. Barra Ribbon – Annotation – TABLE y CLIC
2. Activo la opción FROM A DATA LINK y Clic (vinculador de tablas)
8. INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
3. Clic en Crear nuevo Excel Data link
4. Asignamos un nombre y OK

5. Esperamos que cargue y sale nueva ventana. Damos

clic en …. (buscamos el archivo de Excel y CLIC)
6

6. En la nueva ventana ACTIVO LINK TO RANGE y coloco

los datos de celda Ej. A2:E12 y Clic en PREVIEW. Luego OK
8. INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
7. Carga la hoja con la vista previa y Clic en OK

8. Carga la hoja con la vista previa y Clic en OK

7
8. INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
9. Regresamos a la pantalla del 10. Al dar clic se ve la TABLA VINCULADA si pasamos el cursor encima
AutoCAD y el cursor aparece con la de una celda aparece un CANDADO y un cuadro de dialogo con sus
tabla, solo especificamos el punto de detalles de ubicación. Si se modifica el archivo de EXCEL los datos
inicio y clic. varían en AutoCAD.

9
8. INSERCION DE HOJAS DE EXCEL COMO TABLAS VINCULADAS
EJEMPLO: ELABORACION DE TABLA VINCULADA PARA CALCULO DE AREAS Y PERIMETROS DE UN PLANO DE LOTIZACION

USO: La aplicación de tablas y tablas vinculadas

a Excel son practicas para el desarrollo de cuadros
con formulas que determinen cifras con variaciones
permanentes, según la modificación del plano.
GRACIAS POR SU ATENCION
