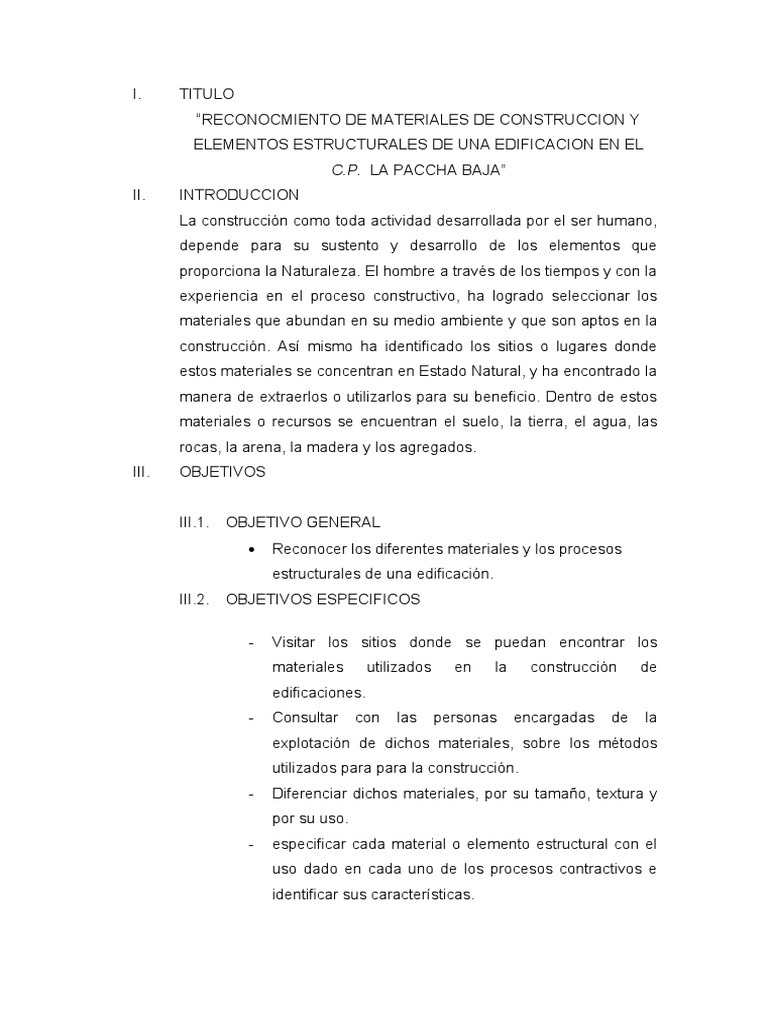

I.

TITULO
“RECONOCMIENTO DE MATERIALES DE CONSTRUCCION Y
ELEMENTOS ESTRUCTURALES DE UNA EDIFICACION EN EL
C.P. LA PACCHA BAJA”
II. INTRODUCCION
La construcción como toda actividad desarrollada por el ser humano,
depende para su sustento y desarrollo de los elementos que
proporciona la Naturaleza. El hombre a través de los tiempos y con la
experiencia en el proceso constructivo, ha logrado seleccionar los
materiales que abundan en su medio ambiente y que son aptos en la
construcción. Así mismo ha identificado los sitios o lugares donde
estos materiales se concentran en Estado Natural, y ha encontrado la
manera de extraerlos o utilizarlos para su beneficio. Dentro de estos
materiales o recursos se encuentran el suelo, la tierra, el agua, las
rocas, la arena, la madera y los agregados.
III. OBJETIVOS

III.1. OBJETIVO GENERAL

 Reconocer los diferentes materiales y los procesos
estructurales de una edificación.
III.2. OBJETIVOS ESPECIFICOS

- Visitar los sitios donde se puedan encontrar los

materiales utilizados en la construcción de
edificaciones.
- Consultar con las personas encargadas de la
explotación de dichos materiales, sobre los métodos
utilizados para para la construcción.
- Diferenciar dichos materiales, por su tamaño, textura y
por su uso.
- especificar cada material o elemento estructural con el
uso dado en cada uno de los procesos contractivos e
identificar sus características.
IV. MARCO TEORICO
DISEÑO TIPO OCHAVO:
La Línea Ochava es la línea para delimitar la vía pública en las
esquinas.
El trazado de esta línea obedece a requerimientos de visibilidad para
el tráfico vehicular.
En todo caso está referido a la construcción de muros junto con una
puerta en la esquina.
Para determinar la dimensión mínima de ochava - en terrenos con
ángulo de intersección de 90º - se deberá tomar, a partir del vértice
en donde concurren ambas líneas municipales, una distancia de 4,24
m para obtener ochavas de 6,00 m de longitud, en los casos en que
corresponde intersección de calle con avenida y/o pasaje.

FIG 01. Ochavas

SOBRECIMIENTO DE CONCRETO CICLOPEO:
Es la que soporta el peso del muro de pared de ladrillo, lo cual puede
ser de un solo nivel o escalonados, las medidas tomadas en práctica
fueron de 12cm d espesor y las medidas del ladrillo K-K fueron de 22
x 12 x 7.5 cm.
DOSIS: 1:8 + 25% piedra mediana (3”).
 Mortero de cemento para el asentado de ladrillo.
1:4 cemento: arena gruesa + agua, dosis según maestros de
obra 2x1.

FIG 02. Sobrecimiento

 Encofrado del sobrecimiento
Los costados de los encofrados están formados por tablas de
1" o 1½" de espesor y de anchos variables, de acuerdo a las
alturas de los sobrecimientos.
Estas tablas, por su cara exterior, se unen a través de barrotes
de madera de 2" x 3", separados cada uno por 60 cm. Para
asegurar la verticalidad y estabilidad del encofrado, se usan
otros barrotes, también de 2" x 3", los cuales se aseguran
contra una solera, fijada con estacas el suelo.

OJO: el recubrimiento de la viga al tablero es de 3cm.

FIG 04. Encofrado del sobrecimiento

SOBRECIMIENTO ESCALONADOS
Cuando el terreno es inclinado y su pendiente es mayor que el 5%,
debe construirse un sistema de cimentación que siga la inclinación
del terreno. De tal manera, el sobrecimiento habrá de construirse
con sistemas de muros estructurales con altura constante en los
muros paralelos a las curvas de nivel y una altura variable o
"escalonada" en los muros perpendiculares a las curvas de nivel.

FIG. 05. Sobrecimientos escalonados.

FALSO PISO:
El falso piso es una losa de concreto simple que se encarga de
soportar y distribuir las cargas que se aplicarán sobre el piso de la
casa.
Se recomienda que antes construir los muros, se debe hacer primero
el falso piso, para trabajar en limpio, con espesor de 8 cm.
DOSIS: 1:8 cemento: hormigón + agua.
 FIG 06. Falso piso

ZANJAS DE CIMENTACION
Antes de abrir la zanja, debemos verificar que el terreno esté
nivelado, sin basura ni vegetación.
Luego, iniciamos la excavación de la zanja de acuerdo al trazo,
respetando las medidas de profundidad y ancho que se indican en el
plano. Las paredes de la excavación deben ser verticales en lo
posible (considerando la estabilidad del terreno) el fondo debe
quedar limpio y nivelado.
El material excavado se depositará a una distancia prudente. Lo
recomendable es colocarlo a unos 60 cm del borde de la zanja, para
no causar presiones sobre las paredes y evitar derrumbes.

FIG 07. Zanjas con sus respectivas medias.

 - El solado
Una vez que se ha terminado la excavación de zanjas, es
recomendable vaciar un solado en los lugares donde se van a
plantar las columnas. El solado es una capa delgada de concreto
de 10 cm de altura que nos permitirá contar con una superficie
plana y resistente para trazar y ubicar las columnas
adecuadamente. Se puede preparar con la siguiente proporción: 1
bolsa de cemento y 4 buggies de hormigón y la cantidad de agua
necesaria. El solado se muestra en la FIG 07.
LA ARENA:
La arena es un conjunto de partículas de rocas disgregadas. La
arena se clasifica según sus usos en:
•gravilla, concreto para cimientos, columnas, vigas, pavimentos.
Arena gruesa, utilizada para preparar morteros o concreto
•Arena de media
•Arena fina, Utilizadas para preparar morteros, sean revoques de
paredes o pisos

FIG 08. Arena fina y gravilla respectivamente.

VIVIENDA DE ADOBE
 Especificaciones técnicas: características que tiene cada
estructura de adobe.
- Cimiento de piedra asentado con mortero de barro (dosis:
1:5 T:P)
- Muros de adobe acentadocon
- mortero de barro (dosis: 1:5 T: P).
- Vigas cuadradas de madera.
- Puertas y ventanas de madera con sus respectivos dinteles
(umbral).
- Cobertura de dos aguas de madera y teja.
MUROS
- Junta horizontal (2cm).
- Dintel, sostiene el muro de la parte superior para la
ventana.
- Canes, 2” x 3” x 1.3 m
- Cinta madera 2” x 3”.
- Tijerales, se apoya en las vigas
- Cumbrera.
- Viga costanera, está entre la cinta maderera y la cumbrera.
- Costillares, madera lisa, este se apoya en la viga
costanera.
- Correas, está en función de la longitud de la calamina o
teja.
- Friso, sirve de apoyo a la estructura.
Ojo: según la norma E-80, indica que aunque los muros
sean de adobe, tapial o quincha, la cimentación debe ser
de concreto ciclópeo.
 FIG 09. Muro y techo de adobe con sus respectivos materiales.

MUROS DE ADOBE
El adobe, es un ladrillo sin cocer, una pieza para construcción hecha
de una masa de barro (arcilla y arena), mezclado a veces con paja,
moldeada en forma de ladrillo y secada al sol; con ellos se
construyen diversos tipos de elementos constructivos, como paredes,
muros y arcos.
Sus respectivas medidas según la práctica de campo fueron de L: 50,
A: 30, h: 14.

FIG 10. Muro de tapial.

MUROS DE TAPIAL:
Se denomina tapia o tapial a una antigua técnica consistente en
construir muros con tierra arcillosa, compactada a golpes mediante
un pisón, empleando un encofrado deslizante para contenerla. El
encofrado suele ser de madera, aunque también puede ser metálico.
En el proceso, se van colocando dos maderas paralelas, entre las
que se vierte tierra en capas de 10 o 15 cm., y se compacta mediante
apisonado. Posteriormente se corre el encofrado a otra posición para
seguir con el muro. La tierra compactada se deseca al sol, y una vez
que la tapia o tapial queda levantado, las puertas y ventanas se
abren a cincel.

FIG 11. Muro de tapial indicado sus respectivas medidas y partes.

 Muros de arriostres
Su función es dar sostenibilidad a los muros. Su longitud está
en función de la altura del muro. L=3/4h.

FIG 12. Muros de arriostres.

V. CONCLUSIONES

La construcción es una actividad que requiere el uso de casi todos

los recursos naturales, por eso es importante saber extraerlos sin
ocasionar daños irreparables al medio ambiente. Los materiales en
su estado natural son la base de todas las grandes obras que luego
de ser tratados obtenemos una gran variedad de productos y
materiales que permiten la realización de proyectos ambiciosos de
gran magnitud, de allí la importancia de estos mismos.

VI. REFENCIAS BIBLIOGRAFICAS

http://200.68.105.23/cdsalta-digesto.gov.ar/ordenanzas/O-2009-
13778.htm
www.acerosarequipa.com/manual-del-maestro-constructor/piso/falso-
piso.htm
http://www.acerosarequipa.com/manual-del-maestro-
constructor/sobrecimientos/encofrado-de-sobrecimientos.html
http://www.arquba.com/curso-construccion-sismo-resistente-cana-
bambu/cimentaciones/.
https://es.slideshare.net/macs91980/muros-de-tapial-3807947
http://www.arquitecturapopular.es/sistemas/muros-adobe.htm

VII. ANEXOS
Sobre cimiento indicando muros de ladrillo k-k.

Mortero de cemento para el asentado de ladrillo.

Falso piso.
 Encofrado del sobre cimiento

Piedra mediana para el sobre cimiento

Zanjas de cimentación junto con su solado

 Vivienda de adobe

Viga de amarre de madera y viguetas

Pilar de concreto
Muro de tapial junto con sus arriostres
