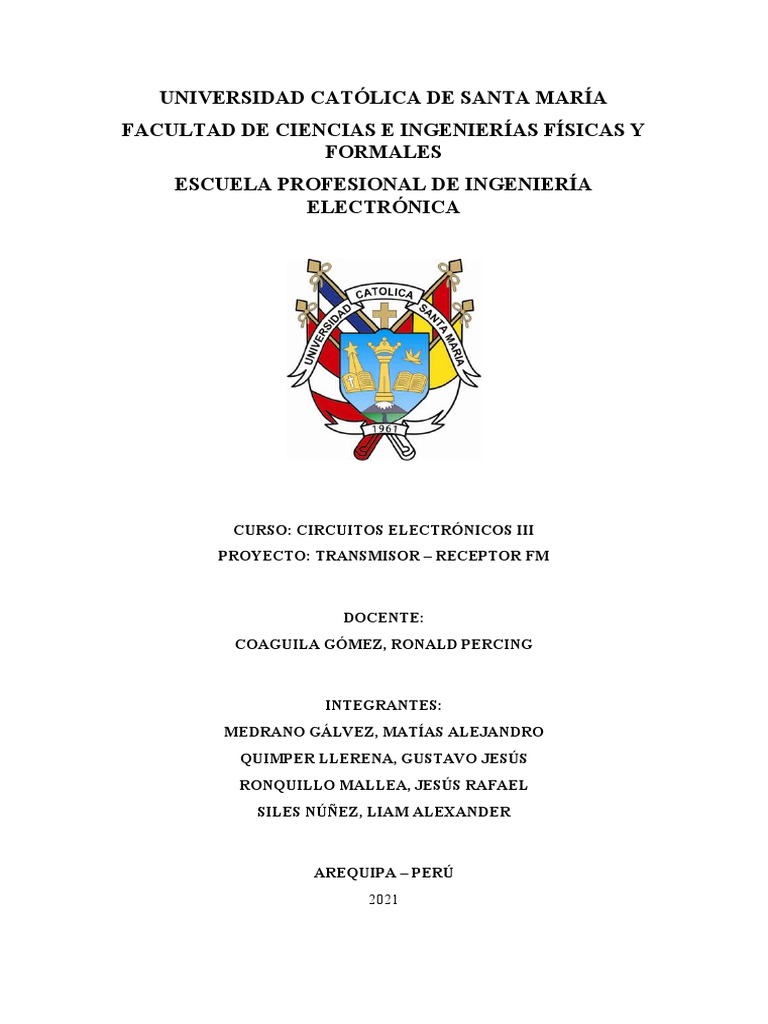

UNIVERSIDAD CATÓLICA DE SANTA MARÍA

FACULTAD DE CIENCIAS E INGENIERÍAS FÍSICAS Y

FORMALES
ESCUELA PROFESIONAL DE INGENIERÍA
ELECTRÓNICA

CURSO: CIRCUITOS ELECTRÓNICOS III

PROYECTO: TRANSMISOR – RECEPTOR FM

DOCENTE:
COAGUILA GÓMEZ, RONALD PERCING

INTEGRANTES:
MEDRANO GÁLVEZ, MATÍAS ALEJANDRO
QUIMPER LLERENA, GUSTAVO JESÚS
RONQUILLO MALLEA, JESÚS RAFAEL
SILES NÚÑEZ, LIAM ALEXANDER

AREQUIPA – PERÚ
2021
1. Introducción.
El presente trabajo trata sobre el funcionamiento de un transmisor –
receptor FM, para lo cual es necesario hablar principalmente sobre su principio
de funcionamiento desde un punto de vista científico; de esta manera, se podrá
desarrollar de manera óptima el diseño y construcción del mismo para su
posterior verificación experimental.
Lo que se pretende obtener a partir del desarrollo de este proyecto es,
principalmente, aprender los conceptos esenciales del funcionamiento de un
transmisor FM, desde el punto de vista más profundo, que es el circuito en sí y
todos los componentes que forman parte del transmisor, ya que, es gracias a
ellos y, evidentemente a la disposición correcta de los mismos, que hoy en día se
puede hacer uso del transmisor en diversas aplicaciones que han permitido
grandes desarrollos de beneficio para la comunicación de la humanidad.
Finalmente, además de aprender los conceptos mencionados, se pretende poner
en práctica dichos conceptos experimentalmente para reforzar el aprendizaje.

2. Objetivos.
 Conocer los principios de funcionamiento de un transmisor – receptor
FM.
 Comprobar experimentalmente los conceptos que rigen el
funcionamiento del transmisor – receptor FM.
 Realizar exitosamente una transmisión de señales y su respectiva
recepción por medio de los circuitos construidos.

3. Marco teórico.
Según el espectro de frecuencias para comunicaciones no guiadas, la
transmisión por Radio FM y Televisión VHF, se llevan a cabo en la banda de 30
a 300 MHz, el nombre de esta banda es VHF (Very High Frequency) y los tipos
de modulaciones usadas para estas aplicaciones son modulación FM y SSB:FM.
La señal de radio frecuencia que contiene información transmitida por la
antena y que llega al receptor se llama portadora modulada.
3.1. Modulación en frecuencia.
Si la señal moduladora se introduce en la frecuencia de la portadora se
dice que se tiene modulación de frecuencia. La ecuación que describe
una portadora con modulación de frecuencia es:
Z ( t )=V p cos [wi ( t ) t+φ ]
Donde:
w i ( t )=w p +d cos ( ws t )
w p es la frecuencia de la portadora sin modulación, d es la desviación
de frecuencia y es proporcional a la amplitud de la señal moduladora, w s
es la frecuencia de la señal moduladora.
Con este tipo de modulación, la potencia emitida por la antena
transmisora es constante. La forma de onda de portadora con modulación
analógica de frecuencia se puede ver de la siguiente manera:

Figura 3.1. Modulación FM.

3.2. Funcionamiento del transmisor.

El micrófono convierte el sonido en señal eléctrica, la cual es
amplificada por un amplificador de baja potencia, y posteriormente
modulada con la portadora generada por un oscilador que define la
frecuencia de transmisión.
El principio para modular en frecuencia se basa en el funcionamiento
del oscilador Clapp, por medio de la variación del valor del componente
capacitivo que está en serie con la bobina.
A continuación, se hará la descripción del diagrama de bloques de un
transmisor FM.
 Figura 3.2. Diagrama de bloques del transmisor FM

- Primer bloque: Micrófono

Este bloque se encarga de convertir el sonido en una señal de
audio eléctrica.
- Segundo bloque: Pre-amplificador de audio
Este bloque se usa para amplificar la señal proveniente del
micrófono, ya que esta no tiene suficiente potencia para
estimular el circuito en adelante.
- Tercer bloque: Modulador – Oscilador
Este bloque es la parte principal del transmisor, ya que
transforma la señal de audio en una señal de radio para ser
transmitida.
Además de la señal de audio, el modulador tiene otra señal de
entrada, que es la onda portadora proveniente del oscilador, la
cual va a ser modulada en frecuencia según la señal de audio.
- Cuarto bloque: Amplificador RF
Este bloque amplifica la señal modulada, ya que esta posee
una amplitud muy baja para ser transmitida a larga distancia.
- Quinto bloque: Antena
Este bloque se encarga de irradiar la señal que se va a
transmitir, transformándola en ondas electromagnéticas.
En este bloque, también se debe incorporar el acoplador de
antena, el cual provee un medio para transferir la máxima
energía desde el amplificador RF hacia la antena.
4. Análisis del circuito del transmisor.

Figura 4.1. Transmisor FM de 2W

Figura 4.2. Amplificador RF de 35W

El Verónica es un transmisor fácil de construir y sintonizar para la banda

FM. Es conocido por su estabilidad y señal limpia, no utiliza ningún circuito
integrado o partes especializadas similares.
 Según el diagrama de bloques, el circuito se encuentra organizado de la
siguiente manera:
- Primer bloque: Micrófono.
Junto con el preamplificador, ambos estarán señalados en la
siguiente figura.

- Segundo bloque: Pre-amplificador.

Preamplificador

Micrófono

Figura 4.3. Etapa de micrófono y preamplificador en el circuito

- Modulador – Oscilador

Oscilador
Figura 4.4. Etapa de modulador – oscilador en el circuito

- Amplificador RF
 Nuestra etapa de amplificación consta de 2 partes, un
amplificador clase C y un amplificador clase B

a)

b)

c)
Figura 4.5. a) Etapa de amplificador RF en el circuito b) Amplificador clase C c) Amplificador
clase B
 - Antena
Este bloque está representado por la resistencia de 50Ω a la
salida del segundo amplificador clase B. El diseño de esta
misma fue realizado a través del programa Galana.

Figura 4.6. Etapa de la antena en el circuito

El VCO, que se encuentra luego de la entrada de la señal en la Figura 4.1,

lleva a cabo la parte del oscilador, que genera la señal de radio, y del modulador.
El diodo BB204 es un denominado "varicap doble", que puede verse
como un par de condensadores variables, que, controlados por la señal de audio,
cambian su capacitancia en relación con el voltaje de entrada del circuito que
está directamente aplicado en su cátodo común.

Figura 4.7. Señal de entrada conectada al BB204

 El oscilador está formado por el tanque LC (C5, L3, y L4) que determina
la frecuencia de transmisor, y dos osciladores (par de transistores), que operan a
contrafase, y cuando se combinan (se suman) las dos señales, forman la señal de
frecuencia portadora. Esta configuración es generalmente mucho más estable
que un oscilador que opera directamente a dicha frecuencia (sin la combinación
de fases).

Tanque LC

Osciladores

Figura 4.8. Tanque LC y transistores del oscilador

 Las bobinas de choque impiden que la parte continua interfiera con la
parte alterna del circuito.

DC AC DC
AC

Figura 4.9. Bobinas de choque

Cuando una señal de audio ingresa a través del varicap BB204, sucede lo
siguiente:
A mayor voltaje en reversa a través del cátodo común del BB204,
menor capacitancia y mayor frecuencia. Por lo que se puede decir, que el
voltaje de entrada es inversamente proporcional a la capacitancia del
varicap, y directamente proporcional a la frecuencia de oscilación.

Figura 4.10. Gráfica Voltaje en reversa vs Capacitancia del BB204

De esta manera, la señal de audio se estará modulando en

frecuencia.
 Ya que la salida del circuito del transmisor se encuentra
aproximadamente a los 50 ohmios, se debe intentar igualar esta
impedancia a la de entrada del amplificador (impedancia base-emisor),
ya que esta es muy baja (de 3 a 10 ohmios). Para transformar esta
impedancia, se le agrega a la entrada una etapa compuesta por C9, C10,
L5 y L6.

Figura 4.11. Acoplamiento de la Impedancia de entrada (Zin) del

amplificador RF

OJO: La etapa conectada al colector del transistor del

amplificador clase C nos permite filtrar la señal DC; otorgando así una
señal alterna pura.

Figura 4.12. Etapa final del amplificador RF clase C

5. Cálculos de diseño del transmisor.
La frecuencia de portadora, determinada por el tanque LC, se halla
con la siguiente ecuación:
1
f=
−1
1 1
2π ×
√( +
L3 L3 ) ×C 5

Para el acoplamiento de la impedancia de entrada del amplificador

RF, se usa las siguientes ecuaciones:
−1
1 1
Z¿ =50=X C 9 + ( +
X C 10 X L 5+ X L6 )
Reemplazando C10, L5 Y L6 por Xz:
−1
1 1
X Z= ( +
X C 10 X L 5+ X L6 )
El voltaje en L5 será:
XZ
U 1=U ¿ × ( XZ+XC9 )
La corriente de base será:
U1
I b=
X L5 + X L6
XZ

I b=
U¿×
( XZ+ X C9 )
X L 5+ X L6

Para hallar las inductancias del circuito se usó las siguientes

fórmulas:
OJO: Las medidas deben estar en cm.
- Para núcleo de aire:
1.257 × N 2 × S
L=
108 ×d × N
Donde:
N es el número de vueltas
S es el área del núcleo de aire
d es el diámetro del alambre
 Bobina Características Inductancia
L5 Vueltas: 2.5 13.16 nH
Diámetro: 8 mm
Alambre: 1.2 mm
L8 Vueltas: 4.5 17.77 nH
Diámetro: 8 mm
Alambre: 1.6 mm
L7 Vueltas: 4.2 16.93 nH
Diámetro: 7 mm
Alambre: 1.2 mm

- Para núcleo de ferrita:

1.257 × N 2 × S
L= × 2700
108 ×d × N

Bobina Características Inductancia

L3 Vueltas: 5 10 μH
Diámetro: 5 mm
Alambre: 0.8 mm
L4 Vueltas: 5 10 μH
Diámetro: 5 mm
Alambre: 0.8 mm
*Con Cu-PVC
CH Vueltas: 2.5 26 μH
Sección: 10x5 mm
Alambre: 1.6 mm

6. Diseño de la antena
Es importante que la antena y la línea de transmisión tengan la misma
impedancia, y que estas en conjunto, se adapten al transmisor, de no ser así, este
desajuste produce que se transmita con menor potencia o en el peor de los casos,
que se queme el transmisor.
En este caso, se diseñará una antena dipolo en el software Galana, para
una frecuencia de 250 MHz.

7. Simulaciones en Multisim
 Figura 7.1. Conexión del Vatímetro y el osciloscopio en la salida (antena)

Figura 7.2. Voltaje en la antena (Voltaje de Salida) luego de transcurrir un tiempo t=1.82 μs

Figura 7.3. Potencia de salida transcurrido un tiempo t=1.82 μs

 Figura 7.4. Conexiones de las señales intermedias del circuito para el osciloscopio.
Señal 1 = Salida del amplificador clase C
Señal 2 = Salida del transmisor – modulador
Señal 3 = Entrada del amplificador clase C (salida del transmisor filtrada)
Señal 4 = Entrada del amplificador clase C tras ser adaptada en impedancia.

Figura 7.5. Señales intermedias en el osciloscopio transcurrido un tiempo t=1.82 μs

8. Referencias.
Almenarez, J. L. & Criollo, E. “Monitoreo Remoto Modulación y demodulación FM”
(2019). [en línea]. Disponible en: http://sojosedgar.tripod.com/u/infofm.pdf.
“Amplificador de RF de 35 W”. (s.f). [en línea]. Disponible en:
http://pablin.com.ar/electronica/circuito/radio/amp35/index.htm

Arcia, C. “Transmisor en Frecuencia Modulada” (2014). [en línea]. Disponible en:

https://slideplayer.es/slide/141634/

Ciarcia, S. (1979). “Ciarcia’s Circuit Cellar”. [en línea]. Disponible en:

https://books.google.com.pe/books?
id=zAsN0XCHbFsC&pg=PA6&lpg=PA6&dq=150+MHz+transmitter+design&source=
bl&ots=bu9YbqNgE9&sig=ACfU3U1d26mupO44lLycnsBO3zsszczKiQ&hl=es-
419&sa=X&ved=2ahUKEwiH4eOs7rHpAhUIZd8KHU-
HA1cQ6AEwD3oECAkQAQ#v=onepage&q=150%20MHz%20transmitter
%20design&f=false

Eng, A. “The VERONICA”. (2001). [en línea]. Disponible en:

http://67.225.133.110/~gbpprorg/lpfm/veronica.htm

“FM_Transmitter—Overview” (2019). [en línea]. Disponible en:

https://jp.tek.com/sites/default/files/courseware/FM_Transmitter.pdf

“NPN SILICON RF POWER TRANSISTOR” (2019). [en línea]. Disponible en:

http://www.advancedsemiconductor.com/pdf/2sc1971.pdf

P. Marian. “Veronica 1W FM Transmitter Circuit” (2019). [en línea]. Disponible en:

https://www.electroschematics.com/5/veronica-1w-fm-transmitter/

Porwal, P. & Sued, A. & Bhimalapuram, P. &Sau, T. “Design of RF sensor for

simultaneous detection of complex permeability and permittivity of unknown sample”
(Enero, 2017). [en línea]. Disponible en:
https://www.researchgate.net/publication/321652073_Design_of_RF_sensor_for_simult
aneous_detection_of_complex_permeability_and_permittivity_of_unknown_sample

Qool Jaq. “Class C Amplifier” (s.f.) [en línea]. Disponible en:

http://qooljaq.net/ClassCAmplifier.htm

Siemens. “BB304A” (2019). [en línea]. Disponible en:

http://pdf.datasheetcatalog.com/datasheet/siemens/BB304A.pdf
“Variable-Capacitance Diodes” (Febrero, 2018). [en línea]. Disponible en:
http://www.rfcafe.com/references/electronics-world/variable-capacitance-diodes-
electronics-world-july-1969.htm
