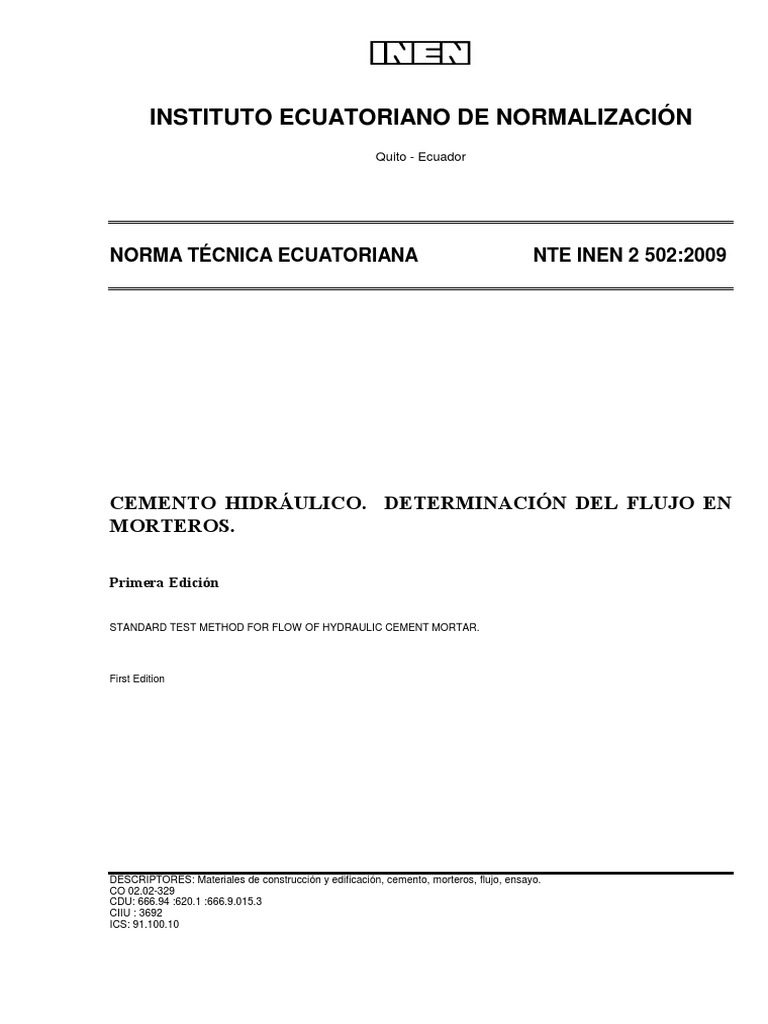

INSTITUTO ECUATORIANO DE NORMALIZACIÓN

Quito - Ecuador

NORMA TÉCNICA ECUATORIANA NTE INEN 2 502:2009

CEMENTO HIDRÁULICO. DETERMINACIÓN DEL FLUJO EN

MORTEROS.

Primera Edición

STANDARD TEST METHOD FOR FLOW OF HYDRAULIC CEMENT MORTAR.

First Edition

DESCRIPTORES: Materiales de construcción y edificación, cemento, morteros, flujo, ensayo.

CO 02.02-329
CDU: 666.94 :620.1 :666.9.015.3
CIIU : 3692
ICS: 91.100.10
 CDU: 666.94 :620.1 :666.9.015.3 CIIU: 3692
ICS: 91.100.10 CO 02.02-329

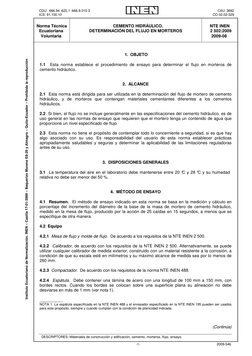

Norma Técnica CEMENTO HIDRÁULICO. NTE INEN

Ecuatoriana DETERMINACIÓN DEL FLUJO EN MORTEROS 2 502:2009
Voluntaria 2009-08

1. OBJETO
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción

1.1 Esta norma establece el procedimiento de ensayo para determinar el flujo en morteros de
cemento hidráulico.

2. ALCANCE

2.1 Esta norma está dirigida para ser utilizada en la determinación del flujo de mortero de cemento
hidráulico, y de morteros que contengan materiales cementantes diferentes a los cementos
hidráulicos.

2.2 Si bien, el flujo no se incluye generalmente en las especificaciones del cemento hidráulico, es de
uso general en las normas de ensayo que requieren que el mortero tenga un contenido de agua que
proporcione un nivel especificado de flujo

2.3 Esta norma no tiene el propósito de contemplar todo lo concerniente a seguridad, si es que hay
algo asociado con su uso. Es responsabilidad del usuario de esta norma establecer prácticas
apropiadamente saludables y seguras y determinar la aplicabilidad de las limitaciones reguladoras
antes de su uso.

3. DISPOSICIONES GENERALES

3.1 La temperatura del aire en el laboratorio debe mantenerse entre 20 °C y 28 °C y su humedad

relativa no debe ser menor del 50 %.

4. MÉTODO DE ENSAYO

4.1 Resumen. El método de ensayo indicado en esta norma se basa en la medición y cálculo en
porcentaje del incremento del diámetro de la base de la masa de mortero de cemento hidráulico,
medido en la mesa de flujo, producido por la acción de 25 caídas en 15 segundos, a menos que se
especifique de otra manera.

4.2 Equipo

4.2.1 Mesa de flujo y molde de flujo. De acuerdo a los requisitos de la NTE INEN 2 500.

4.2.2 Calibrador, de acuerdo con los requisitos de la NTE INEN 2 500. Alternativamente, se puede
utilizar cualquier calibrador de medida exterior, construido con un material resistente a la corrosión, a
condición de que su escala esté en milímetros y su máximo alcance de medida sea por lo menos de
260 mm.

4.2.3 Compactador. De acuerdo con los requisitos de la norma NTE INEN 488.

4.2.4 Espátula. Debe contener una lámina de acero con una longitud de 100 mm a 150 mm, con
bordes rectos. Cuando los bordes se colocan sobre una superficie plana su alineación no debe
desviarse en más de 1 mm (ver nota 1).

__________1
NOTA 1. La espátula especificada en la NTE INEN 488 y el enrasador especificado en la NTE INEN 195 pueden ser usados
para este propósito, siempre y cuando cumplan con la condición de planicidad indicada.

(Continúa)

DESCRIPTORES: Materiales de construcción y edificación, cemento, morteros, flujo, ensayo.

-1- 2009-546
NTE INEN 2 502 2009-08

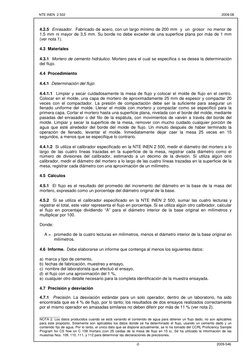

4.2.5 Enrasador. Fabricado de acero, con un largo mínimo de 200 mm y un grosor no menor de
1,5 mm ni mayor de 3,5 mm. Su borde no debe exceder de una superficie plana por más de 1 mm
(ver nota 1).

4.3 Materiales

4.3.1 Mortero de cemento hidráulico. Mortero para el cual se especifica o se desea la determinación
del flujo.

4.4 Procedimiento

4.4.1 Determinación del flujo:

4.4.1.1 Limpiar y secar cuidadosamente la mesa de flujo y colocar el molde de flujo en el centro.
Colocar en el molde, una capa de mortero de aproximadamente 25 mm de espesor y compactar 20
veces con el compactador. La presión de compactación debe ser la suficiente para asegurar un
llenado uniforme del molde. Llenar el molde con mortero y compactar como se especificó para la
primera capa. Cortar el mortero hasta una superficie plana, nivelada con el borde del molde, mediante
pasadas del enrasador o del filo de la espátula, con movimientos de vaivén a través del borde del
molde. Limpiar y secar la superficie de la mesa, remover con mucho cuidado cualquier porción de
agua que esté alrededor del borde del molde de flujo. Un minuto después de haber terminado la
operación de llenado, levantar el molde. Inmediatamente dejar caer la mesa 25 veces en 15
segundos, a menos que se especifique lo contrario.

4.4.1.2 Si utiliza el calibrador especificado en la NTE INEN 2 500, medir el diámetro del mortero a lo
largo de las cuatro líneas trazadas en la superficie de la mesa, registrar cada diámetro como el
número de divisiones del calibrador, estimando a un décimo de la división. Si utiliza algún otro
calibrador, medir el diámetro del mortero a lo largo de las cuatro líneas trazadas en la superficie de la
mesa, registrar cada diámetro con una aproximación de un milímetro.

4.5 Cálculos

4.5.1 El flujo es el resultado del promedio del incremento del diámetro en la base de la masa del
mortero, expresado como un porcentaje del diámetro original de la base.

4.5.2 Si se utiliza el calibrador especificado en la NTE INEN 2 500, sumar las cuatro lecturas y
registrar el total, este valor representa el flujo en porcentaje. Si se utiliza algún otro calibrador, calcular
el flujo en porcentaje dividiendo “A” para el diámetro interior de la base original en milímetros y
multiplicar por 100.

Donde:

A = promedio de la cuatro lecturas en milímetros, menos el diámetro interior de la base original en

milímetros.

4.6 Informe. Debe elaborarse un informe que contenga al menos los siguientes datos:

a) marca y tipo de cemento,

b) fechas de fabricación, muestreo y ensayo,
c) nombre del laboratorista que efectuó el ensayo,
d) el flujo con una aproximación del 1 %,
e) cualquier otro detalle necesario para la completa identificación de la muestra ensayada.

4.7 Precisión y desviación

4.7.1 Precisión. La desviación estándar para un solo operador, dentro de un laboratorio, ha sido
encontrada que es 4 % de flujo, por lo tanto; los resultados de dos ensayos realizados correctamente
por el mismo operador en amasadas similares no deben diferir por más de 11 % (ver nota 2).
___________
NOTA 2. Los datos producidos cuando se está variando el contenido de agua para obtener un flujo dado, no son aplicables
para este propósito. Solamente son aplicables los datos donde se ha determinado el flujo, usando un cemento dado y un
contenido fijo de agua. Por lo tanto, el único dato que se dispone actualmente, se lo ha tomado del CCRL Proficiency Sample
Program for CS flow on C 109 mortars (con 25 caídas de la mesa de flujo en 15 s). Se ha utilizado la información de las
muestras Nos. 109, 110, 111, y 112 para determinar las declaraciones de precisiones.

-2- 2009-546
NTE INEN 2 502 2009-08

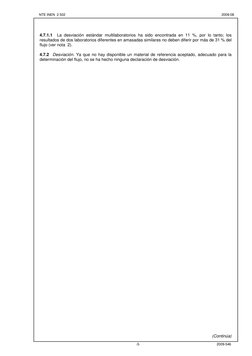

4.7.1.1 La desviación estándar multilaboratorios ha sido encontrada en 11 %, por lo tanto; los

resultados de dos laboratorios diferentes en amasadas similares no deben diferir por más de 31 % del
flujo (ver nota 2).

4.7.2 Desviación. Ya que no hay disponible un material de referencia aceptado, adecuado para la
determinación del flujo, no se ha hecho ninguna declaración de desviación.

(Continúa)
-3- 2009-546
NTE INEN 2 502 2009-08

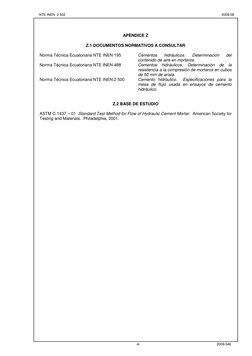

APÉNDICE Z

Z.1 DOCUMENTOS NORMATIVOS A CONSULTAR

Norma Técnica Ecuatoriana NTE INEN 195
Norma Técnica Ecuatoriana NTE INEN 488
Norma Técnica Ecuatoriana NTE INEN 2 500
Cementos hidráulicos. Determinación del
contenido de aire en morteros.
Cementos hidráulicos. Determinación de la
resistencia a la compresión de morteros en cubos
de 50 mm de arista.
Cemento hidráulico. Especificaciones para la
mesa de flujo usada en ensayos de cemento
hidráulico.

Z.2 BASE DE ESTUDIO

ASTM C 1437 – 01 Standard Test Method for Flow of Hydraulic Cement Mortar. American Society for
Testing and Materials. Philadelphia, 2001.

-4- 2009-546

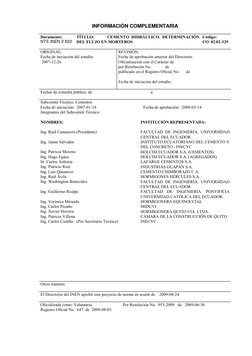

 INFORMACIÓN COMPLEMENTARIA

Documento: TÍTULO: CEMENTO HIDRÁULICO. DETERMINACIÓN Código:

NTE INEN 2 502 DEL FLUJO EN MORTEROS CO 02.02-329

ORIGINAL: REVISIÓN:
Fecha de iniciación del estudio: Fecha de aprobación anterior del Directorio
2007-12-26 Oficialización con el Carácter de
por Resolución No. de
publicado en el Registro Oficial No. de

Fecha de iniciación del estudio:

Fechas de consulta pública: de a

Subcomité Técnico: Cementos

Fecha de iniciación: 2007-01-18 Fecha de aprobación: 2008-03-14
Integrantes del Subcomité Técnico:

NOMBRES: INSTITUCIÓN REPRESENTADA:

Ing. Raúl Camaniero (Presidente) FACULTAD DE INGENIERÍA. UNIVERSIDAD

CENTRAL DEL ECUADOR.
Ing. Jaime Salvador INSTITUTO ECUATORIANO DEL CEMENTO Y
DEL CONCRETO - INECYC
Ing. Patricia Moreno HOLCIM ECUADOR S.A. (CEMENTOS)
Ing. Hugo Egüez HOLCIM ECUADOR S.A. (AGREGADOS)
Sr. Carlos Aulestia LAFARGE CEMENTOS S.A.
Ing. Patricio Ruiz INDUSTRIAS GUAPÁN S.A.
Ing. Luis Quinteros CEMENTO CHIMBORAZO C.A.
Ing. Raúl Ávila HORMIGONES HÉRCULES S.A.
Ing. Washington Benavides FACULTAD DE INGENIERÍA. UNIVERSIDAD
CENTRAL DEL ECUADOR.
Ing. Guillermo Realpe FACULTAD DE INGENIERÍA. PONTIFICIA
UNIVERSIDAD CATÓLICA DEL ECUADOR.
Ing. Verónica Miranda HORMIGONERA EQUINOCCIAL
Ing. Carlos Proaño MIDUVI
Ing. Xavier Herrera HORMIGONERA QUITO CIA. LTDA.
Ing. Patricio Villena CÁMARA DE LA CONSTRUCCIÓN DE QUITO
Ing. Carlos Castillo (Pro Secretario Técnico) INECYC

Otros trámites:

El Directorio del INEN aprobó este proyecto de norma en sesión de 2009-04-24

Oficializada como: Voluntaria Por Resolución No. 053-2009 de 2009-06-30

Registro Oficial No. 647 de 2009-08-03

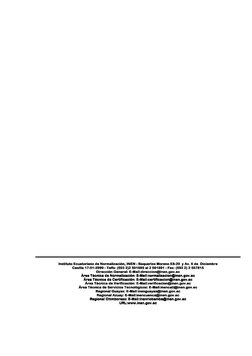

Instituto Ecuatoriano de Normalización, INEN - Baquerizo Moreno E8- E8-29 y Av. 6 de Diciembre
