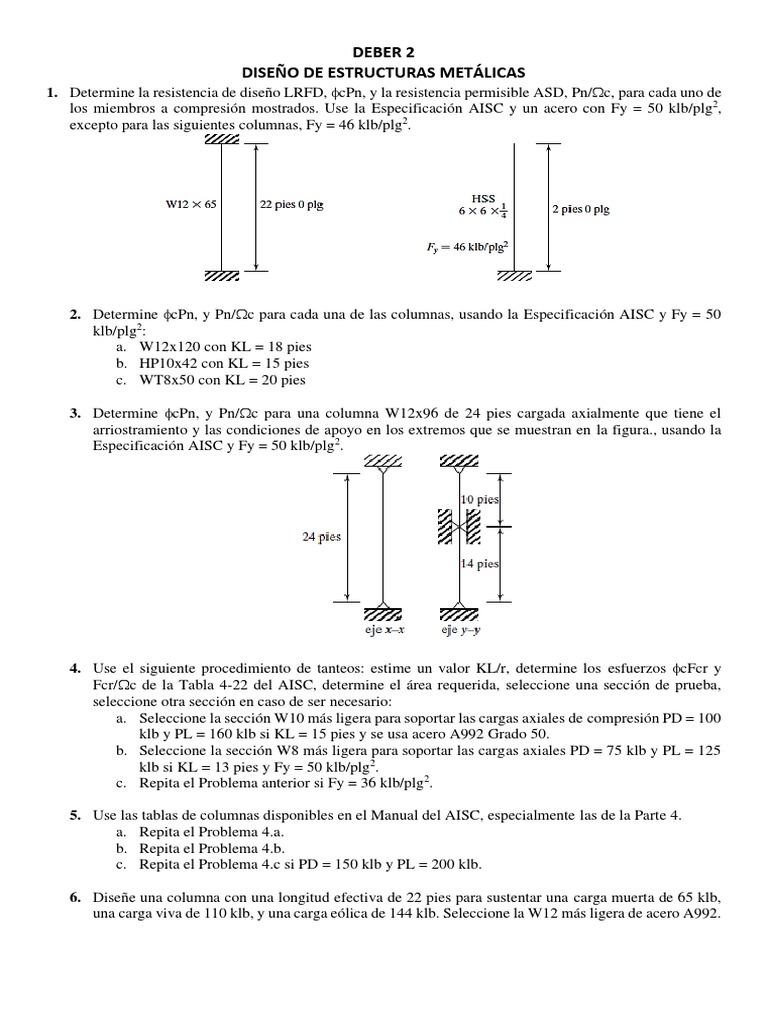

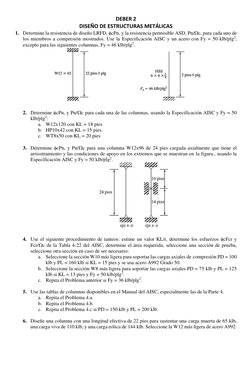

DEBER 2

DISEÑO DE ESTRUCTURAS METÁLICAS

1. Determine la resistencia de diseño LRFD, cPn, y la resistencia permisible ASD, Pn/c, para cada uno de
los miembros a compresión mostrados. Use la Especificación AISC y un acero con Fy = 50 klb/plg2,
excepto para las siguientes columnas, Fy = 46 klb/plg2.

2. Determine cPn, y Pn/c para cada una de las columnas, usando la Especificación AISC y Fy = 50
klb/plg2:
a. W12x120 con KL = 18 pies
b. HP10x42 con KL = 15 pies
c. WT8x50 con KL = 20 pies

3. Determine cPn, y Pn/c para una columna W12x96 de 24 pies cargada axialmente que tiene el
arriostramiento y las condiciones de apoyo en los extremos que se muestran en la figura., usando la
Especificación AISC y Fy = 50 klb/plg2.

4. Use el siguiente procedimiento de tanteos: estime un valor KL/r, determine los esfuerzos cFcr y
Fcr/c de la Tabla 4-22 del AISC, determine el área requerida, seleccione una sección de prueba,
seleccione otra sección en caso de ser necesario:
a. Seleccione la sección W10 más ligera para soportar las cargas axiales de compresión PD = 100
klb y PL = 160 klb si KL = 15 pies y se usa acero A992 Grado 50.
b. Seleccione la sección W8 más ligera para soportar las cargas axiales PD = 75 klb y PL = 125
klb si KL = 13 pies y Fy = 50 klb/plg2.
c. Repita el Problema anterior si Fy = 36 klb/plg2.

5. Use las tablas de columnas disponibles en el Manual del AISC, especialmente las de la Parte 4.
a. Repita el Problema 4.a.
b. Repita el Problema 4.b.
c. Repita el Problema 4.c si PD = 150 klb y PL = 200 klb.

6. Diseñe una columna con una longitud efectiva de 22 pies para sustentar una carga muerta de 65 klb,
una carga viva de 110 klb, y una carga eólica de 144 klb. Seleccione la W12 más ligera de acero A992.

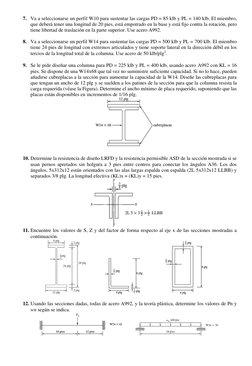

7. Va a seleccionarse un perfil W10 para sustentar las cargas PD = 85 klb y PL = 140 klb. El miembro,
que deberá tener una longitud de 20 pies, está empotrado en la base y está fijo contra la rotación, pero
tiene libertad de traslación en la parte superior. Use acero A992.

8. Va a seleccionarse un perfil W14 para sustentar las cargas PD = 500 klb y PL = 700 klb. El miembro
tiene 24 pies de longitud con extremos articulados y tiene soporte lateral en la dirección débil en los
tercios de la longitud total de la columna. Use acero de 50 klb/plg2.

9. Se le pide diseñar una columna para PD = 225 klb y PL = 400 klb, usando acero A992 con KL = 16
pies. Se dispone de una W14x68 que tal vez no suministre suficiente capacidad. Si no lo hace, pueden
añadirse cubreplacas a la sección para aumentar la capacidad de la W14. Diseñe las cubreplacas para
que tengan un ancho de 12 plg y se suelden a los patines de la sección para que la columna resista la
carga requerida (véase la Figura). Determine el ancho mínimo de placa requerido, suponiendo que las
placas están disponibles en incrementos de 1/16 plg.

10. Determine la resistencia de diseño LRFD y la resistencia permisible ASD de la sección mostrada si se
usan pernos apretados sin holgura a 3 pies entre centros para conectar los ángulos A36. Los dos
ángulos, 5x312x12 están orientados con las alas largas espalda con espalda (2L 5x312x12 LLBB) y
separados 3/8 plg. La longitud efectiva (KL)x = (KL)y = 15 pies.

11. Encuentre los valores de S, Z y del factor de forma respecto al eje x de las secciones mostradas a
continuación.

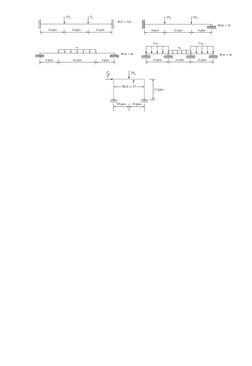

12. Usando las secciones dadas, todas de acero A992, y la teoría plástica, determine los valores de Pn y
wn según se indica.
