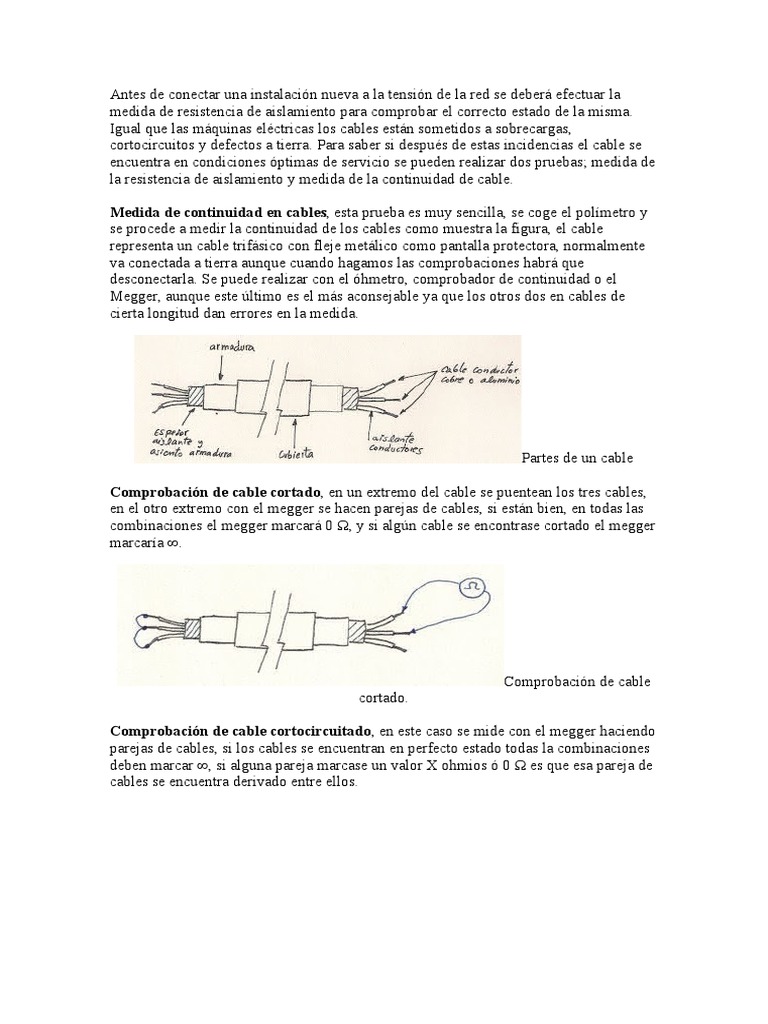

Antes de conectar una instalación nueva a la tensión de la red se deberá efectuar la

medida de resistencia de aislamiento para comprobar el correcto estado de la misma.

Igual que las máquinas eléctricas los cables están sometidos a sobrecargas,
cortocircuitos y defectos a tierra. Para saber si después de estas incidencias el cable se
encuentra en condiciones óptimas de servicio se pueden realizar dos pruebas; medida de
la resistencia de aislamiento y medida de la continuidad de cable.

Medida de continuidad en cables, esta prueba es muy sencilla, se coge el polímetro y

se procede a medir la continuidad de los cables como muestra la figura, el cable
representa un cable trifásico con fleje metálico como pantalla protectora, normalmente
va conectada a tierra aunque cuando hagamos las comprobaciones habrá que
desconectarla. Se puede realizar con el óhmetro, comprobador de continuidad o el
Megger, aunque este último es el más aconsejable ya que los otros dos en cables de
cierta longitud dan errores en la medida.

Partes de un cable

Comprobación de cable cortado, en un extremo del cable se puentean los tres cables,
en el otro extremo con el megger se hacen parejas de cables, si están bien, en todas las
combinaciones el megger marcará 0 Ω, y si algún cable se encontrase cortado el megger
marcaría ∞.

Comprobación de cable
cortado.

Comprobación de cable cortocircuitado, en este caso se mide con el megger haciendo

parejas de cables, si los cables se encuentran en perfecto estado todas la combinaciones
deben marcar ∞, si alguna pareja marcase un valor X ohmios ó 0 Ω es que esa pareja de
cables se encuentra derivado entre ellos.
 Comprobación de cables
cortocircuitados.

Comprobación entre conductores y tierra, la armadura normalmente va conectada a

tierra, para realizar las medidas se debe desconectar, se puede hacer de dos formas:

- En un extremo, el positivo del meger se conecta a la armadura y a todos los

conductores excepto uno que se conectará el negativo, si existiese defecto marcará una
baja resistencia, se repite la prueba con el resto de conductores, si están correctamente
marcarán una elevada resistencia.

- La segunda forma se trata de hacerlo entre la armadura y conductor, si existiese poca

resistencia es que el cable está derivado a tierra, si estuviese bien marcará el megger una
elevada resistencia de aislamiento.

Comprobación de cables
respecto a tierra.

Comprobación de la sucesión de fases, normalmente los cables tienen diferentes

colores o si son de un mismo color llevan un número para poder diferenciarlos, sino
fuese así una forma de averiguarlo es: unir en un extremo la armadura metálica y un
conductor cualquiera, en el otro extremo con el megger conectar el positivo en la
armadura y el negativo en los conductores uno por uno, el cable que corresponda al
mismo cable el megger marcará 0 Ω, los que no correspondan el megger marcará ∞.

Comprobación sucesión
de fases.

Medida de la resistencia de aislamiento, como ya sabemos el aparato que se utiliza para

realizar medidas de aislamiento es el megóhmetro o megger. Antiguamente se utilizaba
como fórmula práctica; por cada kilovoltio de tensión de red corresponde 1MΩ de
resistencia de aislamiento, es decir, si la tensión de la red era 380 v para que la
resistencia de aislamiento fuese correcta debía dar 0, 38 MΩ. Esta fórmula se suele
aplicar para cables subterráneos en líneas de 3ª categoría (media tensión) o algún
fabricante lo propone para utilizarlo en sus máquinas o cables, pero para aquellas líneas
que estén contempladas en el Reglamento Electrotécnico de Baja Tensión se deberá
seguir la ITC-BT-19, cito textualmente:

*MBTS = Muy baja

tensión de seguridad.
*MBTP = Muy baja tensión de protección, ambas tensiones en locales secos se
considera hasta 50 v en corriente alterna y 75 voltios en cc, en locales húmedos
corresponde a 24 voltios en ca y 50 en cc, resumiendo son tensiones inferiores o iguales
50 V. Para cualquier duda véase la ITC-BT-36.

Este aislamiento se entiende para una instalación en la cual la longitud del conjunto de
canalizaciones y cualquiera que sea el número de conductores que las componen no
exceda de 100 metros. Cuando esta longitud exceda del valor anteriormente citado y
pueda fraccionarse la instalación en partes de aproximadamente 100 metros de
longitud, bien por seccionamiento, desconexión, retirada de fusibles o apertura de
interruptores, cada una de las partes en que la instalación ha sido fraccionada debe
presentar la resistencia de aislamiento que corresponda.

Cuando no sea posible efectuar el fraccionamiento citado, se admite que el valor de la

resistencia de aislamiento de toda la instalación sea, con relación al mínimo que le
corresponda, inversamente proporcional a la longitud total, en hectómetros, de las
canalizaciones.
El aislamiento se medirá con relación a tierra y entre conductores, mediante un
generador de corriente continua capaz de suministrar las tensiones de ensayo
especificadas en la tabla anterior con una corriente de 1 mA para una carga igual a la
mínima resistencia de aislamiento especificada para cada tensión.

Durante la medida, los conductores, incluido el conductor neutro o compensador,

estarán aislados de tierra, así como de la fuente de alimentación de energía a la cual
están unidos habitualmente. Si las masas de los aparatos receptores están unidas al
conductor neutro, se suprimirán estas conexiones durante la medida, restableciéndose
una vez terminada ésta.

Cuando la instalación tenga circuitos con dispositivos electrónicos, en dichos circuitos

los conductores de fases y el neutro estarán unidos entre sí durante las medidas.

La medida de aislamiento con relación a tierra, se efectuará uniendo a ésta el polo

positivo del generador y dejando, en principio, todos los receptores conectados y sus
mandos en posición "paro", asegurándose que no existe falta de continuidad eléctrica
en la parte de la instalación que se verifica; los dispositivos de interrupción se pondrán
en posición de "cerrado" y los cortacircuitos instalados como en servicio normal.
Todos los conductores se conectarán entre sí incluyendo el conductor neutro o
compensador, en el origen de la instalación que se verifica y a este punto se conectará
el polo negativo del generador.

Cuando la resistencia de aislamiento obtenida resultara inferior al valor mínimo que le

corresponda, se admitirá que la instalación es, no obstante correcta, si se cumplen las
siguientes condiciones:

• Cada aparato receptor presenta una resistencia de aislamiento por lo menos igual al
valor señalado por la Norma UNE que le concierna o en su defecto 0,5 MΩ.
• Desconectados los aparatos receptores, la instalación presenta la resistencia de
aislamiento que le corresponda.

La medida de la resistencia de aislamiento entre conductores polares, se efectúa

después de haber desconectado todos los receptores, quedando los interruptores y
cortacircuitos en la misma posición que la señalada anteriormente para la medida del
aislamiento con relación a tierra. La medida de la resistencia de aislamiento se
efectuará sucesivamente entre los conductores tomados dos a dos, comprendiendo el
conductor neutro o compensador.

Ejemplos de dos tipos de megger; el primero es de la casa comercial Fluke válido tanto
para megar cables como máquinas, el segundo es de la casa comercial Kyoritsu
utilizado sobre todo para megar cables tanto de baja como de media tensión, existen
otras marcas y modelos.
 Megger de la marca
Fluke 1550 B. Dibujos manual Fluke.
 Megger Kyoritsu. Foto:
Viatger.

MEDIDA DE LA RESISTENCIA DE AISLAMIENTO RESPECTO A TIERRA.

A la hora de realizar la medida se deberá proceder de la siguiente forma:

a) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados de su

fuente de alimentación a la que están habitualmente conectados.

b) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados respecto
a tierra.

c) El positivo del megóhmetro se colocará en el conductor de protección (CP/PE) y por

ende en tierra, el negativo se conectará a cualquier conductor de fase, neutro o puente
con el que unimos todos los conductores.

d) Se puentearán los conductores de fase y neutro al principio de la instalación, aunque

huelga decirlo, la red debe estar sin tensión por razones obvias.

e) Todos lo receptores permanecerán, en principio, conectados y sus mandos en

posición de paro, si existiesen fusibles, seccionadores, interruptores, etc., intercalados
entre la carga y la línea de alimentación que vamos a megar éstos se dejarán conectados.

f) Una vez efectuada la medida comprobar los valores con la tabla que he puesto más
arriba sacada de Reglamento Electrotécnico de Baja Tensión.
RESISTENCIA DE AISLAMIENTO ENTRE CONDUCTORES ACTIVOS
(L1,L2,L3 y N).

En esta segunda medida a realizar consiste en la medida de la resistencia de aislamiento

entre los conductores activos, recordar que a efectos normativos el conductor neutro se
considera un conductor activo, se procederá la siguiente forma:

a) Los conductores de fase (L1,L2,L3) incluido el neutro (N), estarán aislados de su

fuente de alimentación a la que están habitualmente conectados.

b) si existiesen fusibles, seccionadores, interruptores, etc., intercalados entre la carga y

la línea de alimentación que vamos a megar éstos se dejarán conectados.

c) Las cargas deben quedar desconectadas, es importante hacerlo porque a la hora de

megar podíamo estropear receptores o cargas sobre todo aquellas que tienen circuitos
electrónicos.

d) La medida se realizará sucesivamente entre conductores tomados dos a dos.

e) Una vez efectuada la medida comprobar los valores con la tabla que he puesto más
arriba sacada de Reglamento Electrotécnico de Baja Tensión.

No obstante cuando se hagan medidas de la resistencia de aislamiento en conductores

con el megóhmetro o megger se debe tener en cuenta las fugas superficiales que pueden
haber entre el positivo y negativo del megger que nos puede falsear la medida.

Los megóhmetros disponen de tres conductores: el positivo, el negativo y el hilo de

guarda (o protector), normalmente señalizando con la letra G que tiene el mismo
potencial que el negativo. Como se puede apreciar e el siguiente dibujo si efectuamos la
medida de resistencia de aislamiento entre el blindaje del conductor y un conductor se
podría dar el caso de crearse una corriente de fuga superficial que nos falsearía la
medida, ¿qué provoca esta corriente de fuga superficial? Pues suciedad en el conductor,
humedad, proximidad del positivo y negativo, etc.

Para evitarlo se procede a conectar el conductor de guarda (G) como indica el dibujo 2,
de esta forma la medida será precisa evitando las corrientes superficiales de fuga.

El tercer dibujo muestra otra disposición para evitar las corrientes de fuga superficiales
y además uniendo el conductor (o conductores) que queden libres al conductor (G) se
evitan capacidades que pudieran aparecer en el conductor (o conductores libres) que
también falsearían la medida, esta disposición sería la ideal.

Dibujos sacados del

manual Fluke 1550 B.

Enviado por Alejandro a 21:35

Etiquetas: Cables, Electrometría

21 comentarios:

A dijo...
 Hola de nuevo, la coincidencia hace que encuentre tu blog otra vez despues de
tanto tiempo, que por supuesto lo tenia guardado en favoritos.Hoy estaba
buscando en internet la explicacion por que se ponen las bolas de color naranja
en los cables de alta tension,por que un compañero mio me dijo que en estas
bolas hay condensadores,cosa que no lo he creido.Me gustaria si me dieras una
respuesta respecto a esto. Y la otra duda que tenia era ¿con que colores se
marcan las fases en media tension? me refiero a los cables esos rojos de
20kv.Gracias

22:08

Alejandro dijo...

Hola Florin, la bolas naranjas se colocan como balizas para que se sepa que
pasan cables por ahí es típico, desgraciadamente, realizar un rescate de cualquier
tipo en helicóptero y que el mismo choque con los cables de AT, por otro lado
existen balizas que además son visibles de noche mediante un sistema
capacitivo.

Los cables en sí no vienen diferenciados interiormente aunque es costumbre para

marcarlos o utilizar cinta aislante de colores (amarilla, verde y roja) o cinta
aislante de un color: una cinta fase R, dos cintas fase S y tres cintas fase T.

Un saludo,
Viatger

23:20

A dijo...

Muchas gracias tio,eres el mejor.

19:46

mario dijo...

ola Viatger queria agrdeserte por el blog muy instructivo , ademas pedirte un
favor si pudieras explicarme o mandarme un esquema del protocolo de megado
cableado electrico domestico la verdad es que no se como redactar este
protocolo... muchas grasias

saludos

lima - Peru

03:57
leonard dijo...

Bueno primero saludos a todos, mi nombre es leonard y Viatger felicitarte por tu

blog, asi como mario yo tambien tengo el mismo pedido pero solo q para
construcciones de hoteles *****...agradeciendote de antemano espero tu pronta
respuesta.

20:57

Iván dijo...

Buenas Viatger, mi nombre es Iván, a principios de este año me he puesto de

instalador, y por mi formación en electricidad me he sacado el carnet de
especialista. Llega el momento de hacer mi primer boletin de reconocimiento de
la instalación, ya que hace menos de un año que no tiene suministro, y a la hora
de rellenar el documento tengo varias dudas, entre ellas que la instalación no
dispone de tierra, entonces tendria que marcar la casilla que no existe resistencia
de tierra de protección per si poner el valor ohmico en la resistencia de
aislamiento.
Dentro del anexo 2 en los defectos graves y muy graves para poder de alta la
instalación tengo que poner en todos si?.
Resumiendo, como lo tengo que hacer para que legalmente quede excluido de
las culpas derivadas de la instalación, pero al mismo tiempo le haga el boletin de
reconocimiento?.

Un saludo y gracias.

12:47

Anónimo dijo...

Gracias, muy bueno tu artículo, lo copié para un trabajo.

Octavio

15:00

Jorge dijo...

Buenas !

Me gustaría saber si en la comunidad de Madrid es obligatorio megar las líneas

de media tensión privadas, me refiero como privada a un anillo de media que da
servicio a varios edificios de una misma empresa que se conecta por
secciónaniento a CIA
 22:32

Unknown dijo...

Hola viatger esperando que te encuentres bien mi consulta es la siguiente.

Cual es el valor minimo en ohm para un conductor tipo eva al megarse y como
se mega un conductor de las mismas carasteristicas al cual te comento.de
antemano gracias.

04:21

Alejandro dijo...

Hola Gabriel,

Los cables EVA creo que son los utilizados en América por tanto no los
conozco, aunque seguramente tienen su equivalente en nuestra nomenclatura que
es diferente.

En nuestra normativa, en la española, los conductores de baja tensión deben dar

los valores tal y como indico en el artículo del blog.

Otra opción es que te dé el valor mínimo la casa que construyó el cable.

Saludos,
Alejandro

23:32

go1979 dijo...

Alguien sabe de donde puedo consultar sobre megado de lineas de datos?

17:32

Unknown dijo...

Hola Viatger,
lo primero felicitarte por tu blog.Es de mucha ayuda.
Quería comentarte el caso que se me da en una obra y pedirte me ayudes al
respecto.
Necesitamos trabajar con una máquina elevadora de cesta proxima a una bandeja
con cableado de baja tensión a la intemperie. La coordinacion de seguridad de
obra nos exige megar la máquina (las ruedas son de goma neumatica). Mi duda
es saber cual es el valor a partir del cual se considera que el aislamiento es
suficiente.
 Viendo el cuadro que publicas de la ITC-BT-19, indica que la resistencia debería
ser mayor o igual a 0,5 megaomhns.Sería ese el valor?
La verdad es que ando un poco pez en este asunto y necesitaría me pudieses
echar una mano y aclararme un poco.
Muchas gracias por tu ayuda.
Un saludo.
Teresa

12:57

Alejandro dijo...

Gracias Teresa te he contestado al correo privado que me has mandado.

Saludos,
A.

16:38

Anónimo dijo...

Hola Alejandro!

Moltes gràcies per a aquest article tan entenedor.

E.L.C.

16:08

Anónimo dijo...

Estimado.

A un cable de 5 kV teck 90, se le ha hecho la prueba de HIPOT en dc con 15 kV

por 15 min, la consulta es que si hay una norma que me ayude a sustentar esta
prueba con este valor ya que estamos muy por debajo de la NETA.

Saludos.

E.V.A.

22:18

Unknown dijo...
 Buenas!!
Creo que la explicación que haces esta muy bien pero puede inducir a error en la
parte en que explicas la medida de aislamiento de un cable. (tu pones el ejemplo
de un cable y deberías de poner el ejemplo sobre una instalación)
Los valores límite que tu explicas son válidos para Instalaciones eléctricas de
interior pero no para cables, sobre todo de líneas (subterráneas). En este caso los
valores límites dependen de la sección del conductor de la línea y se debe de
proceder tal y como tu indicas en la figura.
A continuación calculas la resistencia del aislamiento multiplicando la que te
mide el aparato por la longitud de la línea en kilometros siendo los valores
límites los siguientes, en función de la sección del cable:(todos son menor o
igual mayor o igual)
s<25mm2 R>30 MOhm x Km
35 20 MOhm x Km
s>95 R>15 MOhm X Km

07:48

Alejandro dijo...

Buenas Benito,

Gracias por la aportación.

El post trata sobre el megado de cables en general y los valores que pongo son
los que marca el Reglamento Electrotécnico para Baja Tensión en su ITC-BT-19
y esta instrucción del RBT deberá consultarse si se quiere realizar el megado
según las normas españolas, incluso reproduzco literalmente una parte de dicha
instrucción con recomendaciones para realizar el megado. Para el megado de
cables de alta tensió (subterráneos, aéreos), cables especiales (minas, etc.),
cables subterráneos u otras pues se deben utilizar otros valores, incluso si el blog
lo lee una persona que no sea española seguramente no le sirva el RBT y deberá
regirse por las normas y/o reglamentos de su país.

El dibujo del cable tal y como está es para dejar claro de forma sencilla cual es
el proceso, para el megado, la continuidad y la sucesión de fases, los recursos
son los que son, pero bueno cualquier aportación es bienvenida.

Saludos,
Alejandro

08:33

Unknown dijo...

Estimados Señores
Yo compre un Megometro digital en la marca SAMWA modelo MG1000,
quisiera saber como es el esquema para medir la resistencia de aislamiento de
 una vivienda y si también saben como utilizar el aparato, ya que anteriormente
utilizaba un instrumento análogo pero con este instrumento no me sale, estoy
pensando que quizás esta averiado.

es urgente mi whatsap es +51984709733

muchas gracias

19:24

Anónimo dijo...

Buen día Viatger, una pregunta.

Voy a meggear resistencias de calentamiento, trabajan en estrella 480v.en frío
tienen 5 ohms le voi a meter 250, a q valor lo puedo analizar megger para saber
si están bien

23:00

Unknown dijo...

Si no me equivocó, la razón por la cual esas bolas son naranjas es por que es un
color llamativo y hace que los helicópteros puedan identificar los cables con
facilidad y para que puedan seguir la linea en caso de defecto en la misma y
están huecas no tienen condensadores.

18:37

Anónimo dijo...

Buenas, Alejandro.

Gracias por la información que aportas. Muy útil.

Tengo una duda con el megado de cables. El procedimiento que sigo cuando
tengo que hacerlo es con el cable completamente desconectado en sus dos
extremos,
así que sin toma a tierra del conductor de protección al que se conecta el positivo
del megger. Son cables de sección 25 ó 50 mm2 y longitudes de 30 a 50 m,
trifásicos con o sin neutro y con conductor de protección. En estas condiciones
mido entre cada uno de los conductores y el conductor de protección, con el
conductor de guarda conectado a los otros conductores, pero insisto, sin toma a
tierra. ¿Crees que esta medida es incorrecta? Lo digo porque conectar el CPN a
tierra en la alimentación manteniento desconectados los conductores polares es
complicado.

Saludos.
 12:26

Publicar un comentario
