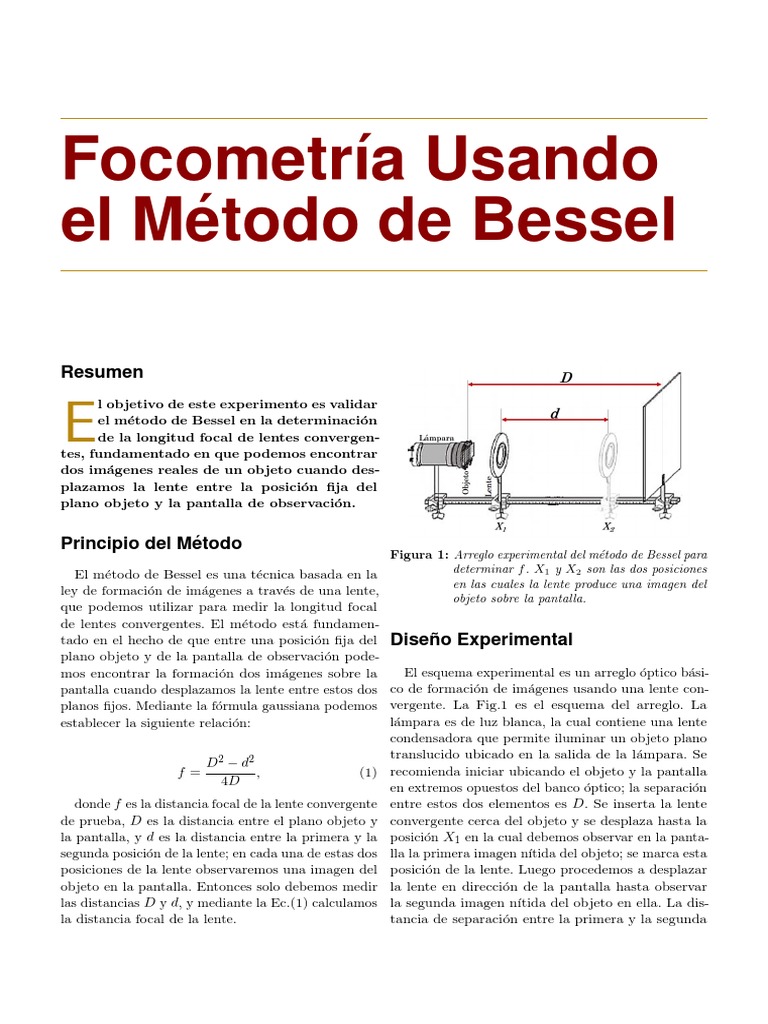

Focometrı́a Usando

el Método de Bessel

Resumen
l objetivo de este experimento es validar

E el método de Bessel en la determinación

de la longitud focal de lentes convergen-
tes, fundamentado en que podemos encontrar
dos imágenes reales de un objeto cuando des-
plazamos la lente entre la posición fija del
plano objeto y la pantalla de observación.

Principio del Método

Figura 1: Arreglo experimental del método de Bessel para
El método de Bessel es una técnica basada en la determinar f . X1 y X2 son las dos posiciones
en las cuales la lente produce una imagen del
ley de formación de imágenes a través de una lente,
objeto sobre la pantalla.
que podemos utilizar para medir la longitud focal
de lentes convergentes. El método está fundamen-
tado en el hecho de que entre una posición fija del Diseño Experimental
plano objeto y de la pantalla de observación pode-
mos encontrar la formación dos imágenes sobre la El esquema experimental es un arreglo óptico bási-
pantalla cuando desplazamos la lente entre estos dos co de formación de imágenes usando una lente con-
planos fijos. Mediante la fórmula gaussiana podemos vergente. La Fig.1 es el esquema del arreglo. La
establecer la siguiente relación: lámpara es de luz blanca, la cual contiene una lente
condensadora que permite iluminar un objeto plano
translucido ubicado en la salida de la lámpara. Se
D2 − d2
f= , (1) recomienda iniciar ubicando el objeto y la pantalla
4D en extremos opuestos del banco óptico; la separación
donde f es la distancia focal de la lente convergente entre estos dos elementos es D. Se inserta la lente
de prueba, D es la distancia entre el plano objeto y convergente cerca del objeto y se desplaza hasta la
la pantalla, y d es la distancia entre la primera y la posición X1 en la cual debemos observar en la panta-
segunda posición de la lente; en cada una de estas dos lla la primera imagen nı́tida del objeto; se marca esta
posiciones de la lente observaremos una imagen del posición de la lente. Luego procedemos a desplazar
objeto en la pantalla. Entonces solo debemos medir la lente en dirección de la pantalla hasta observar
las distancias D y d, y mediante la Ec.(1) calculamos la segunda imagen nı́tida del objeto en ella. La dis-
la distancia focal de la lente. tancia de separación entre la primera y la segunda
Óptica Experimental/Fı́sica/Universidad de Pamplona J.E. Rueda.P / M.A. Guerrero/GOM

posición de la lente corresponde al parámetro d. Un

vez medidos D y d los reemplazamos en la Ec.(1)
para ası́ calcular la distancia focal de la lente f .

Desarrollo del Experimento

Utilice los elementos relacionados en la Tabla 1

para construir el arreglo de la Fig.1. Para cada lente
de prueba elija tres distancias D y complete los datos
de la Tabla 2. Como se indicó, se recomienda elegir
el primer valor de D ubicando el objeto y la pantalla
en extremos opuestos del banco óptico. Mida los res-
pectivos valores de d; si el tiempo lo permite, puede
minimizar los errores sistemáticos en el experimen-
to,para ello amplı́e la estadı́stica en la medición de d
hasta por tres o más veces.

Aparatos

Para este experimento se requieren los aparatos

indicados en la Tabla 1.
Figura 2: Ejemplo de representación gráfica de los resul-
tados experimentales.
Tabla 1: Lista de aparatos
Nombre del dispositivo Caracterı́sticas
Tabla 2: Tabulación de datos experimentales
Lámpara Luz blanca, 12 v / 6 W,
con lente condensadora y D (cm) d (cm) d (cm)
porta objetos
Objetos planos transparente
y translucido
Lentes biconvexas f = +5 cm, +10 cm,
+20 cm, +30 cm
Banco metálico 4 Anclajes
Pantalla Difusora
Cinta métrica 2 m de longitud, resolución 1 mm

Observaciones
Experimentales/Datos
Durante el experimento con cada lente anote las
observaciones y tabule los datos en cuadros como el
indicado en la Tabla 2. Establezca posibles errores
sistemáticos durante la toma de datos. Se recomienda
que para cada lente se tomen mı́nimo 10 valores de
D. Tome las caracterı́sticas de aumento de las dos
imágenes para cada valor de D.
Análisis del Experimento y
Discusión de Resultados
En este apartado presente los datos de cada lente
en la manera como indica la Fig.2; incluya en las
respectivas curvas las desviaciones estándar (STD)
de cada punto experimental y calcule la STD media
para cada caso; calcule la propagación del error. La

2 Page 2 of 3
Óptica Experimental/Fı́sica/Universidad de Pamplona J.E. Rueda.P / M.A. Guerrero/GOM

Fig.2(b) es la linealización de los datos de la Fig.2(a); axis s q u a r e

describa matemáticamente el procedimiento de linea- Y=? ;
lización. Determine la focal de cada lente a partir errorbar ( d , Y, Er , ’ o ’ , ’ m a r k e r s i z e ’ , 1 0 , ’ LineWidth ’ , 2 , ’ C o l o r ’ ,
de esta linealización de los datos y compárelo con xlabel ( ’ d (cm) ’ ) ;
ylabel ( ’D*Dˆ ( ˆ 1 ˆ ) (cm) ’ )
el valor dado por el fabricante. ¿Qué representa el xlim ( [ 0 6 2 ] ) ; ylim ( [ 0 7 0 ] )
parámetro Y?, ¿Qué representa el corte con el eje Y?.
Incluya un apartado de conclusiones del experimen-
to en términos del cumplimiento de los resultados
obtenidos y de los objetivos propuestos. Obtenga
analı́ticamente la Ec.1.

Referencias
[1] Hecht, E., Óptica, Addison-Wesley, 4ta Ed., Ma-
drid (2002).

[2] Born, M., Wolf, E.,Principles of Optics,6th Edi-

tion, (1980).

[3] Malacara, Z., Malacara, D., Handbook Of Opti-

cal Design, (2004).

[4] Rossi B.,Fundamentos de Óptica,(1977).

[5] https://phet.colorado.edu/es/.

[6] https://ricktu288.github.io/ray-
optics/simulator/.

[7] Leybold,https://www.ld-didactic.de,.

Código - Matlab/Generar Figura 2

% DATOS:
d = [ 1 0 15 20 25 30 ...];
D = [22.19 28.11 3 2 . 0 6 . . . ] ;
Er = [ 4 . 3 4 4 . 8 4 3 . 5 8 ...]
% .....................................

f i g u r e 1 = figure ;
axes ( ’ Parent ’ , f i g u r e 1 , ’ F o n t S i z e ’ , 2 0 , ’ FontName ’ , ’ Times New Roman ’ )
grid ( ’ on ’ ) ;
box ( ’ on ’ )
hold ( ’ a l l ’ ) ;
axis s q u a r e

errorbar ( d , D, Er , ’ ok ’ , ’ m a r k e r s i z e ’ , 1 0 , ’ LineWidth ’ , 2 , ’ C o l o r ’ , [ 1 0 0 ] )

dt = 0 : 0 . 1 : 6 0 ;
Dt=sqrt ( dt .ˆ2+4 * F* dt ) ;

plot ( dt , Dt , ’ LineWidth ’ , 2 , ’ C o l o r ’ , . . .
[0 0 0])
xlabel ( ’ d (cm) ’ ) ; . . .
ylabel ( ’D (cm) ’ )
xlim ( [ 0 6 2 ] ) ;
ylim ( [ 0 7 0 ] )

f i g u r e 2 = figure ;
axes ( ’ Parent ’ , f i g u r e 2 , ’ F o n t S i z e ’ , 2 0 , ’ FontName ’ , ’ Times New Roman ’ )
grid ( ’ on ’ ) ;
box ( ’ on ’ )
hold ( ’ a l l ’ ) ;
