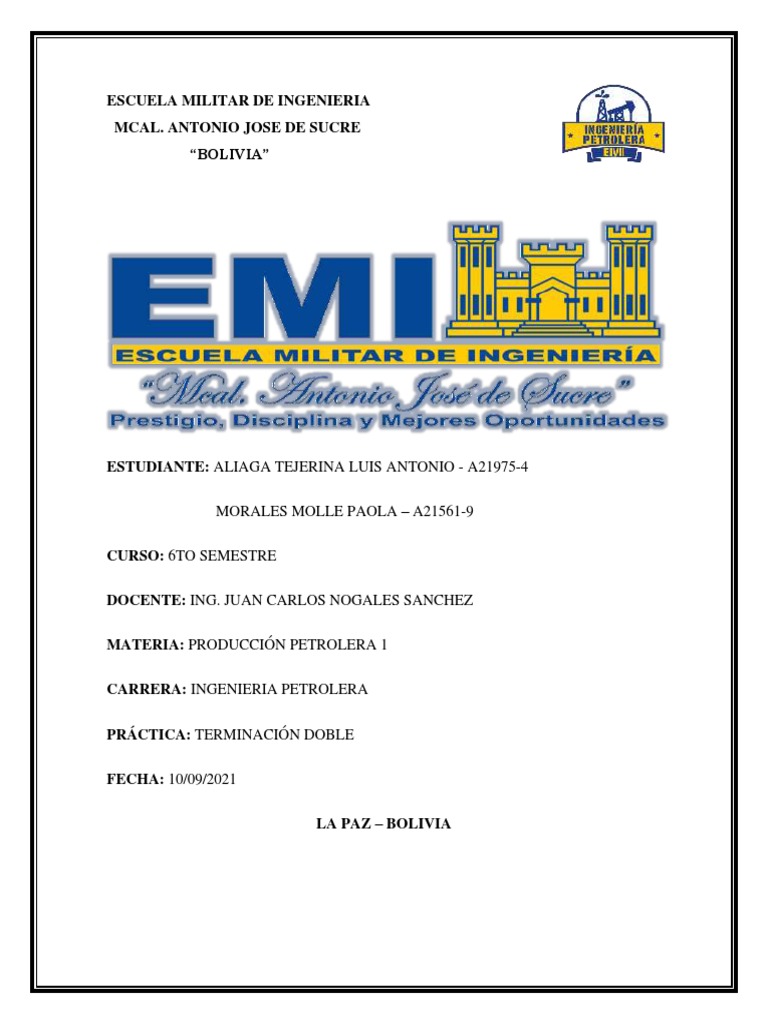

ESCUELA MILITAR DE INGENIERIA

MCAL. ANTONIO JOSE DE SUCRE

“BOLIVIA”

ESTUDIANTE: ALIAGA TEJERINA LUIS ANTONIO - A21975-4

MORALES MOLLE PAOLA – A21561-9

CURSO: 6TO SEMESTRE

DOCENTE: ING. JUAN CARLOS NOGALES SANCHEZ

MATERIA: PRODUCCIÓN PETROLERA 1

CARRERA: INGENIERIA PETROLERA

PRÁCTICA: TERMINACIÓN DOBLE

FECHA: 10/09/2021

LA PAZ – BOLIVIA
1. INTRODUCCIÓN
La terminación de un pozo petrolero es un proceso operativo que se inicia después de la
cementación de la última tubería de revestimiento de producción. Se realiza con el fin de
producir hidrocarburos, transportar los mismos desde el yacimiento a superficie, así también
para el control de la producción y la inyección de fluidos.

2. OBJETIVO
➢ Analizar la determinación doble viendo sus ventajas y desventajas del mismo
➢ Anunciar los distintos conceptos a tratar sobre el tema

3. MARCO TEÓRICO
Cuando se habla de terminación se hace referencia a la completación, el cual es un conjunto
de operaciones ejecutadas desde el momento en que se baja la cañería de producción.

Las operaciones principales que se llevan a cabo son:

- Perforación del cemento

- Cambio del fluido
- Registros eléctricos
- Baleos de cañería en la zona de interés
- Pruebas de evaluación
- Terminación con Empaque de grava en espacio anular o en cañería
- Bajado de arreglo final de producción
- Instalación del arbolito de producción

3.1. FACTORES PARA EL DISEÑO DE TERMINACIÓN

Para poder determinar el diseño de terminación de pozos se debe determinar los siguientes
factores:

- Tasa de producción requerida

- Reservas de zonas a completar
- Mecanismos de producción en las zonas o yacimientos a completar
- Necesidades futuras de estimulación
- Requerimientos para el control de arena
- Futuras reparaciones
 - Consideraciones para el levantamiento artificial
- Posibilidad de proyectos futuros
- Inversiones requeridas

Figura 1. Configuración Geológica Campo Sábalo

Fuente: Ministerio de Energías & Hidrocarburos

3.2. MÉTODOS BÁSICOS PARA LA TERMINACION DE UN POZO

Existen tres métodos para llevar a cabo la terminación de un pozo:

✓ Pozo abierto
✓ Pozo Entubado y baleado
✓ Con Empaque de grave en espacio anular o cañería

Pozo abierto

En esta terminación la zona productora es perforada después de cementar la última tubería

de revestimiento en la cima del intervalo productor, por lo tanto, la producción sale
directamente del yacimiento al pozo lo que causa ciertas ventajas y desventajas al usar este
tipo de terminación:
Ventajas:

- Esta terminación es operacionalmente simple y de bajo costo.

- El flujo hacia el pozo es a través de los 360°.
- Buen acceso a las fracturas.

Desventajas:

- El enjarre puede afectar la productividad a menos que se lave la zona.

- La producción tiene que pasar por cualquier zona dañada.
- No hay protección contra el colapso del pozo.
- No se pueden aislar zonas.
- Problemas con los contactos gas-aceite y/o agua-aceite.

La terminación de pozos en agujero descubierto se usa en una sola zona productora, que
además este bien consolidada o con un método de control de arena, como lo es el
empacamiento de grava y donde no haya problemas de contacto gas-aceite y/o agua-aceite.
Por lo general se utiliza en formaciones de baja presión donde el intervalo de aceite es
considerablemente grande.

Figura 2. Terminación en Pozo Abierto

Fuente: Terminación de Pozos

Pozo Entubado y Baleado (Agujero revestido)

Después que la zona productora es perforada, una tubería de revestimiento es introducida y
cementada. Posteriormente se introducen pistolas las cuales son las que hacen el conducto
entre el yacimiento y el pozo. Estas perforaciones deben de atravesar la tubería de
revestimiento, el cemento y preferentemente la zona invadida del fluido de perforación, así
se evitará que el flujo de hidrocarburos pase por una zona dañada, por lo tanto, no perjudicará
su productividad.

Ventajas:

- No se necesita limpiar el enjarre.

- Los disparos atraviesan la zona invadida.
- Se pueden aislar zonas.
- Se pueden producir varios intervalos de interés.
- Buena integridad del pozo si es cementado adecuadamente.
- Protección contra el colapso.
- Se pude utilizar para cualquier formación.
- Control de pozos con problemas en contacto gas-aceite y/o agua-aceite.
- Provee cierto control de arenamiento en el pozo.

Desventajas:

- Mayor costo y operacionalmente más difícil.

- Mayor tiempo para poner en producción el pozo.
- Es menor el flujo del yacimiento al pozo.
- Se genera un daño adicional por los disparos

Esta terminación nos brinda una mejor selectividad entre intervalos y fluidos producidos, la
única condición es lograr una buena cementación entre el yacimiento y la tubería de
revestimiento, ya que si esta es inadecuada pone en peligro la integridad del pozo.
Actualmente este tipo de terminación es el mejor y más utilizado, ya que ofrece mayores
posibilidades para efectuar reparaciones posteriores. También, se emplea cuando surgen
problemas de contacto gas-aceite y/o agua-aceite y/o; cuando hay diferentes intervalos
productores. Además, se pueden probar las zonas de interés.
 Figura 3. Terminación pozo entubado y baleado
Fuente: Terminación de Pozos

Terminación con empaque de grava

Después de haber perforado el intervalo productor se introduce una tubería ranurada o liner
ranurado que se ancla por medio de un empacador cerca de la zapata de la tubería de
revestimiento, que por lo general se encuentra en la cima del intervalo productor. En este
caso, no se necesitan pistolas para perforar la zona productora porque la tubería no es
cementada.

Ventajas:

- Costo menor a la terminación con agujero revestido.

- El pozo queda en contacto directo con el yacimiento.
- El flujo es radial hacia el pozo a través de los 360°.
- Buen acceso a las fracturas.
- Las ranuras proveen cierto control de arenamiento en el pozo.
- El liner provee protección contra el colapso del pozo.
- La zapata de la tubería de revestimiento puede colocarse en la cima del intervalo
productor. • Se puede proveer aislamiento de zonas instalando empacadores entre el
liner y la formación.

Desventajas:

- El enjarre puede afectar la productividad a menos que se lave la zona.

 - La producción tiene que pasar por cualquier zona dañada.
- Incrementa la dificultad en la estimulación y el fracturamiento del pozo.

Este tipo de terminación nos permite aislar zonas del intervalo productor, instalando
empacadores entre el liner ranurado y la formación así podemos evitar problemas con los
contactos o conificación de agua y/o gas. Además de ser una terminación menos costosa que
la terminación con agujero revestido también nos ahorra tiempo en poner en producción el
pozo. La principal debilidad de esta terminación es el fracturamiento y la estimulación del
pozo, ya que no se tiene un buen control en los volúmenes e inyección de los fluidos para
dichos tratamientos. Estos empacadores hinchables trabajan por medio de la absorción de
hidrocarburos y/o agua, mediante un proceso termodinámico en donde se presenta una
atracción entre moléculas, lo cual causa que la estructura molecular cambie, ocasionando que
el aceite o agua forme parte de ella y expanda su volumen. La función principal de estos
empacadores junto con esta terminación, es proporcionar aislamiento entre zonas, donde se
puede evitar zonas fracturadas en las cuales se pueda producir agua, o simplemente aislar
contactos agua-aceite y/o gas-aceite, realizando una explotación selectiva.

Figura 4. Terminación pozo entubado y baleado

Fuente: Terminación de Pozos
3.3. TERMINACION DOBLE
La terminación doble se aplica cuando es necesario producir independientemente dos
yacimientos por un mismo pozo. Generalmente el yacimiento superior produce por el espacio
anular creado en la perforación.

Las terminaciones dobles se dividen en:

Terminación vertical doble

Cuando es necesario producir independientemente dos yacimientos por un mismo pozo, se

recurre a la terminación doble.

Generalmente el yacimiento superior produce por el espacio anular creado por el

revestimiento y la tubería de producción y el inferior de la tubería de producción cuya
empaquetadura de empaquetadura de obturación se hinchan entre los dos niveles entre los
dos intervalos

Algunas veces se requiere que el intervalo productor inferior fluya por el espacio anular y el
superior por la tubería de producción única que desea instalarse.

Figura 5. Terminación Vertical Doble

Fuente: Terminación de Pozos
Terminación doble con dos tuberías de producción y dos empacadores
Este tipo de terminación es recomendable cuando se tiene más de dos yacimientos
productores con características diferentes ya sea por el tipo de hidrocarburos o presiones y
desea explorarlos al mismo tiempo

Este tipo de terminación se caracteriza por ser óptimo cuando se requiere explotar al mismo
tiempo dos intervalos productores en donde las características de ambos son distintas.

Las principales ventajas-desventajas en la terminación selectiva con dos empacadores en

agujero entubado se presentan a continuación:

VENTAJAS DESVENTAJAS

• Cuando alguno de los dos intervalos • Existe daño a la formación por

empieza a producir fluidos no penetración de los disparos el

cual conlleva a que exista una
deseados (fluidos corrosivos, gas
mayor complejidad para llevar a
sulfhídrico, gases combustibles,
cabo una inducción del pozo.
etc.) esta terminación tiene la
ventaja de que se puede cerrar dicho
• Mayor tiempo de operación.
intervalo (con el fluido indeseable)
sin que el otro deje de estar
produciendo.

• Tiene la facilidad de producir

independiente-mente y al mismo
tiempo dos intervalos, sin
considerar las diferencias
existentes entre ambos.

Tabla 2. Principales Ventajas y Desventajas en la Terminación Doble con Dos TP y Dos

Empacadores.
 Figura 6. Terminación Vertical Doble
Fuente: Terminación de Pozos

Terminación doble selectiva con dos tuberías de producción, un empacador doble más
un empacador sencillo y accesorios.

De los tipos de terminación anteriormente mencionadas, esta terminación resulta ser la más
compleja de llevar a cabo.

Mediante ésta, es posible explotar más de uno o varios intervalos productores en forma
independiente.

Las principales ventajas-desventajas en una terminación selectiva con dos empacadores en

agujero entubado se presentan en la tabla siguiente:
 VENTAJAS DESVENTAJAS

• Se tiene un mayor tiempo al realizar

• Se puede seleccionar el intervalo a
la terminación por los múltiples
explotar deseado o explotar al
accesorios a usar.
mismo tiempo todos los
• Más costo por la cantidad de
intervalos.
accesorios en el aparejo de
• Tiene la ventaja de que, si un
producción.
intervalo comienza a producir
• Amplia experiencia de campo para
fluidos no deseados, éste se puede
llevar a cabo estos trabajos.
cerrar por un período de tiempo sin
que dejen de producir los demás.
• Se puede explotar el yacimiento
que más convenga.

Tabla 2. Principales Ventajas y Desventajas en la Terminación Doble con dos TP y dos Empacadores.

Figura 7. Terminación Doble

Fuente: Terminación de Pozos
Figura 8. Configuración de Terminación doble

Fuente: Terminación de Pozos

IV. CONCLUSIONES
- En la operación de terminación es importante tener un buen diseño, ya que la
terminación es el paso intermedio entre la perforación y la producción, y de ello va
depender la productividad del pozo.
- En la operación de terminación es necesario el estudio de la configuración geológica,
para determinar cuales serán las formaciones que van a ser terminadas, y en base a
ese estudio el que realice la terminación seleccionar el tipo de terminación más
adecuado.
- Es necesario producir dos yacimientos de forma independiente por un mismo pozo,
por lo que se recurre a la terminación doble.
- En la terminación doble el yacimiento superior produce por el espacio anular creado
por el revestidor de la tubería de producción y en el interior por una tubería de
producción, cuyos empaques de obturación se hinchan en los dos intervalos
productores.
