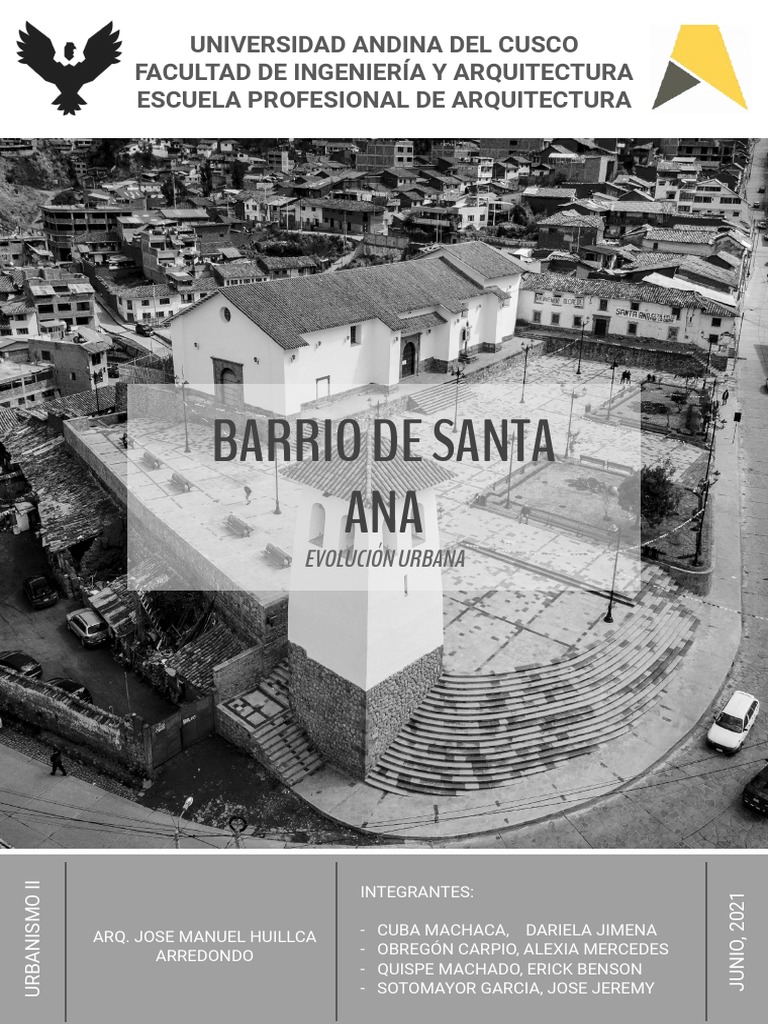

UNIVERSIDAD ANDINA DEL CUSCO

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA

BARRIO DE SANTA
ANA
EVOLUCIÓN URBANA
URBANISMO II

INTEGRANTES:
JUNIO, 2021

ARQ. JOSE MANUEL HUILLCA - CUBA MACHACA, DARIELA JIMENA

ARREDONDO - OBREGÓN CARPIO, ALEXIA MERCEDES
- QUISPE MACHADO, ERICK BENSON
- SOTOMAYOR GARCIA, JOSE JEREMY

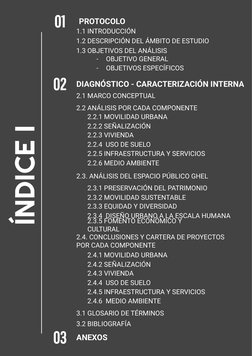

 01 PROTOCOLO
1.1 INTRODUCCIÓN
1.2 DESCRIPCIÓN DEL ÁMBITO DE ESTUDIO
1.3 OBJETIVOS DEL ANÁLISIS
- OBJETIVO GENERAL
- OBJETIVOS ESPECÍFICOS

02 DIAGNÓSTICO - CARACTERIZACIÓN INTERNA

2.1 MARCO CONCEPTUAL
2.2 ANÁLISIS POR CADA COMPONENTE
2.2.1 MOVILIDAD URBANA
2.2.2 SEÑALIZACIÓN
ÍNDICE I

2.2.3 VIVIENDA
2.2.4 USO DE SUELO
2.2.5 INFRAESTRUCTURA Y SERVICIOS
2.2.6 MEDIO AMBIENTE
2.3. ANÁLISIS DEL ESPACIO PÚBLICO GHEL
2.3.1 PRESERVACIÓN DEL PATRIMONIO
2.3.2 MOVILIDAD SUSTENTABLE
2.3.3 EQUIDAD Y DIVERSIDAD
2.3.4 DISEÑO URBANO A LA ESCALA HUMANA
2.3.5 FOMENTO ECONÓMICO Y
CULTURAL
2.4. CONCLUSIONES Y CARTERA DE PROYECTOS
POR CADA COMPONENTE
2.4.1 MOVILIDAD URBANA
2.4.2 SEÑALIZACIÓN
2.4.3 VIVIENDA
2.4.4 USO DE SUELO
2.4.5 INFRAESTRUCTURA Y SERVICIOS
2.4.6 MEDIO AMBIENTE
3.1 GLOSARIO DE TÉRMINOS
3.2 BIBLIOGRAFÍA

03 ANEXOS
1. PROTOCOLO
 1.1.INTRODUCCIÓN

Cada uno de los barrios de Cusco tiene sus propias particularidades. Algunos
más famosos que otros, ya sea por las construcciones que posee o por los
personajes que han nacido o vivido en él.
El popular barrio de Santa Ana considerado como uno de los barrios más
antiguos y tradicionales de la ciudad del Cusco, es en este barrio se instaló una
de las primeras culturas americanas, la cultura Chanapata, luego con la llegada
de los incas a este sector el barrio pasó a llamarse barrio de Karmenca; en este
barrio se puede apreciar los vestigios de ocupaciones pre-incas, pero también
la presencia colonial con sus viejas casonas. Como en otros barrios, también
existe una parroquia, cuya primera construcción data de la Colonia.

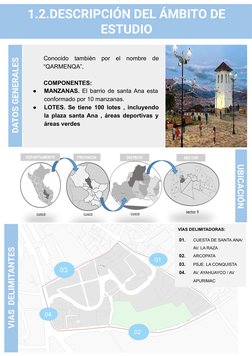

 1.2.DESCRIPCIÓN DEL ÁMBITO DE
ESTUDIO

Conocido también por el nombre de

DATOS GENERALES

“QARMENQA”,

COMPONENTES:
● MANZANAS. El barrio de santa Ana esta
conformado por 10 manzanas.
● LOTES. Se tiene 100 lotes , incluyendo
la plaza santa Ana , áreas deportivas y
áreas verdes

UBICACIÓN
VÍAS DELIMITADORAS:

01. CUESTA DE SANTA ANA/

AV. LA RAZA
VIAS DELIMITANTES

02. ARCOPATA
01
03. PSJE. LA CONQUISTA
03 04. AV. AYAHUAYCO / AV
APURIMAC

04

02

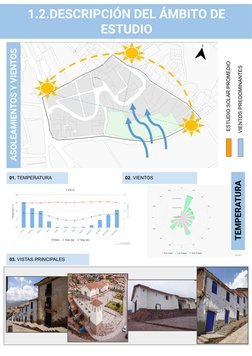

 1.2.DESCRIPCIÓN DEL ÁMBITO DE
ESTUDIO
ASOLEAMIENTOS Y VIENTOS

ESTUDIO SOLAR PROMEDIO

VIENTOS PREDOMINANTES
01. TEMPERATURA 02. VIENTOS

TEMPERATURA

03. VISTAS PRINCIPALES

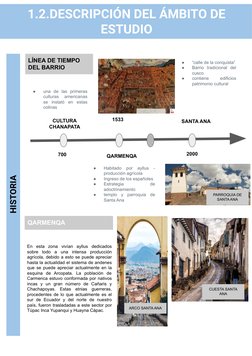

 1.2.DESCRIPCIÓN DEL ÁMBITO DE
ESTUDIO

LÍNEA DE TIEMPO ● “calle de la conquista”

DEL BARRIO ● Barrio tradicional del
cusco
● contiene edificios
patrimonio cultural
● una de las primeras
culturas americanas
se instaló en estas
colinas

CULTURA 1533 SANTA ANA

CHANAPATA

700 QARMENQA 2000

● Habitado por ayllus -

producción agrícola
HISTORIA

● Ingreso de los españoles

● Estrategia de
adoctrinamiento
● templo y parroquia de PARROQUIA DE
Santa Ana SANTA ANA

QARMENQA

En esta zona vivían ayllus dedicados

sobre todo a una intensa producción
agrícola, debido a esto se puede apreciar
hasta la actualidad el sistema de andenes
que se puede apreciar actualmente en la
esquina de Arcopata. La población de
Carmenca estuvo conformada por nativos
incas y un gran número de Cañaris y
Chachapoyas. Estas etnias guerreras, CUESTA SANTA
procedentes de lo que actualmente es el ANA
sur de Ecuador y del norte de nuestro
país, fueron trasladadas a este sector por
ARCO SANTA ANA
Túpac Inca Yupanqui y Huayna Cápac.

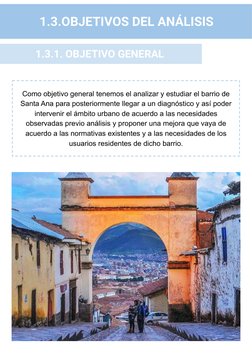

 1.3.OBJETIVOS DEL ANÁLISIS

1.3.1. OBJETIVO GENERAL

Como objetivo general tenemos el analizar y estudiar el barrio de

Santa Ana para posteriormente llegar a un diagnóstico y así poder
intervenir el ámbito urbano de acuerdo a las necesidades
observadas previo análisis y proponer una mejora que vaya de
acuerdo a las normativas existentes y a las necesidades de los
usuarios residentes de dicho barrio.

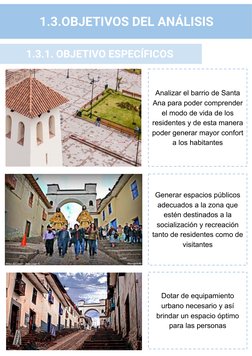

 1.3.OBJETIVOS DEL ANÁLISIS

1.3.1. OBJETIVO ESPECÍFICOS

Analizar el barrio de Santa

Ana para poder comprender
el modo de vida de los
residentes y de esta manera
poder generar mayor confort
a los habitantes

Generar espacios públicos

adecuados a la zona que
estén destinados a la
socialización y recreación
tanto de residentes como de
visitantes

Dotar de equipamiento
urbano necesario y así
brindar un espacio óptimo
para las personas
2. DIAGNÓSTICO
2.1. MARCO CONCEPTUAL
 2.1. MARCO CONCEPTUAL

ESCALA HUMANA:
Se refiere a la utilización del hombre
como patrón de medida para el
establecimiento de las
proporcionalidades geométricas,
armónicas, justas y placenteras.

DESARROLLO URBANO:
Proceso de clasificación y adecuación,
por medio de la planeación del medio
urbano, en sus aspectos sociales,
financieros y físicos además de
involucrar la expansión demográfica.

CORREDORES URBANOS:
Son elementos conectores de áreas
centrales en la ciudad, que por lo general
tienen características de movilidad como
líneas de transporte, densidad
comercial.
 2.1. MARCO CONCEPTUAL

MOBILIARIO URBANO:
Conjunto de objetos y piezas de
equipamiento instalados en la vía pública
para varios propósitos, como bancos,
papeleras, baldosas, adoquines, etc.

NODOS URBANOS:
Son elementos urbanos del orden físico
determinantes dentro de la percepción
que un ciudadano puede tener de su
ciudad.

REHABILITACIÓN URBANA:
La rehabilitación urbana busca el retorno
a una situación anterior, manteniendo
muchas de las características del entorno
 2.1. MARCO CONCEPTUAL

SOSTENIBILIDAD
Camino de progreso social, económico y
político que satisfacen las necesidades
del presente sin comprometer la
capacidad de las futuras generaciones.

DESARROLLO URBANO
SOSTENIBLE:
Es el desarrollo que busca que de alguna
manera se posibilite que todos sus
ciudadanos satisfagan todas sus
necesidades y mejoren la habitabilidad
sin dañar el entorno.

REGENERACIÓN URBANA:
Es la combinación de factores sociales ,
económicos, ambientales de planeación
y gestión, donde se buscan estrategias
para solucionar los problemas de
acuerdo a cada zona
2.2. ANÁLISIS POR CADA COMPONENTE
2.2. ANÁLISIS POR CADA COMPONENTE

ÁREA DE ÁREAS URBANAS ÁREA

SECTOR DENOMINACIÓN CARACTERÍSTICAS %
ESTRUCTUR. COMPRENDIDAS (ha)

[...] , el conjunto de Áreas de valor histórico

barrios históricos monumental que
tradicionales (San coincide con el “centro”
Centro Histórico 22.0
1 AE-II Blas, San Pedro, dela ciudad. Concentra 224.80
del Cusco 9
San Cristóbal, equipamiento y servicios
Santa Ana) y áreas de cobertura
aledañas. metropolitana.

Comprende áreas con

URBANIZACIONES:
multiplicidad de uso de
[...] Cruzpata -
suelo como vivienda,
Rosaspata, Barrio
ÁREA DE comercio e institucional.
Profesional,
PROTECCIÓN Abarca el área
Micaela Bastidas, 11.0
2 DEL CENTRO AE-II circundante al centro 112.30
Los Ángeles, 4
HISTÓRICO DEL histórico. Áreas que
Rosaspata-Santa
CUSCO representan la primera
Ana, Barrio de
expansión urbana a
Santa Ana,
partir del núcleo
Alfarpata
histórico.

De los documentos analizados se comprende

que el Barrio de Santa Ana está considerado
como uno de los barrios más antiguos e
históricos siendo que en éste lugar se inicia
aproximadamente 700a. C. cuando este
sector fue ocupado por la cultura Chanapata.

Al tener una gran importancia no solo

histórica y arqueológica dentro de Cusco, se
le considera un área de protección del Centro
Histórico del mismo de tal manera que se
encuentra protegida por formar parte de los
barrios tradicionales históricos de la ciudad.

Considerando la información recabada en el

anterior cuadro y partiendo al análisis por
cada componente podemos decir que si bien
es un área protegida no hay cambios
llamativos en cuanto a su organización
urbana ni a las consideraciones necesarias
para una adecuada habitabilidad como se
pasar a mostrar más adelante.
https://miradordesantaanacusco.com/wp-content/uploads/2018/07/DJI_0322-min.jpg
2.2. ANÁLISIS POR CADA COMPONENTE
2.2.1. MOVILIDAD URBANA

Considerando la movilidad urbana del lugar puede determinarse que la vías son para el tránsito
vehicular son en ambos sentidos pero de un solo carril debido también a la morfología española de las
calles (Vía sin jerarquización - Av. Apurímac y Cuesta de Santa Ana). Por otro lado, si hay la vía
principal la cual permite la movilidad en ambos sentidos con dos carriles (Vía de 2° orden - Av.
Abancay) la misma que articula como un eje central que parte el barrio a la mitad y distribuye a las
pequeñas calles existentes. Por otro lado la vía en 1° orden (Av. Arcopata) permite el flujo continuo de
vehículos en doble sentido teniendo ciertas intersecciones donde se dan puntos de conflicto.

FUENTE: PROPIA FUENTE: PROPIA FUENTE: PROPIA

2.2. ANÁLISIS POR CADA COMPONENTE
2.2.2. SEÑALIZACIÓN

Haciendo énfasis junto a la movilidad urbana se analizó lo siguiente:

1. En torno a lo que es los paraderos solo se identificaron tres áreas - Av. Acopata, Av. Arcopata
con Av. Apurímac y la Cuesta de Santa Ana con la Av. Abancay. Teniendo un adecuado enfoque
de la situación actual de las vías no se considera la Prolongación Conquista por el estado
ineficiente de la vía como trocha y sin asfaltar.
2. Los semáforos se encuentran en los puntos de conflicto mientras que en las demás calles no
hay por lo que el tránsito vehicular puede suponer un riesgo para los transeúntes como no hay
control en cuanto al despliegue de los autos.
3. En cuanto a las diversas señalizaciones que deben tener por normatividad de la municipalidad
y del plan de desarrollo urbano se encuentra una gran carencia en torno a su existenci ane los
puntos necesarios para una adecuada movilidad urbana.
FUENTE: GOOGLE MAPS

FUENTE: GOOGLE MAPS

INTERSECCIÓN ENTRE AV. APURÍMAC CON AV. ARCOPATA SUBIDA DE LA CUESTA DE SANTA ANA CON AV. ABANCAY
2.2. ANÁLISIS POR CADA COMPONENTE
2.2.3. VIVIENDA

1 Al ser uno de los

FUENTE: GOOGLE MAPS

barrios antiguos
del Cusco; y
aunque se haya
actualizado el Plan
de Desarrollo
Urbano y el Plan
MATERIAL NOBLE Maestro del Centro
Histórico del Cusco
2 vemos que su
expansión en pisos
no sobrepasa los 3
niveles como se
PLAZOLETA DEL BARRIO muestra en el
DE SANTA ANA gráfico

Considerando el estado de las edificaciones su cuidado

no ha sido el apropiado por cómo se reflejan en las
fachadas y estructuras expuestas.
FUENTE: PROPIA

Hasta el momento las edificaciones siguen manteniendo

el mismo perfil y las construcciones nuevas tiene la
característica de ser construidas en material noble.
Mientras que en cuanto al adobe su presencia en el
ADOBE barrio se ha mantenido por las antiguas edificaciones.
2.2. ANÁLISIS POR CADA COMPONENTE
2.2.4. USO DE SUELO

Al ser uno de los barrios antiguos de Cusco y hasta el momento conservar un poco el carácter
colonial de esa época su uso ha permanecido como el de vivienda y residencial a lo largo de los
años incidiendo en el aumento de la cantidad de habitantes por vivienda y en conjunto.

FUENTE: PROPIA FUENTE: PROPIA FUENTE: PROPIA

Por otro lado se tiene la característica de que se han abierto pequeños negocios como puestos
de venta y tiendas de abarrotes a lo largo de la cuesta de Santa Ana; además de ello hay
pequeños talleres de automóviles en los primeros pisos de cierta cantidad de viviendas.
Sumado a ello hay un desorden en cuanto a lo propiamente dicho en el sector comercial del
barrio. Si bien forma parte del Centro Histórico del Cusco los propios residentes no han
respetado la reglamentación necesaria para poder abrir un local o un pequeño negocio por lo
que la apariencia del barrio es deficiente y no cumple con las normas.
2.2. ANÁLISIS POR CADA COMPONENTE
2.2.5. INFRAESTRUCTURA Y SERVICIOS

AGUA Y DESAGÜE

Agua potable:
En cuanto al acceso a agua potable todas las
viviendas cuentan con agua potable, puesto que
uno de las principales plantas de tratamiento de
agua potable y reservorio cuyo volumen es de
6500 m3
Desagüe:
La red de alcantarillado en la zona estudiada
abastece a la mayoría de viviendas pero la
calificación que se puede dar en cuanto a la
calidad del servicio, podríamos decir que es
regular, ya que presenta algunas fallas en
períodos lluviosos entre otros.

LUZ

La empresa de electro Sur Este cumple con la necesidad de brindar energía eléctrica en varios
distritos de Cusco, por lo que encontramos la zona analizada en esta lista brindando el servicio de
electricidad, por otro lado en cuanto al alumbrado público todas las calles se encuentran bien
alumbradas.

RESIDUOS

En cuanto a la administración de recojo de

residuos se observó una deficiencia, pues se
puede observar que no se toma conciencia en
este tema, y se puede ubicar ciertos puntos en
todo el área estudiada donde se generar
pequeños botaderos de basura.

RED DE TELEFONÍA E INTERNET

Se pudo observar que en la zona estudiada

cuenta con un acceso a todas las redes de
telefonía e internet que se pueden encontrar en
la Ciudad de Cusco, pero en cuanto a acceso de
internet mediante fibra óptica solo dos empresas
de telecomunicaciones pueden brindar este
servicio en esta zona.
2.2. ANÁLISIS POR CADA COMPONENTE
2.2.6. MEDIO AMBIENTE

2 1

Área verdes Área construidas Vías de circulación pública

Las áreas verdes presentes no son las

4
AV. ARCOPATA

suficientes para satisfacer lo dictaminado por los

FUENTE: GOOGLE MAPS

diversos documentos urbanos ni lo esclarecido
por la OEFA ( Organismo de Evaluación y
Fiscalización Ambiental) en 2015.
1. Monitoreo de ruido: N° 37, la Plazoleta de
Santa Ana donde se incrementó el nivel
de contaminación de ruido.
2. En torno a la cantidad de áreas verdes lo
requerido es 227,424 m2 y solo existe
33,641.27 m2
1 2 FUENTE: GOOGLE MAPS FUENTE: GOOGLE MAPS
3
FUENTE: ttps://miradordesantaanacusco.com/wp-content/upl

INTERSECCIÓN ENTRE AV. APURÍMAC CON AV. ARCOPATA AV. ABANCAY

Alguna de las áreas verdes presentes no son de acceso

público como lo es el N°4 debido a que es parte de un lote
privado, mientras que las demás forman parte del área verde
INTERSECCIÓN ENTRE AV. APURÍMAC CON AV. ARCOPATA
urbana
2.3. ANÁLISIS DEL ESPACIO PÚBLICO
GHEL
 1. IDENTIFICA LOS VALORES PAISAJÍSTICOS
Y ECOLÓGICOS DE RELEVANCIA EN. ¿EN
QUÉ CONDICIÓN SE ENCUENTRAN ESTOS
VALORES?

En el Barrio de Santa Ana podemos destacar

el buen cuidado de los espacios públicos ya
que se encuentra en pleno centro histórico la
municipalidad se encarga del mantenimiento
de áreas verdes, sin embargo notamos que en
los espacios de recojo de basura se genera
grandes montones que perjudican el paisaje.

2. ¿QUÉ TAN VISIBLES Y TANGIBLES SON

ESTOS VALORES? ¿QUÉ TANTO PUEDEN
SER USADOS O APROVECHADOS POR LOS
CIUDADANOS?

Estos espacios públicos, en especial la

plazoleta principal son espacios muy
transitados tanto como por residentes como
por turistas, generando gran ingreso al
comercio que se genero a sus alrededores.

3. ¿QUÉ OPORTUNIDADES EXÍSTEN PARA ¿QUIENES SON LOS ACTORES

VALORIZARLOS A TRAVÉS DE LA INVERSIÓN EN INSTITUCIONALES, U ORGANIZACIONES
EL ESPACIO PÚBLICO? RELEVANTES PARA ESTE TEMA?

Este espacio se encuentra en una zona muy - Junta directiva del barrio de Santa Ana
comercial por ende al momento de intervenir - Municipalidad provincial del Cusco
en dicho espacio se debería de tener en - Instituto de manejo de agua y medio
consideración el comercio que se fue ambiente
generando mas que todo por el turismo. - Gerente Regional de Planeamiento
Presupuesto y Acondicionamiento territorial
- SEDACUSCO

INFORMACIÓN FUENTE

Plan Maestro del Centro https://cusco.gob.pe/miscelanea/actualizacion-plan-maestro-centro-histo

Histórico rico-cusco-2018-2028/

Plan de Desarrollo Urbano https://cusco.gob.pe/plan-de-desarrollo-urbano-del-cusco-2013-2023/

de la ciudad del Cusco

Plan de Gerencia del Centro https://cusco.gob.pe/gerencia-de-desarrollo-urbano-y-rural/sub-gerencia

Historico -de-ordenamiento-territorial/01-plan-de-desarrollo-urbano-provincia-cusc
o-2013-2023
 ÁREA DE ESTUDIO
Barrio de Santa Ana ,
Municipalidad de Cusco
 MAPA DE PATRIMONIO
Barrio de Santa Ana ,
Municipalidad de Cusco

PATRIMONIO ECOLÓGICO PATRIMONIO CULTURAL

OBSERVACIONES:

Santa Ana al ser parte del Centro Histórico es considerado parte del Patrimonio, es
un barrio tradicional el cual sirve como un punto fuerte para el turismo, teniendo
como puntos importantes la Iglesia de Santa Ana, el arco de Santa Ana ubicado en
la cuesta y el mirador que se encuentra en la plazoleta principal, de igual manera
en este espacio se ubico un hotel importante para promover el turismo y comercio.
 CONCLUSIONES

¿Qué aprendiste hoy en terreno que no hubieras descubierto con un análisis de

fuentes secundarias?

El realizar este análisis nos permitió conocer más el área de estudio, poder conocer
el terreno desde una propia experiencia, saber el cómo se desarrolla y la manera
en la que los vecinos actúan sobre dicho espacio. Esto nos sirve para poder tener
en consideración al momento en el que se proponga una intervención en dicho
espacio.

¿Cuales son las principales fortalezas de este sector?

Al analizar y conocer más este espacio público, nos permitió darnos cuenta de las
fortalezas que presenta como el hecho de ser parte del Centro Histórico del Cusco
y estar protegido y respaldado por entidades, al pertenecer también al Centro
histórico nos permite destacar que es un espacio turístico que genera gran
comercio y actividades alrededor, en especial en la plazoleta principal ya que es un
atractivo turístico por la historia que presenta

¿Cuales son los principales problemas que se pueden resolver a través de la

inversión en el espacio público?

Al analizar y conocer más este espacio público, nos permitió darnos cuenta de las
fortalezas que presenta como el hecho de ser parte del Centro Histórico del Cusco
y estar protegido y respaldado por entidades, al pertenecer también al Centro
histórico nos permite destacar que es un espacio turístico que genera gran
comercio y actividades alrededor, en especial en la plazoleta principal ya que es un
atractivo turístico por la historia que presenta
 1. IDENTIFICA LOS PRINCIPALES PUNTOS DE
INTERÉS EN EL MUNICIPIO. ¿ QUÉ TAN
ACCESIBLES SON PARA PEATONES,
CICLISTAS Y USUARIOS DE TRANSPORTE
PÚBLICO?

Los principales puntos de interés en el barrio

tradicional de Santa Ana vendría a ser la
plazoleta principal, la Iglesia de Ana y el arco
de Santa Ana, estos puntos atraen al turismo
y generan comercio, tienen vías y veredas en
un buen estado y correctamente señalizados
para el buen transito.

2. ¿CUALES SON LAS PRINCIPALES CALLES

COMERCIALES? ¿EXISTEN CONFLICTOS
ENTRE PEATONES Y AUTOS EN ELLAS?

Entre las principales calles comerciales se

tiene la Av. Abancay en la que se encuentra
las áreas de vivienda y Av. Arcopata y la
Cuesta de Santa Ana en la que se genera
mayor interes economico.

3. ¿QUÉ PORCENTAJE DE LA POBLACIÓN

¿QUIENES SON LOS ACTORES
PUEDE ACCEDER A UN ESPACIO PÚBLICO DE
INSTITUCIONALES, U ORGANIZACIONES
CALIDAD A PIE?¿CUÁL ES LA COBERTURA Y
RELEVANTES PARA ESTE TEMA?
CALIDAD DE LAS CICLO RUTAS?

En lo que son veredas, el barrio se encuentra - Dirección de Desarrollo Urbano de la

muy bien implementado de espacios de Municipalidad del Cusco
circulación peatonal, sin embargo no cuenta - Oficina de Catastro de la Municipalidad del
con ciclovías lo cual sería necesario Cusco
implementar por la necesidad actual en la que - Plan Nacional de Desarrollo Urbano
se encuentran los residentes de esta zona.

INFORMACIÓN FUENTE

Plan de Desarrollo Urbano https://www.wamservices.org/gerencia-del-centro-historico/

del Cusco

Plan Maestro del Centro https://cusco.gob.pe/miscelanea/actualizacion-plan-maestro-centro-histo

Histórico rico-cusco-2018-2028/

Plan de Desarrollo Urbano https://cusco.gob.pe/plan-de-desarrollo-urbano-del-cusco-2013-2023/

de la Provindia de Cusco
 ÁREA DE ESTUDIO
Barrio de Santa Ana ,
Municipalidad de Cusco
 EXPERIENCIA PEATONAL
Barrio de Santa Ana ,
Municipalidad de Cusco

1 ACCESIBLE 3 DETERIORADO

Los pavimentos están en excelente estado de Los pavimentos sufren cierto grado de deterioro, que
manutención, existen rampas que permiten el acceso afecta pero no impide completamente la utilización del
y desplazamiento seguro de personas con espacio.
discapacidad en todo el espacio.

2 FUNCIONAL 4 INUTILIZABLE

Los pavimentos están en general en buen estado de Los pavimentos están en un nivel de deterioro tan alto
manutención, pero no son accesibles para que presentan un riesgo para la seguridad de los
discapacitados. usuarios.

1 2 3 4
 MAPA DE SERVICIO DE
TRANSPORTE PÚBLICO Y TAXIS
Barrio de Santa Ana ,
Municipalidad de Cusco

En buen estado, accesible y

P
RUTAS DE AUTOBUSES

agradable Señor del Cabildo

P Equipamiento básico
Satélite

P Sin infraestructura
Equipamiento básico

T Terminal de taxis
Batman

C Concentración de vehículos

OBSERVACIONES:
El barrio de Santa Ana cuenta en su gran mayoría con paradero en buen estado,
accesibles y muy bien implementados y con una minoría que aún no cuenta con
una infraestructura definida, sin embargo se encuentran perfectamente señalizados
 En buen estado, accesible y
P

RUTAS DE AUTOBUSES
agradable Señor del Cabildo

P Equipamiento básico
Satélite

P Sin infraestructura
Equipamiento básico

T Terminal de taxis
Batman

C Concentración de vehículos
 En buen estado, accesible y
P

RUTAS DE AUTOBUSES
agradable Señor del Cabildo

P Equipamiento básico
Satélite

P Sin infraestructura
Equipamiento básico

T Terminal de taxis
Batman

C Concentración de vehículos
 CONCLUSIONES

¿Qué aprendiste hoy en terreno que no hubieras descubierto con un análisis de

fuentes secundarias?

El realizar este análisis nos permitió observar el tránsito peatonal y vehicular que
se tiene de una manera más profunda, nos permitió conocer las rutas vehiculares y
falta de espacios como paraderos y espacios para personas discapacitadas y
ciclistas.

¿Cuales son las principales fortalezas de este sector?

El barrio de Santa Ana respecto a su movilidad urbana no cuenta con grandes

fortalezas debido al mismo hecho de encontrarse en pleno Centro Histórico ya que
los parámetros podo permiten que se realicen grandes intervenciones como lo
sería la implementación de ciclovías y una mejor señalización para el peatón.

¿Cuales son los principales problemas que se pueden resolver a través de la

inversión en el espacio público?

Los problemas más resaltantes vienen a ser la falta de espacios para ciclistas y
espacios que faciliten la movilidad de personas discapacitadas, estos podrían ser
los problemas que requieran mayor inversión pública para facilitar el tránsito
peatonal.
 1. IDENTIFICA LOS PRINCIPALES ESPACIOS
PÚBLICOS EN EL MUNICIPIO ¿ EXISTE UN
BALANCE DE GÉNERO ENTRE SUS
USUARIOS A DIFERENTES HORAS DEL
DÍA?¿ CORRESPONDE LA PROPORCIÓN
DE NIÑOS Y ADULTOS MAYORES CON LA
POBLACIÓN?

Al ser considerado una zona turistica y

comercial, se observa mayor cantidad de
turistas de 20 a 50 años visitando la plazoleta
y el arco de Santa Ana, de igual manera se
encuentra gran cantidad de niños jugando en
la plazoleta.

2. IDENTIFICA LAS POBLACIONES DE

MINORÍAS EN EL MUNICIPIO¿EXISTEN
CONFLICTOS ENTRE PEATONES Y AUTOS EN
ELLAS?

Se pudo observar que la minoría que vendría

a ser el 30% de la población no cuenta con
espacios bien implementados, para lo cual
debería de pensarse en una implementación
de estos espacios como rampas o pisos
podotáctiles..
3. ¿EXISTE SEGREGACIÓN
SOCIOECONÓMICA EN EL MUNICIPIO?¿HAY
¿QUIENES SON LOS ACTORES
ESPACIOS DE CALIDAD QUE ALOJEN A
INSTITUCIONALES, U ORGANIZACIONES
PERSONAS DE DIFERENTES NIVELES
RELEVANTES PARA ESTE TEMA?
SOCIOECONÓMICOS?¿QUÉ ESPACIOS
SIRVEN COMO “BISAGRA SOCIAL”?

La segregación socioeconómica se presenta - Dirección de Desarrollo Urbano de la

mayormente en el margen derecho del barrio, Municipalidad del Cusco
donde se encuentra la zona de viviendas, en - Oficina de Catastro de la Municipalidad del
esta parte mayormente es donde se puede Cusco
diferenciar una diferencia socioeconómica. - Plan Nacional de Desarrollo Urbano

INFORMACIÓN FUENTE

Plan de Desarrollo Urbano https://www.wamservices.org/gerencia-del-centro-historico/

del Cusco

Plan Maestro del Centro https://cusco.gob.pe/miscelanea/actualizacion-plan-maestro-centro-histo

Histórico rico-cusco-2018-2028/

Plan de Desarrollo Urbano https://cusco.gob.pe/plan-de-desarrollo-urbano-del-cusco-2013-2023/

de la Provindia de Cusco
 ÁREA DE ESTUDIO
Barrio de Santa Ana ,
Municipalidad de Cusco
 ÁREA DE ESTUDIO
Plazoleta de Santa Ana en el
Barrio de Santa Ana ,
Municipalidad de Cusco
 CONCLUSIONES

¿Qué aprendiste hoy en terreno que no hubieras descubierto con un análisis de

fuentes secundarias?

El realizar este análisis nos ayudó a comprender mejor las actividades que se
realizan en el espacio más transitado del barrio como lo es la plazoleta de Santa
Ana.

¿Cuales son las principales fortalezas de este sector?

Una de las fortalezas es que este espacio público nos permite grandes actividades
a lo largo del año, ya sean festividades tradicionales o la simple recreación de
personas residentes.

¿Cuales son los principales problemas que se pueden resolver a través de la

inversión en el espacio público?

Como nos dimos cuenta en los anteriores análisis, la falta de espacios para la
minoria de la población es notorio, por ende deberíamos enfocarnos más en el
poder facilitar estos espacios.
 PREGUNTAS CLAVE:

1. identifica los espacios públicos más

populares en el municipio. ¿CUALES
SON LAS CARACTERÍSTICAS FÍSICAS
QUE LOS VUELVEN ACOGEDORES?

Entre los espacios públicos más recurrentes

están: la plaza santa ana y la loza deportiva
del barrio debido a que las personas ya las
han vuelto parte de sus actividades.

2. Identifica las barreras urbanas o

espacios públicos subutilizados
¿CUALES SON LAS CARACTERÍSTICAS
FÍSICAS QUE LOS VUELVEN
INHÓSPITOS?
Una de las más grandes barreras en sí ,es el
desarrollo del barrio que debido a presentar
una pendiente pronunciada imposibilita el
acceso a algunos espacios y el recorrido del
barrio.

3. Identifica las calles en el barrio con ¿Quienes son los actores institucionales o
“escala humana”.¿COMO ES LA organizaciones relevantes para este tema?
EXPERIENCIA PEATONAL EN ESTOS
ESPACIOS COMPARADA CON CALLES - GERENCIA DEL CENTRO HISTÓRICO
DE ALTO VOLUMEN VEHICULAR ?
- PLAN MAESTRO DEL CENTRO
HISTÓRICO DEL CUSCO 2018-2028
El barrio cuenta con calles netamente
peatonales como la calle concepción que - PLAN DESARROLLO URBANO DE LA
aparte de brindar equipamiento urbano MUNICIPALIDAD DEL CUSCO
entorno a su recorrido , permite admirar el
paisaje de la ciudad del cusco por su - OFICINA DESARROLLO URBANO DE LA
desarrollo en pendiente. MUNICIPALIDAD DEL CUSCO

https://cusco.gob.pe/plan-maestro-del-centro-hi
PLAN MAESTRO DEL CHC. 2018-2028
storico/

PLAN DE DESARROLLO URBANO DE CUSCO https://www.wamservices.org/gerencia-del-ce

ntro-historico/
https://cusco.gob.pe/gerencia-de-desarrollo-urbano-y-rural/sub-gerencia-d
PLAN DE GERENCIA DEL CENTRO HISTÓRICO
e-ordenamiento-territorial/01-plan-de-desarrollo-urbano-provincia-cusco-2
013-2023

PLAN DE DESARROLLO URBANO DE https://cusco.gob.pe/plan-de-desarrollo-urban

PROVINCIA DEL CUSCO o-del-cusco-2013-2023/
ÁREA DE ESTUDIO
Barrio de Santa Ana , Municipalidad de Cusco

C
A

CLASIFICACIÓN DE FACHADAS PARA

ANÁLISIS

1 ESTIMULANTE 3 CIEGO

2 REGULAR 4 VACÍO
ACTIVIDAD DE FACHADAS
MANZANA “A”

leyenda de análisis: 3 1

1 ESTIMULANTE

2 REGULAR

1
3 CIEGO 2

4 VACÍO

3 2
ACTIVIDAD DE FACHADAS
MANZANA “B”

leyenda de análisis:

1 ESTIMULANTE

2 REGULAR
2
1
3 CIEGO

4 VACÍO

1 3
ACTIVIDAD DE FACHADAS
MANZANA “C”

1 leyenda de análisis:

1 ESTIMULANTE

2 REGULAR

3 CIEGO
2

4 VACÍO

1 2
ACTIVIDAD DE FACHADAS
MANZANA “D”

leyenda de análisis: 4 2

1 ESTIMULANTE

2 REGULAR

3 CIEGO 1

4 VACÍO

4 3
ACTIVIDAD DE FACHADAS
MANZANA “D”

leyenda de análisis:

1 ESTIMULANTE

2 REGULAR 3 2

3 CIEGO

4 VACÍO

1 3
4 3
 CONCLUSIONES

¿Qué aprendiste hoy en terreno que no hubieras descubierto con un análisis de

fuentes secundarias?

en cuanto el enfoque de un tema y el desglose correspondiente puede ayudar a

reconocer problemáticas que no salen a simple vista

¿Cuales son las principales fortalezas de este sector?

la diversidad de imagen urbana por la materialidad que los edificios exhiben desde
la época colonial hasta una epoca contemporanea

¿Cuales son los principales problemas que se pueden resolver a través de la

inversión en el espacio público?

una imagen urbana con un solo lenguaje al plantear un espacio de concertación y

diálogo de los residentes locales
 PREGUNTAS CLAVE:

1. ¿ESTÁ SATISFECHA LA DEMANDA DE

ESPACIOS PARA JUGAR Y HACER DEPORTE
? , ¿EXISTEN ESPACIOS DE CALIDAD PARA
ALOJAR EVENTOS CULTURALES ,
COMERCIALES Y CÍVICOS DE DIFERENTES
ESCALAS?

El barrio de santa ana cuenta con una loza

deportiva , la cual ya es insuficiente , además
cuenta con una plaza que en la actualidad se
da el uso de área comercial

2. ¿QUE PROGRAMAS O EVENTOS

CULTURALES O COMERCIALES SE REALIZAN
EN LOS ESPACIOS PÚBLICOS?, ¿QUIÉN LOS
CONVOCA?, ¿QUIEN PARTICIPA DE ELLOS ?

solo las ferias itinerantes en la plaza de santa

ana , organizada por el municipio del cusco ,
dirigido a la población , que sí asiste .

¿QUIENES SON LOS ACTORES

3. ¿QUE TIPO DE ACTIVIDADES ATRAEN O
INSTITUCIONALES O ORGANIZACIONES
RETIENEN A LAS PERSONAS EN LOS
RELEVANTES EN ESTE TEMA?
ESPACIOS PÚBLICOS DE TU BARRIO?
- GERENCIA DE TURISMO , CULTURA ,

La riqueza histórica que contiene como uno EDUCACIÓN Y DEPORTE .

de los barrios establecido desde el - PLAN MAESTRO DEL CENTRO
tawantinsuyo , contiene una variedad de
espacios para poder observar la ciudad del HISTÓRICO DEL CUSCO 2018-2028
cusco - OFICINA DESARROLLO CULTURAL DE LA
MUNICIPALIDAD DEL CUSCO

¿QUÉ INFORMACIÓN O DATOS EXISTENTES NECESITAS PARA ABORDAR ESTE TEMA?

GERENCIA DE TURISMO , CULTURA , https://www.wamservices.org/gerencia-de-turis

EDUCACIÓN Y DEPORTE . mo-cultura-educacion-y-deporte

https://cusco.gob.pe/plan-maestro-del-centro-hi
PLAN MAESTRO DEL CHC. 2018-2028
storico/
ÁREA DE ESTUDIO
Barrio de Santa Ana , Municipalidad de Cusco

Negocios o Propiedades Cerradas,

Abandonadas, o Vacantes

CLASIFICACIÓN DE NEGOCIOS PARA

ANÁLISIS:

En este análisis se Indicará en el mapa las propiedades o

negocios que aparentan estar en desuso, utilizando la
siguiente notación.

C CERRADO V VACANTE

A ABANDONADO
Negocios o Propiedades Cerradas,
Abandonadas, o Vacantes

EN EL BARRIO TODOS LOS NEGOCIOS

ESTÁN ACTUALMENTE EN USO.

TODOS EN
V VACANTE T USO

C CERRADO

A ABANDONADO
N. TURISMO

N. DE ABARROTES N. DE TRANSPORTES
Comercio Ambulante

C
C

LEYENDA PARA ANÁLISIS DE COMERCIO

AMBULATORIO

PUNTOS RECURRENTES DE
C COMERCIO AMBULATORIO
 CONCLUSIONES

¿Qué aprendiste hoy en terreno que no hubieras descubierto con un análisis de

fuentes secundarias?

Sobre la importancia de un análisis objetivo y detallado , ya que al enfocar el

estudio en un punto y este abordarlos desde el detalles te ayuda a reconocer y
establecer tanto los problemas y dificultades sobre el tema cultural

¿Cuales son las principales fortalezas de este sector?

La riqueza cultural y su desarrollo en pendiente

¿Cuales son los principales problemas que se pueden resolver a través de la

inversión en el espacio público?

El hecho de que no existe el equipamiento requerido para desarrollarse cultural y

socialmente.
 2.4. CONCLUSIONES Y CARTERA DE
PROYECTOS POR CADA COMPONENTE
 CONCLUSIONES

A. PRESERVACIÓN DEL PATRIMONIO

En nuestro ámbito de estudio hay una predominancia por el valor histórico y pertenecer de igual
manera al Centro Histórico del Cusco. Por otro lado se puede destacar que al ser un área
protegida destaca como un lugar turístico; sin embargo hay una deficiencia en cuanto al recojo
de los puntos de basura debido a que no están bien organizados los horarios de recojo o en
todo caso no se les ha informado a los residentes del Barrio.

B. MOVILIDAD SUSTENTABLE
Identificamos los puntos principales con mayor frecuencia de uso como los que son más
accesibles tanto para el público y los ciclistas. De tal manera que se pudo apreciar el
desplazamiento de las personas y los vehículos como también la falta de espacios como una
vía para ciclistas y espacios para personas discapacitadas, debido a que como bien se
menciona que el barrio se encuentra en una pendiente bastante pronunciada es necesario
contar de igual manera con accesos universales y rampas para una circulación equitativa.

C. EQUIDAD Y DIVERSIDAD
Se puede concluir que como se ha analizado el Barrio de Santa Ana si cuenta con las vías para
la movilidad urbana suficientes para el desplazamiento de los vehículos y las personas
articulando eficientemente los diversos espacios. En especial la Av. Abancay que se emplea
como un eje central distribuidos debido a que parte a la mitad el barrio volviéndose flexible y
por lo ya comentado, permitir articular un lado y el otro sin haber un conflicto con las demás
componentes.

D. DISEÑO URBANO A LA ESCALA HUMANA

El Barrio de Santa Ana por el mismo lugar donde está emplazado no permite en su mayoría;
que se dé la posibilidad de que un flujo recorrido. Partiendo de ello podemos concluir que por la
misma pendiente existente y al estar basado casi en su totalidad por recorridos peatonales la
zona es predominante en ese aspecto, mientras que por el lado de espacios de recreación solo
se tiene dos puntos para todo el barrio lo cual hace un llamado preocupante a la carencia de
éstos mismos espacios recreativos para la experiencia recreativa de los residentes y externos.

E. FOMENTO ECONÓMICO Y CULTURAL

En la zona analizada no se encontraron muchos espacios culturales, por otro punto la

economía en esta zona se basa en tiendas de abarrotes, en algunos casos tiendas turísticas y
restaurantes, por el estudio realizado el porcentaje de comercio y viviendas está equilibrada,
aparte que ahora ultimo se realizan mercadillos itinerantes en la zona de la plazoleta.
 CARTERA DE PROYECTOS

2.2.1. MOVILIDAD URBANA

Se puede concluir que como se ha analizado el Barrio de Santa Ana si cuenta con las vías para
la movilidad urbana suficientes para el desplazamiento de los vehículos y las personas
articulando eficientemente los diversos espacios. En especial la Av. Abancay que se emplea
como un eje central distribuidor.
Por lo que se propone un mantenimiento para las vías vehiculares como la Av. Abancay y la
cuesta de Santa Ana y no un proyecto que incluya la alteración de las mismas.

2.2.2. SEÑALIZACIÓN

Comprendiendo la tenencia o carencia de los semáforos, paraderos y señalización se propone

el que se ubique un paradero más para la intersección entre la Prolongación Conquista y la Av.
Apurímac concretándose un adecuado flujo y a la vez aumentar el señalamiento pertinente
correspondiente con la entidad a cargo, junto a la municipalidad y el Plan Maestro del
Desarrollo del Centro Histórico del Cusco.

2.2.3. VIVIENDA
Al notar el gran desorden que hay en las edificaciones se propone el emplear planes de
asesoramiento para los residentes, de tal manera que junto a profesionales especializados en
el tema como los arquitectos, puedan evaluar las infraestructuras de cada vivienda ya existente
y elaborar un informe que se le entregará a los propietarios como a la municipalidad pertinente
para adicionarse la información. Ayudando de igual manera a que las futuras edificaciones
puedan llevar un margen más delimitado acorde a la zona, el sector y la ubicación de donde va
a emplazar su futura edificación

2.2.4. USO DE SUELO

Junto a la propuesta ya planteada en el punto 2.2.3. VIVIENDA, basado en el alto uso de los
suelos empleados en residenciales junto a pequeños puestos de comercio emergentes de igual
manera se plantea un asesoramiento que permita que éstos pequeños puestos informales
cunpla con lo reglamentado no solo en el aspecto urbano y arquitectónico, sino en el
económico de igual manera.

2.2.5. INFRAESTRUCTURA Y SERVICIOS

En cuanto a los servicios, se propone mejorar el sistema de alcantarillado, puesto que se
observó que es un problema muy frecuente en esta zona, por otro punto los accesos a internet
se propondría implementar sistemas de wifi gratis en la plazoleta Santa Ana pues es un punto
de concurrencia de la zona, pues se pudo observar que muchos de los vecinos venían a pasar
el rato en esta plazoleta.
 CARTERA DE PROYECTOS

2.2.6. MEDIO AMBIENTE

Un punto muy importante para empezar es proponer contenedores de basura primero en una
zona estratégica de la zona, esta sería en la intersección entre la Av. Abancay y arones, por
otro lado colocar botes de basura diferenciado en cuanto a la plazoleta de Santa Ana y por
último implementar con más vegetación las áreas verdes que se tiene y de ser posible diseñar
un plan para la ampliación de las mismas o de poder contar con otra plaza o área verde de
acceso al público debido a que su predominancia también es deficiente.
3.1. GLOSARIO DE TÉRMINOS:

Escala Humana Se refiere a la utilización del hombre como patrón de medida para el
establecimiento de las proporcionalidades geométricas, armónicas,
justas y placenteras.

Mobiliario Urbano Conjunto de elementos utilitarios, ornamentales o conmemorativos

situados en los espacios públicos y en la vía pública, tales como:
luminarias, farolas, bancos, apeaderos, fuentes, esculturas, bustos,
estatuas, jardineras, cestos, señalizaciones, entre otros.

Vivienda Edificación cuya principal función es ofrecer refugio y habitación a las

personas, protegiéndose de las inclemencias climáticas y de otras
amenazas.

Conservación Conjunto de trabajos de mantenimiento o reparación que se realiza a

una edificación, vías públicas, redes técnicas o espacios urbanos,
para protegerlos del desgaste y prolongar su vida útil.

Corredores Comerciales Calles definidas por su carácter terciario, que concentran un alto
número de edificaciones con una tipología mixta, donde las plantas
bajas están preparadas para asimilar funciones de comercios,
gastronomía y servicios en general, reservando las plantas altas para
la función residencial.

Espacio Público Espacios libres constituidos por plazas, plazuelas y otros, que se
producen como resultado del ensanche de las vías de circulación,
parques, isletas con vegetación y/o mobiliario, paseos y también las
calles y demás vías de circulación, así como las correspondientes
áreas tributarias de las instalaciones públicas y de servicios públicos.

Espacio Público Histórico Se considera espacio público histórico las plazas, plazuelas, paseos y
parques heredados del pasado, que constituyeron focos de animación
de la ciudad por su actividad social y económica, y que han sido, al
mismo tiempo, elementos integradores de su imagen urbana.

Intersecciones Espacio que se forma por el cruce de dos (o más) calles, a partir del
trazado de una línea imaginaria entre las esquinas de las manzanas
que tributan a ella.

Manzana Se entiende por manzana la medida básica que surge de la unión de

la masa urbana y el tránsito.

Plazoleta Sistema de espacios públicos de la ciudad colonial, asociado a las

construcciones religiosas, que fungía como su antesala.

Portal Público Pórtico o espacio conformado por columnas y paredes, paralelo a

calles o vías que así los tuviesen establecidos por condicionales
obligatorias, el cual permite un libre movimiento de peatones y
vehículos

Tipologia Urbana Estudios de tipos o modelos urbanos en virtud de su trama,

características físicas, ambientales, históricas y socioeconómicas.
3.2. BIBLIOGRAFÍA

Clima Perú. (15 de Junio de 2021). Obtenido de Clima Perú:

https://www.clima.com/peru/cusco/santa-ana

DELGADO SANCHEZ, E. Z. (2017). LOS ATRACTIVOS COLONIALES DEL BARRIO TRADICIONAL

DE SANTA ANA Y SU REPERCUSIÓN EN LA DEMANDA TURÍSTICA, CUSCO - 2017. Cusco:
UNIVERSIDAD ANDINA DEL CUSCO.

ENTIDAD MUNICIPAL PRESTADORA DE SERVICIOS DE SANEAMIENTO DEL CUSCO S.A. (2013).

MEJORAMIENTO DEL SERVICIO DE AGUA POTABLE ZONA NO R OCCIDENTAL DE LA
CIUDAD DEL CUSCO, PROVINCIA DEPARTAMENTO - CUSCO. Cusco: ENTIDAD MUNICIPAL
PRESTADORA DE SERVICIOS DE SANEAMIENTO DEL CUSCO S.A.

ENTIDAD MUNICIPAL PRESTADORA DE SERVICIOS DE SANEAMIENTO DEL CUSCO S.A. (2018).

FORMULARIOS. Cusco: ENTIDAD MUNICIPAL PRESTADORA DE SERVICIOS DE
SANEAMIENTO DEL CUSCO S.A.

MUNICIPALIDAD PROVINCIAL DEL CUSCO. (2013). MEJORAMIENTO DEL SERVICIO DE

ORDENAMIENTO TERRITORIAL EN LA MUNICIPALIDAD PROVINCIAL DEL CUSCO. Cusco:
MUNICIPALIDAD PROVINCIAL DEL CUSCO.

MUNICIPALIDAD PROVINCIAL DEL CUSCO. (2018). REGLAMENTO ACTUALIZACIÓN PLAN

MAESTRO CENTRO HISTÓRICO CUSCO 2018 – 2028. Cusco: MUNICIPALIDAD PROVINCIAL
DEL CUSCO.

MUNICIPALIDAD PROVINCIAL DEL CUSCO. (2019). Actualización del Plan Maestro del Centro
Histórico del Cusco 2018 - 2028 - Versión Resumida . Cusco: MUNICIPALIDAD PROVINCIAL
DEL CUSCO.

SUPERINTENDENCIA NACIONAL DE SERVICIOS DE SANEAMIENTO. (2013). DETERMINACION DE

LA FÓRMULA TARIFARIA, ESTRUCTURA TARIFARIA Y METAS DE GESTIÓN APLICABLE A
LA EMPRESA DE SERVICIO DE AGUA POTABLE Y ALCANTARILLADO SEDACUSCO S.A.
Cusco: SUPERINTENDENCIA NACIONAL DE SERVICIOS DE SANEAMIENTO.
3. ANEXOS
TABLAS MEDIOAMBIENTALES:
3.1. FOTOGRAFÍAS:
3.1. FOTOGRAFÍAS:
3.1. FOTOGRAFÍAS:

Fuente:
Propia(Mayo,2021)
 02 DESARROLLO DE PROYECTO URBANO
2.1 CARTERA DE PROYECTOS
2.1.1 PRESERVACIÓN DEL PATRIMONIO
2.1.2 MOVILIDAD SUSTENTABLE
2.1.3 EQUIDAD Y DIVERSIDAD
ÍNDICE II
2.1.4 DISEÑO URBANO A LA ESCALA HUMANA
2.1.5 FOMENTO ECONÓMICO Y CULTURAL

2.2. DISEÑO DEL OBJETO URBANO - ARQUITECTÓNICO

2.2.1 PLANTA DE LOCALIZACIÓN
2.2.2 TOPOGRAFÍA
2.2.2.1 PLANO TOPOGRÁFICO
2.2.2.2 SECCIONES LONGITUDINAL
2.2.2.3 SECCIONES TRANSVERSAL
2.2.3 ARQUITECTÓNICOS
2.2.3.1 MASTER PLAN
2.2.3.2 PLANTA ARQUITECTÓNICA GENERALE
2.3. DISEÑO DEL OBJETO ARQUITECTÓNICO ESPECÍFICO
2.3.1 PRESERVACIÓN DEL PATRIMONIO
2.3.2 MOVILIDAD SUSTENTABLE
2.3.3 EQUIDAD Y DIVERSIDAD
2.3.4 DISEÑO URBANO A LA ESCALA HUMANA
2.3.5 FOMENTO ECONÓMICO Y CULTURAL

3.1 REPRESENTACIONES 3D
2.1 CARTERA DE PROYECTOS
 PRESERVACIÓN DEL PATRIMONIO

PROBLEMÁTICA PROYECTOS INTENCIONES

Al formar parte del Centro Histórico del CENTRO CULTURAL

Cusco y destacar como espacio turístico
entonces se fomenta la una gran
variabilidad en la zona, por lo mismo que la
transferencia del arte y la cultura de
diferentes partes del mundo en ese lugar
como punto de encuentro de varias
personas es inexistentes.

Al no haber espacios de recojo de basura

RECOJO DE BASURA
se genera grandes montones que
perjudican el paisaje y al ser un espacios
con bastante frecuencia de personas causa
problemas.

La presencia de áreas verdes son muy MEJORAMIENTO DE

escasos por lo que el paisaje natural es LA PLAZOLETA DE
deficiente y poco cuidado. SANTA ANA

Un mirador que no es potencializado ni MEJORAMIENTO DEL

mantenido adecuadamente causa bastante MIRADOR SANTA
disconformidad en todos los visitantes ANA
manchando el paisaje cultural.
 MOVILIDAD SUSTENTABLE

PROBLEMÁTICA PROYECTOS INTENCIONES

Para la situación actual y como parte de CALLE CON

potencializar la zona a intervenir no se CICLOVÍA
cuentan con ciclovías que permitan un
mayor flujo en torno a los distintos medios
de desplazamiento que existen, por lo que
podrían ocasionar accidentes o puntos
conflictivos en las distintas vías vehiculares
y peatonales que existen.

MEJORAMIENTO E
Como parte del entorno del barrio no
IMPLEMENTACIÓN
existen falta de paraderos; sin embargo el
DE PARADEROS
estado actual en el que se encuentran es
deficiente y en mal estado, por lo que se
dará una reubicación además de mejorarlo.

Las actuales zonas de recorrido netamente

peatonales no cuentan con la diversificación
acorde al lugar o a los vecinos de la zona PEATONALIZACIÓN
por lo que al estar un estado que no DE LA CUESTA
responde a ciertas necesidades de la SANTA ANA
población del barrio se busca la habilitación
peatonal de estos espacios como parte del
carácter urbano.
 EQUIDAD Y DIVERSIDAD

PROBLEMÁTICA PROYECTOS INTENCIONES

No se encontraba ningún espacio

netamente para el uso del
vecindario/barrio por lo que a falta de
ello causa que las actividades que CENTRO VECINAL
deberían, como lo son las culturales,
educativas, sociales y deportivas
darse no sucedan imposibilitando el
desarrollo de las relaciones entre la
comunidad.

Al ser un área con una deficiencia en

torno a las áreas verdes que tiene; y por
ende a los espacios culturales
recreativos que son necesarios en cada
barrio o comunidad; además de ello la PARQUE CULTURAL
falta de un espacio como tal donde se
reconozca al Barrio de Santa Ana como
parte de la identificación de una
sociedad y una arquitectura de hace
muchos siglos correspondiendo a la BIO HUERTO
actualidad junto con la diversidad
cultural y artística presente en el lugar
que proviene no solo de sus residentes,
también de sus visitantes.
 DISEÑO URBANO A LA ESCALA HUMANA

PROBLEMÁTICA PROYECTOS INTENCIONES

No hay una tipificación de las calles

importantes o de desplazamiento público CONECTOR
peatonal como tal con presencia de AMBIENTAL Y ÁRBOL
vegetación empobreciendo el paisaje URBANO VIARIO
natural que forma parte del barrio.

El alumbrado público se encuentra en un

estado descuidado;por lo que las MEJORA DEL
condiciones visuales al momento de ALUMBRADO
desplazarse no son seguras, eficientes PÚBLICO
ni cómodas.

Al no tener mantenimiento parte del

mobiliario urbano se ha visto perjudicado IMPLEMENTACIÓN
al igual que son básicos por lo que se MOBILIARIO URBANO
busca revitalizar esos lugares públicos
de descanso.
 FOMENTO ECONÓMICO Y CULTURAL

PROBLEMÁTICA PROYECTOS INTENCIONES

Dentro del barrio no existen mercados
más que simples tiendas de abarrotes, y
mucho menos uno enfocado a las
artesanías de la ciudad y la región como MERCADO
foco de atracción turística; por lo mismo ARTESANAL
que cada uno de los locales comerciales
es para artesanos de distintas
localidades del municipio

Dentro del barrio no existen mercados

más que simples tiendas de abarrotes,
por lo mismo que no hay diversidad en
MERCADO
cuanto a la adquisición de nuevos
ITINERANTE
productos fuera del barrio; sin embargo
al no estar presente una itinerancia
interregional la monotonía de la zona se
vuelve palpable en los residentes

Dentro del barrio no existen mercados

más que simples tiendas de abarrotes,
por lo mismo que no hay un MERCADO DE
establecimiento como tal en el barrio ABASTOS
que abastezca o responda a las
necesidades de los residentes.
2.2 DISEÑO DEL OBJETO URBANO
PLANO DE UBICACION
2.2.2 TOPOGRAFÍA
1.2.2.1 PLANO TOPOGRÁFICO
 1.2.2.1 PLANO TOPOGRÁFICO

FUENTE: GOOGLE EARTH

 1.2.2.2 SECCIONES TRANSVERSALES

FUENTE: GOOGLE EARTH

 1.2.2.2 SECCIONES TRANSVERSALES

FUENTE: GOOGLE EARTH

 1.2.2.3 SECCIONES LONGITUDINALES

FUENTE: GOOGLE EARTH

2.2.3 ARQUITECTÓNICOS
1.2.3.1 MASTER PLAN
A. PRESERVACIÓN DEL PATRIMONIO

CENTRO CULTURAL

RECOJO DE BASURA

MEJORAMIENTO DE LA PLAZOLETA DE
SANTA ANA

MEJORAMIENTO DEL MIRADOR SANTA ANA

B. MOVILIDAD SUSTENTABLE

CALLE CON CICLOVÍA

MEJORAMIENTO E IMPLEMENTACIÓN DE
PARADEROS
MEJORAMIENTO DE LAS ZONAS DE
RECORRIDO PEATONAL

C. EQUIDAD Y DIVERSIDAD

CENTRO COMUNAL

PARQUE CULTURAL

BIO HUERTO

D. DISEÑO URBANO Y ESCALA URBANA

CONECTOR AMBIENTAL Y ÁRBOL URBANO

VIARIO

MEJORA DEL ALUMBRADO PÚBLICO

IMPLEMENTACIÓN DE BANCOS

PARADORES DE MOTOS Y BICICLETAS

E. FOMENTO ECONÓMICO Y CULTURAL

MERCADO ARTESANAL

MERCADO ITINERANTE

MERCADO DE ABASTOS
MASTER PLAN
MASTER PLAN
1.2.3.2 PLANO GENERAL
 1.3. DISEÑO DEL OBJETO
ARQUITECTÓNICO ESPECÍFICO
2.3 DISEÑO DEL OBJETO URBANO
1. CENTRO CULTURAL
2. MEJORAMIENTO DE PARADEROS
3. IMPLEMENTACIÓN DE BASUREROS
4. MEJORAMIENTO DE LA PLAZOLETA DE
SANTA ANA
5. MEJORAMIENTO DEL MIRADOR
 PRESERVACIÓN DEL PATRIMONIO

CENTRO CULTURAL
1.UBICACIÓN 3.OBJETIVOS
Esta edificación esta destinada a la creación, producción, promoción y
difusión de las artes y la cultura.
El Centro Cultural busca dar un espacio que pueda potenciar el turismo y
brindar una mayor identidad a los habitantes del barrio para poder realizar
actividades culturales, actividades artísticas y que puedan potencializar la
actividad social en dicho sector.

IMPLEMENTACIÓN DE UN CENTRO
CULTURAL

2.DESCRIPCIÓN
El Centro Cultural es un espacio que permite tanto a los
habitantes del barrio como a visitantes poder tener un 4.SECCIÓN REFERENCIAL
espacio de encuentro social en el que puedan compartir
actividades en común. Lugar relacionado con hechos
históricos, actividades, asentamientos humanos y
transformaciones del territorio o con un edificio o una
estructura, independientemente de que se halle en estado de
ruina o haya desaparecido, donde la localización por sí
misma posee valores históricos, arqueológicos, técnicos o
culturales.
 PRESERVACIÓN DEL PATRIMONIO
MEJORAMIENTO DE PARADEROS Y IMPLEMENTO DE BASUREROS
1.UBICACIÓN 3.OBJETIVOS
Un principal problema del barrio de Santa Ana era la acumulacion de basura
en ciertos puntos de el area intervenida, es por ello que estos depósitos nos
ayudarán a mantener los espacios muchos más limpios y saludables.
Por otro lado la accesibilidad en esta zona es muy limitada es por ello que los
paraderos se ubicaron en lugares estratégicos para que las personas no
tengas que tener un largo recorrido a sus viviendas.

LEYENDA

DEPÓSITOS DE BASURA

MEJORA DE PARADEROS

2.DESCRIPCIÓN
Los depósitos de basura se proporcionan en puntos
estratégicos donde se encontró gran acumulacion de basura,
para que de esta manera se mejore la salubridad del lugar,
por otro punto la modernización de los paraderos se
considera para que haya una mejor accesibilidad y
conformidad de las personas que vivan por esta zona, En los depósitos de basura de se proporciona dos maceteros a los costados,
también ubicando en zonas estratégicas para un fácil estos tienen la función de disipar un poco el olor que estos puedan generar,
desplazamiento a sus viviendas o centros laborales. para que no cause incomodidad en los ciudadanos.
 PRESERVACIÓN DEL PATRIMONIO

1. UBICACIÓN MEJORAMIENTO DE LA PLAZOLETA Y MIRADOR

2. DESCRIPCIÓN
Planteamiento de ambos
proyectos en el mismo espacio
complementandose y basándose
en la forma original de su
distribución. Las nuevas formas de
las áreas verdes junto al mobiliario
y la correspondencia con el área
de protección histórica no
perjudica la imagen del barrio.
Se dio principalmente la integración de mobiliario acorde con lo
permitido en la norma: bancos, botes de basura, alumbrado público de
estilo colonial (faroles).
El espacio se concibe bajo el pensamiento de proporcionarle a los
MEJORAMIENTO DE LA MEJORAMIENTO DEL MIRADOR
PLAZOLETA DE SANTA ANA SANTA ANA usuarios del barrio un lugar donde puedan recrearse junto a un diseño
más versátil pero conservador.

3. OBJETIVOS
Como principal objetivo se tiene el la plazoleta y mirador
proporcionarle a todos los usuarios teniéndose en cuenta
del Barrio de Santa Ana una área el acceso universal.
verde/ espacio público para su uso
recreativo más atractivo y versátil. El dimensionamiento
adecuado del espacio
Al darse la remodelación se para no
permitió el replantear el recorrido desproporcionar lo las
que se tenía netamente dentro de áreas verdes de lo
edificable.
 PRESERVACIÓN DEL PATRIMONIO

4. PLANO 5. RENDERS

MOBILIARIO (FAROLES Y BANCAS) MIRADOR

1. IMPLEMENTACIÓN DE CICLOVÍAS
2. MEJORAMIENTO E IMPLEMENTACIÓN
DE PARADEROS
3. PEATONALIZACIÓN DE LA CUESTA DE
SANTA ANA
 MOVILIDAD SUSTENTABLE

CALLE CON CICLOVÍA

1. UBICACIÓN
2. PLANO

DESARROLLO DE LA CICLO VIA

3. SECCIÓN TRANSVERSAL La ciclovía que atraviesa todo el barrio santa ana se

desarrolla en paralelo a las vías :
- Arcopata
- Apurimac
- Abancay
Esto se dará a través de la revitalización de las vías
principales del barrio, adicional contará con paradores de
bicicletas y espacios de descanso

4. DESCRIPCIÓN
 MOVILIDAD SUSTENTABLE

CALLE CON CICLOVÍA

5. PARADORES DE BICICLETAS
6. VISTAS
La ciclovía que atraviesa todo el barrio
santa ana se desarrolla en paralelo a las
vías :
- Arcopata
- Apurimac
- Abancay
Esto se dará a través de la revitalización
de las vías principales del barrio,
adicional contará con paradores de
bicicletas y espacios de descanso

7. OBJETIVO

Ante la situación actual o situaciones similares es claro que el barrio , como la

ciudad , requieren alternativas de transporte con menos riesgos ese es el
objetivo de este proyecto , afrontar las necesidades actuales .
 MOVILIDAD SUSTENTABLE

PEATONALIZACIÓN CUESTA SANTA ANA

1. UBICACIÓN

Por su pendiente la cuesta de santa ana al ser una vía de un sentido (bajada)
representa una problemática por ser de mucho riesgo al descender vehículos por
la calle , por factores como la no adherencia de los neumáticos al material de
piso de via

2. SECCIÓN TRANSVERSAL
ARCO DE SANTA ANA

DESARROLLO DEL EMPLAZAMIENTO

Dotar de mayor seguridad y áreas públicas al barrio

santa ana y ala par generar un espacio de mayor
generación económica turística y local
IMPLEMENTACION DE AREAS VERDES

3. OBJETIVO
 MOVILIDAD SUSTENTABLE

PEATONALIZACIÓN CUESTA SANTA ANA

4. VISTAS

VISTA DIRECTA

ARCO DE SANTA ANA

3. OBJETIVO

Dotar de mayor seguridad y áreas públicas al barrio

santa ana y ala par generar un espacio de mayor
generación económica turística y local
1. PARQUE CULTURAL
2. BIOHUERTO
3. CENTRO VECINAL
 EQUIDAD Y DIVERSIDAD

1. UBICACIÓN PARQUE CULTURAL BIO HUERTO

2. DESCRIPCIÓN
El Parque Cultural permite la
expresión de diversas
actividades artísticas en un
formato topográfico de
andenería con una variación
entre un metro y cinco metros
adecuándose al terreno. Se
da su circulación y
accesibilidad universal me-
-diante rampas en su totalidad. Para romper con la presencia de una
geometría rígida la forma de las plazas principales y complementarias
son circulares o curvadas permitiendo su conexión de manera dinámica
y versátil.
PARQUE CULTURAL BIO HUERTO El Biohuerto está ubicado en una zona proporcionada netamente para
la actividad con una accesibilidad desde la parte inferior o lateral por el
conector ambiental planteado.
3. OBJETIVOS
Como principal objetivo se tiene el del tamaño del barrio
proporcionarle al barrio un espacio en su totalidad.
diferente a un parque común
debido a que es necesario la El Biohuerto da una
expresividad de las artes en todos posibilidad de que se
lados, en especial siendo un lugar produzca insumos
turístico que forma parte del centro propios de la zona y a
histórico. su vez un fomento
económico diverso
Brindar un área verde mucho más complementario al
extensa para la correspondencia parque.
 EQUIDAD Y DIVERSIDAD

4. PLANO

MOBILIARIO BIOHUERTO PLAZA PRINCIPAL

5. RENDERS
 EQUIDAD Y DIVERSIDAD

CENTRO VECINAL
1.UBICACIÓN

MEJORAMIENTO DE LA CANCHA
DEPORTIVA

IMPLEMENTACIÓN DE UN CENTRO
VECINAL

2.DESCRIPCIÓN
Un centro comunitario es aquel edificio diseñado para la
realización de actividades culturales, educativas, sociales y
deportivas.

3.OBJETIVOS
El centro cultural y vecinal pretende fomentar las actividades
deportivas y culturales que constituyan una instancia que
acoja tanto a niños, como jóvenes y adultos, permitiendo la
canalización de las energías de las personas en actividades
productivas, pretende también, facilitar la labor de orden
social.
1. CONECTOR AMBIENTAL
2. MEJORA DE ALUMBRADO PÚBLICO
3. IMPLEMENTACIÓN DE MOBILIARIO
URBANO
DISEÑO URBANO A LA ESCALA HUMANA

CONECTOR AMBIENTAL
1. UBICACIÓN

2. DESCRIPCIÓN
El conector ambiental del barrio santa ana se desarrolla en el pasaje. concepción que
al ser una vía peatonal central ofrece mayor movilidad y accesibilidad para el barrio .

CUBIERTA PARCIAL DEL

RECORRIDO
MEJORAMIENTO DEL CONECTOR
AMBIENTAL

3. SECCIÓN A.A

ESPACIOS VERDES DE DESCANSO

 DISEÑO URBANO A LA ESCALA HUMANA

CONECTOR AMBIENTAL
4. VISTAS

INGRESO DE ARCOPATA

CONECTOR AMBIENTAL

ÁREAS INTERACTIVAS
 DISEÑO URBANO A LA ESCALA HUMANA
MEJORA DE ALUMBRADO PÚBLICO
1.UBICACIÓN 3.OBJETIVOS
Uno de los objetivos del alumbrado público consiste en proporcionar una
buena iluminación en las calles durante la noche, aparte que este detalle hace
que disminuya los puntos ciegos donde se puedan prestar para crímenes o
para que sean lugares inseguros, por otro punto el alumbrado público tiene la
función de decoración en la calles.

Alumbrado
pùblico

2.DESCRIPCIÓN
El alumbrado público permite que las calles estén bien
iluminadas en la noche, aparte que estas cumplen con un fin
decorativo y normativo, puesto que segun norma se tiene que
tener un modelo establecido para la zona que conforma el
casco histórico.

CORTE A-A
1. MERCADO DE ABASTOS
2. MERCADO ARTESANAL
3. MERCADO ITINERANTE
 FOMENTO ECONÓMICO Y CULTURAL

MERCADO ABASTOS MERCADO ARTESANAL

1.UBICACIÓN
2.DESCRIPCIÓN
El mercado de abastos funciona con “puestos de venta” de construcción estable
destinado al comercio de productos alimenticios, en este caso se encuentra
adyacente a un mercado artesanal.

3.OBJETIVOS
Ambos tienen como objetivo el
poder brindar al barrio espacios
para la compra de productos de
primera necesidad, también el
mejorar el sector turístico ya que
la parte del comedor del mercado
estará directo al mirador creando
así más actividades para el
MERCADO ARTESANAL
usuario, de igual manera el
MERCADO DE ABASTOS mercado artesanal buscará dar a
conocer la cultura del sector,

4.SECCIÓN REFERENCIAL
 FOMENTO ECONÓMICO Y CULTURAL

1. UBICACIÓN MERCADO ITINERANTE

2. DESCRIPCIÓN
El mercado itinerante no es
una edificación como tal, está
más enfocado a ser
modulable y poder armarse o
desarmarse con el tiempo
(mobiliario).

Se concibe mediante un
espacio que forma parte del
Parque Cultural. De tal manera que en las grandes plazas planteadas
se colocan una serie de módulos que permiten que el mercado
itinerante se de en diversos momentos y horas del día, mes o año. Sin
ser una edificación fija, mas si como parte del espacio acomodándose
MERCADO ITINERANTE
en las plazas de diversos tamaños con diversos diseños que permiten
su armado y desarmado práctico para los usuarios.
3. OBJETIVOS
Como principal objetivo se tiene el de dinero en el barrio al
proporcionarle al barrio la darse la presencia de
diversificación y caracterización de productos de otros
éste mercado itinerante como distritos o zonas que no
parte de satisfacer las se encuentran a la
necesidades pasajeras que mano o simplemente
puedan surgir en cualquier llaman la atención.
momento.
Generar una mayor
Como parte del fomento variabilidad en la rutina
económico permite un gran flujo del usuario del barrio.
 FOMENTO ECONÓMICO Y CULTURAL

4. PLANO

5. RENDERS

BIOHUERTO

PLAZA
PRINCIPAL

MÓDULOS
FOMENTO ECONÓMICO Y CULTURAL

6. MÓDULOS
3.1. REPRESENTACIONES 3D
VISTAS GENERALES
VISTAS GENERALES
VISTAS GENERALES
