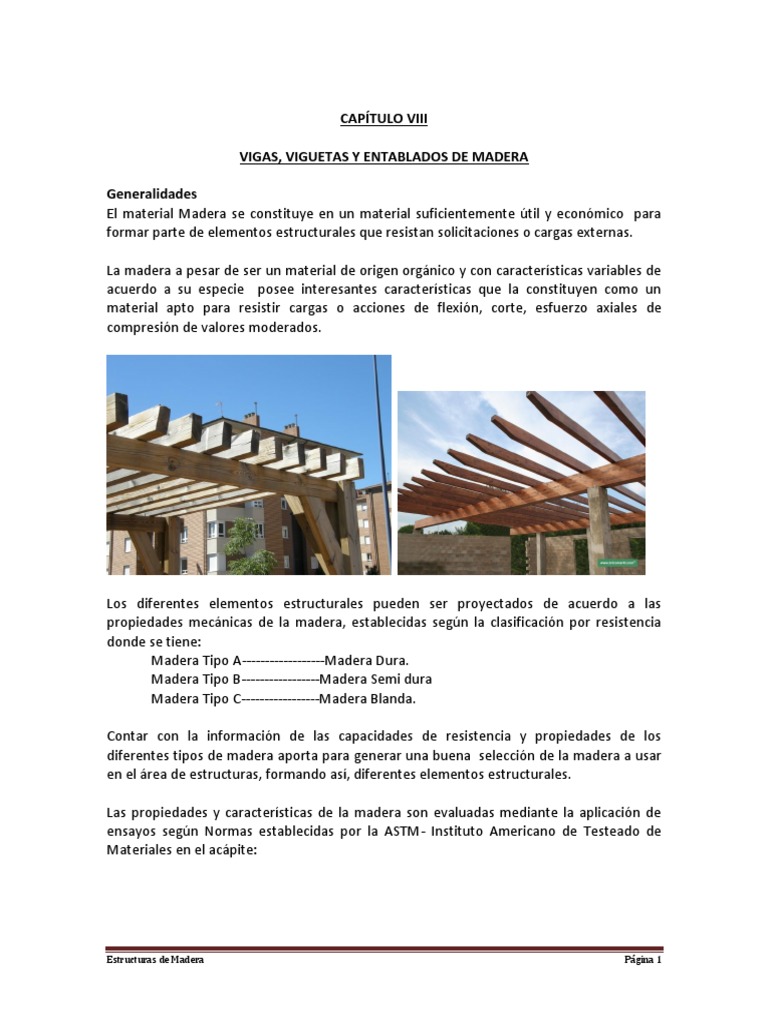

CAPÍTULO VIII

VIGAS, VIGUETAS Y ENTABLADOS DE MADERA

Generalidades
El material Madera se constituye en un material suficientemente útil y económico para
formar parte de elementos estructurales que resistan solicitaciones o cargas externas.

La madera a pesar de ser un material de origen orgánico y con características variables de

acuerdo a su especie posee interesantes características que la constituyen como un
material apto para resistir cargas o acciones de flexión, corte, esfuerzo axiales de
compresión de valores moderados.

Los diferentes elementos estructurales pueden ser proyectados de acuerdo a las

propiedades mecánicas de la madera, establecidas según la clasificación por resistencia
donde se tiene:
Madera Tipo A------------------Madera Dura.
Madera Tipo B-----------------Madera Semi dura
Madera Tipo C-----------------Madera Blanda.

Contar con la información de las capacidades de resistencia y propiedades de los

diferentes tipos de madera aporta para generar una buena selección de la madera a usar
en el área de estructuras, formando así, diferentes elementos estructurales.

Las propiedades y características de la madera son evaluadas mediante la aplicación de

ensayos según Normas establecidas por la ASTM- Instituto Americano de Testeado de
Materiales en el acápite:

Estructuras de Madera Página 1

 Normas de los ensayos de la madera
Normas ASTM

 ASTM C 271/ C271M – 05: Método de prueba estándar para determinación de la densidad del
núcleo tipo sándwich o en capas de algunos materiales.
 ASTM C 272 – Standard 01: Método de prueba para absorción de agua en los materiales laminares
básicos estructurales o con estructura de núcleo tipo sándwich.
 ASTM C 273/C 273M: Método de prueba estándar para medir la resistencia a la cizalla de un
material con núcleo tipo sándwich o laminar.
 ASTM C 297/ C 297M: Método de prueba estándar para la resistencia a la tracción en plano.
 ASTM C 364/ C 364M-7: Método de prueba estándar para la resistencia a la compresión de canto.
 ASTM C 365/ C 365M-05: Método de prueba estándar para las propiedades de compresión en plano
 ASTM D 9 a 05: Estándares de terminología relacionada con madera y productos basados en
madera.
 ASTM D143: definen los métodos de ensayo para determinar las propiedades mecánicas, incluyendo
la resistencia a la flexión, resistencia a la tracción y resistencia a la cizalla de la madera.
 ASTM D 905: Método de prueba estándar para la evaluación de uniones adhesivas usadas en la
madera.
 ASTM D 906: Trata acerca de las propiedades de resistencia de los adhesivos para un tipo de
contrachapado usado en construcción sometido a corte por tensión.
 ASTM D 1037-06A: Métodos de prueba estándar para la evaluación de las propiedades de la fibra
de base-madera.
 ASTM D 3043-00: Métodos de prueba estándar para paneles estructurales en flexure1.
 ASTM D 3044-Metodo 94: Prueba estándar para el módulo de corte basado en paneles de madera
estructural.
 ASTM D 3500-90: Métodos de prueba estándar para paneles de madera estructurales a tension

 ASTM D 3501-05A: Métodos de prueba estándar para tableros de madera estructurales a

compresión.

En nuestro medio es normal en los laboratorios de Resistencia de materiales desarrollar

pruebas en piezas modelo de por ejemplo el ensayo de piezas de madera para la
evaluación de la humedad relativa de la pieza. (Verificación de madera seca).
Ensayos a la resistencia a flexión.

Estructuras de Madera Página 2

Prueba de ensayo triaxial de piezas a flexión:

Estructuras de Madera Página 3

Estructuras de Madera Página 4
Propiedades de la Madera:
Módulo de Elasticidad longitudinal “E”: Constante propia del material que define el
comportamiento del mismo a la deformación de la pieza.

Cuando se analizan elementos sometidos a efectos de flexión, donde las fibras formadoras
de la sección tienden a doblar la pieza estableciendo zona traccionada y zona
comprimida, traducida mediante la línea de deformación o flecha deformada, el módulo
de elasticidad establecerá la resistencia a la deformación de la sección.

Las deflexiones (deformadas) en elementos de madera seca sometidos a flexión en vigas

deben ser calculadas con el valor de módulo de elasticidad E mín correspondiente al
grupo de la madera estructural especificado.

Estructuras de Madera Página 5

- Para entablados o grupos de piezas similares usados para formar una estructura única
debe utilizarse el Epromedio.
- Elementos similares en dimensión y en del mismo grupo de resistencia pueden
también determinarse con Epromedio, siempre y cuando se tengan por lo menos cuatro
elementos similares, y sea posible una redistribución de la carga.
Valores extraídos de la tabla 7.2. del manual de Diseño de estructuras de madera del
Acuerdo de Cartagena.

Las deflexiones deben calcularse en elementos de madera, cuya deflexión depende del
tipo o categoría de la madera en los siguientes casos:
Combinación más desfavorable de:
a. Cargas permanentes y sobrecargas de servicio.(CM+ CV)
b. Sobrecargas de servicio actuando solas.(CV)

- Para usos industriales u otros no residenciales pueden usarse limitaciones menos

exigentes a criterio del diseñador.

- Puede ser suficiente L/200 para cargas totales:

L
 máx 
K
Dónde:
L= luz entre caras de apoyos o la distancia de la cara del apoyo al extremo, en el caso
de volados.

Se admiten como valores límite de deformaciones los siguientes:

Grupo A ------Ʌadm =

Grupo B ------Ʌadm =

Estructuras de Madera Página 6

 Grupo C ------NO se utiliza para resistir cargas, solo para estructuras
provisionales

Para elementos cuya relación de luz a peralte, L/h, es mayor que 14 las deformaciones de
corte pueden despreciarse.
Módulo de Elasticidad Transversal “G”:
Puede considerarse, conservadoramente, como G = E/25.

Las deflexiones pueden calcularse con los métodos de la resistencia de materiales.

El módulo de elasticidad de la madera en compresión es diferente del módulo de

elasticidad en tracción, pero no se comete un error apreciable al considerarlos iguales.

Excepto cuando se usan madera del grupo C, el diseño de vigas está controlado o
gobernado por deflexiones (rigidez).

Deformaciones Diferidas

Cuando las cargas son aplicadas en forma continua por períodos largos, las deformaciones
de los elementos de madera son mayores que las correspondientes deformaciones
instantáneas.

La magnitud de las deformaciones diferidas depende de la duración de la carga, el nivel de

los esfuerzos aplicados en forma continua, el contenido de humedad al momento de
aplicar la carga y las variaciones en el contenido de humedad de la madera.

Para la determinación de las dimensiones necesarias por resistencia no deberá hacerse

ninguna mayoración de las cargas aplicadas.

Apoyos por aplastamiento:

La formación de elementos estructurales conformados en madera, los cuales se hallen
sometidos a efectos de flexión, son evaluados e idealizados como piezas de unión rígida
y/o móvil que restringen acciones.

Al evaluar las posibles formas de apoyar elementos de madera para generar idealmente
apoyos rígidos y móviles tendríamos:

Estructuras de Madera Página 7

Aplicaciones de Vigas en Construcciones Civiles:

REQUISITOS DE RESISTENCIA.-

Esfuerzos Normales de flexión.-

Mc M
 =   fm
I z
h h EN
z = módulo de la sección.

I bh 3 h bh 2
z ; I ; c  z b
c 12 2 6

Estructuras de Madera Página 8

 6* M
  =  fm
bh 2

fm = Esfuerzo máximo admisible en flexión (dados en la tabla 8.3).

fm (kg/cm2)
Grupo A 210
Grupo B 150
Grupo C 100

Estos esfuerzos admisibles pueden incrementarse en un 10% al diseñar entablados o

viguetas si hay una acción de conjunto garantizada. No debe hacerse un incremento
similar en los esfuerzos admisibles en compresión perpendicular a las fibras, ya que en
este caso los efectos son locales.

Relación de Eficiencia de la sección: Para lograr establecer una relación de forma entre la
base y la altura de una viga de sección rectangular, tal que la capacidad resistente de esta
viga sea la mayor posible, se puede aplicar la relación optima donde las dimensiones que
se generen el mayor momento de inercia posible.

Bajo este análisis se obtiene que la relación óptima geométrica en elementos

rectangulares de madera será:

Que nos sugiere que se podrá asumir una escuadría de madera para el diseño de una viga
donde se debe procurar que la altura sea 1,73 veces la dimensión de la base.

Esfuerzos Cortantes.- Representa las acciones perpendiculares al eje de longitudinal

de la pieza y como estas actúan sobre la sección propuesta de la escuadría de la madera

 = H = rasante  Esfuerzo cortante paralelo a las fibras

 = V = prop. dicho  Esfuerzo cortante perpendicular a las fibras.

 >>  ( no requiere verificarse)

VQ
 
Ib
Para una sección rectangular:
Estructuras de Madera Página 9
 h EN máx

b
3V
  < fv
2 bh

fv (kg/cm2)
Grupo A 15
Grupo B 12
Grupo C 8

fv = f (paralelo a las fibras)

Estos esfuerzos pueden incrementarse en un 10% al diseñar entablados o viguetas si hay

una acción de conjunto garantizada.

 Por lo general, los elementos están apoyados en el borde inferior y cargados en la

parte superior, porque en las zonas de apoyo se introducen compresiones en la
dirección perpendicular a las fibras. Estas compresiones modifican el estado de
esfuerzos de modo tal que los esfuerzos de corte en las zonas de los apoyos no son
críticos.

R
 = b.a. = área de contacto o apoyo
b.a
 Para simplificar el diseño se supone que los efectos de corte más desfavorables se
presentan en secciones ubicadas a distancias de los apoyos iguales al peralte, y que
en estas secciones la distribución de esfuerzos puede determinarse con la teoría de
vigas:

Estructuras de Madera Página 10

 VQ
 
Ib

 Debe ponerse especial cuidado al verificar esfuerzos de compresión en la dirección

perpendicular a las fibras en los puntos de aplicación de cargas concentradas:

R
c = < fc
b.a

8.2.3. Compresión Perpendicular a las fibras.-

El esfuerzo de compresión promedio en la dirección perpendicular a las fibras debe

verificarse en los apoyos y otros puntos donde hay cargas concentradas en áreas
pequeñas.

El esfuerzo de compresión se calcula por:

R
 c 
b.a

Donde:
R = fuerza aplicada o reacción
b.a = área de contacto o apoyo

c = no debe exceder los límites, fc, dados en la tabla 8.5:

fc (kg/cm2)
Grupo A 40
Grupo B 28
Grupo C 15

8.3.- ESTABILIDAD.-

En elementos sometidos a flexión según el eje fuerte de la sección transversal

puede ocurrir pandeo lateral – torsional antes que los esfuerzos alcancen los valores
admisibles.

Estructuras de Madera Página 11

 Las vigas, viguetas y elementos similares deben arriostrarse adecuadamente para
evitar el pandeo lateral de las fibras en compresión.

La tabla 8.6 del manual presenta reglas empíricas para arriostramiento adecuado
en función de la relación peralte a ancho en dimensiones comerciales (h/b).

Resumen de Esfuerzos Admisibles de la Madera:

Aplastamiento en unión de Muro y piezas de madera:

El área de apoyo o sustentación de las vigas o viguetas debe ser lo suficientemente
resistente para que las fatigas no sean excesivas con respecto las admisibles.

Estructuras de Madera Página 12

 DETALLE DE EMPOTRAMIENTO EN
MUROS Empotramiento

Am/2

Viga de Madera

Base de Mortero

MATERIAL de APOYO DE Esfuerzo

MADERA Aplastamiento
kg/cm2
ADOBE 4.0
Ladrillo Gambote 4.0
Ladrillo Hueco 5.0
Am
Hormigon 6.0
Ancho Muro
Piedra 45

Detalle de pisos entablonado:

Estructuras de Madera Página 13

Estructuras de Madera Página 14
 Formas de Unión

Estructuras de Madera Página 15

Estructuras de Madera Página 16
Estructuras de Madera Página 17
