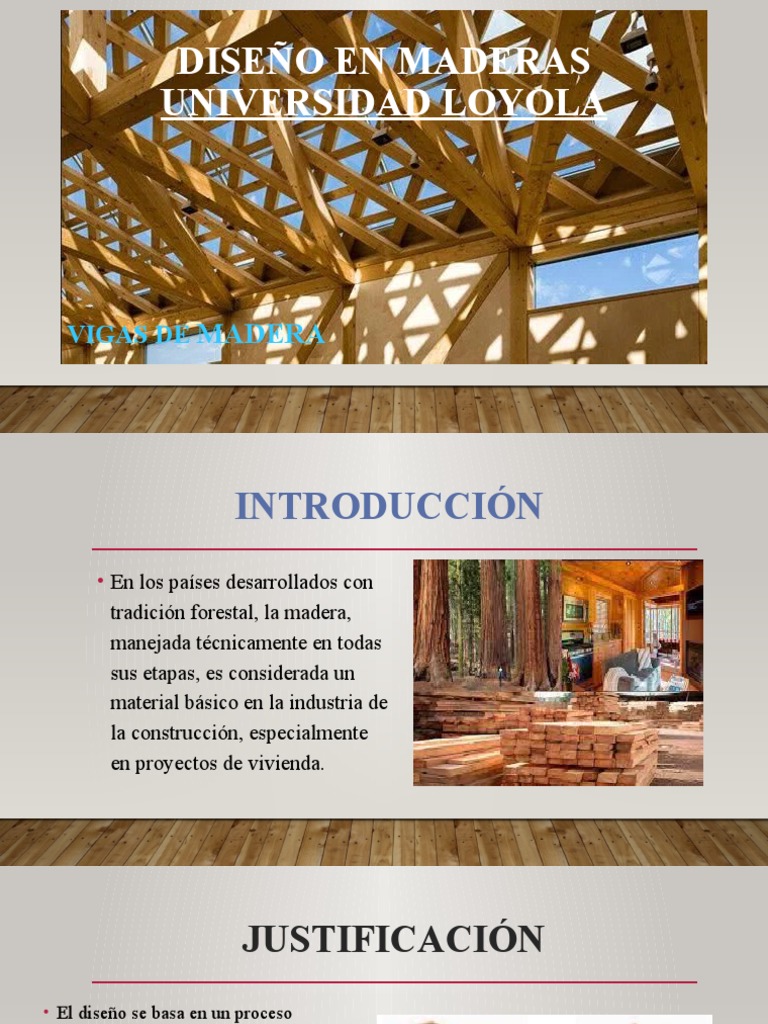

DISEÑO EN MADERAS
UNIVERSIDAD LOYOLA
VIGAS DE MADERA
INTRODUCCIÓN
• En los países desarrollados con
tradición forestal, la madera,
manejada técnicamente en todas
sus etapas, es considerada un
material básico en la industria de
la construcción, especialmente
en proyectos de vivienda.
JUSTIFICACIÓN
• El diseño se basa en un proceso
iterativo. Se inicia con una sección
inicial y se verifica su resistencia y la
deflexión generada, luego se procede
a cambiar o confirmar la sección. Los
procedimientos muestran la
verificación con la sección final.
OBJETIVO GENERAL
• Establecer una simplificación en
la selección de elementos
estructurales de entrepiso en el
sistema de construcción, para
edificaciones de uno y dos pisos.
OBJETIVOS ESPECIFICOS
Hacer el análisis estructural pertinente para la simplificación de los
elementos estructurales de entrepiso.
Proponer gráficos y tablas con los resultados obtenidos.
Hacer recomendaciones de dimensionamiento de elementos estructurales
de vigas de entrepiso utilizando la herramienta desarrollada.
MARCO TEÓRICO
DISEÑO DE VIGAS
Una viga es un elemento estructural que resiste cargas transversales.
Generalmente, las cargas actúan en ángulo recto con respecto al eje
longitudinal de la viga. Las cargas aplicadas sobre una viga tienden a
flexionarla y se dice que el elemento se encuentra a flexión. Por lo
común, los apoyos de las vigas se encuentran en los extremos o cerca de
ellos y las fuerzas de apoyo hacia arriba se denominan reacciones.
PROPIEDADES DE LA SECCIÓN
CENTROIDES
Además de la resistencia de la madera,
caracterizada por los esfuerzos unitarios
admisibles, el comportamiento de un miembro MOMENTO DE INERCIA
estructural también depende de las dimensiones y
la forma de su sección transversal, estos dos
factores se consideran dentro de las propiedades
de la sección.
RADIO DE GIRO
DEFLEXIÓN ADMISIBLE
Se llama flecha o deflexión a la deformación que acompaña a la flexión
de una viga, vigueta o entablado. La flecha se presenta en algún grado
en todas las vigas, y el ingeniero debe cuidar que la flecha no exceda
ciertos límites establecidos.
Combinación más desfavorable de cargas permanentes y sobrecargas de servicio.
Sobrecargas de servicio actuando solas.
DEFLEXIÓN ADMISIBLE
Se recomienda que para construcciones residenciales estas no excedan los límites indicados en la
siguiente Tabla:
Las consideraciones para DEFLEXIÓN ADMISIBLE
definir la flecha pueden ser:
La determinación de las cargas siempre incluye algún grado de aproximación
El módulo de elasticidad de cualquier pieza individual de madera siempre es un valor
aproximado.
Existen diferentes restricciones en la deformación estructural debido a la distribución de
cargas, resistencias en las uniones, rigidez debida a elementos no estructurales de la
construcción, etc.
DEFLEXIÓN ADMISIBLE
Las deflexiones en vigas deben ser calculadas con el módulo de
elasticidad Emin del grupo de la madera estructural especificado.
Para entablados debe utilizarse el E promedio, las deflexiones en
viguetas y elementos similares pueden también determinarse con
el E promedio, siempre y cuando se tengan por lo menos cuatro
elementos similares, y sea posible una redistribución de la carga.
DEFLEXIÓN ADMISIBLE
Los módulos de elasticidad para los tres grupos de maderas estructurales considerados se
indican en la tabla 3.2.:
REQUISITOS DE RESISTENCIA
FLEXIÓN
Para cualquier tipo de viga se puede calcular el momento flexionante máximo generado por la
carga. Si se desea diseñar una viga para resistir esta carga, se debe seleccionar un miembro con
una sección transversal de forma, área y material tales, que sea capaz de producir un momento
resistente igual momento flexionante máximo; lo anterior se logra usando la fórmula de la
flexión.
Por lo común la fórmula de la flexión se escribe como:
SECCIÓN TRANSVERSAL, DISTRIBUCION DE ESFUERZOS
NORMALES PRODUCIDOS POR FLEXION
SECCIÓN TRANSVERSAL, DISTRIBUCION DE
ESFUERZOS
Sustituyendo los datos para una viga rectangular y para obtener
el esfuerzo de la fibra extrema tendremos:
SECCIÓN TRANSVERSAL, DISTRIBUCION DE
ESFUERZOS
Los esfuerzos de compresión y de tensión producidos por flexión (σ), que actúan
sobre la sección transversal de la viga, no deben exceder el esfuerzo admisible, fm,
para el grupo de madera especificado.
CORTE
ESFUERZO CORTANTE
LOS ESFUERZOS CORTANTES UNITARIOS HORIZONTALES NO
ESTÁN UNIFORMEMENTE DISTRIBUIDOS SOBRE LA SECCIÓN
TRANSVERSAL DE UNA VIGA. EL ESFUERZO DE CORTE EN UNA
SECCIÓN TRANSVERSAL DE UN ELEMENTO A UNA CIERTA
DISTANCIA DEL PLANO NEUTRO PUEDE OBTENERSE MEDIANTE:
DONDE:
En esta expresión se tiene:
τ= esfuerzo cortante unitario horizontal, en cualquier
punto específico de la sección.
V= fuerza cortante vertical total en la sección elegida
S= momento estático con respecto al eje neutro del área
de la sección transversal.
I= momento de inercia de la sección transversal de la
viga con respecto a su eje neutro.
b= ancho de la viga en el punto en el que se calcula τ.
PARA UNA VIGA DE SECCIÓN RECTANGULAR EL
MÁXIMO ESFUERZO DE CORTE RESULTA AL SUSTITUIR:
ESFUERZO CORTANTE EN UNA VIGA
ESFUERZO MAXIMO ADMISIBLE PARA CORTE
PARALELO A LAS FIBRAS, FV (KG/CM2)
ESCUADRÍA ÓPTIMA
ESCUADRÍA ÓPTIMA
LA DEFORMACIÓN GOBIERNA EL DISEÑO, ENTONCES DEBE ENCONTRARSE
DIMENSIONES QUE GENEREN EL MAYOR MOMENTO DE INERCIA POSIBLE.
VIGAS COMPUESTAS
VIGAS REFORZADAS LATERALMENTE CON PERFILES DE ACERO
LOS COMPONENTES DE UNA VIGA REFORZADA CON ACERO SE SUJETAN FIRMEMENTE
ENTRE SI CON PERNOS QUE LOS ATRAVIESAN, DE MODO QUE LOS ELEMENTOS ACTÚEN
COMO UNA SOLA UNIDAD.
PRINCIPIO: “LA DEFORMACIÓN VERTICAL DE
AMBOS MATERIALES DEBE SER LA MISMA”.
• Cuando las vigas de madera se refuerzan por medio de perfiles de acero dispuestos
lateralmente, habrá que tener en cuenta para efectos de cálculo, los distintos módulos de
elasticidad, del acero Ea y de la madera Em. Bajo la hipótesis de que tanto los perfiles de
acero como la viga de madera experimentan la misma deformación vertical, esto ocurre
siempre y cuando el elemento de unión (perno) este adecuadamente apretado
ENTONCES SIGUIENDO EL PRINCIPIO, Y PARA UNA VIGA SIMPLEMENTE
APOYADA CON UNA CARGA Q UNIFORMEMENTE DISTRIBUIDA SE TIENE:
VIGAS ACOPLADAS MEDIANTE CUÑA
HORIZONTAL DE MADERA
• La figura muestra el acoplamiento de 2 vigas mediante un grupo de cuña-perno. Estos
acoplamientos se utilizan especialmente en la construcción de puentes. Con el
acoplamiento se pretende construir grandes basas de altura “h” comprendidas entre 60 cm
y 80 cm: 60<h<80 cm.
Ø
CUÑA h
a T2 2
t a
e h
T1
h
2
T3 PERNO
b
h [cm] h [cm] b [cm]
t ; d 5 t; e 1" ;
12 - 20 15 - 20 10
El estudio de estos acoplamientos no obedece a desarrollos teóricos (teoremas, etc.), Estos
valores referenciales han sido determinados experimentalmente (Norma Alemana DIN)
La madera de la cuña debe ser por lo menos del mismo grupo que la madera de las vigas y
el acero del perno no debe ser corrugado.
Ante la acción de las cargas, las vigas que intervienen en el acoplamiento tienden a
deslizarse las unas respecto a las otras. Entonces se origina la fuerza “T 1” de aplastamiento
sobre la penetración de la cuña en la madera.
T1 a b t
Donde: σa = Esfuerzo de aplastamiento de la madera en la cuña, (30 k/cm2 - 50 k/cm2).
Cuando se aprietan los pernos se generan las fuerzas “T2” sobre la cabeza de las cuñas,
experimentalmente se ha determinado que “T2” depende del diámetro del perno:
2
T2 f s A p ; fs ; (0.5 - 0.6)
4
Ante la acción de cargas los pernos presionan sobre el hueco que se ha hecho en la madera
para introducir los pernos, está presión está representada por “T3”.
T3 (150 - 170) 2 ; Donde en cm.
Entonces la capacidad de carga (de resistencia) del grupo cuña-perno será:
T=T1+T2+T3
En esta suma T1 es dominante y muchas veces solamente se toma éste, dejando T2 y T3 como
factores de seguridad
AHORA DETERMINAREMOS EL NÚMERO DE CUÑAS
b h3
I cg (Momento de inercia de toda la escuadría) 2
Z Z 12 h
Q (Momento estático) h h 3
b
2 4
Con este valor es posible calcular la fuerza Entonces el número de cuñas será:
horizontal que origina el deslizamiento entre vigas:
H
M MAX n
H T
Z
Es conveniente, para estar del lado de la seguridad sustituir T por T 1.
Finalmente, en el punto medio entre 2 cuñas adyacentes se ubicará un perno.
EJEMPLO
Encontrar la escuadría de una viga de 6.5 metros de longitud, que se encuentra simplemente
apoyada, y soporta una carga uniformemente distribuida de 0.3 toneladas por metro.
El esquema es el siguiente:
q = 0.3 t/m
A B
6.5m
Se debe elegir el grupo al cual pertenece la madera a utilizar; en este caso se usará madera del GRUPO
A, que será el ALMENDRILLO.
Para hallar la carga debido al peso propio se debe asumir la base y la altura de la sección de la madera; para
asumir una sección aproximada se debe recurrir a las siguientes ecuaciones:
h 1.73 b M
ad f
Z
Donde la primera ecuación es la relación de escuadría óptima, y la segunda ecuación es la ecuación de
flexión, donde M es el momento por carga viva y Z es el módulo de la sección, entonces:
M M 6M
ad f 6M 2M
Z bh 2
b h2 Sustituyendo la el valor de la altura de la escudaría óptima: ad f 3
6 b (1.73 b) 2
b
2M
b3
Entonces: ad f
Ahora se halla el momento producido por la carga viva:
CT L2 300 6.52
M 1584.38 k m
8 8
Pero además se debe hacer incidir el coeficiente de seguridad a flexión (se tomará el valor de 2).
Entonces la base será:
2 158438 h 1.73 14.45 25cm
b 14.45cm
3 210
2
Pero como por lo general la comercialización de la madera se realiza en pulgadas, se ve por conveniente
redondear las dimensiones de la sección, y además aumentarla un poco debido a que no se tomó en
cuenta el peso propio:
El peso propio será:
Pp b h Pp = 800 k/m3 . 0.15 m . 0.25 m = 30 k/m
La carga total será:
C T q Pp CT = 330 k/m
Las reacciones serán:
qL 650 6.5
RA RA 1072.5 k R B 1072.5 k
2 2
Los esfuerzos internos serán los que se presentan en el siguiente diagrama; el momento máximo se
calcula con:
C T L2 330 6.5 2
M MAX 1742.81 k m
8 8
q = 0.3 t/m
Diagrama de esfuerzos internos:
Pp
A B
6.5m
1072.5 k 1072.5 k
1072.5 k
CORTANTES
3.25m
1072.5 k
Mmax=1742.81 k.m.
MOMENTOS
Mmax
FLEXIÓN :
Como este valor es menor al
6 M max 6 174281 2
σf 2
σf 2
111 .54 k / cm
bh 15 25 admisible, entonces cumple.
ad f 210
[Link] f 1.88
El coeficiente de seguridad a la flexión será: f 111 .54
Este coeficiente es muy bajo, debe salir mayor o igual a 2, entonces se sospecha que se deberá cambiar
de escuadría, pero por razones académicas se continuará el ejercicio.
CORTE:
3 Q max 3 1072.5
τ 4.29 k / cm 2
2 bh 2 15 25
Como este valor es menor al admisible, entonces cumple. ad 15
[Link] 3.50
El coeficiente de seguridad al corte será: 4.29
DEFORMACION:
La deformación admisible será: ad f L (cm) 650
275
275
2.36 cm
La flecha que produce la carga será:
5 q l4 5 3.3 650 4
f 4.13 cm
384 E I 15 253
384 95000
12
Como este valor es mayor al admisible, entonces falla, CAMBIAR ESCUADRIA!
Los tres fenómenos (flexión, corte y deformación) no son aislados, se presentan simultáneamente. En
general en las maderas la deformación es el fenómeno más peligroso, mas que la flexión, mas que el
corte. Por eso se exige en las maderas un coeficiente de seguridad para la deformación entre 1.5 a 2.
AFINAMIENTO Para el afinamiento se va añadiendo de pulgada en pulgada.
El peso propio será: Pp b h Pp = 800 k/m3 . 0.15 m . 0.35 m = 42 k/m
La carga total será: C T q Pp CT = 342 k/m
DEFORMACION: 5 q l4 5 3.42 650 4
f 1.56 cm
La flecha que produce la carga será: 384 E I 15 353
384 95000
12
Como este valor es menor al admisible, entonces cumple.
El coeficiente de seguridad a la deformación será:
adf 2.36
[Link] f 1.51
f 1.56
Este valor de coeficiente de seguridad a la deformación entra en el rango
recomendado de 1.5 a 2, por lo tanto, la escuadría asumida cumple.
Nota.- La deformación gobierna el diseño (es el efecto más desfavorable
para maderas).
Los coeficientes de seguridad sirven para asegurar la estructura ante cargas
que no hubiesen sido consideradas, o algunos defectos de la madera que se
va a emplear.
Otra alternativa del ejercicio anterior hubiese sido modificar las condiciones
de apoyo, como por ejemplo en vez de ser simplemente apoyado, que fuese
empotrado-empotrado para así disminuir la deformación.
DINTEL DE VENTANA (MADERA GRUPO B)
ESTIMACIÓN DE CARGA QUE ACTÚA SOBRE LA VIGA
50
ESTIMACIÓN DE CARGA QUE ACTÚA SOBRE LA VIGA
HALLANDO H
𝐶𝑜𝑛𝑢𝑛 α =60
→ h=1,99 m → h=2 m
CALCULO DEL ÁREA
1,15∗ 2
𝐴=2 ( 2 )→ 𝐴=2,3 𝑚
2
ESTIMACIÓN DE CARGA QUE ACTÚA SOBRE LA VIGA
CALCULO DE X
2 1
= → 𝑥=0,575 𝑚
1,15 𝑥
PARA EL LADRILLO
𝑁𝑜 . 𝑑𝑒 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜𝑠 =130 𝑢𝑛𝑖
2
𝑚
𝑃𝑒𝑠𝑜 𝑝
=2,5 𝐾𝑔
𝑐𝑎𝑑𝑎 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜
𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒𝑙 𝑙𝑎𝑑𝑟𝑖𝑙𝑙𝑜=130 ∗ 2,5∗ 2,3=747,5 𝐾𝑔→ 𝟕𝟒𝟖 𝑲𝒈
ESTIMACIÓN DE CARGA QUE ACTÚA SOBRE LA VIGA
PARA MORTERO
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑢𝑛𝑎 h𝑖𝑙𝑒𝑟𝑎 𝑑𝑒 𝑚𝑜𝑟𝑡𝑒𝑟𝑜=0,02 ∗0,25 ∗1,15=0,006 𝑚 3
𝑁𝑜 . 𝐻𝑖𝑙𝑒𝑟𝑎𝑠=30
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑚𝑜𝑟𝑡𝑒𝑟𝑜=30∗ 0,006=0,18 𝑚 3
𝑃𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑜 𝑑𝑒𝑙 𝑚𝑜𝑟𝑡𝑒𝑟𝑜 =2200 𝐾𝑔
3
𝑚
𝑃𝑒𝑠𝑜 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒𝑙 𝑚𝑜𝑟𝑡𝑒𝑟𝑜=0,18 ∗ 2200=396 𝐾𝑔
𝑷𝒆𝒔𝒐 𝒕𝒐𝒕𝒂𝒍 : 𝑃 𝑇 =𝑃 𝐿𝑎𝑑 + 𝑃𝑚𝑜𝑟 =748+396 → 𝑷𝑻 =𝟏𝟏𝟒𝟒 𝑲𝒈
ESTIMACIÓN DE CARGA QUE ACTÚA SOBRE LA VIGA
DISTRIBUYENDO EL PESO EN LA LONGITUD
𝑃𝑇 1144 𝑲𝒈
𝑞= = → 𝒒= 𝟒𝟗𝟕 , 𝟒𝟎
𝐿 2,30 𝒎
ASUMIENDO ESCUADRILLA DEL DINTEL
2∗ 𝑀
𝑏=
√
3
𝑎𝑑 σ 𝑓
𝐶 𝑇 ∗ 𝐿2 497,40 ∗ 2,30
2
𝑀= → 𝑀= → 𝑀 =328,91 [ 𝐾𝑔 − 𝑚 ]
8 8
ASUMIENDO ESCUADRILLA DEL DINTEL
2∗ 𝑀 2 ∗ 32891
𝑏=
√
3
𝑎𝑑 σ 𝑓
→ 𝑏= 3
√
150
2
→ 𝑏=9,57 𝑐𝑚 → 𝒃=𝟏𝟎 𝒄𝒎
h=1,73∗ 𝑏 → h=1,73∗ 9,57 → h=16,56 𝑐𝑚 → 𝒉=𝟏𝟕 , 𝟓 𝒄𝒎
PESO PROPIO DE LA MADERA
𝑃𝑚𝑎𝑑 0,10 ∗ 0,175 ∗ 700 → 𝑃𝑚𝑎𝑑 =12,25 𝐾𝑔
𝑚
𝐶𝑎𝑟𝑔𝑎 𝑇𝑜𝑡𝑎𝑙 : 𝑞 𝑇𝑜𝑡𝑎𝑙 =497,4 +12,25 → 𝑞 𝑇𝑜𝑡𝑎𝑙 =509,65 𝐾𝑔
𝑚
FLECHA
2 ∗ 𝑞 ∗ 𝐿4 5 ∗5,097 ∗ 2304
𝑓= →𝑓 = → 𝑓 =0,52 𝑐𝑚
384 ∗ 𝐸 ∗ 𝐼 10∗ 17,5
3
384 ∗ 75000 ∗
12
COEFICIENTE DE SEGURIDAD
𝑎𝑑𝑓 0,92
𝐶 . 𝑆𝑒𝑔 𝑓 = = → 𝐶 . 𝑆𝑒𝑔𝑓 =1,77
𝑓 0,52
1,5<𝐶 . 𝑆𝑒𝑔𝑓 <2
DETALLE CONSTRUCTIVO
DETALLE CONSTRUCTIVO
q =1 t/m
DETERMINAR LA ESCUADRÍA DE MADERA PARA LA VIGA AB, Y DETERMINAR SI CORRESPONDE REFORZAR LA ESCUADRÍA CON PERFILES DE ACERO. EN EL SITIO LOS
TRONCOS SON JÓVENES Y POR CONSIGUIENTE DE POCO DIÁMETRO.
A B
7.0 m
Para hallar la carga debido al peso propio se debe asumir la base y
la altura de la sección de la madera, la máxima escuadría que se
puede encontrar en un bosque joven:
DEFORMACION:
LA DEFORMACIÓN ADMISIBLE SERÁ:
El coeficiente de seguridad de deformación es de 1.5 a 2, por lo
se asume un valor de 1.6, por lo tanto:
NECESARIAMENTE DEBE REFORZARSE LA ESCUADRÍA, PUES ELLA SOLA NO
ES CAPAZ DE RESISTIR A LA CARGA TOTAL. CONTINUAREMOS EL EJERCICIO
SOLAMENTE POR MOTIVOS ACADÉMICOS, PUES QUE ES TAN GRANDE LA
CARGA QUE DEBE ASUMIR EL ACERO EN PROPORCIÓN A LA MADERA
(RELACIÓN APROXIMADA DE 4 A 1) QUE SERÍA PREFERIBLE CONSTRUIR LA
VIGA DE OTRO MATERIAL (CONCRETO PURO O ACERO PURO).
LA SEPARACIÓN ENTRE PERNOS SERÁ DE 10 CM.
VENTAJAS
•TIENE UN EXCELENTE COMPORTAMIENTO COMO MATERIAL AISLANTE, TANTO DEL RUIDO
COMO DE LA TEMPERATURA.
• ES UN MATERIAL MUY DURADERO, SIEMPRE Y CUANDO LE APLIQUES EL TRATAMIENTO ADECUADO.
• SE REDUCEN LOS TIEMPOS DE CONSTRUCCIÓN Y SE EVITAN EN GRAN MEDIDA LOS
TIEMPOS DE SECADO O REPOSO.
• LA MADERA ES UN MATERIAL LIGERO CON UNA ALTA CAPACIDAD DE CARGA. POR TANTO
LAS ESTRUCTURAS SON MÁS LIVIANAS Y SE REQUIEREN CIMENTACIONES MENORES.
DESVENTAJAS
• ES UN MATERIAL SUSCEPTIBLE AL ATAQUE DE INSECTOS Y HONGOS. POR
ELLO, DEBERÁS TRATAR LA MADERA CON PRODUCTOS ESPECÍFICOS PARA
PREVENIR CUALQUIER RIESGO DE APARICIÓN.
• ES MUY VULNERABLE AL FUEGO Y ESO REQUIERE QUE TOMES PRECAUCIONES
EXIGENTES ANTE ELLO.
• ES SENSIBLE ANTE LA HUMEDAD, PUDIENDO INCREMENTAR O REDUCIR SU
TAMAÑO. DEBERÁS TOMAR MEDIDAS DE PRECAUCIÓN PARA ELLO.
CONCLUSIONES
• LA MADERA ES UN RECURSO NATURAL MUY VERSÁTIL. UNA DE SUS UTILIZACIONES ES LA
ESTRUCTURAL, POR LO QUE PUEDE SER UNA ALTERNATIVA TÉCNICAMENTE VIABLE PARA
LA CONSTRUCCIÓN DE VIVIENDAS SIN LA UTILIZACIÓN MASIVA DE CONCRETO Y ACERO.
• DE ACUERDO AL SISTEMA DESARROLLADO, LAS UNIONES Y CONEXIONES SON MUY
IMPORTANTES DENTRO DE LA ESTRUCTURA, DEBIDO A QUE ELLAS ASEGURARÁN EL
CORRECTO ENSAMBLAJE ENTRE CADA ELEMENTO PREFABRICADO Y, ADEMÁS,
GARANTIZARÁN LA CORRECTA TRANSMISIÓN DE CARGAS DE CADA UNO DE ELLOS HACIA
EL TERRENO.
GRACIAS ……
