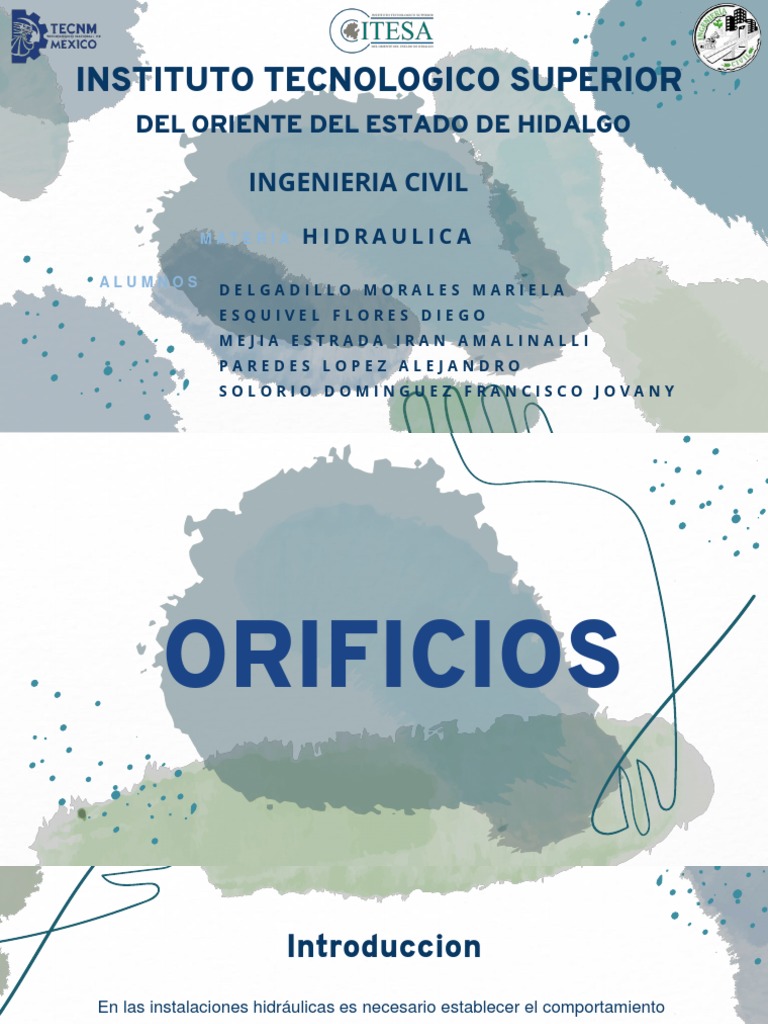

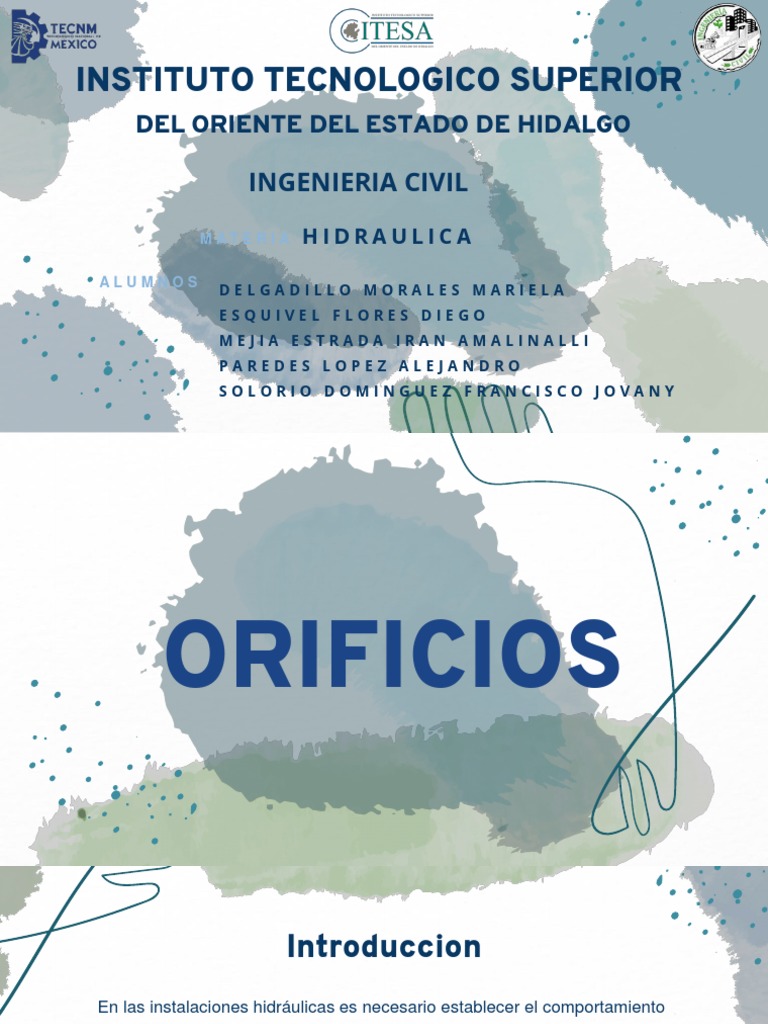

INSTITUTO TECNOLOGICO SUPERIOR

DEL ORIENTE DEL ESTADO DE HIDALGO

INGENIERIA CIVIL

M AT E R I A HIDRAULICA
ALUMNOS
DELGADILLO MORALES MARIELA
ESQUIVEL FLORES DIEGO
MEJIA ESTRADA IRAN AMALINALLI
PAREDES LOPEZ ALEJANDRO
SOLORIO DOMINGUEZ FRANCISCO JOVANY
ORIFICIOS
 Introduccion
En las instalaciones hidráulicas es necesario establecer el comportamiento
del flujo en todas las circunstancias que se puedan presentar en su
trayectoria en este caso un orificio por donde se libera el agua teniendo en
cuenta las características ideales del orificio que permiten modelar el
comportamiento de este en función de sus propiedades hidráulicas tomando
como base el cálculo de caudales y velocidades controladas y aspectos
geométricos del elemento de la conducción.
 ¿Qué son los orificios?

Los orificios son perforaciones, generalmente de forma regular y perímetro

cerrado, colocados por debajo de la superficie libre del agua en depósitos o
almacenamientos, tanques, canales o tuberías.
El orificio se utiliza para medir el caudal que sale de un recipiente o pasa a través
de una tubería el orificio en caso de un recipiente puede hacerse en la pared o en
el fondo
 Orificios
El chorro del fluido se contrae a una distancia corta en orificios de Arista aguda
las boquillas están constituidas por piezas tubulares adaptadas a los orificios y se
emplean para dirigir el chorro líquido en las boquillas de espesor de la pared y
debe estar entre dos y tres veces el diámetro del orificio
 Clasificacion
Estos puede realizarse de acuerdo a las condiciones de trabajo, es decir, descargando
libremente, ahogados parcialmente o sumergidos o a presión en el interior de una
tubería. De la misma manera la clasificación puede realizarse de acuerdo con su
forma, circular, cuadrada, rectangular, etcétera

Orificio de Orificios Orificio de pared

01 descarga libre 02 sumergidos o 03 delgada
ahogados

Orificio de pared Orificio de tubo

04 gruesa 05
 Orificios de descarga

Son aquellos en los que el nivel de

líquido de la descarga se encuentra
por debajo del orificio.
Orificios sumergidos o ahogados

Son aquellos en los que el nivel de

líquido de la descarga se
encuentra por encima y por debajo
del orificio, pueden ser de
dimensiones fijas o ajustable
Los orificios sumergidos con dimensiones fijas se usan cuando la carga de
líquido disponible es insuficiente para la operación adecuada de los
vertederos, debido a que si la carga H es baja un vertedero no funciona.
Orificio de pared delgada

En estos orificios el agua al salir tiene contacto con un solo

punto y lo llena completamente. La vena líquida sufre una
contracción, que llega a ser extrema en la parte que se
denomina vena o sección contractada o contraída.
 Orificio de pared gruesa

En estos orificios el agua al salir tiene

contacto en más de un punto, se le
puede dar forma abocinada para que
al salir el agua se forme un chorro
igual al diámetro del orificio.
 Orificio de tubo

La salida del orificio está conectada a

un tubo corto, es decir, el líquido no
sale a la superficie libre
inmediatamente, sino a un tubo de
pequeña longitud aproximadamente 2
o 3 veces el diámetro del orificio.
 FORMULA
PARA ORIFICIOS
● El caudal que pasa a través de un orificio de cualquier tipo está dada por la
siguiente ecuación general

𝝅 𝟐
𝑸 = 𝑪𝒅 ∅ 𝟐𝒈𝑯
𝟒

Q = caudal
h = altura de carga desde la superficie hasta el centro del orificio
∅
= diámetro del tubo
g = gravedad
Cd= coeficiente de descarga
 Coeficiente de descarga
Es la relación entre el caudal real que pasa a través del dispositivo y el caudal teórico.
Se utilizan las formulas:

El coeficiente Cd no es constante varia según el dispositivo

 Coeficiente de Velocidad
Es la relación entre la velocidad media real
en la sección recta de la corriente (chorro) y
la velocidad media igual que se tendría sin
rozamiento

Coeficiente de Contracción Cc
Es la relación entre área de la sección
recta contraída de una corriente (chorro)
y el área del orificio a través del cual
fluye.
 Calculo del caudal real de un orificio
Para determinar el caudal real de un orificio se debe considerar la velocidad real y el
área real por tal razón se deben considerar los coeficientes de velocidad Cv y
contracción Cc
 Determinacion del coeficiente de
velocidad Cv
Si se desprecia la resistencia del aire, se puede calcular la velocidad real del chorro en
función de las coordenadas rectangulares de su trayectoria permanece constante y será:
EJEMPLOS
 Ejemplo
1.- Un orificio normal de 10 cm de diámetro evacua agua bajo una
altura de carga de 7.3 m. ¿Cuál es el caudal? Cd =0,594

Datos
h= 6.1 m
Cd= 0.594
g= 9.81 Formula
∅
0.1m
𝝅 𝟐
= 10 cm 𝑸 = 𝑪𝒅 ∅ 𝟐𝒈𝑯
𝟒
Solución
𝝅
𝑸 = 0.594 0.1 𝟐 𝟐(9.81)(6.1)
𝟒
𝑸 = 0.051m3/seg
 Ejemplo
2.- La velocidad real en la sección contraída de un chorro de un líquido
circulando por un orificio de 5 cm de diámetro es 8,53 m/s bajo una carga
de 4.57 m.
a) ¿Cuál es el valor del coeficiente de velocidad?
b) Si el caudal de desagüe medido es 0,0114 m3/s, determinar
los coeficientes de contracción y de descarga

Datos Formula
h= 4.57 m
a) 𝑽𝒓
Q= 0.0114 m3/s 𝐂𝐯 =
𝟐𝒈𝑯
g= 9.81
∅
= 5 cm 0.05m 8.53
Vr= 8.53 m3/s 𝐂𝐯 = Cv = 0.90
𝟐(9.81)(4.57)
 Solución

b) Formula
𝑸
𝐂𝒅 = 𝝅 𝟐
𝟒 ∅ 𝟐𝒈𝑯
𝑸
𝐂𝒅 = 𝝅 = 𝟎. 𝟎𝟔𝟏
𝟐
𝟒 𝟎. 𝟎𝟓 𝟐(𝟗. 𝟖𝟏)(𝟒. 𝟓𝟕)

Formula
𝑪𝒅 𝟎. 𝟎𝟔𝟏
𝐂𝒄 = 𝐂𝒄 = = 𝟎. 𝟎𝟔𝟕
𝑪𝒗 𝟎. 𝟗𝟎
 Conclusion

Los orificios intervienen en el diseño de muchas estructuras hidráulicas y para la medida o

aforo de los fluidos que escurren.
Para un gasto variable de coeficientes se presentan con menor valor en el orificio de
manera que éste orificio se obtendría mejores resultados para el estudio de orificios en
condiciones de gasto variado ubicación de los orificios y dimensiones de los mismos.
