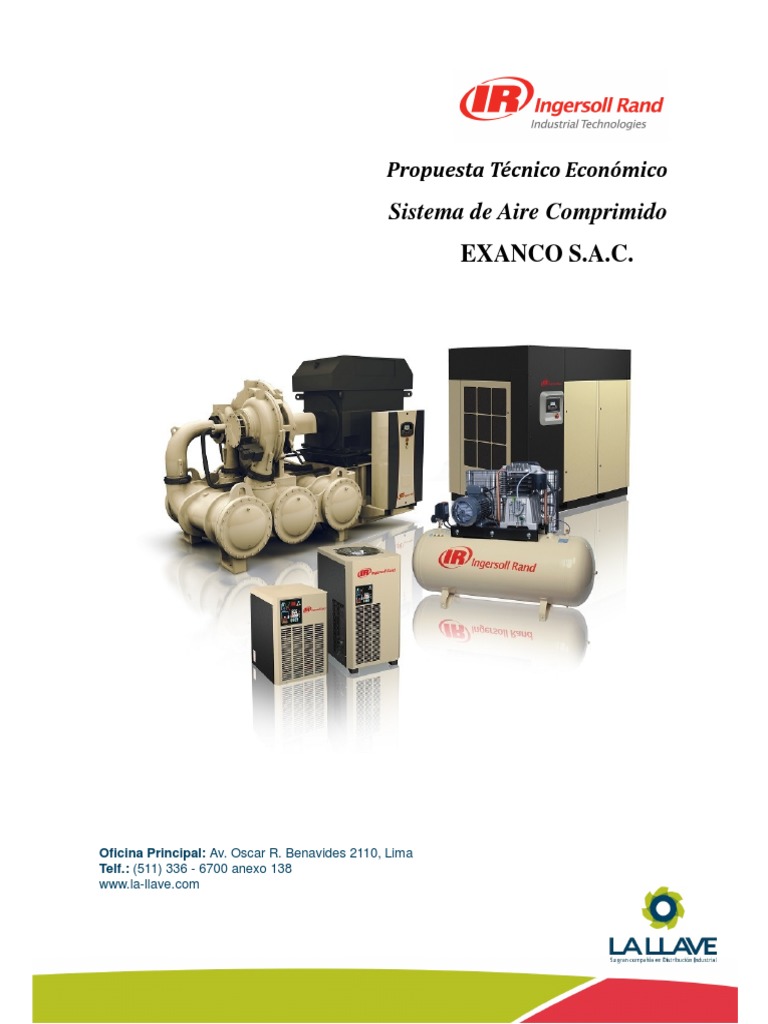

Propuesta

Técnico Económico
Sistema de Aire Comprimido
EXANCO S.A.C.

Oficina Principal: Av. Oscar R. Benavides 2110, Lima

Telf.: (511) 336 - 6700 anexo 138
www.la-llave.com
 Lima, 28 de diciembre del 2017
LLPEQP 20171228
Señores:
EXANCO S.A.C.

Referencia: Sistema de Generación de Aire Comprimido, INGERSOLL-RAND

Por medio de la presente tenemos el agrado de expresarles un cordial saludo y a la vez presentarle nuestra
propuesta técnica económica por los siguientes productos de la marca INGERSOLL-RAND

Ítem Descripción Modelo Qty

1 Compresor de Tornillos Rotativos Con Secador Integrado R75i-A-125 1
2 Secado Refrigerativo D850INA 1
3 Filtro de Alto Rendimiento Energético NLM500 1

Ítem 1: Compresor, de tornillo Lubricados, Rotativos, Serie R55-75i (75 - 100 Hp) de 1 Etapa,

Los compresores de la Serie R de Ingersoll-Rand, ofrece

el mejor diseño y tecnología con características
avanzadas para asegurar los más altos niveles de
confiabilidad, eficiencia y productividad. Los
compresores pueden ser equipados para un
funcionamiento continuo y fiable en las condiciones más
duras, aun a la intemperie bajo la lluvia y el polvo, desde -
10 °F (-23 °C) hasta 131 °F (55 °C).

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
 Rasgos
■ Protección de Control Adaptable Progresivo (PAC™). Monitorea continuamente los parámetros de
funcionamiento clave y se adapta para evitar tiempos de inactividad inesperados.

Escanea y ajusta los parámetros de funcionamiento en respuesta a

cambios en la condición del filtro.

Indicadores de mantenimiento electrónico en tiempo real.

Aumenta la vida útil del rodamiento eliminando la acumulación de agua

en el refrigerante.

■ Tecnología V-Shield™. Diseño libre de fugas con tubos de acero inoxidable y mangueras metal-flex de
larga duración.

Sellos elastómeros superiores para conexiones repetibles sin fugas.

El sistema de aislamiento de vibraciones y las mangueras de metal-flex

prolongan la vida útil del compresor y reduce el ruído.

Reduce la contaminación aguas abajo con tuberías de aire de acero

inoxidable.

■ El sistema de refrigeración de flotación libre - permite que los intercambiadores de calor (ACEITE Y
AIRE) se expandan y se contraigan, reduciendo la tensión térmica para garantizar una mayor durabilidad.

Enfriamiento Secuencial - Mejora la eficiencia, la capacidad de servicio y

el nivel de ruido

Válvulas de drenaje estándar sin pérdida para mejorar la eficiencia.

Intercambiadores de calor de aire y refrigerante independientes y de

libre flotación, para reducir el estrés térmico y son más fáciles de limpiar.

Reduce las temperaturas de descarga de aire, reduciendo

significativamente la energía requerida para eliminar el condensado en el
tratamiento de aire aguas abajo.

El vanguardista airend, probados en el tiempo: Líder en el mercado,

proporcionan confiabilidad y mejora la eficiencia para garantizar un
funcionamiento fiable durante 10 años.

Las duraderas piezas consumibles de Ingersoll Rand - permiten

reducir los costes directos, ampliar los intervalos de mantenimiento y
minimizar el tiempo de parada

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
 El sistema de separación de tres etapas con un deflector
cónico - elimina todo el aceite lubricante del aire
suministrado, a excepción de 3 ppm, protegiendo de este
modo el equipo aguas abajo y ampliando la vida útil del filtro
para maximizar la productividad y minimizar los gastos
de mantenimiento y tiempo de paradas.

Tapa del estanque separador con tratamiento inoxidable

y perno gato para girarla.

MODO DE CONTROL DE ADMISION.

La opción de modulación o modulación de la válvula de entrada

(estrangulación) se utiliza como un medio de control de capacidad del
tornillo giratorio Compresores La modulación ajusta la capacidad de salida
del compresor en función de la demanda de aire y por lo tanto Optimiza la
potencia consumida por el compresor. La modulación se consigue
controlando la apertura / cierre de la válvula de entrada Y por tanto la
cantidad de aire que entra en el extremo de aire, utiliza para lograr una
mayor eficiencia energética cuando la demanda de aire es fluctuante.

1.- MODO ONLINE / OFFLINE: En este modo de funcionamiento, el

compresor funcionará completamente cargado o descargado. Se cargará si la
presión del paquete presión está en o por debajo de la configuración en línea
y se descargará si la presión de descarga del paquete está en o por encima
de la configuración sin conexión.

2.- MOD / ACS MODE: Cuando se opera en Mod / ACS, el compresor

funcionará inicialmente como se describe en el modo en línea / fuera de línea.
Sin embargo, si el Los ciclos del compresor (cargas y descargas) 3 veces en
un período de 3 minutos, el compresor empezará a modular automáticamente.

3.-MODULACION: Cuando se opera en Modulación, el compresor

funcionará en este modo priorizando la presión de la línea que se mantenga
la presión seteada esto se logra estrangulando la válvula de entrada logrando
una mayor eficiencia energética.

CONTROL DE COMPRESOR DE LA SERIE Xe

Diseñado para compresores de tornillo rotativo, el nuevo controlador Xe-90M

le ofrece un control completo de activos y una conectividad superior. Permite
un diagnóstico sencillo que reduce el tiempo de inactividad de su sistema de
aire comprimido y le ayuda a aumentar la productividad gracias al registro
automatizado de datos y la generación de informes. ; Una navegación clara
e intuitiva garantiza la facilidad de uso y las notificaciones automatizadas por
correo electrónico le brindan la tranquilidad de que su sistema funciona como
debería, El controlador de la Serie Xe cuenta con una pantalla en color
intuitivo y de alta resolución, y comunicación y control por Internet que
proporcionan visibilidad de los datos esenciales del compresor.

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
lo que ofrece
Notificación automática por correo electrónico de alarmas y viajes
Registro de rendimiento automático, registro de inspección y
páginas de gráficos en la web.
Se puede personalizar para funcionar en 30 idiomas diferentes.
Notificaciones automáticas por correo electrónico sobre
advertencias y desconexiones.

diseño
Pantalla gráfica QVGA de 3.5 "
Botones de navegación grandes, control de navegación intuitivo e
indicadores LED de alta intensidad.

conectividad
Secuencia de hasta 4 compresores sin hardware / software
adicional.
Se integra perfectamente con los controles del sistema Xi (no
requiere interfaz).
Protocolo estándar Serial RS-485 Modbus RTU
Puerto USB para herramienta de servicio.

características adicionales
Control de inicio / parada
Control manual de carga / descarga
Control Automático de Carga (Auto-Restart)
Control Adaptativo Progresivo (PAC)

EFICIENCIA PARA DEMANDA CONSTANTE

Compresores de velocidad fija
Motor de inducción TEFC de alto
Los compresores de velocidad fija de la serie R de Ingersoll Rand son la rendimiento y adecuado para
solución más fiable y más eficiente energéticamente para procesos con trabajo continuo
demanda constante.

Motores a inducción de alto rendimiento, tipo TEFC (totalmente

cerrado, con refrigeración por ventilador).
Los compresores se pueden utilizar para el funcionamiento continuo
y fiable en las condiciones más duras, incluso en exteriores con
lluvia y polvo, desde -23° C hasta 55° C.
Premium efficiency IE3-TEFC( NEMA PREMIUM) IP55 motor,
arranque Estrella-Delta como estándar.
Paneles eléctricos con grado de protección NEMA 4/IP65.
Ventilador de centrifugado de alta eficiencia y silencioso.
Diseñados para condiciones ambientales severas

MODULOS DE COMPRESION FIABLES Y DURADEROS

Módulos de compresión de una sola etapa

Los elementos de compresión de una sola etapa de Ingersoll Rand, utilizados

en todo el mundo, han demostrado ser los líderes del mercado tanto en
fiabilidad como en eficiencia.

Rotores torneados de precisión.

Cojinetes cónicos de la mayor calidad, para mayor fiabilidad.
El recorrido a seguir por el flujo de refrigerante forma parte de la
carcasa fundida, con lo que se eliminan fugas potenciales.
Ideales siempre que los presupuestos sean limitados, pero no la
necesidad de funcionamiento.

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
ESPECIFICACIONES TECNICAS

Modelo Capacidad FAD Presión Máxima Presión Nominal Presión Mínima

12.88 (455) m3/min (cfm) 8.5 (125) barg (psig) 8 (115) barg (psig) 4.5 (65) barg (psig)
Temp. Amb. Max / Min Potencia Motor Protección Motor Amperaje 230 / 380 /460
R75i-A-125 46 (115) / 2 (35) °C (°F) 75 (100) kW (Hp) IP55 (TEFC) 281 / 170 / 141 Amp
Dimensiones (L x A x H) Peso de Embarque Conexión de Aire Nivel de Ruido
2432 x 1265 x 2032 mm 1718 (3787) kg (Libras) 2 pulg BSP/NPT 69 dBA

Ítem 2: Secador Refrigerativo no cíclico INGERSOLL RAND, Serie D-INA

■ Exclusivo diseño patentado de máxima eficiencia a diferentes cargas.

Mínima caída de presión y gran capacidad en la transferencia de calor.
■ Su diseño corto, con intercambiadores de acero inoxidable tipo corrugado le
dan área de transferencia de 5 veces el de un secador estándar.
■ Su diseño es auto limpiante lo que evita las fallas en el tiempo.
■ Prácticamente libres de mantenimiento, los tiempos de parada se maquina se
reducen al mínimo.
■ Su protección eléctrica es NEMA 1.
■ La menor caída de presión del mercado, menos de 3 psi.
■ Equipado con microprocesador que permite el ajuste y display de la
temperatura y del punto de roció.
■ Drenajes automáticos temporizados.

Modelo Capacidad ∆ Presión Pto. Rocio Condensado Pres. Max.

500 cfm 2.90 psig 39°F / 3°C 1.24 Gal/hr 300 psig
Potencia Proteccion Conexiones Refrigerante Consumo
D850INA 3.59 kW NEMA 1 3" NPT R404A 460V/3F/60Hz
Ancho Largo Altura Peso Nivel Ruido
42 pulg 42 pulg 62 pulg 950 lbs <85 dBA

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
 ITEM 3: Filtro de Alto Rendimiento Energético INGERSOLL-RAND – Modulo NL

Los filtros coalescentes del módulo NL de Ingersoll Rand

proporcionan Aire comprimido con una caída de presión mínima
de 0,5 psi para ahorro de costos. La calidad superior del aire se
consigue eliminando efectivamente residuos de los aerosoles de
aceite, partículas y % de agua antes de que fluyan a través del
sistema de aire, Tuberías, equipos de proceso y válvulas
neumáticas y herramientas. Los filtros convencionales utilizados
para lograr una calidad similar del aire normalmente operan a una
caída de presión 6 psi más alta que el módulo NL, y tienen una
Menor vida útil.

Estos filtros libres de mantenimiento cuentan con un diseño de alta

calidad que extiende la vida del elemento a 10 a 15 años y ayuda
a eliminar Tiempo de inactividad reduciendo los efectos de un fallo
catastrófico del Separador aire.

Rasgos

Rango de Capacidad: 125-10000 cfm (3.5-283.2 m3/min)

Filtración de Partí culas: 0.1 a 3 micrones al 99.98%
Remoción de Aceite: 0.01 ppm
Caída de Presión: 0.5 psig (0.03 barg)
Máxima Presión de Operación: 150 psig (10.3 barg)
Máxima Temperatura de Operación: 125°F (52°C)
Mínima Temperatura de Operación: 34°F (1°C)
Vida extendida del Elemento Filtrante: 10 a 15 años.
Manómetro de presión diferencial
Alta Calidad del Aire Comprimido.
Diseño de muy baja caí da de Presión
Larga Vida del Elemento Filtrante
Disminuye el consumo de energía.
Conexiones Roscadas y Bridadas.

Características Técnicas:

CONEXCION DRAIN D E F G H
MODELO SCFM
(A Y B) (C) (in) (in) (in) (in) (in)

NLM 500 500 3" 1" FPT 14 14.4 68.3 13 37

*Dimensionado a la Presión Nominal de 100 PSI.

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
RESUMEN DE PRECIOS

Item Equipo P.Unit US$ Qty P.Total US$

1 Compresor de Tornillos Rotativos, marca INGERSOLL-RAND 30,632.00 1 30,632.00
+Modelo R75i-A-125
+ Arrancador Estrella - Triangulo
+ Motor TEFC -IE3 /NEMA PREMIUN 75Kw(100Hp)
+ Voltaje de operación 230/460v
+ Controlador elecrtonico X e-90M con salida MODBUS RTU
+ Servicio de mantenimiento (c / 4000 hrs )
+ Aceite sintetico ULTRACOOLANT (cambio c/8000 hrs)
+ Cambio de elemento separador (c/8000)
+ Temp, de operación Max 46°C.
+Enfriador refrigerado por Aire.
+ Incluye, Filtro Panel.
+ Incluye, Drenaje automatica.
+ Incluye, Sistema de Modulacion para la admision.
+ Incluye: Puesta en marcha y charla de operación, dentro de rango lima metropolitana
2 Sistema de tratamiento de Aire, marca INGERSOLL-RAND 7,900.00 1 7,900.00
+ Secador Refrigerativo modelo, D850INA.
+ Punto de Rocio 3 °C
+ Configuracion electrica 440V/1/60HZ, NEMA 1.
+ Gas Refrigerante R404a (Ecologico).
3 Modulo Filtrante de Alta Eficiencia NLM, marca INGERSOLL RAND 3,760.00 1 3,760.00
+ Tipo Alto Rendimiento Energetico, modelo NLM500
+ Filtracion de Particulas y Aerosoles de Aceite.
+ Baja caida de presion 0.5 psi
+ Incluye, drenaje automatico
+ Vida util de los elementos de filtro de 10 a 15 años.
PRECIO TOTAL DEL PAQUETE, ALMACEN LIMA (No Incluye el IGV) - EN US$ 42,292.00

CONDICIONES COMERCIALES:
Los precios NO INCLUYEN IGV, NI INSTALACION, NI EMBALAJE ESPECIAL, los precios son
locales,
Incluye el traslado del(os) equipo(s) a sus almacenes dentro de Lima Metropolitana. La descarga del
equipo corre por cuenta del cliente.
Dentro de nuestra propuesta NO INCLUYE EL ARRANQUE INICIAL EN PROVINCIA, (Para clientes
fuera de lima, tendrán que solicitar una cotización por el arranque inicial, salvo este expresa en esta
propuesta)

GARANTÍA : UN AÑO para defectos de fabricación de los equipos a partir del arranque o 18 meses de
la fecha de embarque (lo que ocurra primero).
ENTREGA : Item 1: Inmediato
Item 2: 6 - 8 Semanas
Item 3: 9 – 11 Semanas
REPUESTOS : STOCK PERMANENTE en toda la línea de repuestos consumibles.

La forma de pago es: A tratar.

La oferta es válida por 30 días

En caso tengan alguna consulta adicional, por favor no duden en ponerse en contacto con nosotros. Sin otro
particular, quedamos a sus órdenes.

INGERSOLL RAND. MAS QUE AIRE, SOLUCIONES...

Av. Oscar R. Benavides 2110 Lima 1 - Teléfono: (51-1) 336-6700 Fax: (51-1) 336-8170
