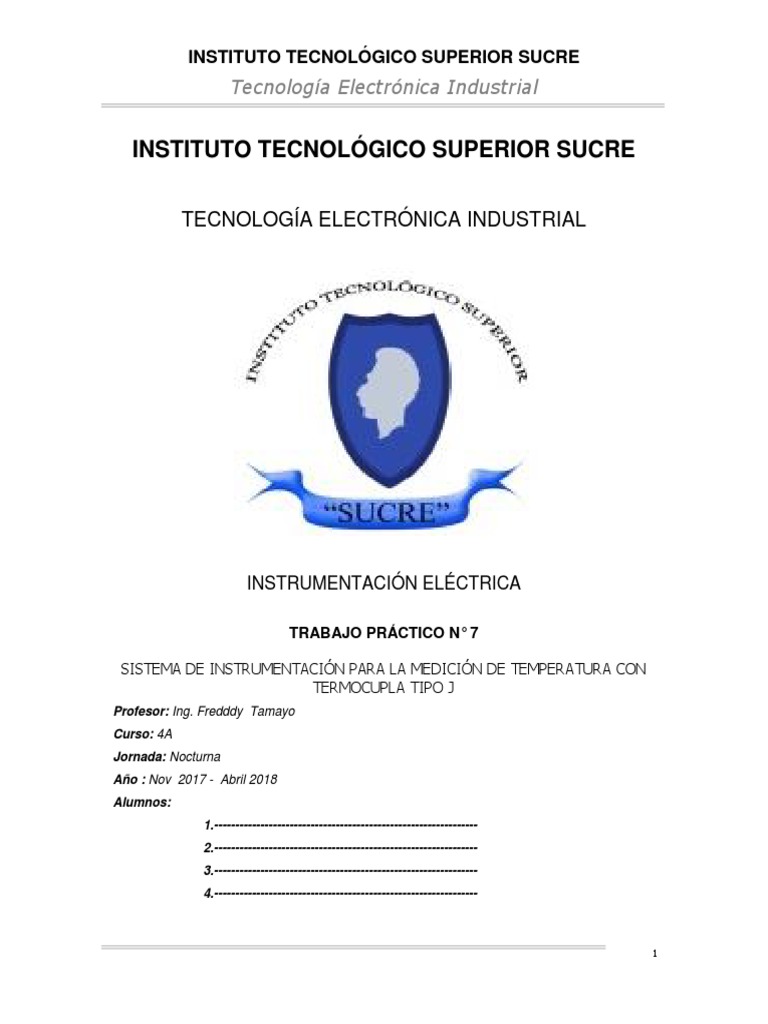

INSTITUTO TECNOLÓGICO SUPERIOR SUCRE

Tecnología Electrónica Industrial

INSTITUTO TECNOLÓGICO SUPERIOR SUCRE

TECNOLOGÍA ELECTRÓNICA INDUSTRIAL

INSTRUMENTACIÓN ELÉCTRICA

TRABAJO PRÁCTICO N° 7

SISTEMA DE INSTRUMENTACIÓN PARA LA MEDICIÓN DE TEMPERATURA CON

TERMOCUPLA TIPO J
Profesor: Ing. Fredddy Tamayo
Curso: 4A
Jornada: Nocturna
Año : Nov 2017 - Abril 2018
Alumnos:
1.---------------------------------------------------------------
2.---------------------------------------------------------------
3.---------------------------------------------------------------
4.---------------------------------------------------------------

1
 INSTITUTO TECNOLÓGICO SUPERIOR SUCRE
Tecnología Electrónica Industrial

TRABAJO PRÁCTICO N° 4

I. TEMA:

SISTEMA DE INSTRUMENTACIÓN PARA LA MEDICIÓN DE

TEMPERATURA CON TERMOCUPLA TIPO J

II. OBJETIVOS:

GENERAL:
ESPECÍFICOS:

III. MATERIALES:

IV. MARCO TEÓRICO:

V. DESARROLLO DE LA PRÁCTICA:

CONOCIMIENTO TEÓRICO

AD620:
Lm 3914

ELEMENTOS O CONDICIONES DEL CIRCUITO A IMPLEMENTAR:

 Rango de temperatura termocupla tipo J: -270°C a 1200°C.

 Usaremos en esta práctica un rango de medición de: 0°C a 1200°C

representado en una escala de 0 a 5v.

 Voltaje de salida de la termocupla:

Cuando la temperatura de la termocupla tipo J está a -270°C, la

salida es -8,65mV.
Cuando la temperatura de la termocupla tipo J está a 1200°C, la
salida es 69,5mV.

 El valor máximo de la salida amplificada: 5v

 Ganancia del amplificador de instrumentación:

2
 INSTITUTO TECNOLÓGICO SUPERIOR SUCRE
Tecnología Electrónica Industrial

𝑽𝟎
𝑮=
𝑽𝒊

𝟓
𝑮=
𝟎, 𝟎𝟔𝟗𝟓
𝑮 = 𝟕𝟏

Esto nos representa que es 71 veces la ganancia para poder llegar

a los 5v con la señal de la termocupla

 Resistencia para ajustar el valor de la ganancia del AD620:

𝟒𝟗, 𝟒𝑲Ω
𝑹𝑮 =
𝟕𝟏 − 𝟏

𝑹𝑮 = 𝟔𝟗𝟓Ω

 Escala de voltaje de salida para los LED´s controlada por el

LM3914.

𝑹𝟐
𝑽 = 𝟏, 𝟐𝟓(𝟏 + )
𝑹𝟏

Reemplazando:

𝑹𝟐
𝟓 = 𝟏, 𝟐𝟓(𝟏 + )
𝑹𝟏

𝑹𝟐
= 𝟑𝒗
𝑹𝟏
𝑅2
Para obtener la relación se configuran resistencias de 1𝐾Ω y
𝑅1
3𝐾Ω. Los pasos van hacer de 0,5v por cada LED´s.

Circuito a desarrollar con la utilización de un amplificador AD620 y el

circuito LM3914.

1. Arme el circuito de la figura 1.

2. Varíe la temperatura de la termocupla tipo J y anotar el voltaje de
entrada.
3. Anotar el voltaje de salida de AD620 y visualizar si se enciende el
LED´s.

3
 INSTITUTO TECNOLÓGICO SUPERIOR SUCRE
Tecnología Electrónica Industrial

V1
12V R1
V2
695 12V

U1
CJ

7
1
U2

3
+ 3 D9
6 5 10

V+
SIG 10
1200.00 2 11
R2 7
9
12
VRO 8 LED-BLUE
- +69.5 6 13
1k RHI 7

4
8
5
4 14
TC1 mV AD620 +5.01
8
RLO 6
15 D8
TCJ Volts ADJ 5
16
4
9 17
MODE 3
18 LED-BLUE
2 D7
V3 R3 1

V-
1
-12V 3k

2
LM3914 LED-BLUE
D6

LED-BLUE
D5

LED-BLUE
D4

LED-BLUE
D3

LED-BLUE
D2

LED-BLUE
D1

LED-BLUE
D10

LED-BLUE

Figura 1. Circuito de Instrumentación para la medición de

temperatura con termocupla tipo J.

VI. CONCLUSIONES:
VII. RECOMENDACIONES:
VIII. ANEXO:

4
INSTITUTO TECNOLÓGICO SUPERIOR SUCRE
Tecnología Electrónica Industrial

5
 INSTITUTO TECNOLÓGICO SUPERIOR SUCRE
Tecnología Electrónica Industrial

BIBLIOGRAFIA:
