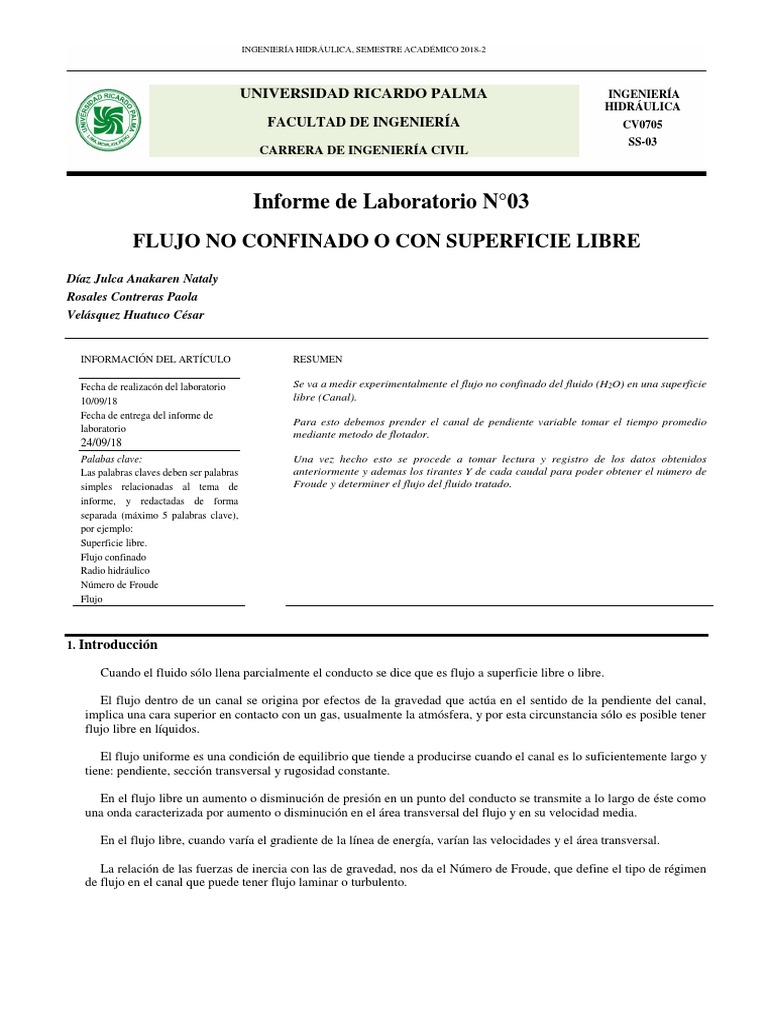

INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2

UNIVERSIDAD RICARDO PALMA INGENIERÍA

HIDRÁULICA
FACULTAD DE INGENIERÍA CV0705
SS-03
CARRERA DE INGENIERÍA CIVIL

Informe de Laboratorio N°03

FLUJO NO CONFINADO O CON SUPERFICIE LIBRE
Díaz Julca Anakaren Nataly
Rosales Contreras Paola
Velásquez Huatuco César

INFORMACIÓN DEL ARTÍCULO RESUMEN

Fecha de realizacón del laboratorio Se va a medir experimentalmente el flujo no confinado del fluido (H2O) en una superficie
10/09/18 libre (Canal).
Fecha de entrega del informe de
Para esto debemos prender el canal de pendiente variable tomar el tiempo promedio
laboratorio
mediante metodo de flotador.
24/09/18
Palabas clave: Una vez hecho esto se procede a tomar lectura y registro de los datos obtenidos
Las palabras claves deben ser palabras anteriormente y ademas los tirantes Y de cada caudal para poder obtener el número de
simples relacionadas al tema de Froude y determiner el flujo del fluido tratado.
informe, y redactadas de forma
separada (máximo 5 palabras clave),
por ejemplo:
Superficie libre.
Flujo confinado
Radio hidráulico
Número de Froude
Flujo

1. Introducción

Cuando el fluido sólo llena parcialmente el conducto se dice que es flujo a superficie libre o libre.

El flujo dentro de un canal se origina por efectos de la gravedad que actúa en el sentido de la pendiente del canal,
implica una cara superior en contacto con un gas, usualmente la atmósfera, y por esta circunstancia sólo es posible tener
flujo libre en líquidos.

El flujo uniforme es una condición de equilibrio que tiende a producirse cuando el canal es lo suficientemente largo y
tiene: pendiente, sección transversal y rugosidad constante.

En el flujo libre un aumento o disminución de presión en un punto del conducto se transmite a lo largo de éste como
una onda caracterizada por aumento o disminución en el área transversal del flujo y en su velocidad media.

En el flujo libre, cuando varía el gradiente de la línea de energía, varían las velocidades y el área transversal.

La relación de las fuerzas de inercia con las de gravedad, nos da el Número de Froude, que define el tipo de régimen
de flujo en el canal que puede tener flujo laminar o turbulento.
2 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2

Nomenclatura

A Superfície libre : El fluido sólo llena parcialmente el conducto

B Número de Froude (Fr) : Es un número adimensional que relaciona el efecto de las fuerzas de inercia y las
fuerzas de gravedad que actúan sobre un fluido
C Flujo : Movimiento de un fluido.

2. Objetivos

• Observar los diferentes regímenes de flujo que se presenta en una conducción a superficie, y realizar la estimación
de velocidades, empleando la metodología de flotadores con la finalidad de obtener el caudal.

• Determinar la velocidad media de una corriente, así como el número de Froude y sus aplicaciones.

3. Marco Teórico

En ingeniería se denomina canal a una construcción destinada al transporte de fluidos generalmente utilizada para agua
y que, a diferencia de las tuberías, es abierta a la atmósfera.

Las propiedades hidráulicas de un canal natural por lo general son muy irregulares, en algunos casos pueden hacerse
suposiciones empíricas razonablemente consistentes en las observaciones y experiencias reales, de tal modo que las
condiciones de flujo en estos canales se vuelvan manejables mediante tratamiento analítico de la hidráulica teórica.

Fig. N°1: Canal Hidráulico

3.1. Número de Froude (Fr)

El número adimensional de Froude es el parámetro que indica rápidamente las condiciones de escurrimiento de un
flujo en una canalización a pelo libre.

V
F = …………………………….. (1)
g y

donde:

F < 1 indica régimen lento o de río

F > 1 indica régimen rápido o de torrente
F = 1 régimen crítico
 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2 3

V : es la velocidad media del flujo

Y : es la profundidad o tirante hidráulico del flujo
g : la aceleración de la gravedad.

Además de los parámetros presentados líneas arriba, un flujo puede clasificarse en permanente o no permanente;
uniforme o no uniforme; unidimensional, bidimensional o tridimensional; rotacional o no rotacional, etc. Un flujo se
considera permanente cuando en un punto dado sus características hidráulicas (velocidad, altura del tirante, entre otros)
no varían con el tiempo, es decir, se mantienen siempre constantes, en caso contrario el flujo se considera no permanente.
Por otra parte, un flujo se considera uniforme cuando presenta la misma velocidad en un instante dado en todas las
secciones del flujo, de no ser así, se denomina no uniforme. La condición de uniformidad sólo es factible en canales
prismáticos (secciones con similares características hidráulicas)

Un método sencillo y práctico de aforo de una corriente consiste en el uso de flotadores, que permiten medir la
velocidad superficial VS.

Para determinar la velocidad media del flujo V, se puede emplear la fórmula de Bazin:

VS
V = …………………………. (2)
1 + 14 b


b =  + …………………………(3)
R

V = Velocidad media de flujo

VS = Velocidad superficial
R = Radio hidráulico, en metros
y = Coeficiente que varían según la naturaleza de las paredes

DESCRIPCIÓN α β
Canales de paredes muy lisas 0.00015 0.0000045
Canales de paredes lisas 0.00019 0.0000133
Canales de paredes poco lisas 0.00024 0.00006
Canales con paredes de tierra 0.0004 0.00035
Canales y ríos con fondo de guijarros y gravas 0.00046 0.0007
Canales en tierra con vegetación 0.0007

3.2. Aplicaciones del Número de Froude

• Aplicación en regímenes permanentes, uniformes y variados en canales, importante para la evaluación de remansos
y la clasificación de resaltos.
• Amplia aplicación en la modelación hidráulica física, es decir en los Laboratorios de Hidráulica.
• Amplia aplicación en Hidráulica fluvial.
• Amplia aplicación en la Teoría y Selección de Máquinas Hidráulicas (Bombas y Turbinas).

4. Materiales y Equipo

• Limnímetro
• Cronómetro
• Wincha
• Flotadores
• Canal de pendiente Variable
4 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2

5. Procedimiento

• Se prende el canal de pendiente variable

• Dejamos que se estabilice el caudal
• Medimos punto de inicio y punto final que recorrerán los flotadores y registramos.
• Medimos el tirante “Y” con el limnímetro y registramos.
• Luego empezamos a soltar los flotadores uno a la vez y se toma el tiempo en que recorre por los puntos establecidos
y se registra la lectura. Este paso se repite tres veces.
• Disminuimos el caudal dejamos que se estabilice.
• Tomamos lectura del tirante “y” y registramos.
• Los dos últimos pasos repetimos 6 veces
• Apagamos el Canal.

6. Datos Obtenidos

Los datos obtenidos en laboratorio se muestran en la table 1

Table 1 – Tiempo en que recorre el flotador (Laboratorio de hidráulica, 2018)

t1 t2 t3 tprom
8.58 8.37 8.15 8.51

Tabla 2 - Datos obtenidos (Laboratorio de hidráulica, 2018)

Y(m) b (m) B (cm)

0.33 3.00 0.30

7. Cálculos y Resultados

Los Cálculos se realizaron en una hoja de Cálculo de Excel y se presentan en la Table 3 y 4.

Table 3 – Cálculos (Gabinete, 2018)

b= 0.00031897
tprom = 8.37 s
Rh = 0.103 m
Vs = 0.36 m/s
Vm = 0.287 m/s
Q= 0.028386277 m3/s

Table 4 – Cálculos (Gabinete, 2018)

# y (m) A (m2) V (m/s) Fr Flujo
1 0.330 0.099 0.287 0.1594 Sub-Crítico
2 0.200 0.060 0.473 0.3378 Sub-Crítico
3 0.134 0.040 0.706 0.6159 Sub-Crítico
4 0.064 0.019 1.478 1.8659 Super-Crítico
5 0.052 0.016 1.820 2.5477 Super-Crítico
6 0.045 0.014 2.103 3.1647 Super-Crítico
 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2 5

Cálculo de Velocidad Superficial

Vs= L / tprom m/s

Vs=0.36 m/s

Cálculo de Velocidad media

V= Vs / (1+14 x b1/2)

V=0.287 m/s

Cálculo del caudal

Q = VxA

Q = 0.287x0.33x0.3 m3/s

b=α+β/R

α* = 19 x 10-5

β* = 133 x 10-7

b = 19x10-⁵+(133x10-⁷) / R

Cálculo del radio hidráulico

R = 0.3Y / (2Y + 0.3) m

R = 0.103 m

Cálculo del Área

A = Y x B m2

A = 0.287 m2

Cálculo del Número de Froude

Fr = Vm / √gY

Fr = 0.1594

* De la misma manera se harán los cálculos de los 5 experimentos restantes.

6 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2

8. Análisis de los Resultados

• Según los cálculos realizados se puede observar que en los 03 últimos experimentos, mientras menor sea el área, mayor será la velocidad del fluido
por lo tanto estaremos frente a un flujo super-crítico. Mientras que en los 03 primeros experimentos tenemos lo contario a mayor área, menor es la
velocidad del fluido y por lo tanto estamos frente a un flujo sub-crítico.

9. Conclusiones y Recomendaciones

• En el laboratorio se logro observar que miestras menor es área la velocidad del fluido era mayor por lo tanto deducimos que estaríamos frente a un
flujo super-crítico lo cual se comprobó al calcular el Número de Froude.
• Se logró determinar las velocidades las cuales tienen una relación directamente proporcional.
• Se recomienda prestar atención para poder entender el laboratorio que es de mucha importancia.
• Se recomienda orden para que las personas que realizan las mediciones puedan desplazarse libremente para asi obtener los datos verídicos.

10. Gráfico

Y (m) Fr vs Y (m)
0.35

0.3

0.25

0.2

0.15

0.1

0.05

0 Fr
0 0.5 1 1.5 2 2.5 3 3.5

Fig. 2 - Fr vs Tirante “y”.

11. Ecuaciones

• Perímetro Mojado
𝑃 = 2𝑦 + 𝐵 (𝑚)

• Área
𝐴 = 𝑌 ⋅ 𝐵 (𝑚2 )
 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2 7

• Radio Hidráulico
0.3𝑌
𝑅ℎ = 2𝑌+0.3 (𝑚)

• Tiempo Promedio

𝑡𝑝 = (𝑡1 + 𝑡2 + 𝑡3 )⁄3 (𝑠)

• Caudal
𝑄 = 𝑉 ⋅ 𝐴 (𝑚 3⁄𝑠)

• Velocidad Superficial

𝑉𝑠 = 𝑌/𝑡𝑝𝑟𝑜𝑚 (𝑚 ∕ 𝑠)

• Velocidad media

̅ = Q ∕ A ( m)
V s

• Número de Froude

𝑉
𝐹𝑟 =
√𝑔. 𝑌

12. Ilustraciones

a) b)

Fig. 3 - (a) Flotadorte; (b) medición de la longitude por la cual recorreran los flotadores

Fig. 5 – Lectura del Tirante Y con el Limnímetro

8 INGENIERÍA HIDRÁULICA, SEMESTRE ACADÉMICO 2018-2

13. Agradecimientos

Agradecemos a Dios Por permitirnos estar presentes, a nuestros padres y familiares por hacer posible nuestra educación,
a nuestro profesor por compartirnos su conocimiento y paciencia en educarnos.

14. Referencias

• http://fluidos.eia.edu.co/hidraulica/articuloses/conceptosbasicosmfluidos/numerofroude/numerofroude.html
• "Mecánica de Fluidos y máquinas Hidráulicas", Mateix.
• http://www.fi.uba.ar/archivos/institutos_teoria_sedimentacion.pdf
• https://sites.google.com/a/unitru.edu.pe/Sci-agropecu/publicación /scagropv3n1/scagrop03 35-44
