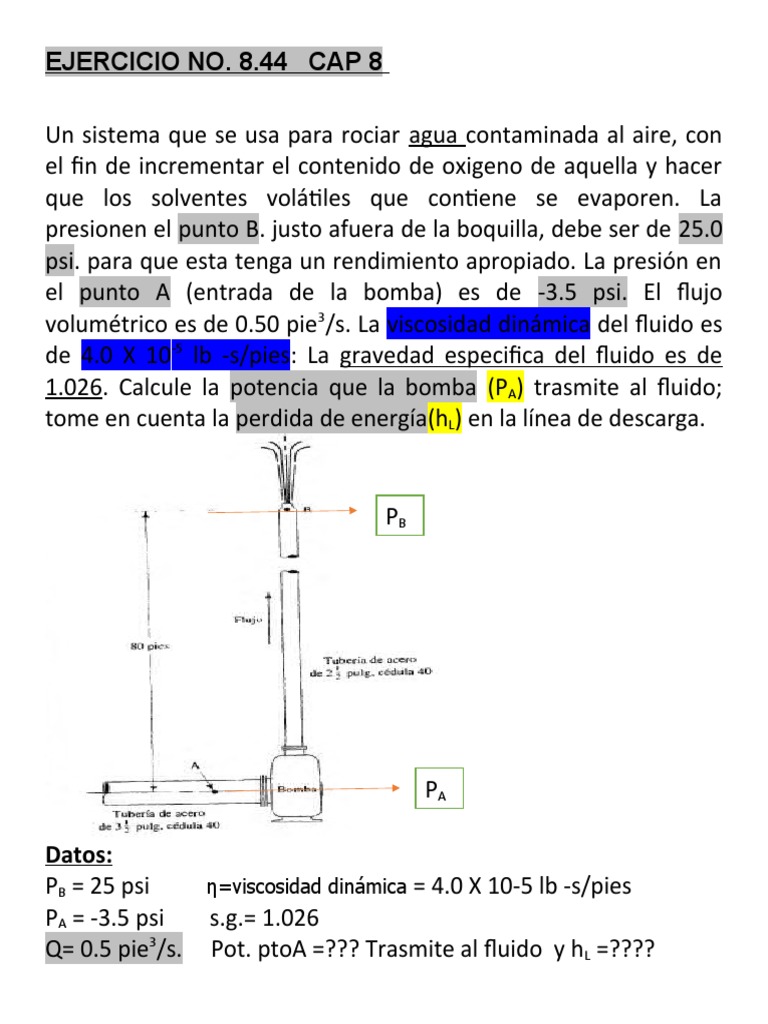

EJERCICIO NO. 8.

44 CAP 8

Un sistema que se usa para rociar agua contaminada al aire, con

el fin de incrementar el contenido de oxigeno de aquella y hacer
que los solventes volátiles que contiene se evaporen. La
presionen el punto B. justo afuera de la boquilla, debe ser de 25.0
psi. para que esta tenga un rendimiento apropiado. La presión en
el punto A (entrada de la bomba) es de -3.5 psi. El flujo
volumétrico es de 0.50 pie3/s. La viscosidad dinámica del fluido es
de 4.0 X 10-5 lb -s/pies: La gravedad especifica del fluido es de
1.026. Calcule la potencia que la bomba (PA) trasmite al fluido;
tome en cuenta la perdida de energía(hL) en la línea de descarga.

PB

PA

Datos:
PB = 25 psi η=viscosidad dinámica = 4.0 X 10-5 lb -s/pies
PA = -3.5 psi s.g.= 1.026
Q= 0.5 pie3/s. Pot. ptoA =??? Trasmite al fluido y hL =????
ZA+ VA2 /2g + PA/ϒ +hA – hR – hL = ZB + VB2/2g + PB/ϒ
hA = ( ZB - ZA ) + (VB2 – VA2 )/2g + (PB– PA )/ϒ + hL

ZB - ZA = 80-0 =80 pies

(VB2 – VA2 )/2g = ?
Q = 0.50 pie3/s Q= VA ec. continuidad QA = QB
* PB tubería acero 2½ calibre 40 apéndice F
VA= QA÷AA * PA tubería acero 3½ calibre 40 apéndice F
VA= QA÷AA
VA =0.50 pie3/s÷0.06868 pies2=7.28 pie/s
VA2 = (7.28 pie/s)2 = 53.0 pie2/s2

VB= QB÷AB
VB =0.50 pie3/s÷0.03326 pies2=15.03 pie/s
VB2 = (15.03pie/s)2 = 226 pie2/s2

(VB2 – VA2) /2g =(226.0 - 53.0) pie2/s2 ÷2*32.2 pie/s2= 2.69 pie

(PB – PA) / ϒ =??

PB= 25 psi= 25 Lb/pulg2 *(12 pulg)2/1 pie2 =3,600 lb/pie2
PA= -3.5psi= -3.5 Lb/pulg2 *(12 pulg)2/1 pie2 =-504 lb/pie2
(PB – PA)/ϒ =(3,600 lb/pie2-(-504 lb/pie2))/62.4 lb pie3=65.77 pie

hL=f*L/D*V2/2g=???
* PB tubería acero 2½ calibre 40 apéndice F Dint. 0.2058 pie
NR = (VB*DB*ρagua) /η
NR= (15.03 pie/s*0.2058 pie*1.94 slug /pie3)÷(4.0E-5 lb-s/pie)
NR =150,019=1.5E5 *turbulento
Rugosidad Relativa: Dint. = 0.2058 pie apéndice F
*tubería acero 2½ calibre 40
Ԑ= 1.5 x10-4 *tabla8.2 acero comercial
D/Ԑ = 0.2058 pie/1.5E-4 = 1,372
.fmoody = 0.028
*FLUJO TURBULENTO f en diagrama Moody

Ec. DARCY:
.hL=f*L/d *V2/2g
.hL= 0.028*(80pie/0.2058pie) *(15.03 pie/s)2÷2*32.2 pie/s2
.hL=10.88*3.51= 38.18 pie
Sustituyendo: ec gnal. energía
hA=(ZB - ZA)+ (VB2 – VA2 )/2g+ (PB – PA )/ϒ + hL
hA= 80pie + 2.69 pie + 65.77 pie + 38.18 pie =186.64 pie
PA= hA*W= hA*ϒ*Q
PA= 186.64pie*62.4 lb/pie3 * 0.5 pie3/s=5,823.17 lb pie/s
1 hp = 550 lb pies/s
PA = 5,823.17 lb pie/s÷ 550 lb pie/s = 10.6 hP
