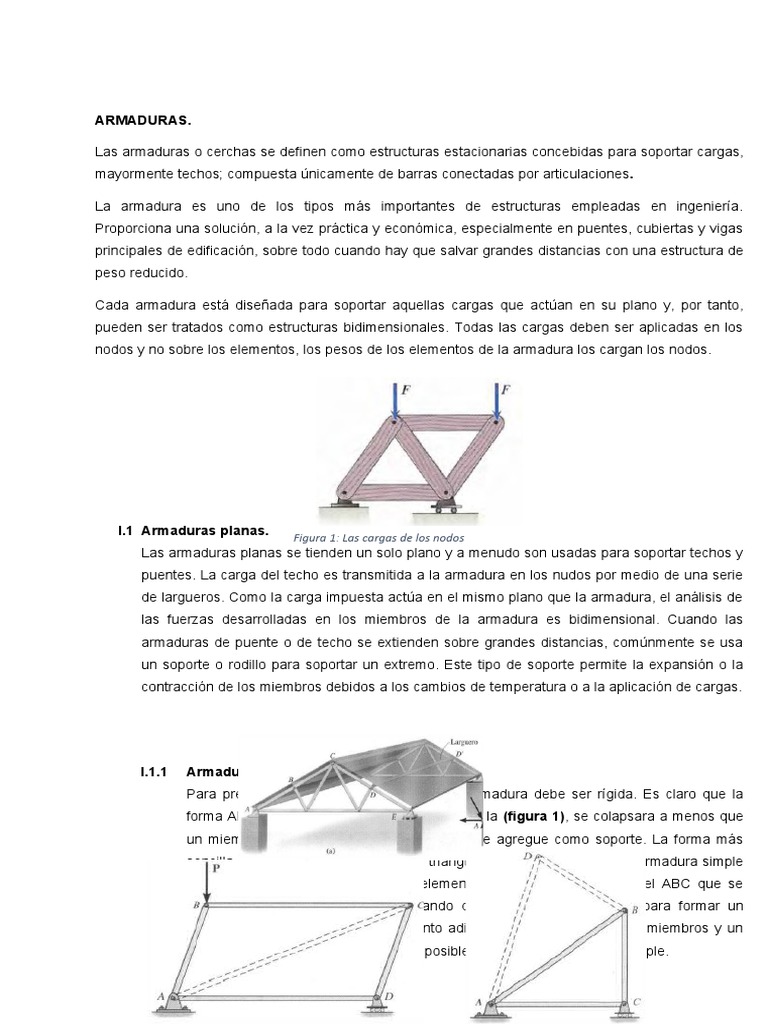

ARMADURAS.

Las armaduras o cerchas se definen como estructuras estacionarias concebidas para soportar cargas,
mayormente techos; compuesta únicamente de barras conectadas por articulaciones.

La armadura es uno de los tipos más importantes de estructuras empleadas en ingeniería.

Proporciona una solución, a la vez práctica y económica, especialmente en puentes, cubiertas y vigas
principales de edificación, sobre todo cuando hay que salvar grandes distancias con una estructura de
peso reducido.

Cada armadura está diseñada para soportar aquellas cargas que actúan en su plano y, por tanto,
pueden ser tratados como estructuras bidimensionales. Todas las cargas deben ser aplicadas en los
nodos y no sobre los elementos, los pesos de los elementos de la armadura los cargan los nodos.

Las cargas en los nodos

I.1 Armaduras planas.

Figura 1: Las cargas de los nodos
Las armaduras planas se tienden un solo plano y a menudo son usadas para soportar techos y
puentes. La carga del techo es transmitida a la armadura en los nudos por medio de una serie
de largueros. Como la carga impuesta actúa en el mismo plano que la armadura, el análisis de
las fuerzas desarrolladas en los miembros de la armadura es bidimensional. Cuando las
armaduras de puente o de techo se extienden sobre grandes distancias, comúnmente se usa
un soporte o rodillo para soportar un extremo. Este tipo de soporte permite la expansión o la
contracción de los miembros debidos a los cambios de temperatura o a la aplicación de cargas.

I.1.1 Armadura simple.

Para prevenir el colapso, la forma de una armadura debe ser rígida. Es claro que la
forma ABCD de cuatro barras que aparece en la (figura 1), se colapsara a menos que
un miembro diagonal, como la barra AC, se le agregue como soporte. La forma más
sencilla que es rígida o estable es un triángulo. En consecuencia, una armadura simple
es construida comenzando con un elemento básico triangular, como el ABC que se
muestra en la (figura 2), y conectando dos miembros (AD y BD) para formar un
elemento adicional. Con cada elemento adicional que consista en dos miembros y un
nudo colocado sobre la armadura, es posible construir una armadura simple.
 I.1.2 Armaduras compuestas.

Si dos o más armaduras simples se unen para formar un cuerpo rígido, la armadura así
formada se denomina armadura compuesta, de tal manera que cada par comparta sus
articulaciones y se añada alguna barra adicional entre cada par de modo que cualquier
movimiento de una respecto de la otra esté impedido.

I.2 Armaduras de nudos rígidos.

Una armadura de nudos rígidos es un tipo de estructura hiperestática que geométricamente

puede ser similar a una armadura estáticamente determinada pero estructuralmente tiene
barras trabajando en flexión.

Un nudo se llama rígido si una vez deformada la estructura el ángulo formado inicialmente por
todas las barras se mantiene a pesar de que globalmente todo el nudo ha podido haber girado
un ángulo finito.

I.3 ANÁLISIS DE ARMADURAS.

I.3.1 Método de los nodos

El método de los nodos nos permite determinar las fuerzas en los distintos elementos
de una armadura simple. Consiste en:

a. Obtener las reacciones en los apoyos a partir del DCL de la armadura completa.

b. Determinar las fuerzas en cada uno de los elementos haciendo el DCL de cada uno
de los nodos o uniones. Se recomienda empezar analizando aquellos nodos que tengan
no más de dos incógnitas.

Si la fuerza ejercida por un elemento sobre un perno está dirigida hacia el perno, dicho
elemento está en compresión; si la fuerza ejercida por un elemento sobre el perno está
dirigida hacia fuera de éste, dicho elemento está en tensión.

I.3.2 Método de las secciones.

El método de las secciones para el análisis de armaduras se basa en el equilibrio de
cuerpo rígido de una parte de la armadura.
 Pasos para analizar una armadura por el método de las secciones.

1° Realizar un diagrama de cuerpo libre sobre la armadura completa. Escribir las

ecuaciones de equilibrio y resolver estas ecuaciones para determinar las reacciones en
los apoyos.

2° Localice los miembros de la armadura para los cuales se desean encontrar las
fuerzas. Marque cada uno de ellos con dos trazos cortos.

3° Trace una línea (corte) a través de la armadura para separarla en dos partes. No es
necesario que la línea sea recta, sino que debe separar a la armadura en dos partes
apropiadas. Así mismo, se debe tener en cuenta que cada una de las partes de la
armadura debe contener por lo menos un miembro completo (sin cortar).

4° Seleccione una de las partes de la armadura seccionadas en el paso 3° y dibuje un

diagrama de cuerpo libre de ella. A menos que se tenga otra información, suponga que
las fuerzas desconocidas en los miembros son de tensión.

5° Escriba las ecuaciones de equilibrio para las partes seleccionadas en el paso 4°. Si
en el paso 3° fue necesario cortar más de tres miembros con fuerzas desconocidas en
ellos, es posible que se tenga que considerar partes adicionales de la armadura o nodos
por separados. Para determinar las incógnitas.

6° Resuelva el conjunto de ecuaciones obtenidas en el paso 5° para determinar las

fuerzas desconocidas.

7° Repita los pasos 3° a 6°, según se requiera, para completar el análisis.

I.4 CARGAS EN ARMADURAS PARA TECHOS.

Una armadura suele diseñarse para transmitir cargas muertas y vivas a otros miembros de la
estructura. En cuanto a la construcción de nuevas viviendas, una carga muerta es el peso de
los componentes estáticos como la propia viga, vigas del techo, materiales para techos,
revestimiento y el material del techo. Una carga viva es dinámica por naturaleza, como el
viento, la nieve, etc.
En esta parte se describen todos los agentes externos a la estructura que inducen fuerzas
internas, esfuerzos y deformaciones en ella, estos pueden ser agentes ambientales por
ejemplo viento, sismo, peso propio, etc.
Existen muchas clasificaciones de cargas o acciones sobre una estructura a partir de
diferentes puntos de vista. Las más comunes son basándose en su origen y su
duración e intensidad en el tiempo.
 Clasificación según su origen:
 Debido a la acción de la gravedad: carga muerta y carga viva.
 Cargas debido a sismo.
 Cargas debido al viento.
 Clasificación según su duración e intensidad:
 Acciones permanentes: Son las que actúan de manera continua en la estructura,
y su intensidad no tiene variación significativa en el tiempo. Ejemplo de este tipo es la
carga muerta.
 Acciones variables: Son las que actúan sobre la estructura con una intensidad que varía
significativamente con el tiempo; por ejemplo, la carga viva y los efectos de
temperatura.
 Acciones accidentales:
estas cargas no están asociadas al funcionamiento de la estructura y pueden alcanzar i
ntensidades significativas en breves lapsos de tiempo; por ejemplo, las acciones debido
a sismo y viento.
I.4.1 CARGAS GRAVITACIONALES.
I.4.1.1 Cargas Muertas
Son las cargas generadas por el peso propio tanto de elementos estructurales
(vigas de techo, largueros, etc.), como de elementos no estructurales (cubierta,
cielo falso, instalaciones hidráulicas y eléctricas, etc.), que ocupan una posición
fija gravitan de manera constante sobre la estructura sin alguna variación
significativa de s peso en el tiempo.
Las cargas muertas incluyen el peso de todos los materiales de construcción
soportados por la armadura. Las cargas muertas se consideran como: cubierta del
techo, largueros, viguetas de techo y contra venteos, plafón, cargas suspendidas y
el peso propio de la armadura. Las cargas muertas son fuerzas verticales hacia
abajo, y por esto, las reacciones o fuerzas soportantes de la armadura son
también verticales para esas cargas.
I.4.1.1.1 Peso propio de Armaduras
El peso verdadero de una armadura no se puede determinar
exactamente mientras no esté completamente diseñada.
I.4.1.2 Cargas vivas
Las cargas vivas están relacionadas con el uso y ocupación de la estructura;
debido a su naturaleza variable, incluye todo aquella
que no tiene posición fija y definitiva. Se identifican dos clases: cargas
móviles (mantenimiento y reparaciones) y cargas de
movimiento (grúas sobre vigas carril).  Las cargas vivas incluyen las cargas de
nieve, lluvia, viento, etc.
I.4.1.2.1 Cargas de Nieve y hielo
 Las precipitaciones de hielo y nieve varían con el clima y cantidad
retenida por una cubierta depende de su proporción y el tipo de
superficie. Para los diseños de techos se usan cargas de nieve de 48.8
a 195.2 kg/m2 (10 a 40 lb / pie2); la magnitud depende principalmente
de la pendiente del techo y en menor grado de la índole de la superficie
de este. Los valores mayores se usan para techos horizontales y los
menores para techos inclinados.
I.4.1.2.2 Lluvia
El agua en un techo sin pendiente se acumula más rápidamente que lo
que tarda en escurrir, el resultado se denomina encharcamiento; la
carga aumentada ocasiona que el techo se reflexione en forma de plato,
que entonces puede contener más agua, lo que a su vez causa
mayores deflexiones. Este proceso continuo hasta que se alcanza el
equilibrio o el colapso de la estructura. El encharcamiento es un
problema ya que puede llegar a causar fallas en el techo.
I.4.2 Cargas accidentales.
I.4.2.1 Cargas de viento
Por lo general, para estructuras elevadas, se deben efectuar estudios en los
túneles de viento, para determinar las fuerzas del viento sobre la estructura.
Para estructuras más pequeñas de forma regular con alturas del orden de los
100 ft o unos 30 m, resulta satisfactorio usar la presión del viento estipulada en
el código apropiado de construcción. Para pendientes de techo menores de 30°
(que incluyen los techos planos), es una succión que actúa hacia fuera, normal a
la superficie del techo, con un valor de 1.25 x la presión previamente
recomendada. La carga de viento sobre techos con pendientes mayores de 30°
se obtiene de la presión del viento que actúa normalmente a la superficie del
techo, y en donde el valor básico previamente indicado dependerá de la altura.
La altura para determinar la presión sobre el techo se mide como la diferencia
entre las elevaciones promedio del terreno y techo. Se hace notar debido a que
el viento puede soplar desde cualquiera de los lados de un edificio, la estructura
es simétrica, aunque el análisis del viento se efectúe desde una sola dirección.
La fuerza generada por el viento sobre las estructuras es difícil de cuantificar con
exactitud debido a la naturaleza variable del viento. Atendiendo el
comportamiento del viento como fluidos es posible llegar a establecer cargas
razonables en función de la velocidad del viento, estas cargas sobre las
edificaciones varían según su ubicación geográfica, altura, sobre el nivel del
suelo, tipo de terreno y tipos de estructuras en sus alrededores. El viento genera
en las edificaciones empujes y succiones estáticas. En la siguiente figura la
 superficie que recibe directamente la presión del viento se denomina barlovento
(empuje) y el opuesto sotavento (succión).

I.4.2.2 Carga de sismo.
Los efectos de los movimientos sísmicos sobre las edificaciones son transmitidos
a través del suelo sobre el cual se apoya; la base de la edificación tiende a
seguir el movimiento del suelo, mientras que, por inercia, la masa del edificio se
opone a ser desplazadamente dinámicamente y a seguir el movimiento de su
base del. Es así como se inducen fuerzas inerciales sobre las edificaciones
producidas por los sismos, las cuales son de sentido contrario al movimiento del
suelo.

Analizar las edificaciones bajo efectos de sismos es una labor muy compleja que
requiere de simplificaciones para tomar parte del diseño estructural de estas.

Figura 2:Fuerza de inercia producida por el

movimiento sísmico
Las fuerzas sísmicas en edificios no dependen solamente de la intensidad del
movimiento sísmico sino también de las propiedades de toda la estructura en
conjunto, tales como su masa, rigidez y regularidad en su geometría, entre otras,
que afectan de forma preponderante la respuesta dinámica de la edificación.

Los sistemas de los techos como parte de una edificación influyen en su

respuesta dinámica; en su calidad de diagrama cómo se encargan de transmitir
las fuerzas inducidas por el sismo a los elementos verticales resistentes a cargas
laterales. Se considera al techo como un nivel de la estructura y se le asigna una
fuerza debido al sismo (Fs3) la cual distribuirá a los elementos verticales que
resisten sismo, ya sea como diagrama rígido o flexible.
EJERCICIO 1

La armadura mostrada tiene una longitud L= 42m; con una luz entre armaduras (en el plano) b= 9m de ; altura
de la edificación H = 63m ; longitud de la edificación B= 54m ; factor de sobrecarga para la carga muerta n= 1.2;
Pa=0.3(peso de la armadura); Pc=1.8(peso de la cubierta); P1=0 (peso del larguero); factor de sobrecarga para la
carga de nieve n1=1.4 ; P1=1(peso normativo de la nieve); factor de sobrecarga para la carga de viento n2=1.25 ;
presión del viento q= 0.45

Se pide:

1) Calcular la armadura ante la carga muerta (peso propio), de nieve y de viento.

2) Determinar las fuerzas internas en las tres barras marcadas

 1) Análisis cinemático de la armadura

Condición necesaria

m+3=2 j
 m=25
 j=14
25+3=2 (14 ) → Armadura Estaticamente determinada
28=28
2) Calculo de la armadura ante la carga Muerta (Peso Propio)
a) Determinando cargas puntuales

16−10
(DERECHA) tan α 1= =0.214 → α 1=12.095 °
28
16−10
(IZQUIERDA) tan α 2= =0.429 →α 2=23.199 °
14
P p . p . =nqbd

q= pa + pc + ( pd )=0.3+1.8+0=2.1
1
P p . p . =(1.2)(2.1)(6.3)

bd= ( 9 )( 7 )=63 P p . p . =158.76 ≅ 159 kN

159
159
159 159
159
159/2 159/2

7m
VA b) VB Determinando

Reacciones en los Apoyos

∑ M A =0
V B ( 42 )=159 ( 7+14+ 21+28+ 35 ) +79.5(42)

V B =477 kN

∑ M B=0
V A ( 42 )=159 ( 35+ 28+21+14+7 )+ 79.5(42)

V A =477 kN
 c) Calculamos analíticamente las fuerzas internas en las 3 barras.

k3 S1
α1

S2
θ α1
S3 k 1 k2
V B =477 kN

θ
∑ M k 1=0
S1 cos α ( 14.5 ) =159 ( 7+ 14 ) +79.5 ( 21 )−477 ( 21 )

S1=−353.256 kN ≅−353.3 kN

∑ M k 2=0
S2 sen θ ( 67.7 )=159 ( 67.7+60.7+53.7 )+79.5 ( 46.7 )−477(46.7)

S2=167.526 kN ≅ 167.5 kN

∑ M k 3=0
S3 ( 16 )=−159 ( 7+14 +21 )−79.5 ( 28 ) + 477(28)

S3=278.25 kN ≅ 278.3 kN
3) Calculo de la armadura ante la carga viva “Nieve de la parte derecha de la armadura”

a) Determinamos cargas puntuales

Pn=n1 q 0 cbd

Cuando α ≤ 25 →C=1

Cuando α ≥ 60 →C=0

∴ Ennuestro caso seriaC=1.0

Pn= (1.4 ) (1 ) ( 1 ) ( 9 ) (7 )=88.2 ≅ 88 kN

b) Determinamos reacciones en los apoyos

∑ M A =0
V B ( 42 )=44 ( 14 ) +88 ( 21+28+35 ) +(44)( 42)

V B =234.7 kN

∑ M B=0
V A ( 42 )=44 (28 )+ 88(21+14+ 7)

V A =117.3 kN
 c) Calculamos analíticamente las fuerzas internas

θ=66.371°
88
K3 88
S1 88
44

16 14.5 13
11.5
10 m
S2
7m 7m 7m 43.7
234.7 kN K2
θ K1 α1
B
S3

∑ M k 1=0
S1 cos α 1 ( 14.5 )=88 ( 7+ 14 ) + 44 ( 21 )−234.7(21)

S1=−152.115 kN ≅−152.1 kN

∑ M k 2=0
S2 sen θ ( 67.7 )=88 ( 67.7+60.7+53.7 ) +44 ( 46.7 )−234.7(46.7)

S2=114.826 kN ≅ 114.8 kN

∑ M k 3=0
S3 ( 16 )=234.7 ( 28 )−88 ( 7+14+ 21 )−44 (28)

S3=102.725 kN ≅ 102.7 kN

4) Calculo DE la armadura ante la carga viva “Nieve en la parte de la izquierda de la armadura”

Pn/2
Pn Pn
Pn
Pn/2
 a) Determinamos cargas puntuales

Pn=n1 q 0 cbd

α =23.199 → α ≤25 → C=1

∴ P n=( 1.4 )( 1 ) (1 )( 6 ) ( 9 ) =88.2 ≅ 88 k

b) Determinamos reacciones en los apoyos

∑ M A =0
V B ( 42 )=44 ( 14 ) +88(7)

V B =29.3 kN

∑ M B=0
V A ( 42 )=44 (28+ 42 ) +88( 35)

V A =146.7 kN

d) Calculamos analíticamente las fuerzas internas

s1
44
88α 1
44 s2
∅

α2 s θ
3 74.7
146.7 kN
k1 k2

∅=23.629°

∑ M k 1=0
S1 ( cos α∗16−sen α∗7 )=44 ¿ 21+7 ¿ 88 ( 14 )−146.7 (21)

S1=−43.497 kN ≅−43.5 kN

∑ M k 2=0
S2 ( cos ∅∗74.7−sen ∅∗16 )=146.7 ( 88.7 ) −44 ( 74.7+ 88.7 )−88 (81.7)

S2=−22.038 kN ≅−22 kN

∑ M k 3=0
S3 ( 16 )=146.7 ( 14 )−44 ( 14 )−88(7)

S3=51.636 kN ≅ 51.4 kN
 5) Calculo de la armadura ante la carga viva “Viento en la parte derecha de la armadura”
a) Determinamos coeficientes aerodinámicos
Hallando Factor C 1(Parte Derecha)

H 63
Cuando α =0 → = =1.5 →C 1=−0.75
L 42
H 63
Cuando α =20 → = =1.5 →C 1=−0.75
L 42
∴ Por deducción C 1=−0.75

α 2=23.199 α 1=12.095
63 m=H

L=42 m

Hallando Factor C 2=−0.65

B H
Cuando ≤1 → =1.5 →=C 3=−0.55
L L
B H
Cuando ≥2 → =1.5 →C 3=−0.6
L L
Hallando Factor C 3

B 54
∴ = =1.3 →C 3=0.57
L 42

B=54

L=42 m

b) Determinamos Cargas Puntuales

W =n2 q0 cba

W 1= (1.25 )( 0.45 )( 0.8 ) ( 9 ) ( 3.510 )=11.571 ≅ 11.6 kN

7
W 2 =( 1.25 )( 0.45 )(−0.75 )( 9 ) ( )
cos α 1
=−26.094 ≅ 26.1 kN
 10
W 1= (1.25 )( 0.45 )(−0.65 )( 9 ) ( )
cos α 2
=−24.058 ≅ 24.1 kN

W 1= (1.25 )( 0.45 )(−0.57 )( 9 ) ( 5.510 )=−7.955 ≅−8 kN

c 1=−075
c 2=−0.65

c 3=−0.57 c 0=0.8

R3 W 3 /2 W 2 /2
W2 R2

W3 W2
W 3 /2 W2
16 11.5 W 2 /2
10 13 13 11.5
10
W4 W1

W4 W1

HB

c) Determinamos las reacciones en los apoyos

R1=( W 1 ) (2 )=2 (11.6 )=23.2kN
R2=( W 2 ) ( 4 )=4 ( 26.1 )=104.4 kN
R3= ( W 3 ) ( 2 )=2 ( 24.1 )=48.2 kN
R4 =( W 3 ) ( 2 )=2 ( 8 )=16 kN

∑ F X =0
H B =23.2+16+ 48.2 ( 0.394 )−104.4 (0.21)

H B =36.267 kN

∑ M A =0
 V B ( 42 )=8 ( 10 ) +11.6 ( 10 ) + ( 48.2 )( 0.394 ) (13 )−104.4 ( 0.21 ) ( 13 ) +48.2 ( 0.919 ) ( 7 ) +104.4( 0.978)(28)

V B =79.21 kN

∑ M B=0
V A ( 42 )=−8 ( 10+11.6 )−48.2 ( 0.394 )( 13 ) +104.4 ( 0.21 )( 13 ) + 48.2 ( 0.919 ) ( 35 ) +104.4 (0.978)(14)

V A =67.74 kN

d) Calculamos analíticamente las fuerzas internas “Viento en la25.4

parte derecha de la armadura”
12.8
13.05

26.1
α1 α1
k3 26.1
S1 26.1
26.1
13.05
5.5 2.7
11.6
16 14.5 13
11.5
10 m
11.6

7m 7m 7m 43.7
B
S2
k2
S3 k 1
79.27
∑ M k 1=0
S1 cos α 1 ( 14.5 )=−25.4 ( 7+14 )−12.8 ( 21 )+ 79.21 ( 21 )−11.6 ( 10 ) +2.7 ( 10 ) +5.5(14 . 5+13+11.5)

S1=124.3 kN

∑ M k 2=0
S2 sen θ ( 67.7 )=−25.4 ( 67.7+57.7 +50.7 )−12.8 ( 46.7 ) +79.21 ( 46.7 ) ( 11.6 ) ( 16 )−5.5 ( 4.5+13+11.5 )−2.7

S2=−24.14 kN

∑ M k 3=0
S3 ( 16 )=−79.21 ( 28 ) +25.4 ( 7+ 14+21 ) +12.8 ( 28 )−11.6 ( 6 ) +2.7 ( 10 ) +5.5(4.5+3+1.5)

S3=−49.11 kN

6) Calculo de la armadura ante la carga viva(Izquierda)

a) Determinando coeficientes aerodinámicos

Hallando factor C 1 (Izquierda)

H 63
Cuando α =20 ° → = =1.5→−0.75=C 1
L 42
 H 63
Cuando α =40° → = =1.5 →−0.3=C1
L 42
Por interpolación

(C 1+ 0.75) (−0.3+0.75)
= → C1=−0.68
(23.199−20) (40−20)

α 2=23.199 α 1=12.095
63 m=H

L=42 m

Hallando C 2 → C 2=−0.65

Hallando C 3

B H
≤1 → =1.5 →−0.55=C3
L L
B H
≥2 → =1.5 →−0.6=C 3
L L
B 54
∴ = =1.3 →C 3=−0.57
L 42

B=54

L=42 m

b) Determinamos Cargas Puntuales

W =n2 q0 cba

W 1= (1.25 )( 0.45 )( 0.8 ) ( 9 ) ( 3.510 )=11.6 kN

W 2 =( 1.25 )( 0.45 )(−0.68 )( 9 ) ( cos7α )=−26.2 kN
1
 7
W 1= (1.25 )( 0.45 )(−0.65 )( 9 ) ( )
cos α 2
=−23.6 kN

W 1= (1.25 )( 0.45 )(−0.57 )( 9 ) ( 3.510 )=−8 kN

c 1=−0.68 c 2=−0.65

α2 α1

c 0=0.8
c 3=−0.57

c) Determinamos las reacciones en los apoyos

R1=( W 1 ) (2 )=2 (11.6 )=23.2kN
R2=( W 2 ) ( 2 )=2 ( 26.2 )=52.4 kN
R3= ( W 3 ) ( 4 )=4 ( 23.6 )=94.4 kN
R4 =( W 3 ) ( 2 )=2 ( 8 )=16 kN

W 2 /2 W 3 /2
W3 R2

W2 W3
W 2 /2 W3
16 11.5 W 3 /2
10 13 13 11.5
10
W1 W4

W1 W4

HB

∑ M A =0
V B ( 42 )=−11.6 ( 10 )−8 ( 10 ) +52.4 ( 0.394 )( 13 ) +52.4 ( 0.919 )( 7 )+ 94.4 ( 28 ) ( 0.978 )−(13)(0.21)

V B =65.16 kN

∑ M B=0
 V A ( 42 )=11.6 ( 10 ) +8 ( 10 ) +94.4 ( 14 ) ( 0.978 ) +94.4 ( 13 ) ( 0.21 ) +52.4 ( 35 ) ( 0.919 )−52.4 (13)(0.394)

V A =75.32 kN

d) Calculamos analíticamente las fuerzas internas

24.1 48.2
26.2 52.4
26.2

52.4
26.2 α2 α2

11.6
10.3 20.6

11.6

75.32 kN

k2

∑ M k 1=0
S1 ( cos α 1∗16−sen α 1∗7 )=−24.1 ( 7+21 ) −48.2 ( 14 ) +75.32 ( 21 )+ ¿

10.3 ( 10+16 ) +20.6 ( 13 )−11.6 (10)

S1=45.97 kN

∑ M k 2=0
S2 ( cos ∅∗74.7−sen ∅∗16 )=−75.32 ( 88.7 ) +24.1 (74.7 +88.7 ) + 48.2 ( 81.7 )

−10.3 ( 10+16 )−20.6 (13 )+ 11.6(10)

S2=1.14 kN

∑ M k 3=0
S3 ( 16 )=−−75.32 ( 14 )+ 24.1 ( 14 )+ 48.2 ( 7 ) +10.3 ( 6 ) +20.6 ( 3 )−11.6 (6)

S3=−20.36 kN

TABLA DE RESULTADOS

Carga Nieve (KN) Carga de Viento (KN)

Barra Carga Muerta
Izquierda Derecha Total Izquierda Derecha
S1 -353.3 -43.5 -152.1 -195.6 45.97 124.3
S2 167.5 -22 144.8 122.8 1.14 -24.14
S3 278.3 51.4 102.7 154.1 -20.36 -49.11
