PURIHUAMAN MORA CESAR PAÚL

SERVICIO DE CONSULTORIA Y CONSTRUCCIÓN

Ubicación:
Celular: +980329959

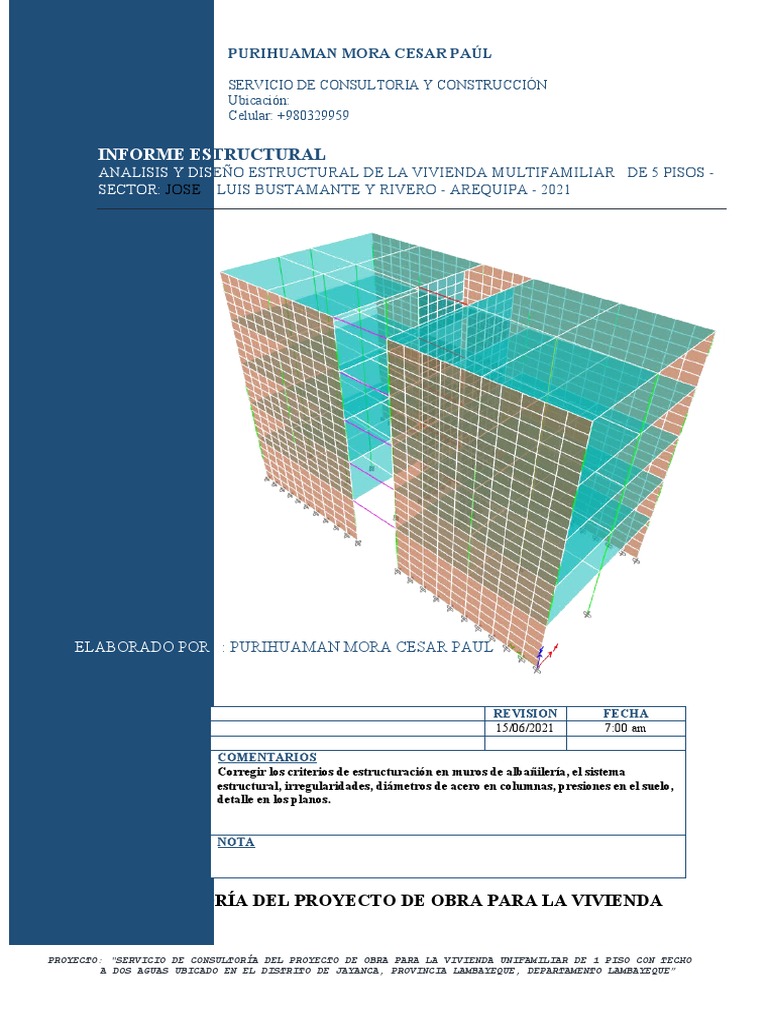

INFORME ESTRUCTURAL
ANALISIS Y DISEÑO ESTRUCTURAL DE LA VIVIENDA MULTIFAMILIAR –DE 5 PISOS -1
SECTOR: JOSE LUIS BUSTAMANTE Y RIVERO - AREQUIPA - 2021

ELABORADO POR : PURIHUAMAN MORA CESAR PAUL

REVISION FECHA
15/06/2021 7:00 am

COMENTARIOS
Corregir los criterios de estructuración en muros de albañilería, el sistema
estructural, irregularidades, diámetros de acero en columnas, presiones en el suelo,
detalle en los planos.

NOTA
“SERVICIO
DE
CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
 MULTIFAMILIAR DE 5 PISOS, UBICADO EN EL SECTOR JOSE LUIS
BUSTAMANTE Y RIVERO, DEPARTAMENTO AREQUIPA.”

INDICE
PRIMERA PARTE- REVISION SOFTWARE
1 REVISION DEL SOFTWARE ETABS
1.1 DEFINICION DE LOS MATERIALES
PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 1.2 DEFINICION DE LAS SECCIONES
1.3 DEFINICION DE LOS PIERS
1.4 DEFINICION DEL ESPECTRO DE RESPUESTA
1.5 DEFINICION DE LOS CASOS DINAMICOS
2 REVISION DE LAS CARGAS ASIGNADAS AL PROGRAMA ETABS
2.1 CARGAS MUERTAS EN VIGAS
2.2 CARGAS MUERTAS EN LOSAS
2.3 CARGAS DE TABIQUERIA LOCAL (MUROS)
3 REVISION DE LOS CRITERIOS DE ESTRUCTURACION
3.1 DENSIDAD MINIMA DE MUROS
4 REVISION DE LOS RESULTADOS
4.1 MODOS DE VIBRACION
4.2 RATIO DE PESO
4.3 COEFICIENTE ESTATICO
4.4 PORCENTAJE DE LAS CARGAS LATERALES
4.5 IRREGULARIDADES
4.6 VERIFICACION DEL SISTEMA ESTRUCTURAL ADOPTADO
4.7 DERIVAS POR PISO
4.8 FACTOR DE ESCALONAMIENTO
4.9 FUERZAS DE DISEÑO
4.10 JUNTA DE SEPARACION SISMICA
SEGUNDA PARTE- REVISION DISEÑO Y PLANOS

5 DISEÑO ESTRUCTURAL
5.1 DISEÑO DE LOSAS ALIGERADAS
5.2 DISEÑO DE VIGAS
5.3 DISEÑO DE COLUMNAS
5.4 DISEÑO DE PLACAS
5.5 DISEÑO DE MUROS DE ALBAÑILERIA
5.6 DISEÑO DE LA ESCALERA
5.7 DISEÑO DE LA CIMENTACION

PRIMERA PARTE
1. REVISION DEL SOFTWARE ETABS
El presente documento (Memoria de cálculo) corresponde a la REVISION del análisis sísmico estático y dinámico y
al cálculo estructural del proyecto: “SERVICIO DE CONSULTORÍA DE OBRA PARA LA VIVIENDA

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
MULTIFAMILIAR DE 5 PISOS UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO -
DEPARTAMENTO AREQUIPA”. El análisis se realizó conforme a lo estipulado en el Reglamento Nacional de
Edificaciones.
1.1 MATERIALES
CONCRETO:
En el anexo II: EQUIVALENCIA DE FORMULAS EN EL SISTEMA MKS, del REGLAMENTO
NACIONAL DE EDIFICACIONES menciona lo sets:

γc = 2.4 tnf/m³

Ec =2173706.51 t/m²

ACERO:
Ec =20000000 t/m²

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 Fy =42000 t/m²

MANPOSTERIA:

U = 0.25

1.2 DEFINICION DE SECCIONES

Todos los elementos de VIGAS, COLUMNAS y LOSAS si se representaron muy bien

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
 1.3 DEFINICION DE LOS PIERS

 Los piers son usado para obtener los resultados de las placas y muros de albañilería

FALTA ASIGNAR LOS PIERS

1.4 DEFINICION DEL ESPECTRO DE RESPUESTA

DEBERIA PRESENTAR DOS

ESPECTROS DE
RESPUESTA UNA PARA EL
EJE XX
(PORTICOS) Y EL OTRO
PARA EL EJE YY
(MANPOSTERIA)

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 1.5 DEFINICION DE LOS CASOS DINAMICOS

Excentrecidad 5%=0.05

2 REVISION DE LAS CARGAS ASIGNADAS AL PROGRAMA ETABS

2.1 CARGAS MUERTAS EN VIGAS

FALTA CARGAS DE TABIQUERIA

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
 2.2 CARGAS MUERTAS EN LOSAS

CARGA ALIGERADO MAS

ACABADOS OK

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 2.3 CARGAS DE LA TABIQUERIA LOCAL (MUROS)

FALTA CARGAS DE LA TABIQUERIA

FIJA

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
3 REVISION DE LOS CRITRIOS DE ESTRUCTURACION
3.1 DENSIDAD MINIMA DE MUROS

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 4 REVISION DE LOS RESULTADOS
4.1 MODOS DE VIBRACION

SI SE CAPTURA MAS
DEL 90% DE MASA
4.2 RATIO DE PESO

CS = CM + CV = 614.80+169.54 = 784.34 Ton

Area del terreno = 190 m²

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
RATIO de PESO = CS / Area = 4.128 ton / m² ----- Deberia estar por 1 .5 tn /m², corregir cargas.
4.3 COEFICIENTE ESTATICO

CORREGIR LA
TRASLACION PURA

VALOR CORRECTO

ESTOS DEBEN SER

LOS VALORES
CORRECTOS.

4.4 PORCENTAJE DE LAS CARGAS LATERALES.

CORRECTO, SE USO
EIGEN VECTORES

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 4.5 IRREGULARIDADES
ALTURA:

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
 PLANTA

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 4.6 VERIFICACION DEL SISTEMA ESTRUCTURAL ADOPTADO

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA UNIFAMILIAR DE 1 PISO CON TECHO
A DOS AGUAS UBICADO EN EL DISTRITO DE JAYANCA, PROVINCIA LAMBAYEQUE, DEPARTAMENTO LAMBAYEQUE”
 El sistema en la direccion XX = MUROS ESTRUCTURALES DE CONCRETO ARMADO
El sistema en la direccion YY = MUROS ESTRUCTURALES DE ALBAÑILERIA

4.7 DERIVAS POR PISO

CUMPLE.
DERIVAS < 0.007

PROYECTO: "SERVICIO DE CONSULTORÍA DEL PROYECTO DE OBRA PARA LA VIVIENDA MULTIFAMILIAR DE 5 PISOS
UBICADO EN EL SECTOR JOSE LUIS BUSTAMANTE Y RIVERO, DEPARTAMENTO ARREQUIPA”
 NO CUMPLE.
DERIVAS > 0.005
