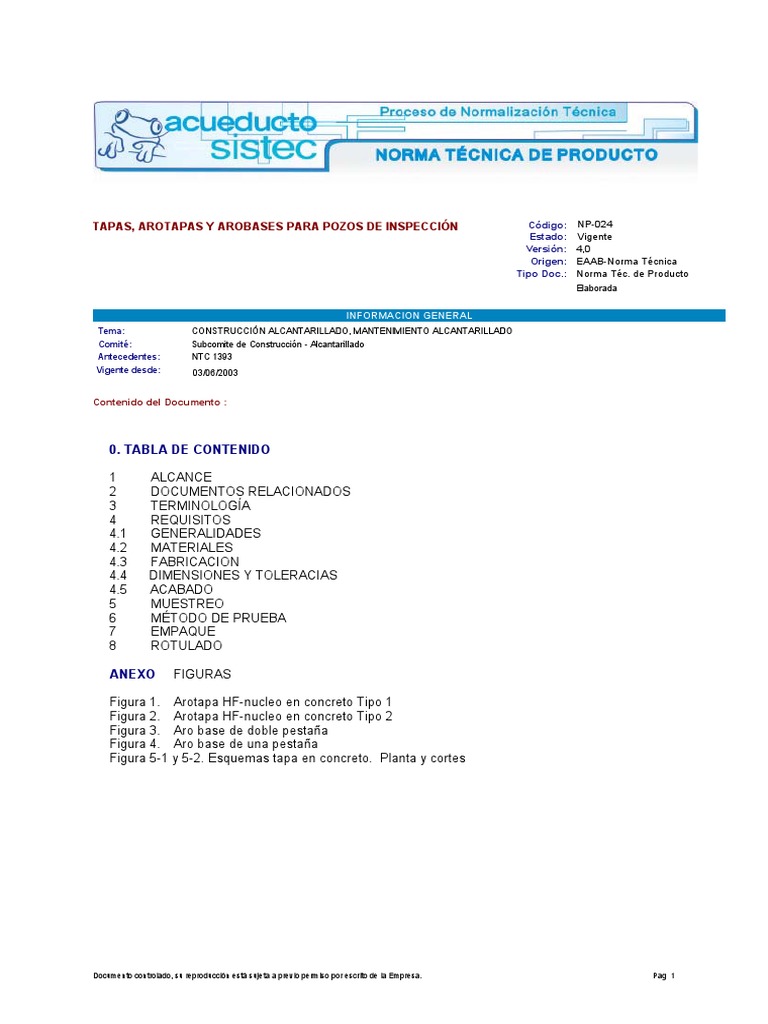

TAPAS, AROTAPAS Y AROBASES PARA POZOS DE INSPECCIÓN Código: NP-024

Estado: Vigente
Versión: 4,0
Origen: EAAB-Norma Técnica
Tipo Doc.: Norma Téc. de Producto
Elaborada

INFORMACION GENERAL
Tema: CONSTRUCCIÓN ALCANTARILLADO, MANTENIMIENTO ALCANTARILLADO
Comité: Subcomite de Construcción - Alcantarillado
Antecedentes: NTC 1393
Vigente desde: 03/06/2003

Contenido del Documento :

0. TABLA DE CONTENIDO

1 ALCANCE
2 DOCUMENTOS RELACIONADOS
3 TERMINOLOGÍA
4 REQUISITOS
4.1 GENERALIDADES
4.2 MATERIALES
4.3 FABRICACION
4.4 DIMENSIONES Y TOLERACIAS
4.5 ACABADO
5 MUESTREO
6 MÉTODO DE PRUEBA
7 EMPAQUE
8 ROTULADO

ANEXO FIGURAS

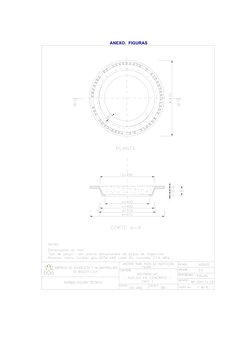

Figura 1. Arotapa HF-nucleo en concreto Tipo 1

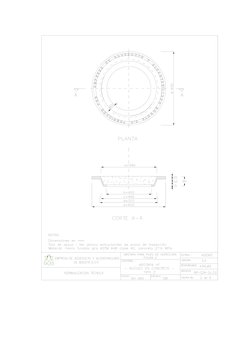

Figura 2. Arotapa HF-nucleo en concreto Tipo 2

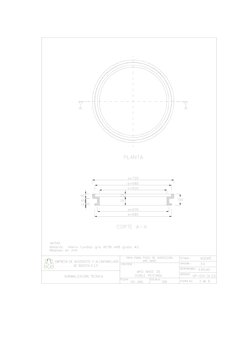

Figura 3. Aro base de doble pestaña

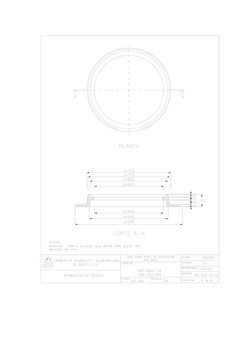

Figura 4. Aro base de una pestaña
Figura 5-1 y 5-2. Esquemas tapa en concreto. Planta y cortes

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 1
 1. ALCANCE

Esta norma establece los requisitos que deben cumplir las tapas, arotapas y arobases para pozos
de inspección para la E.A.A.B. - E.S.P. de Bogotá.

2. DOCUMENTOS RELACIONADOS

EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ - E.S.P. Estudio para la

rehabilitación del sistema de alcantarillado cuencas, Salitre, Torca, Conejera y Jaboque. Bogotá, :
CONSORCIO GRUCON - IEH - SOPRIN, 1998.

INSTITUTO COLOMBIANO DE NORMAS TÉCNICAS. Ingeniería Civil y Arquitectura. Tapas para

pozos de inspección. Segunda actualización. Bogotá: ICONTEC,1998 (NTC 1393)

3. TERMINOLOGÍA

3.1 ARO

Elemento metálico circular que forma parte del arotapa.

3.2 AROTAPA

Tapa para pozo de inspeccion conformada por un aro en hierro fundido gris y nucleo en concreto
reforzado.

3.3 AROBASE

Elemento que soporta arotapas

3.4 POZO DE INSPECCIÓN

Estructura de ladrillo y concreto, de forma cilíndrica y con tapa removible para permitir la
ventilación , el acceso y el mantenimiento de los colectores.

3.5 TAPA PARA POZO DE INSPECCIÓN

Elemento estructural, que cierra por la parte superior el pozo de inspección de alcantarillado y
cumple la función de controlar el acceso a los pozos, evitar la entrada de elementos extraños y
accidentes por la caída de personas u objetos dentro de los pozos, permitir la ventilación del pozo
y un fácil acceso para labores de mantenimiento.

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 2

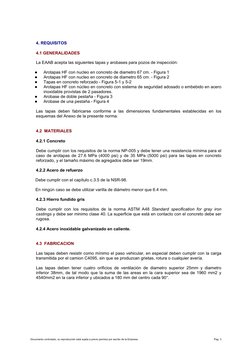

 4. REQUISITOS

4.1 GENERALIDADES

La EAAB acepta las siguientes tapas y arobases para pozos de inspección:

z Arotapas HF con nucleo en concreto de diametro 67 cm. - Figura 1

z Arotapas HF con nucleo en concreto de diametro 65 cm. - Figura 2
z Tapas en concreto reforzado - Figura 5-1 y 5-2
z Arotapas HF con núcleo en concreto con sistema de seguridad adosado o embebido en acero
inoxidable provistas de 2 pasadores.
z Arobase de doble pestaña - Figura 3
z Arobase de una pestaña - Figura 4

Las tapas deben fabricarse conforme a las dimensiones fundamentales establecidas en los
esquemas del Anexo de la presente norma.

4.2 MATERIALES

4.2.1 Concreto

Debe cumplir con los requisitos de la norma NP-005 y debe tener una resistencia mínima para el
caso de arotapas de 27.6 MPa (4000 psi) y de 35 MPa (5000 psi) para las tapas en concreto
reforzado, y el tamaño máximo de agregados debe ser 19mm.

4.2.2 Acero de refuerzo

Debe cumplir con el capítulo c.3.5 de la NSR-98.

En ningún caso se debe utilizar varilla de diámetro menor que 6.4 mm.

4.2.3 Hierro fundido gris

Debe cumplir con los requisitos de la norma ASTM A48 Standard specification for gray iron
castings y debe ser minimo clase 40. La superficie que está en contacto con el concreto debe ser
rugosa.

4.2.4 Acero inoxidable galvanizado en caliente.

4.3 FABRICACION

Las tapas deben resistir como mínimo el paso vehicular, en especial deben cumplir con la carga
transmitida por el camion C4095, sin que se produzcan grietas, rotura o cualquier avería.

Las tapas deben tener cuatro orificios de ventilación de diametro superior 25mm y diametro
inferior 38mm, de tal modo que la suma de las areas en la cara superior sea de 1960 mm2 y
4540mm2 en la cara inferior y ubicados a 180 mm del centro cada 90°.

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 3

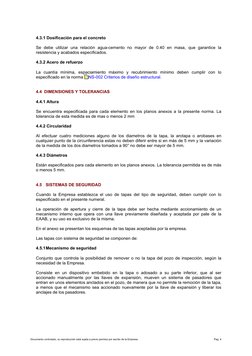

 4.3.1 Dosificación para el concreto

Se debe utilizar una relación agua-cemento no mayor de 0.40 en masa, que garantice la
resistencia y acabados especificados.

4.3.2 Acero de refuerzo

La cuantía mínima, espaciamiento máximo y recubrimiento mínimo deben cumplir con lo

especificado en la norma NS-002 Criterios de diseño estructural.

4.4 DIMENSIONES Y TOLERANCIAS

4.4.1 Altura

Se encuentra especificada para cada elemento en los planos anexos a la presente norma. La
tolerancia de esta medida es de mas o menos 2 mm

4.4.2 Circularidad

Al efectuar cuatro mediciones alguno de los diametros de la tapa, la arotapa o arobases en

cualquier punto de la circunferencia estas no deben diferir entre si en más de 5 mm y la variación
de la medida de los dos diametros tomados a 90° no debe ser mayor de 5 mm.

4.4.3 Diámetros

Están especificados para cada elemento en los planos anexos. La tolerancia permitida es de más
o menos 5 mm.

4.5 SISTEMAS DE SEGURIDAD

Cuando la Empresa establezca el uso de tapas del tipo de seguridad, deben cumplir con lo
especificado en el presente numeral.

La operación de apertura y cierre de la tapa debe ser hecha mediante accionamiento de un

mecanismo interno que opera con una llave previamente diseñada y aceptada por pate de la
EAAB, y su uso es exclusivo de la misma.

En el anexo se presentan los esquemas de las tapas aceptadas por la empresa.

Las tapas con sistema de seguridad se componen de:

4.5.1Mecanismo de seguridad

Conjunto que controla la posibilidad de remover o no la tapa del pozo de inspección, según la
necesidad de la Empresa.

Consiste en un dispositivo embebido en la tapa o adosado a su parte inferior, que al ser

accionado manualmente por las llaves de expansión, mueven un sistema de pasadores que
entran en unos elementos anclados en el pozo, de manera que no permite la remoción de la tapa,
a menos que el mecanismo sea accionado nuevamente por la llave de expansión y liberar los
anclajes de los pasadores.

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 4

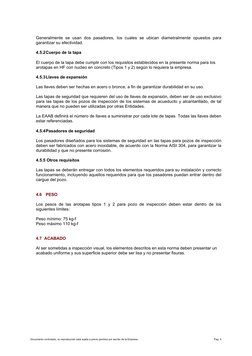

 Generalmente se usan dos pasadores, los cuales se ubican diametralmente opuestos para
garantizar su efectividad.

4.5.2Cuerpo de la tapa

El cuerpo de la tapa debe cumplir con los requisitos establecidos en la presente norma para los
arotapas en HF con nucleo en concreto (Tipos 1 y 2) según lo requiera la empresa.

4.5.3Llaves de expansión

Las llaves deben ser hechas en acero o bronce, a fin de garantizar durabilidad en su uso.

Las tapas de seguridad que requieren del uso de llaves de expansión, deben ser de uso exclusivo
para las tapas de los pozos de inspección de los sistemas de acueducto y alcantarillado, de tal
manera que no pueden ser utilizadas por otras Entidades.

La EAAB definirá el número de llaves a suministrar por cada lote de tapas. Todas las llaves deben
estar referenciadas.

4.5.4Pasadores de seguridad

Los pasadores diseñados para los sistemas de seguridad en las tapas para pozos de inspección
deben ser fabricados con acero inoxidable, de acuerdo con la Norma AISI 304, para garantizar la
durabilidad y que no presente corrosión.

4.5.5 Otros requisitos

Las tapas se deberán entregar con todos los elementos requeridos para su instalación y correcto
funcionamiento, incluyendo aquellos requeridos para que los pasadores puedan entrar dentro del
cargue del pozo.

4.6 PESO

Los pesos de las arotapas tipos 1 y 2 para pozo de inspección deben estar dentro de los
siguientes límites:

Peso mínimo: 75 kg-f

Peso máximo 110 kg-f

4.7 ACABADO

Al ser sometidas a inspección visual, los elementos descritos en esta norma deben presentar un
acabado uniforme y sus superficie superior debe ser lisa y no presentar fisuras.

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 5

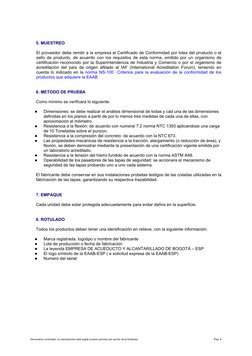

 5. MUESTREO

El proveedor debe remitir a la empresa el Certificado de Conformidad por lotes del producto o el
sello de producto, de acuerdo con los requisitos de esta norma, emitido por un organismo de
certificación reconocido por la Superintendencia de Industria y Comercio o por el organismo de
acreditación del país de origen afiliado al IAF (International Acreditation Forum), teniendo en
cuenta lo indicado en la norma NS-100 Criterios para la evaluación de la conformidad de los
productos que adquiere la EAAB

6. METODO DE PRUEBA

Como mínimo se verificara lo siguiente:

z Dimensiones: se debe realizar el análisis dimensional de todas y cad una de las dimensiones
definidas en los planos a partir de por lo menos tres medidas de cada una de ellas, con
aproximación al milimetro.
z Resistencia a la flexión: de acuerdo con numeral 7.2 norma NTC 1393 aplicandose una carga
de 10 Toneladas sobre el punzon.
z Resistencia a la compresión del concreto: de acuerdo con la NTC 673.
z Las propiedades mecánicas de resistencia a la tracción, alargamiento (o reducción de área), y
flexión, se deben demostrar mediante la presentación de una certificación vigente emitida por
un laboratorio acreditado.
z Resistencia a la tensión del hierro fundido de acuerdo con la norma ASTM A48.
z Operabilidad de los pasadores de las tapas de seguridad: se accionara el mecanismo de
seguridad de las tapas probando uno a uno cada sistema.

El fabricante debe conservar en sus instalaciones probetas testigos de las coladas utilizadas en la
fabricación de las tapas, garantizando su respectiva trazabilidad.

7. EMPAQUE

Cada unidad debe estar protegida adecuadamente para evitar daños en la superficie.

6. ROTULADO

Todos los productos deben tener una identificación en relieve, con la siguiente información:

z Marca registrada, logotipo o nombre del fabricante

z Lote de producción o fecha de fabricación
z La leyenda EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ – ESP
z El logo símbolo de la EAAB-ESP ( a solicitud expresa de la EAAB-ESP)
z Numero del serial

Documento controlado, su reproducción está sujeta a previo permiso por escrito de la Empresa. Pag 6
ANEXO. FIGURAS
