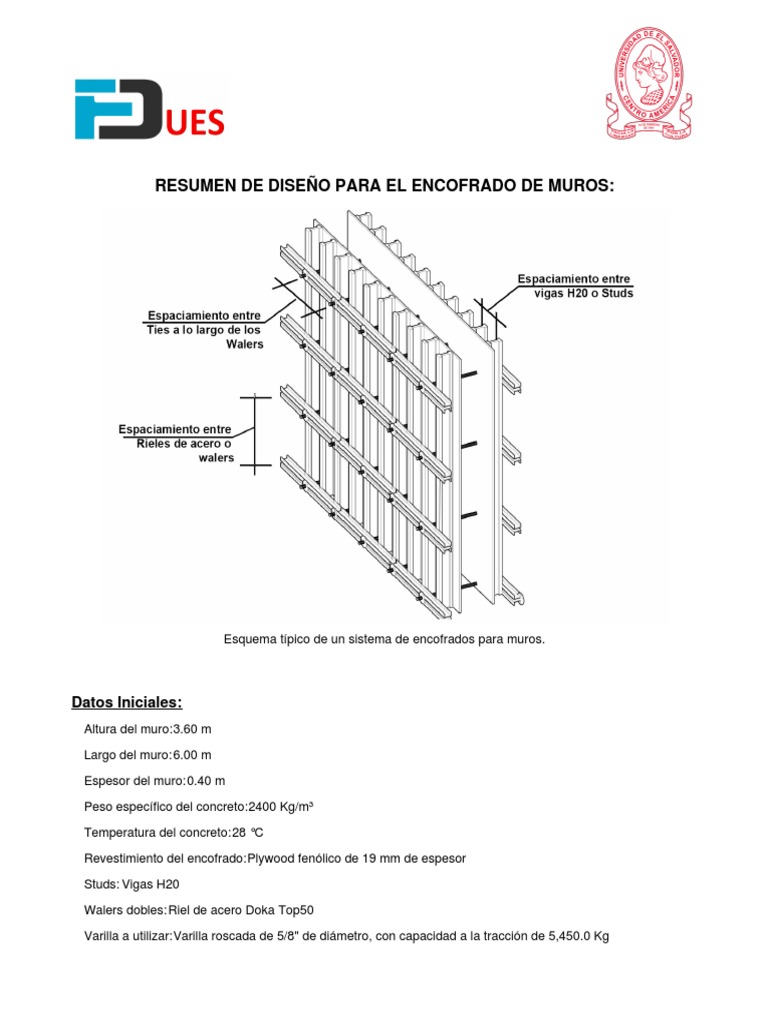

RESUMEN DE DISEÑO PARA EL ENCOFRADO DE MUROS:

Esquema típico de un sistema de encofrados para muros.

Datos Iniciales:
Altura del muro:3.60 m

Largo del muro: 6.00 m

Espesor del muro: 0.40 m

Peso específico del concreto: 2400 Kg/m³

Temperatura del concreto: 28 °C

Revestimiento del encofrado:Plywood fenólico de 19 mm de espesor

Studs: Vigas H20

Walers dobles: Riel de acero Doka Top50

Varilla a utilizar:Varilla roscada de 5/8" de diámetro, con capacidad a la tracción de 5,450.0 Kg

Resumen de diseño
Tasa de llenado del encofrado:3.0 m/h

Caudal de salida de la bomba: 7.2 m³/h

Presión ejercida por el concreto: 5923.3 Kg/m²

Separación máxima entre Studs: 20.0 cm

Revisión bajo esfuerzos normales:21.1 cm

Revisión a cortante: 24.4 cm

Revisión a deflexión:
Para ∆=l/360, se tiene: 27.1 cm

Para ∆=1.55 mm, se tiene: 32.4 cm

Separacion máxima entre Walers: 150.0 cm

Revisión bajo esfuerzos normales:193.2 cm

Revisión a cortante: 151.2 cm

Revisión a deflexión:
Para ∆=l/360, se tiene: 252.0 cm

Para ∆=1.55 mm, se tiene: 172.9 cm

Esfuerzo compresor aplicado en cada apoyo: 22.2 Kg/m²

Las vigas H20 son capaces de soportar los esfuerzos compresivos en los apoyos.

Separación máxima entre Ties: 115.0 cm

Revisión bajo esfuerzos normales:118.8 cm

Revisión a cortante: 150.5 cm

Revisión a deflexión:
Para ∆=l/360, se tiene: 156.3 cm

Para ∆=1.55 mm, se tiene: 120.8 cm

Fuerza mínima en cada Tie: 10247.3 Kg

Espaciamiento entre cada puntal: 2.75 m

Longitud requerida de cada puntal: 3.6 m

Fuerza axial en cada puntal: 737.6 Kg

Recomendaciones:

**El revestimiento, ya sea de plywood o plyform, debera colocarse con las vetas de las capas
frontales, perpendiculares a los Studs.

**Cuando sea necesario utilizar clavos, se recomienda utilizar clavos de cabeza doble para
una remoción fácil durante el proceso de desencofrado y no sobre degradar la madera en
cada reutilizacion.

** Proceder a desencofrar 12 horas después del colado de la estructura, o bien, una vez que
el concreto haya alcanzado el 70% de su f'c.

** La caída del concreto que no sea autocompactable, deberá limitarse a una altura máxima
de 1.20 m, para ello, no hacer uso de ventanas de colado, en su lugar, se recomienda
realizar el vertido del concreto desde la altura máxima del enconfrado, haciendo uso de un
sistema de embudo y tuberia PVC de 4" de diferentes longitudes, respetando así, la caída del
concreto conforme avance el llenado del encofrado.

** Para concreto autocompactable, la caída máxima deberá limitarse a una altura de 5.0 m
sin uso de sistemas de embudo y tuberías. Cuando la altura de caída supere 5.0 m, hacer
uso de este sistema para evitar la segregación del concreto.

**Cuando la carga aplicada en cada Tie sea mayor a 5.0 Ton, se recomienda:
-Reducir el espaciamiento entre Walers y el espaciamiento entre Ties.
-Utilizar una varilla con rosca de mayor diámetro que la comercial de 5/8.
-Reducir la tasa de llenado del encofrado.
