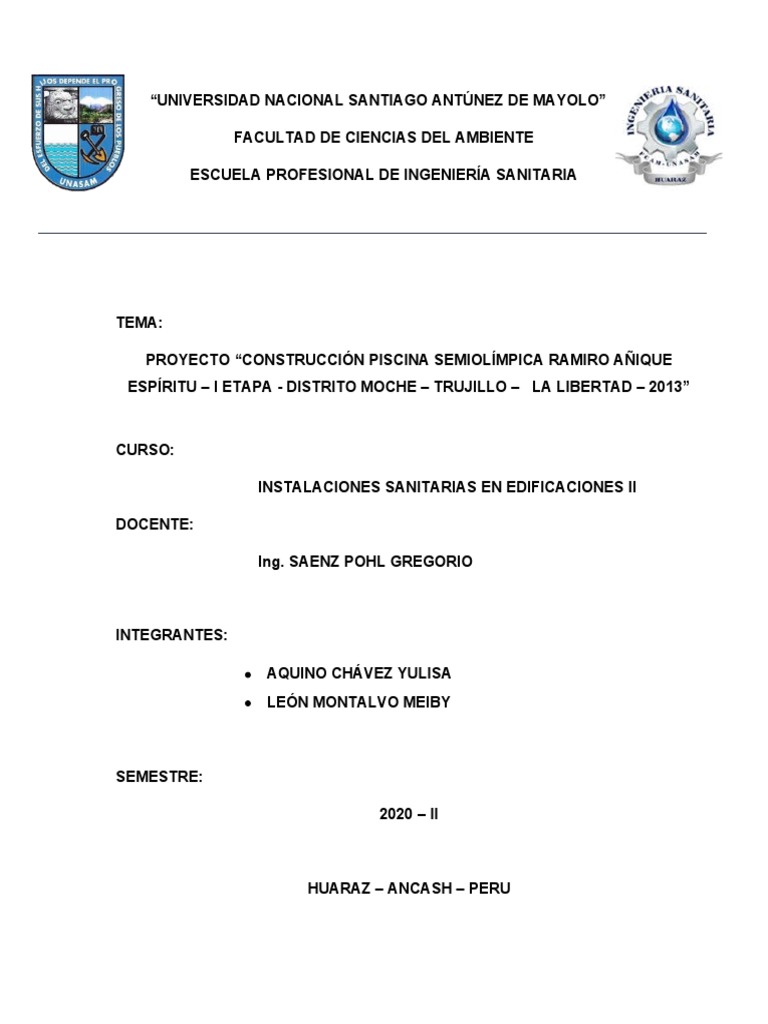

“UNIVERSIDAD NACIONAL SANTIAGO ANTÚNEZ DE MAYOLO”

FACULTAD DE CIENCIAS DEL AMBIENTE

ESCUELA PROFESIONAL DE INGENIERÍA SANITARIA

TEMA:

PROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE

ESPÍRITU – I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

CURSO:

INSTALACIONES SANITARIAS EN EDIFICACIONES II

DOCENTE:

Ing. SAENZ POHL GREGORIO

INTEGRANTES:

 AQUINO CHÁVEZ YULISA

 LEÓN MONTALVO MEIBY

SEMESTRE:

2020 – II

HUARAZ – ANCASH – PERU

 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

INDICE
I. INTRODUCCION..........................................................................................................................4
II. RESUMEN...................................................................................................................................4
ABSTRAC.............................................................................................................................................4
III. ANTECEDENTES......................................................................................................................4
IV. OBJETIVOS..............................................................................................................................5
4.1. OBJETIVO GENERAL............................................................................................................5
4.2. OBJETIVO ESPECIFICOS.......................................................................................................5
V. MARCO TEÓRICO........................................................................................................................5
5.1. PISCINAS.............................................................................................................................5
5.2. TIPOS DE PISCINAS EN EL DEPORTE....................................................................................6
A. PISCINAS OLIMPICAS..........................................................................................................6
B. PISCINAS SEMIOLIMPICAS..................................................................................................7
VI. CRITERIOS DE DISEÑO DE LA PISCINA SEMIOLIMPICA............................................................8
A. ASPECTO GENERALES PARA LA PISCINA:............................................................................8
B. ASPECTOS GENERALES PARA LAS INSTALACIONES SANITARIAS.........................................9
C. ASPECTOS GENERALES PARA LAS INSTALACIONES SANITARIAS DE SERVICIOS................10
VII. ELABORACION DEL PROYECTO.............................................................................................11
A. POBLACIÓN BENEFICIARIA................................................................................................11
B. DESCRIPCION GENERAL DEL PROYECTO...........................................................................11
C. ALCANCE DEL PROYECTO..................................................................................................12
VIII. ESPECIFICACIONES TECNICAS...............................................................................................12
A. ESTRUCTURAS..................................................................................................................12
B. ACABADOS INTERIORES....................................................................................................13
C. ACABAMOS EXTERIORES..................................................................................................13
IX. INSTALACIONES EN LA PSICINA............................................................................................15
X. MEMORIA DE CALCULO............................................................................................................17
A. SELECCIÓN DEL EQUIPO DE FILTRACION APROPIADO......................................................17
B. SELECCIÓN DEL FILTRO DE ARENA....................................................................................18
C. CICLO DE RECIRCULACION................................................................................................18
D. CALCULO DE LA CISTERNA................................................................................................19
XI. OPERACIÓN Y MANTENIMIENTO..........................................................................................19
A. EL PH.................................................................................................................................19
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

B. EL CLORO..........................................................................................................................20
C. EL ANTIALGAS...................................................................................................................21
D. FILTRACION......................................................................................................................21
E. LAVADO............................................................................................................................22
F. PARA LIMPIAR EL FONFO DE LA PISCINA..........................................................................22
G. TRATAMIENTO QUIMICO..................................................................................................22
REFERENCIAS BIBLIOGRAFICAS........................................................................................................24
ANEXOS............................................................................................................................................25
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

I. INTRODUCCION
A lo largo de los años las piscinas deportivas se convirtieron en una
necesidad para los distintos deportistas dedicados a practicar la natación a
un nivel profesional, actualmente se tienen grandes instalaciones de estas
características de primer nivel, el realizar una estructura tan grande trajo
problemas hidráulicos debido a que las estructuras deben de soportar
volúmenes de agua muy grandes, muchas de las piscinas deportivas, son
construidas por empresas especializadas en construcción, como de
equipamiento y mantenimiento de la piscina.
En el siguiente trabajo evaluaremos cada uno de los criterios utilizados para
la correcta elaboración de un proyecto como tal, los criterios están
establecidos en cada una de la normativa utilizada para el siguiente trabajo.

El proyecto contempla la construcción de una piscina semiolímpica en la

ciudad de Moche, departamento de Trujillo.

Los cálculos realizados se enfocaron en el diseño de la piscina

semiolimpica, cada uno de los componentes de la caseta de máquinas y
los servicios higiénicos.

.
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

II. ANTECEDENTES
- La piscina olímpica nace en Gran Bretaña a finales del siglo XVIII y la
primera institución que organizó competiciones en ella fue la Nacional
Swimming Society, fundada en Londres en 1837.
Las piscinas que se realizaban allá por el siglo XIX, tenían todavía muchos
problemas de construcción debido a que era muy difícil lograr estructuras
capaces de soportar dimensiones tan grandes, con grandes cantidades de
agua y las consiguientes presiones.
Al principio tenían como mayor dificultad, las partes fijas, siendo las
paredes y los suelos los que más problemas daban. Además, las partes de
la estructura y las impermeabilizaciones se separaban, por lo que en poco
tiempo fallaban o directamente se dejaban de usar.
En los primeros años del siglo XX se produce un auge de piscinas
olímpicas en países como Estados Unidos, Australia y Nueva Zelanda. Este
auge tuvo un gran beneficio a nivel constructivo, ya que empresas del ramo
empezaron a interesarse por este tipo de construcción derivando en
grandes mejoras y profesionalización.
En los juegos olímpicos de 1912 de Estocolmo, se realizó la primera piscina
olímpica de calidad. A partir de este momento lo que había sido un
momento de recreo, se convirtió en un deporte olímpico y practicado por
millones de personas siendo uno de los deportes más completos que
existen.
Actualmente se tienen grandes instalaciones de estas características de
primer nivel, y muchas delas piscinas utilizadas para estos eventos, han
sido construidas por empresas especializadas en construcción, como de
equipamiento y mantenimiento de la piscina.
(Historia de las piscinas, 2001)
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

III. OBJETIVOS
III.1. OBJETIVO GENERAL
 Revisar y dar conocer cada uno de los aspectos básicos utilizados para
la construcción de la piscina semiolímpica de Ramiro Añique, distrito de
moche, Trujillo. 2013.

III.2. OBJETIVO ESPECIFICOS

 Evaluar y revisar las normas empleadas en la construcción de la
piscina.
 Revisar cada uno de los planos y las instalaciones sanitarias
correspondientes, en la construcción.
 Elaborar un 3d de la piscina semiolímpica en Sketchup.

IV. MARCO TEÓRICO

IV.1. PISCINAS
Es el conjunto de uno o más estanques artificiales o parcialmente
artificiales destinados al baño recreativo o deportivo, donde el uso que
se haga del agua supone un contacto primario y colectivo con ésta, así
como con los equipamientos e instalaciones necesarios que garantizan
su funcionamiento adecuado. (DECRETO SUPREMO N°007, 2003)

IV.2. TIPOS DE PISCINAS EN EL DEPORTE

Las piscinas también se relacionan con el deporte y es de allí de donde
provienen las piscinas olímpicas y semiolímpicas. Este tipo de piscinas
poseen un solo objetivo: fomentar el deporte de la natación a un nivel
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

profesional, o al menos desde el punto de vista del nado correcto y

constante.
Existen varios tipos de piscinas olímpicas y semiolímpicas.
Primeramente, debemos señalar que éstas pueden ser cubiertas o
permanecer al
aire libre, dependiendo del lugar en donde se las ubique.
En un primer momento éstas estaban cubiertas por techos corredizos y
desmontables debido a que solían utilizarse únicamente en
competiciones dentro de estadios que albergaban miles de personas y la
necesidad de que las competencias no fueran interrumpidas por la lluvia
hizo que cubrir los estanques sea la opción más favorable.
A. PISCINAS OLIMPICAS
Las dimensiones habituales de las piscinas olímpicas rondan los 50
metros de largo y 25 metros de ancho, su profundidad es
aproximadamente de 2 metros.
Las piscinas olímpicas tienen un número de 10 carriles, normalmente
se usan 8, los otros dos son para impedir el oleaje.
 Ancho de carril 2.5 m
 La temperatura del agua debe estar entre 25 a 28° C
La losa, así como los materiales que se emplean en su construcción,
son muy delicados: Para evitar el deterioro se utiliza una modalidad
de construcción que permite aguantar el peso y la presión del agua
sin necesidad de anclaje en el suelo, por ende no se presencian
daños en la estructura original.
Otra de las características fundamentales en la construcción de las
piscinas olímpicas es el uso de acero galvanizado; se utiliza este
material en caliente para evitar una posible corrosión.
Con respecto al tratamiento del agua de las piscinas olímpicas
decimos que la misma es tratada con ozono y bromo de manera
conjunta, de esta forma nos aseguramos una desinfección perfecta
para el confort de los nadadores.
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

A. PISCINAS SEMIOLIMPICAS
Por ser semiolímpica sin excepción debe cumplir con las medidas
reglamentarias las cuales son: 25 metros de longitud por 12.50
metros de ancho, la profundidad variara desde los 0.80 metros hasta
los 2.70 metros.
La profundidad de la piscina va a depender del uso que se le
pretenda dar, ya que puede ser para clavados y en este caso si
deben ser muy profundas, si la necesitamos para natación también
debe ser profunda.
(GUÍA PARA PISCINAS , 2015)

V. CRITERIOS DE DISEÑO DE LA PISCINA SEMIOLIMPICA

A. ASPECTO GENERALES PARA LA PISCINA:
 El dimensionamiento de las piscinas para uso deportivo está
dado por la FINA (Federación Internacional de Natación), es la
encargada de regular las normas de la natación a nivel
competitivo.

Las dimensiones son: 25 metros de longitud por 12.50 metros

de ancho, la profundidad variara desde los 0.80 metros hasta
los 2.70 metros. (FINA)
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

 El drenaje de fondo estará cubierto por rejillas de espesor y

tamaño apropiados, el diámetro será calculado considerando
el volumen y el tiempo de vaciado del agua
 La capacidad del área de los Drenes será cuatro veces mayor
que el área de las tuberías a la que está conectada.
 Conexión de Desagüe, el desagüe de la piscina no puede
estar conectado directamente al sistema de desagüe del local,
son instalaciones distintas.
 Los drenes no deben de tener una distancia entre ellos mayor
de 5 metros ni menos de 2 metros.
 Las piscinas deben de poseer un sistema de limpieza del agua
superficila del estanque.
 Toda piscina debe estar provista de un sistema de
abastecimiento de agua limpia que provenga de la red de
agua potable u otra fuente de calidad comprobada.
 Las boquillas por donde retorna el agua tratada a la piscina
van a tener una separación no mayor de cinco metros.
 Se instalarán escaleras a una distancia no mayor a 37,50 m
entre una y otra. Los pasos tendrán un ancho no menor de
60cm.

(DECRETO SUPREMO N°007, 2003)

B. ASPECTOS GENERALES PARA LAS INSTALACIONES

SANITARIAS
 Caracterizar Se deben de considerar un inodoro por cada
lavatorio que se considere.
 Se debe considerar una ducha por cada 60 y 70 m2 del
estanque.

 La cantidad de inodoros a considerar se tomará en cuenta con

la norma IS.010 Instalaciones sanitarias en edificaciones.
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

 Se debe considerar con un sistema de abastecimiento de

agua y un sistema de evacuación de Aguas residuales
establecido en la IS.010 Instalaciones Sanitarias en
edificaciones.

[ CITATION DEC03 \l 3082 ]

C. ASPECTOS GENERALES PARA LAS INSTALACIONES

SANITARIAS DE SERVICIOS
 Se deben considerar vestuarios con una superficie mínima de
12 m2, con una ventilación adecuada, con pisos
antideslizantes, con un sistema de drenaje eficaz de agua.
 Reglamentación para instalaciones de calefacción, y
climatización. Temperatura de 24-28 °C.
 La desinfección se debe de realizar 1 vez cada 6 meses como
mínimo, se debe de realizar cada vez que la entidad
administradora lo vea conveniente.
(DECRETO SUPREMO N°007 , 2003)
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

VI. ELABORACION DEL PROYECTO

El proyecto contempla la construcción de una piscina semiolímpica en la
ciudad de Moche, departamento de Trujillo.

Los cálculos de los diseños solamente se han abocado al de la piscina y

de la caseta de máquinas, en estas instalaciones se han colocado los
SS.HH., y los camarines, en el siguiente trabajo evaluaremos cada uno
de los aspectos constructivos y la elaboración de planos.

A. POBLACIÓN BENEFICIARIA
Todo el distrito de Moche e inclusive Trujillo.

D. DESCRIPCION GENERAL DEL PROYECTO

1. El Proyecto consiste en la construcción de:
2. Una piscina semiolímpica de 12.50 x 25.00 x 2.00 m.
3. Una cisterna de 1.00 x 2.00 x 1.30 m.
4. Dos SS.HH.
5. Dos camarines.
6. Equipos de primera generación para ser empleados en el
funcionamiento de la piscina: tres electrobombas (1 para la
cisterna, dos para la piscina, un filtro, 1 electrobomba portátil
para la limpieza de la piscina).
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

Se provee las instalaciones de agua y de desagüe correspondientes

a las infraestructuras aquí enumeradas.

En el proyecto se realiza la construcción de las instalaciones de los

SS.HH., y los camarines.

La piscina se ha colocado en un lugar en el cual ya se ha realizado el

movimiento de tierras para abaratar los costos en este rubro.

E. ALCANCE DEL PROYECTO

En este proyecto se especificará la construcción de una piscina
semiolimpica, con cada una de las normativas adecuadas. Para así
tener un proyecto factible y eficaz.

Las especificaciones técnicas, que describen los trabajos a

ejecutarse para la realización del Proyecto, se encuentran
sustentadas en:

 Reglamento Nacional de Edificaciones.

 Normas de la FINA.
 Especificaciones técnicas de los fabricantes de los materiales
a emplear.

VII. ESPECIFICACIONES TECNICAS

A. ESTRUCTURAS
El proyecto comprende un espacio central donde se ubica la piscina
y las graderías públicas, contiene servicios higiénicos, una cisterna, y
una caseta de vigilancia.

 Espacio central:

Dimensiones de la piscina según FINA: 12.50 x 50 m. Las

graderías constan con unas dimensiones de 26.23 x 4.03 m.

 Zonas de vestuarios y área técnica.

PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

El proyecto contará con dos vestuarios, uno de varones y el otro

de mujeres.

Contarán con 4 duchas para los deportistas.

 Servicios Higiénicos

Se cuenta con SSHH para mujeres y varones con dimensiones

de 6.08 x 7.20 m.

Los cuales cuentan con 6 inodoros y 6 lavatorios de pared

F. ACABADOS INTERIORES
 SUELOS: Todos los pavimentos interiores serán de cerámica de
color de alto transito compactada, antideslizante a excepción de
las gradas de asiento de espectadores que se realizarán en
hormigón prefabricado. El material de rejuntar será impermeable
y antibacteriano. Además, la recogida de agua se realizará con
pendientes del 2% sin escalones y la canaleta próxima a la pared
de las duchas.
 PAREDES: Deberán ser paralelas y verticales. Las paredes
finales deberán formar ángulos rectos con la superficie del agua
y deberán ser construidas de material solido con una superficie
antideslizante.
Todos los muros que se han construido, caseta de máquinas,
cisterna y piscina se tarrajearán empleando un mortero de
cemento MS Tipo I y arena fina.
En el caso de tarrajeo para la piscina, se ejecutará con el mortero
preparado con el agua previamente mezclado con un aditivo
impermeabilizante de buena calidad y de reciente fabricación, de
tal manera que este producto tenga fecha de vencimiento en su
envase para efectos que el ingeniero supervisor revise este
aspecto. La combinación del agua con el aditivo será en la
proporción que el fabricante indique en su catálogo de calidad.
G. ACABAMOS EXTERIORES
 SUELOS DENTRO DEL RECINTO POLIDEPORTIVO
Al igual que la plataforma de accesos del conjunto, los
pavimentos exteriores se ejecutan mediante solera de hormigón
ligeramente armada y tratada superficialmente con helicóptero.
Se realizará un despiece de este pavimento con piezas
prismáticas de hormigón prefabricado tipo bordillo de jardinería.
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

Las rampas de relación entre los distintos planos, se realizarán

mediante con juntas de vidrio y cerámica compacta
antideslizante.

 PINTURA
La pintura a colocar será de buena calidad, látex, durables y
resistentes a la humedad ambiental, se deben emplear los
criterios para la pintura de base.
Cuando se aplique la primera mano de pintura de base, los
desperfectos se masillarán con elementos de buena calidad para
rellenar poros, luego se lijará y nuevamente se aplicará la otra
mano de pintura de base y finalmente las dos manos de pintura
lavable de color que la Entidad lo señale a través del ingeniero
supervisor de la obra.
No se permitirá desmanches, si se presentara este tipo de casos
se debe de optar por pintar todo el paño en cuestión, hasta que
quede parejo e igual a las demás partes de la edificación.

 CARPINTERIA
Las puertas contra placadas se realizarán con marcos de madera
de cedro nacional de primera calidad, las hojas de las puertas se
realizarán con madera de cedro como relleno se fijarán planchas
de triplay de 4 mm. La madera tiene que estar totalmente seca
para evitar deformaciones de las puertas a futuro, por ello cada
etapa constructiva de las puertas tiene que estar bajo la
supervisión del inspector, el cual debe de visitar los talleres de
fabricación para su revisión si se están cumpliendo con las
disposiciones y las presentes especificaciones técnicas.
Los marcos se fijarán a las paredes, columnas, vigas o dinteles,
de acuerdo a los detalles de los planos y a las indicaciones de la
supervisión de la obra.

 CERRAJERÍA
Las cerraduras serán de sobreponer, marca FORTE o similar con
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

mecanismos de acero. Los materiales componentes serán de

acero inoxidable, pulido, satinado, resistentes a las condiciones
atmosféricas. Todas las piezas serán elaboradas con el material
más adecuado, conforme a las funciones y esfuerzos que van a
estar sometidos durante su vida útil.
Para el caso de las puertas interiores se emplearán cerraduras
de perilla de buena calidad de materiales acerados en cada caso.

VIII. INSTALACIONES EN LA PSICINA

En un estanque sin las instalaciones adecuadas el agua no podría
presentar las condiciones de calidad como la cristalinidad y el pH ideal,
esto se debe a que el agua estaría estancada y no permitiría mantener
el agua en circulación. Las instalaciones hidráulicas, deben realizarse
con igual cuidado para evitar filtraciones posteriores.

 EQUIPO DE BOMBEO
Para lograr que el agua circule por la tubería es necesario contar
con una bomba, la cual está acoplada al filtro. Es uno de los
elementos más importantes de todo sistema de circulación. Se
coloca entre la tubería de succión que está conectada a las
rejillas de fondo y los skimmers, y la de impulsión que está
conectada a los retornos.

 SKIMMER
El agua que es succionada por el skimmer es transportada a
través de un sistema de tubos hasta la bomba, la que a su vez la
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

impulsa al filtro donde quedan atrapadas las partículas más

pequeñas. Es recomendable que cada skimmer cuente con su
propio tubo de succión hasta el cuarto de máquinas, donde
pueden unificarse para ser conectados a la bomba.

 RETORNOS
Son accesorios que sirven para hacer que el agua que pasa por
el filtro regrese ya filtrada a la piscina. Cada vez que la bomba
está en funcionamiento a través de los retornos circula agua, la
que es succionada por los skimmer y rejillas de fondo.

 REJILLAS DE FONDO
Las rejillas son colocadas en el fondo de la piscina, además de
permitir el vaciado total, contribuye al sistema de filtrado del
agua. Debe dejarse conectado mediante un ducto directo hasta
el cuarto de máquinas para poder tener el control con una llave
de compuerta.

 SISTEMA DE FILTRO
El filtrado es el proceso físico mediante el cual es retirada la
materia en suspensión o no soluble como polvo, tierra, algunas
algas y algunos residuos. Al forzar el paso del agua a través de
un medio filtrante, donde las partículas suspendidas no pueden
pasar, el agua toma un aspecto cristalino.
 RETROLAVADO
Durante el retrolavado las partículas atrapadas en el medio
filtrante son removidas y enviadas directamente al drenaje.
“Después de un retrolavado un filtro de arena retiene partículas
en un rango entre 50 y 100 micrones (1 micrón = 1 millonésima
parte de un metro.)”

 TRATAMIENTO FÍSICO
El tratamiento físico de una piscina, es principalmente el medio
de eliminar del agua todas aquellas impurezas que normalmente
son aportadas por el viento o los bañistas, y en ocasiones
procedente de su aparición espontanea en el agua, como por
ejemplo las algas, polvo, restos vegetales, cabellos, células
muertas de la piel, productos cosméticos varios, etc.
La importancia del tratamiento físico viene dada en que, si no se
hace o se hace mal, la piscina tendrá serios problemas de
equilibrio de calidad, y el agua se estropeará rápidamente.
Aunque una parte de la materia que entra en la piscina es
inorgánica o inerte, biológicamente hablando, la gran mayoría no
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

lo es, por lo que debe ser retirada de la piscina lo mas rápido y

eficazmente posible.
Se debe entender que el problema de contaminación por vía
"física" es inevitable y acumulativo desde el momento que el
agua se vierte en la piscina. Cada día, con o sin uso, la piscina
se verá aportada de materia ajena, transportada por el propio
aire, insectos, aves, y sobre todo las personas. Llegados a un
punto de saturación, se llega también a un punto de no retorno,
en el cual la piscina se torna critica, siendo necesario a veces
vaciarla.

IX. MEMORIA DE CALCULO

A. SELECCIÓN DEL EQUIPO DE FILTRACION APROPIADO
Para la selección del quipo se tiene que tener en cuenta las
dimensiones de la piscina:
 Largo: 25 m
 Ancho: 12.5 m
 Profundidad: 2 m

Para este tipo de piscina el tiempo de filtración es de 4 h y el caudal

de filtración se determinará con la siguiente fórmula:

V piscina
Q filtración=
horas de filtracion

V piscina=L × A × H =25 ×12.5 ×2=625 m3

Entonces:

625 m 3 m3
Q filtración= =156.25
4h h

La selección del equipo de bombeo se determinará con el caudal y la

presión que será de 10 mca.
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

Altura (m.c.a) Diámetro Mínimo

6 8 10 12 14 15 18 20 22 DNA DNI diametro de
Código Modelo CV KW rpm Caudal (m3/h) ASP IMP aspiración
PS 01 061 SEGRE 30/4 3 2,2 1,450 62 54 43 26 10 ─ ─ ─ ─ 125
PS 01 062 SEGRE 40/4 4 3 1,450 74 66 56 42 29 14 ─ ─ ─ 140
PS 01 063 SEGRE 55/4 5,5 4 1,450 123 104 84 57 30 ─ ─ ─ ─ 160
PS 01 064 SEGRE 75/4 7,5 5,5 1,450 143 127 107 85 57 12 ─ ─ ─ 110 180
PS 01 065 SEGRE 100/4 10 7,5 1,450 160 145 125 107 80 48 14 ─ ─ 180
PS 01 066 SEGRE 125/2 12,5 9,2 2,850 ─ 167 152 136 118 99 80 47 ─ 180
PS 01 067 SEGRE 150/2 15 11 2,850 ─ 188 177 162 146 130 112 92 66 200

H. SELECCIÓN DEL FILTRO DE ARENA

La velocidad de filtración para piscinas deportivas está entre 20 –
50 m3/h/m2.
Se tiene que:
Caudal=sección × velocidad
caudal
Sección= =0.128 m 2
velocidad
Como el filtro es redondo:
Sección=π × r 2
sección 0.128
r 2= = =0.0407 m2
π π
D=2× √ r 2 =2× √ 0.0407=0.40370 m=403.70 mm

I. CICLO DE RECIRCULACION
Para el cálculo del ciclo de circulación se tendrá en cuenta el
volumen de la piscina y el caudal de filtración, donde:
volumen
ciclo de recirculación=
caudal de filtración
625 m 3
ciclo de recirculación= =4 h
m3
156.25
h
Además, se puede calcular con la siguiente tabla donde se anota un
valor de 1 a 10 que corresponda a los parámetros indicados en el
lado izquierdo para ser dividido entre el valor de la columna de la
derecha identificada como coeficiente, este valor es constante.
 PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

cuadro para el cálculo e ciclo de recirculación

de 1 a10 coef. Resultado

Uso de la piscina (1=poco, 10=mucho) 6 7.6 0.79
Entorno de la piscina (1=limpio, 10=sucio) 2 5.8 0.34
tipo de piscina (3=mala, 1=buena) 1 6 0.17
Instalación hidráulica (1=avanzada, 10=simple) 5 6.7 0.75
Medio filtrante (1-2=arena sílex, 10=diatomea) 2 8.8 0.23
calidad del agua(1=baja, 10=alta 7 3.8 1.84
Tiempo de recirculación (h) 4.12

J. CALCULO DE LA CISTERNA
Las dimensiones de la cisterna en la piscina son de 1.00 x 2.00 x
1.30 m. Calculamos el volumen para determinar cuantos litros
contiene la cisterna:
V =1 ×2 ×1.3=2.6 m 3=2

X. OPERACIÓN Y MANTENIMIENTO
¿QUE OCURRE CON EL AGUA DE SU PISCINA?
Lógicamente esta es la primera pregunta que debemos hacernos.
 El agua se contamina de los microorganismos que existen en la
atmósfera más los que introducen los bañistas.
 El aire y la lluvia introducen en el agua cantidades de polvo,
tierra y hojas que la enturbian. Con lo que en pocos días
tenemos una piscina con el agua totalmente turbia
El modo de combatir estos dos problemas es:
 Se mantendrá en agua con el pH adecuado y con los residuales
de cloro y anti algas suficientes para destruir los
microorganismos y bacterias
 Se dotará a la piscina de un filtro que retenga toda la materia en
suspensión del agua.

A. EL PH
El pH es el grado de acidez del agua. Los valores de pH estas
comprendidos entre 0 y 14 correspondiendo el 7 al grado neutro, los
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

valores entre 0 y 7 a los grados ácidos y entre 7 y 14 a los grados

básicos.
¿PORQUE ES IMPORTANTE EL PH?
El valor ideal del pH de su piscina debe de estar situado entre 7.2 y
7.6
 El cloro solo actúa eficazmente como bactericida cuando el
agua donde se diluye tenga un pH entre 7.2 y 7.6
 Si el pH está por encima de 7.6 el ácido disuelto en el agua
se precipitará de forma visible, enturbiando el agua y dándole
un aspecto lechoso, obstruyendo rápidamente el filtro y
precipitándose en las paredes y accesorios de la piscina.
 Si el pH está por debajo de 7.2 el agua será corrosiva,
produciendo irritaciones en los ojos y mucosas nasales,
pudiendo llegar a destruir las partes metálicas de la
instalación de filtración
El grado de calidad del agua depende básicamente del valor del ph
que tenga.

K. EL CLORO
En el agua aún después de filtrada existen una serie de enemigos
que es preciso destruir.
Para la destrucción se necesita una cantidad determinada de cloro
que actúa bajo la forma de ácido. El que se añade por encima de
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

esa cantidad, queda libre en el agua en espera de actuar contra

cualquier enemigo que se introduzca nuevamente en el agua
El cloro que queda en agua y que se ha aportado por encima de las
necesidades inmediatas se denomina

 Cloro libre o residual.

Indicamos el cloro debido a que hasta el momento es el producto
más económico al fin que se destina. Existen otros productos como
yodo, bromo, ozono, intercambio iónico, etc. pero su costo los hace
prohibitivos en su aplicación.

L. EL ANTIALGAS
En el agua de las piscinas existe una gran proliferación de algas,
favorecida por la temperatura elevada del agua de las mismas,
tomando el agua una coloración verde. Para evitar esto se añadirá
a la misma anti algas y se mantendrá un residual (en función del
volumen) para evitar su crecimiento.

M. FILTRACION
Es solo una parte del trabajo a realizar para mantener limpia una
piscina y además es inseparable del tratamiento químico. El agua
se aspira de la superficie por medio de los skimmers y del fondo por
la toma de fondos, así mismo los residuos depositados en el fondo
de la misma se aspiran por la toma de limpia fondos. El agua
después de pasar por el filtro retorna a la piscina por los impulsores
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

colocados en la parte opuesta de los skimmers y la toma de fondo.

Como vemos la depuración del agua de su piscina consta de dos
partes una química y otra física
 La depuración es la perfecta conjunción de los dos
tratamientos el químico y el físico.
Es la posición normal de trabajo, estará abierta la llave de
SKIMMER, la de FONDO a medio abrir, con esto tendremos
siempre la superficie del agua limpia, así mismo la llave de
IMPULSORES estará abierta en sus 3/4 partes.

N. LAVADO
Si la presión llega a 1 Kg/cm2 apagaremos el motor de la
depuradora, colocaremos la válvula selectora en posición de
LAVADO conectaremos de nuevo el motor y observaremos la
botella trasparente hasta que el agua deje de salir turbia. Las llaves
seguirán él a la misma posición que para la filtración. A
continuación, pondremos la válvula selectora en la posición de
ENJUAGE durante unos 15 seguidos.

O. PARA LIMPIAR EL FONFO DE LA PISCINA

Abriremos la llave de LIMPIAFONDOS y cerraremos SKIMMER y
FONDO, las llaves de IMPULSORES estará abierta en sus 3/4
partes controlaremos el caudal de los impulsores y cuando este
decrezca procederemos a dar un lavado del filtro (cada 2-3 lavados
es conveniente limpiar la cestilla del prefiltros del motor)
procediendo como se indica el apartado LAVADO.

P. TRATAMIENTO QUIMICO
Se efectuará una medición de los valores de Cloro y pH
procediendo al ajuste de los mismos; si el pH está bajo se añadirá
incrementador de pH en la cantidad adecuada, si esta alto se
añadirá minorador de pH.
 OPCION A
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

Todos los días se añadirá un tapón de anti algas a la piscina,

preferiblemente al atardecer. Cada dos o tres días se
colocará una pastilla de cloro en los skimmers (o dos
dependiendo del análisis del cloro residual) También es
aconsejable colocar una o dos bolsistas de floculante a la
semana en el prefiltros.
 OPCION B
Se colocará una pastilla de Triple Acción (o dos dependiendo
del análisis del cloro residual) en los skimmers.
 OPCION C
Se colocará un bote de Multilong cada 10-15 días en el
skimmer, (dosis recomendada para 50 m3)
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

REFERENCIAS BIBLIOGRAFICAS
PPROYECTO “CONSTRUCCIÓN PISCINA SEMIOLÍMPICA RAMIRO AÑIQUE ESPÍRITU
– I ETAPA - DISTRITO MOCHE – TRUJILLO – LA LIBERTAD – 2013”

ANEXOS
