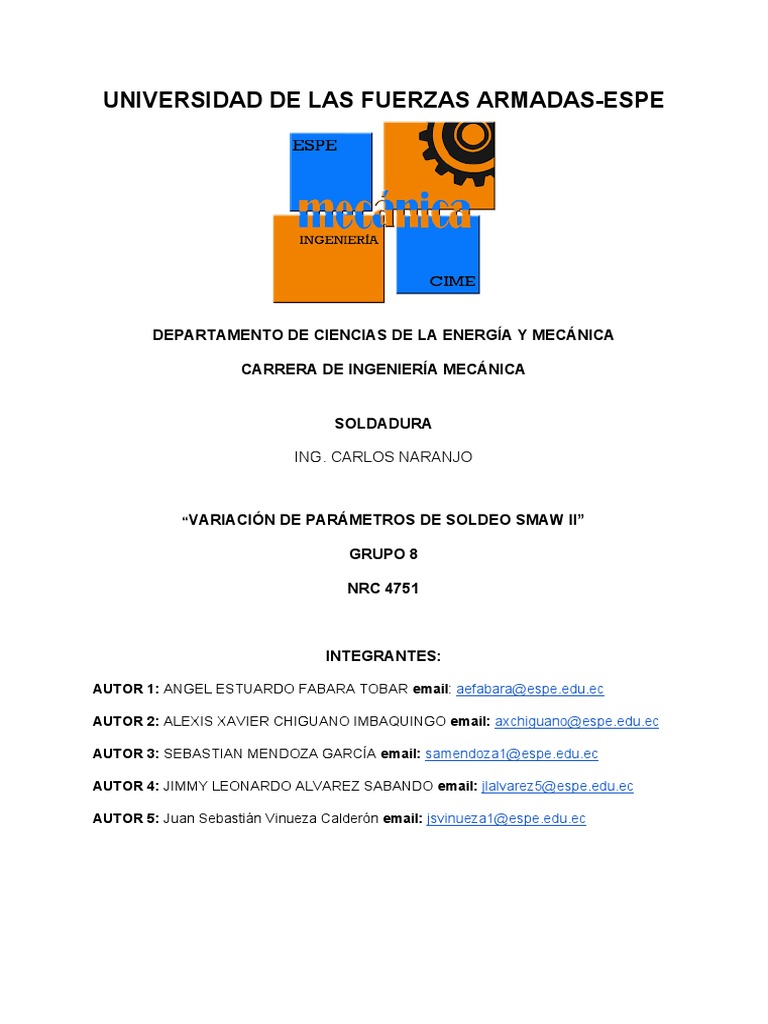

SOLDADURA
GRUPO 8
NRC 4751
INTEGRANTES:
Los valores de estos parámetros y las características del cordón son afectados por
los parámetros operacionales o variables del proceso y estos tienen diversas fuentes,
a saber:
Otras: Limpieza del material a soldar, estado de los electrodos, etc. Para lograr
buenos resultados hay que tener una gran coordinación a fin de que todos los
parámetros queden dentro de unos límites establecidos.
OBJETIVO
BASE TEÓRICA
Proceso SMAW
Proceso GMAW
Las siguientes son algunas de las variables que afectan la penetración, la geometría
y la calidad de la soldadura:
● Corriente de soldadura
● Polaridad
● Voltaje del arco
● Velocidad de avance
● Extensión del electrodo
● Orientación del electrodo (ángulo de desplazamiento)
● Posición de la unión que se va a soldar
● Diámetro del electrodo
● Composición y tasa de flujo del gas protector
MATERIALES
INSUMOS:
EQUIPOS:
MATERIALES BASE:
ACTIVIDADES A EJECUTAR
Proceso SMAW
Los equipos para el proceso de soldadura SMAW se utilizan debido a que son
simples, portátiles y de bajo costo. Además, son aplicables a una amplia variedad
de metales, posiciones de soldadura y electrodos. Para este proceso de soldadura
se eligió el equipo LHN 200i Plus de la marca ESAB. A continuación, se especificará
sus características principales.
Símbolo:
Entrada Salida:
(MMA) (SMAW)
90 A / 23,6 V. @100%
Características Adicionales:
Protección recomendad: 25 A.
Clase de protección: IP 21
Los equipos para el proceso de soldadura GMAW se utilizan para materiales como
aceros al carbono, aluminio, aceros inoxidables, entre otros; y, además, permite el
uso de varias aleaciones de material de aporte. Estos equipos ofrecen un proceso
de soldadura muy versátil y eficiente. Para este proceso de soldadura se eligió el
equipo Caady Mig C200i de la marca ESAB. A continuación, veremos sus
características:
Entrada Salida
Frecuencia de Alimentación: 50 / 60
Hz.
Peso: 12 kg.
2) Proceso SMAW: detalle las variables con que se realizaron los distintos
cordones y sus observaciones relevantes (análisis comparativo):
Ord.
Electrodo Parámetros w r p Apariencia Observaciones
operacionales
Ilustración 1. Soldadura con arco eléctrico bajo y alto. Electrodo E6010 ø1/8
b) Proceso GMAW: detalle las variables con que se realizaron los distintos
cordones y sus observaciones relevantes (análisis comparativo)
Tabla No.2 Tipo de electrodo y parámetro opcionales
11 VC En el cordón de
19.5 V soldadura se presentan
WFS: 200 IPM - - - agujeros, no se
Gas demasiado presencia una
bajo continuidad del cordón
Ver ilustración 13
Velocidad de viaje
Ángulo de la pistola
CUESTIONARIO
Electrodo 6010: Adecuado para los cordones de raíz en las estructuras, tanques,
soldaduras de planchas pesadas y láminas gruesas, como las usadas en la industria
naval, fabricación de recipientes y principalmente para la soldadura en campo de
varios tipos de tuberías.
Los materiales para este tipo de soldaduras deben ser de bajo espesor, ya que con
bajo amperaje y a alta velocidad los materiales no se funden produciendo una mala
soldadura, además de un cordón de soldadura sin mucho espesor. Un material
correcto para esto sería el aluminio de bajo espesor.
CONCLUSIONES
● El resultado final del cordón de soldadura depende de la variación existente en
los parámetros de soldadura que se lleguen a dar para un determinado trabajo
de soldadura, y este se verá afectado, presentando características distintas y
peculiares. (S. Mendoza)
● En el proceso SMAW al usar electrodo E6010 la escoria es más difícil de
remover (Requiere cepillo) que cuando se usa E6013. (J. Álvarez)
● En el proceso GMAW existen varios factores que intervienen en la ejecución
de un buen cordón de soldadura, se debe preparar el material y analizar las
condiciones que requiere el proceso de soldadura (A. Chiguano).
● La soldadura sobre cabeza, si se quiere un resultado bueno con una soldadura
de calidad, va a ser más costosa que una soldadura plana. (J. Vinueza)
● Es muy importante conocer las especificaciones técnicas de los equipos y
electrodos que se utilizarán para el proceso de soldadura, para de esta manera
poder elegir adecuadamente los parámetros operacionales que se deberán
utilizar, tanto en los equipos como los parámetros del soldador, que hay que
aplicar acorde al electrodo que se está usando, para que los resultados tengan
buenas características. (A. Fabara)
RECOMENDACIONES
● Dependiendo del trabajo de soldadura a realizar, es recomendable tomar en
cuenta todo tipo de parámetros que puedan interferir y afectar el resultado final,
para que, de esta manera se logre obtener un buen cordón de soldadura y de
buena calidad. (S. Mendoza)
● La velocidad de soldadura debe ser constante al ir avanzando con el electrodo
y lenta de ser el caso de requerir mayor penetración. (J. Álvarez)
● En el proceso GMAW evitar el mal manejo del equipo de soldadura, encontrar
las condiciones adecuadas para realizar el proceso tal que debe verificarse si
el material esté limpio, la velocidad de alimentación del alambre sea el correcto,
un amperaje adecuado y una posición que permita la visibilidad del operador
para realizar un buen proceso de soldadura (A. Chiguano).
● Usar el equipo y el material de acuerdo al propósito que fueron hechos ya que
el fabricante los diseña para ser más efectivo y útil en ciertos escenarios. (J.
Vinueza)
● Es recomendable utilizar siempre el equipo de protección adecuadamente,
para evitar cualquier tipo de accidente que pueda suceder durante el proceso
de soldadura, además siempre revisar que la corriente y la intensidad esté bien
configurada dependiendo del proceso de soldadura que se vaya a realizar.
BIBLIOGRAFÍA
● https://www.codinter.com/ve/producto/electrodo-revestido-e-7018/
● ESAB. (2020) Catálogo de equipos para soldadura y corte. Recuperado el 15
de junio de 2021.
● Electrodos Infra (2020) Celulósicos. Recuperado el 16 de junio del 2021
