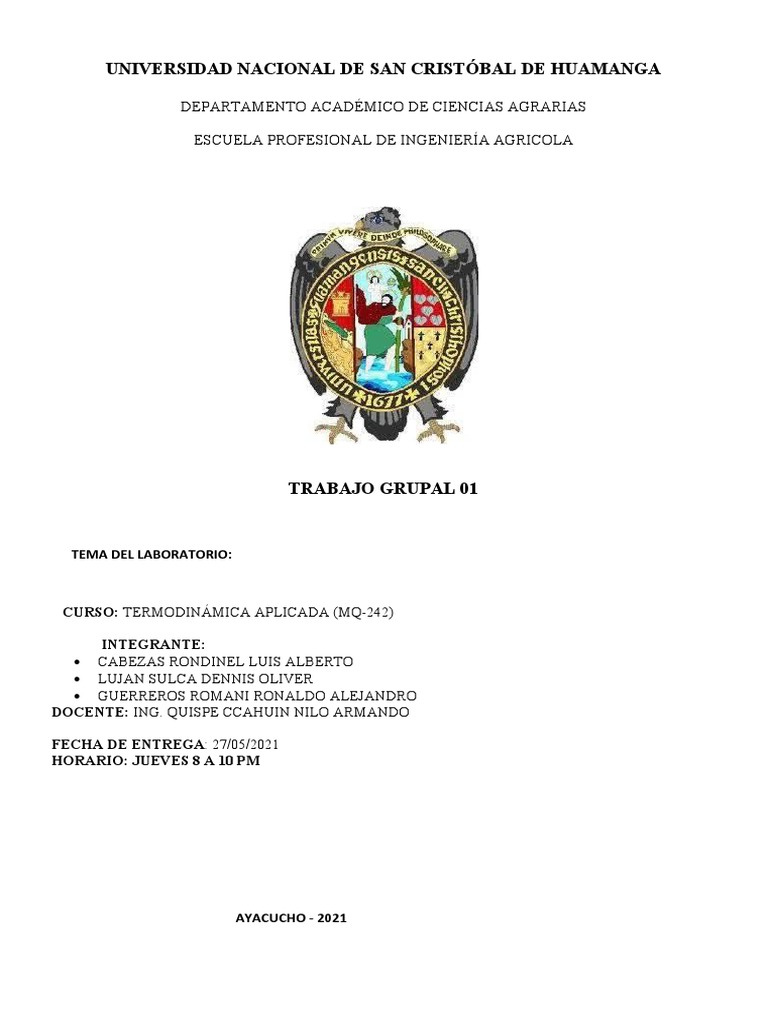

UNIVERSIDAD NACIONAL DE SAN CRISTÓBAL DE HUAMANGA

DEPARTAMENTO ACADÉMICO DE CIENCIAS AGRARIAS

ESCUELA PROFESIONAL DE INGENIERÍA AGRICOLA

TRABAJO GRUPAL 01

TEMA DEL LABORATORIO:

CURSO: TERMODINÁMICA APLICADA (MQ-242)

INTEGRANTE:
 CABEZAS RONDINEL LUIS ALBERTO
 LUJAN SULCA DENNIS OLIVER
 GUERREROS ROMANI RONALDO ALEJANDRO
DOCENTE: ING. QUISPE CCAHUIN NILO ARMANDO

FECHA DE ENTREGA: 27/05/2021

HORARIO: JUEVES 8 A 10 PM

AYACUCHO - 2021
1. EJERCICIO :

El cilindro tiene un pistón que se desplaza sin fricción y tiene una masa de 25 kg. Se
añade calor hasta que la temperatura alcanza 400 °C. El título inicial del vapor es del 25 %
y la presión atmosférica es de bar. Determinar: a) La presión inicial. b) La masa de agua.
c) El título justo en el momento en que el pistón alcanza los topes. d) La presión final. e)
El trabajo realizado por el vapor.

Solucion:
a) Presión inicial

b) Masa de agua

c) Titulo justo en el momento en que el pistón toca los topes

 En ese instante la presión del agua es igual a la inicial pues, al dar calor
se ha producido un proceso de aumento de volumen a presión constante,
luego se sabe que la presión 2 es igual a presión 1 que es de 131 kpa
  Desde la tabla de saturaciones se obtiene haciendo siguiente paso

d) Presión final

 La presión final será distinta a la inicial, una ves que el pistón llegue a los
topes, al seguir dando calor, se produce un proceso a volumen constante
en el que aumenta la presión y la temperatura está hasta 400 °C

T3=400 ºC; v3=0,4425 m3 /kg ⇒ (Tabla de vapores y líquidos) ⇒ P3=696 kPa

e) Trabajo realizado por el gas

 El gas solo produce trabajo en el proceso a presión constante de 1 a 2, de

2 a 3 no hay trabajo por ser un volumen constante

Solución del gráfico

2. EJERCICIO :
Se mezclan 1 Kg. De vapor a 14 bar y 300 oC con 5 Kg de líquido saturado a
14 bar, manteniéndose la mezcla a la misma presión. Determinar la entalpía de la mezcla
resultante. Y dibujar el proceso.
Datos:
 Vapor (1):

- mH 1 kg
- T1=300°C
- P1 =14 bar

Según la tabla de vapor sobrecalentado A-6

hg =3 040.9 kJ/kg

Del estado 2, hallando en la tabla A-5, para P2 1 400 kpa, se obtiene hR 829.96 kJ/kg Hallando
la calidad

Para hallar la entalpia de la mezcla se reemplaza en la formula

3. EJERCICICO 3:
Un recipiente rígido, cerrado con un volumen de 0.5 m3 se calienta con una cocina
eléctrica. Inicialmente el recipiente contiene agua como una mezcla de líquido saturado y
vapor saturado a P = 1 bar y una calidad de 50 % tras calentarlo, la presión se eleva a 1.5
bar.
a. Dibujar los estados inicial y final en un diagrama T-v y determinar
b. La temperatura, en °C, para cada estado.
c. La masa de vapor presente en cada estado.
d. Si se sigue calentando, determinar la presión, en bar, en el recipiente cuando éste sólo
contiene vapor saturado.

Solución:
a) Diagrama T-v.

b) La temperatura, en ºC, para cada estado.

c) La masa de vapor presente en cada estado.
Para:

Condición P=1.5 bar

4. EJERCICICO :
El vapor de agua a las condiciones iniciales de 5 bar y 280oC es sometido a un proceso
isotérmico hasta reducir su volumen a 1/26 del inicial. ¿Qué % de la masa total se habrá
condensado?

Solución:
Del estado 1 al 2 ocurre un proceso isotérmico, entonces usamos P1V1 P2 V2

Del estado 1 se deduce que es un vapor sobrecalentado, entonces en la tabla A-6, buscamos el
volumen a una temperatura de 280°C

V=0.503338 m;/kg

Hallando el volumen total del estado 2

V 0.503338
V1 = ⇒ V2 =
26 26

V 0.01935915 m;/kg ⇒ que seria el volumen total

 Hallamos el volumen especifico en 280°C, por ser temperatura constante

Hallando la calidad

Relacionando calidad con masa

Reemplazando

5. EJERCICICO :
Un recipiente rígido de 85 dm3, contiene vapor saturado a 2.0 Mpa se transfiere calor del
vapor al medio ambiente, de tal manera que la presión baja a 1.0 Mpa. Si el proceso es
reversible, determinar el calor transferido.
Solucion:
6. EJERCICICO 6:
Un cilindro tapado por un pistón, contiene vapor sobre calentado de agua a
5 bar y 200 oC. Si se transfiere 1000 kJ/Kg de calor, el sistema sufre un decremento de
898.2 kJ/Kg de calor en su energía interna. Determinar la calidad en % al final del
proceso.
