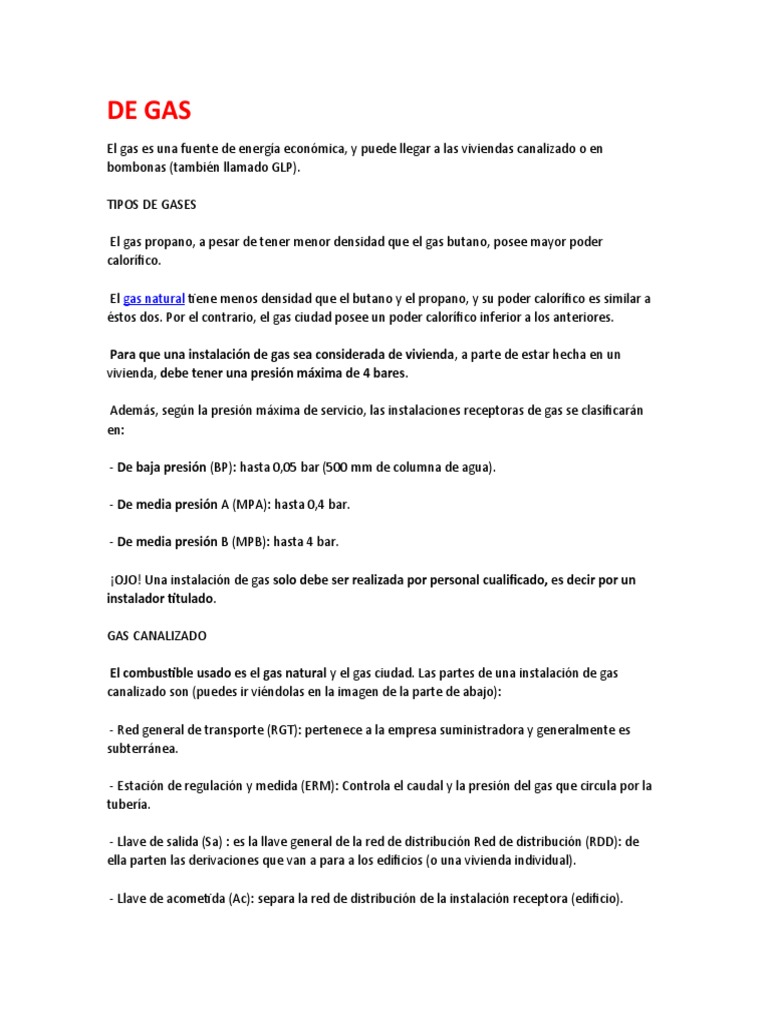

DE GAS

El gas es una fuente de energía económica, y puede llegar a las viviendas canalizado o en
bombonas (también llamado GLP).

TIPOS DE GASES

 El gas propano, a pesar de tener menor densidad que el gas butano, posee mayor poder
calorífico.

 El gas natural tiene menos densidad que el butano y el propano, y su poder calorífico es similar a
éstos dos. Por el contrario, el gas ciudad posee un poder calorífico inferior a los anteriores.

 Para que una instalación de gas sea considerada de vivienda, a parte de estar hecha en un
vivienda, debe tener una presión máxima de 4 bares.

 Además, según la presión máxima de servicio, las instalaciones receptoras de gas se clasificarán
en:

 - De baja presión (BP): hasta 0,05 bar (500 mm de columna de agua).

 - De media presión A (MPA): hasta 0,4 bar.

 - De media presión B (MPB): hasta 4 bar.

 ¡OJO! Una instalación de gas solo debe ser realizada por personal cualificado, es decir por un
instalador titulado.

GAS CANALIZADO

 El combustible usado es el gas natural y el gas ciudad. Las partes de una instalación de gas
canalizado son (puedes ir viéndolas en la imagen de la parte de abajo):

 - Red general de transporte (RGT): pertenece a la empresa suministradora y generalmente es

subterránea.

 - Estación de regulación y medida (ERM): Controla el caudal y la presión del gas que circula por la
tubería.

 - Llave de salida (Sa) : es la llave general de la red de distribución Red de distribución (RDD): de
ella parten las derivaciones que van a para a los edificios (o una vivienda individual).

 - Llave de acometida (Ac): separa la red de distribución de la instalación receptora (edificio).

 -Llave de edificio (Ed): da entrada al edificio.

 - Acometida interior (AI): une la red de distribución con el edificio. Si la compañía tiene que cortar
el suministro a un edificio es la llave que cortaría.

 - Contadores: cada vivienda lleva una para con su lectura saber lo que se consume.

 - Montantes: son las tuberías que suben del contador a las viviendas (a cada vivienda sube una
montante).

 Una vez dentro de la vivienda existen elementos como filtros, reguladores de presión, llaves de
control y válvulas de seguridad.
LOS ELEMENTOS DEL CONTADOR DE GAS

GAS DEL TIPO GLP (EN DEPÓSITOS)

 Aunque se utiliza en estado gaseoso, este tipo de gases se transportan en estado líquido. Las
bombonas se utilizan para instalaciones
individuales, mientras que los depósitos
fijos se utilizan para instalaciones
colectivas o casas aisladas.
COMO SE HACE EL ESQUEMA DE LA INSTALACIÓN DE GAS

SEGURIDAD Y MANTENIMIENTO DE LAS INSTALACIONES DE GAS

 - Solicitar revisiones periódicas por personal debidamente acreditado y exigir un certificado al

final de la revisión.

 - Instalar rejillas de ventilación en las habitaciones donde funcionen gaseodomesticos (aparatos

que funcionen con gas).

 - Vigilar los tubos y uniones de goma teniendo en cuenta su fecha de caducidad.

 - En caso de fuga NO accionar ningún interruptor eléctrico, cerrar la llave general de gas y abrir las
puertas y ventanas.
INSTALACIÓN DE GAS

La instalación de gas, de cualquier edificio (bloque de viviendas, vivienda unifamiliar, nave

industrial…) está formada por el conjunto de elementos que permite la llegada desde la planta
suministradora a la entrada del edificio.

En el presente tema trataremos únicamentre la instalación de gas para el caso de un edificio de

viviendas.

Elementos de una instalación:

1. Acometida

Al igual que en las instalaciones de electricidad y agua, la realiza la empresa suministradora y

consiste en la canalización que va desde la tubería general de gas hasta la entrada al cuarto de
contadores del edificio. La diferencia principal con los anteriores es que:  El cuarto de contadores
de gas se ubica siempre en la parte superior del edificio  El tramo de acometida que queda al
descubierto siempre accede al cuadro de contadores por la fachada del edificio (hay una parte del
tramo que es subterráneo, puesto que la tubería general de gas también lo es)

2. Cuadro general de contadores

Esta situado, como dijimos antes, en la parte superior del edificio y obligatoriamente, muy bien
ventilado. Se compone de  Llave general, para poder cortar el gas a todos las viviendas.
Contadores de gas, uno para cada vivienda. Dispone de una válvula, que suele estar precintada por
la compañía de gas, que regula la presión de suministro. Canalizaciones individuales, que llevan el
gas desde el contador a cada una de las viviendas

3. Canalizaciones individuales

Llevan el gas desde la salida del contador hasta una llave de paso individual situada en la vivienda.

Normalmente, el acceso a esta llave de paso que corta el gas de la vivienda está situado en la
cocina. Si hay galería exterior, esta allí. Caso contrario, suele estar situada junto a la ventana, pero
siempre en el exterior.

4. Instalación interior.

Consta de una tubería de pequeño diámetro con una derivación que hace que el gas vaya hacia el
calentador o la caldera y también hacia la cocina-horno. Al final de estos dos tramos e
inmediatamente antes de de la conexión a estos aparatos, tenemos una ultima llave de paso .
5. Rejillas de ventilación.

Situadas tanto a ras de suelo como en la parte alta de las cocinas, por si se utiliza gas natural o
butano. Se pueden complementar con detectores, que avisan de manera luminosa o sonora
cuando detectan concentración de gas de un escape (existen marcas que lo comercializan para
viviendas).
INSTALACIÓN DE GAS BUTANO

Es el otro tipo de instalación de gas utilizado en el suministro a viviendas. La instalación en este

caso es mucho más simple, pues consta de:

- Manorreductor: es la “capucha” que se le coloca a la botella de butano para disminuir y regular

la presión de salida del gas y cortar el suministro en caso necesario.

- Botella de butano

- Tubo de goma que conecta el manorreductor con la entrada de gas del calentador o de la

cocina. Este tubo hay que cambiarlo periódicamente en las revisiones que realizan las compañías

suministradoras (tiene fecha de caducidad) para evitar las fugas.

Esquema general de una instalación de gas (vivienda unifamiliar y bloque de viviendas).
