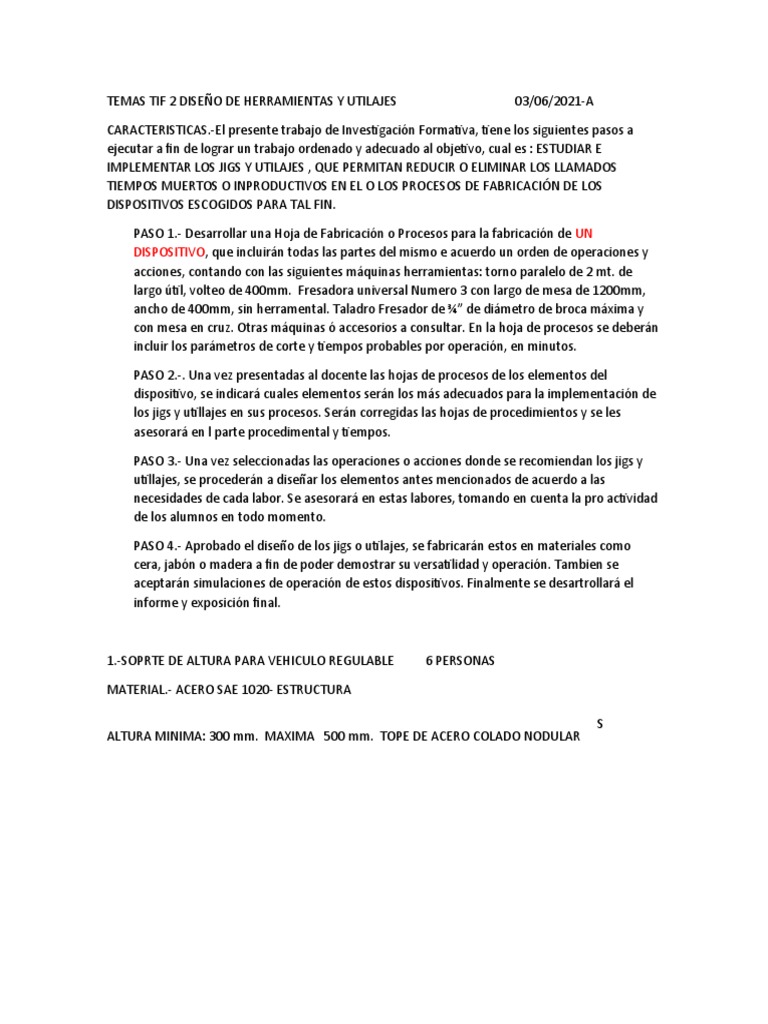

TEMAS TIF 2 DISEÑO DE HERRAMIENTAS Y UTILAJES 03/06/2021-A

CARACTERISTICAS.-El presente trabajo de Investigación Formativa, tiene los siguientes pasos a

ejecutar a fin de lograr un trabajo ordenado y adecuado al objetivo, cual es : ESTUDIAR E
IMPLEMENTAR LOS JIGS Y UTILAJES , QUE PERMITAN REDUCIR O ELIMINAR LOS LLAMADOS
TIEMPOS MUERTOS O INPRODUCTIVOS EN EL O LOS PROCESOS DE FABRICACIÓN DE LOS
DISPOSITIVOS ESCOGIDOS PARA TAL FIN.

PASO 1.- Desarrollar una Hoja de Fabricación o Procesos para la fabricación de UN

DISPOSITIVO, que incluirán todas las partes del mismo e acuerdo un orden de operaciones y
acciones, contando con las siguientes máquinas herramientas: torno paralelo de 2 mt. de
largo útil, volteo de 400mm. Fresadora universal Numero 3 con largo de mesa de 1200mm,
ancho de 400mm, sin herramental. Taladro Fresador de ¾” de diámetro de broca máxima y
con mesa en cruz. Otras máquinas ó accesorios a consultar. En la hoja de procesos se deberán
incluir los parámetros de corte y tiempos probables por operación, en minutos.

PASO 2.-. Una vez presentadas al docente las hojas de procesos de los elementos del
dispositivo, se indicará cuales elementos serán los más adecuados para la implementación de
los jigs y utillajes en sus procesos. Serán corregidas las hojas de procedimientos y se les
asesorará en l parte procedimental y tiempos.

PASO 3.- Una vez seleccionadas las operaciones o acciones donde se recomiendan los jigs y
utillajes, se procederán a diseñar los elementos antes mencionados de acuerdo a las
necesidades de cada labor. Se asesorará en estas labores, tomando en cuenta la pro actividad
de los alumnos en todo momento.

PASO 4.- Aprobado el diseño de los jigs o utilajes, se fabricarán estos en materiales como
cera, jabón o madera a fin de poder demostrar su versatilidad y operación. Tambien se
aceptarán simulaciones de operación de estos dispositivos. Finalmente se desartrollará el
informe y exposición final.

1.-SOPRTE DE ALTURA PARA VEHICULO REGULABLE 6 PERSONAS

MATERIAL.- ACERO SAE 1020- ESTRUCTURA

S
ALTURA MINIMA: 300 mm. MAXIMA 500 mm. TOPE DE ACERO COLADO NODULAR A
2.-GATO DE IZAJE VEHICULAR TIPO TIJERA 6 PERSONAS

MATERIAL: ESTRUCTURA Y OTROS ELEMENTOS DE ACERO A-3624

VÁSTAGO Y TUERCA DE ACERO SAE 1045

CAPACIDAD 2500 kg. , ALTURA MINIMA: 200 mm. MÁXIMA: 400 mm.
3.-EXTRACTOR DE INTERIORES Y EXTERIORES 5/6 PERSONAS

VÍNCULOS Y OTROS ACERO SAE A-3624 CABEZA DE ACERO COLADO

MEDIDA MINIMA DE : 100mm Y MÁXIMA DE 200 mm. LONGITUD DE UÑAS: 150mm

4.-EXTRACTOR DE EXTERIORES 5/6 PERSONAS

MATERIAL: CUERPO Y UÑAS DE ACERO FORJADO

VÁSTAGO ROSCADO: ACERO SAE 1045

MEDIDA MINIMA: 100mm MAXIMA: 200 mm LONGITUD DE UÑAS: 200mm

5.-DISPOSITIVO PARA CONTRAER RESORTES DE MACPHERSON TIPO 1 4/5 PERSONAS

MATERIAL: PINZAS DE ACERO FORJADO CUERPO DE ACERO SAE: 1045

LONGITUD DE RESORTES REGULABLE DE 400mm A 600 mm

6.-DISPOSITIVO PARA CONTRAER RESORTES DE MACPHERSON TIPO 2

MATERIAL: PINZAS DE ACERO FORJADO CUERPO DE ACERO SAE : 1045

LONGITUD DE RESORTES REGULABLE DE 400mm A 600 mm

7.-DISPOSITIVO DE APOYO PARA ANDAR 7/9 PERSONAS

MATERIAL: TUBO DE ALUMINIO DE 1” DE DIÁMEVINCULOS Y OTROS DE ACERO SAE 1020

PINTADOS RUEDAS DE POLIMERO CON RODAJE INTERIOR. MANIJAS SE APOYO EN CAUCHO
SINTETICO

1.- 2.- 3.-
