TMIA02

TECNICAS DE MECANIZADO Y CONFORMADO.

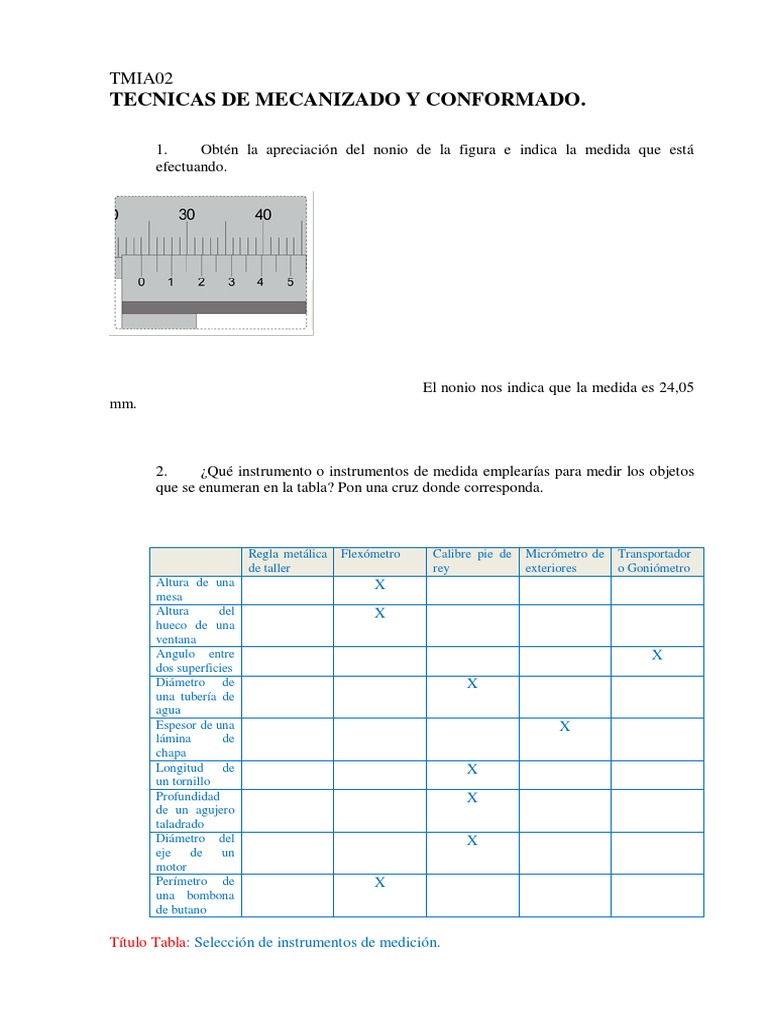

1. Obtén la apreciación del nonio de la figura e indica la medida que está

efectuando.

El nonio nos indica que la medida es 24,05

mm.

2. ¿Qué instrumento o instrumentos de medida emplearías para medir los objetos

que se enumeran en la tabla? Pon una cruz donde corresponda.

Regla metálica Flexómetro Calibre pie de Micrómetro de Transportador

de taller rey exteriores o Goniómetro
Altura de una X
mesa
Altura del X
hueco de una
ventana
Angulo entre X
dos superficies
Diámetro de X
una tubería de
agua
Espesor de una X
lámina de
chapa
Longitud de X
un tornillo
Profundidad X
de un agujero
taladrado
Diámetro del X
eje de un
motor
Perímetro de X
una bombona
de butano

Título Tabla: Selección de instrumentos de medición.

 3. En la siguiente tabla pon cruces relacionando cada trabajo con la herramienta o
herramientas que emplearías para realizarlo. Ten en cuenta que algunos trabajos se
pueden realizar con más de una herramienta.

Cizalla automática

Tijeras de chapa

Sierra de mano
Cizalla manual

Sierra de disco

Sierra de calar
Sierra de cinta

Amoladora
Cortatubos
Cincel
Cortar un tramo de tubo de acero de 25mm de
diámetro
X X X X X
Cortar en cuatro partes una chapa de 2000x1000
mm y 0,5mm de espesor
X X X X X
Cortar un tramo de un perfil de aluminio para
cierre de ventana
X X X
Cortar en dos mitades una tabla de madera de
1000x500 mm y 10 mm de espesor
X X

Una chapa rectangular de 100x50x2mm se desea

dejar a 100x40x2mm.
X X X X
Cortar en dos mitades una chapa de 1000x500 mm
y 10mm de espesor
X X X X
Selección de herramienta.
Esta tabla muestra los diferentes procesos con las herramientas que se pueden emplear para ejecutar los
mismos.

7. Señala con una cruz el tipo de broca que utilizarías para hacer agujeros a los
materiales que se indican en la tabla siguiente.

Broca de madera Broca de pared Broca de metal

Marco de una ventana de aluminio X
Pared de una vivienda X
Estantería de madera X
Chapa de acero X
Azulejos del cuarto de baño X
Pieza de latón X

: Selección del tipo de broca.

: Esta tabla identifica qué tipo de broca hay que emplear con cada tipo de material.
 8. Indica la secuencia de operaciones a realizar para fabricar la pieza de la figura
adjunta partiendo de una pieza de acero de 70x70x12mm

La secuencia de operaciones a realizar para fabricar la pieza son las siguientes:

Interpretación.
Se realiza la interpretación del plano del componente donde se describen las operaciones
necesarias para realizar el mecanizado.

Identificación.
Se realiza la identificación del material (en este caso una pieza de acero de 70x70x12mm),
herramientas necesarias y zona de trabajo, para realizar las operaciones de mecanizado.

Trazado.
Se prepara la pieza quitando rebabas con una lima y limpiándola con un trapo, se aplica tinta
de contraste. Luego se prepara la mesa de planitud y se realiza el trazado con las
herramientas necesarias como por ejemplo las puntas de trazar, Reglas, escuadras, Compás,
granete o el gramil, pasando cada medida indicada en el dibujo facilitado en el ejercicio. Hay
que tener en cuenta que hay varias medidas y diferentes tipos de métricas en los taladros,
para poder realizar posteriormente el mecanizado. Se debe presentar atención a las medidas
de seguridad para realizar correctamente el mecanizado.

Serrado.
Se realizará la comprobación de las características de la herramienta necesaria como por
ejemplo la amoladora o la sierra de mano y se realizarán los cortes necesarios siguiendo los
trazos antes marcados. Se debe presentar atención a las medidas de seguridad para realizar
correctamente el mecanizado.
Limado.
Se realizará la comprobación de las características de la herramienta (medida forma picado y
grado de corte) en este caso la lima o la amoladora y se realizarán los mecanizados
requeridos para dejar la pieza a la medida indicada en el dibujo facilitado en el ejercicio. Se
debe prestar atención a las medidas de seguridad para realizar correctamente el
mecanizado, sobre todo la sujeción de la herramienta.

Taladrado.
Se realizará la comprobación de la marca necesaria de centrado, se escogerá la herramienta
correcta en este caso el taladro portátil o el de mesa, y vigilar la métrica de cada taladro
antes indicado en el dibujo facilitado en el ejercicio que son M4, M6 Y M8, se pondrá la pieza
en la mordaza y se escogerán las revoluciones adecuadas. Se debe prestar atención a las
medidas de seguridad para realizar correctamente el mecanizado sobre todo la utilización de
los EPIS requeridos y en la sujeción de la herramienta y pieza.

Acabado.
Para realizar el acabado de la pieza que consiste en darles una mejor apariencia y calidad
superficial, se limpia la pieza de la tinta de contraste antes usada y luego le pasara una lima
fina para terminar.
