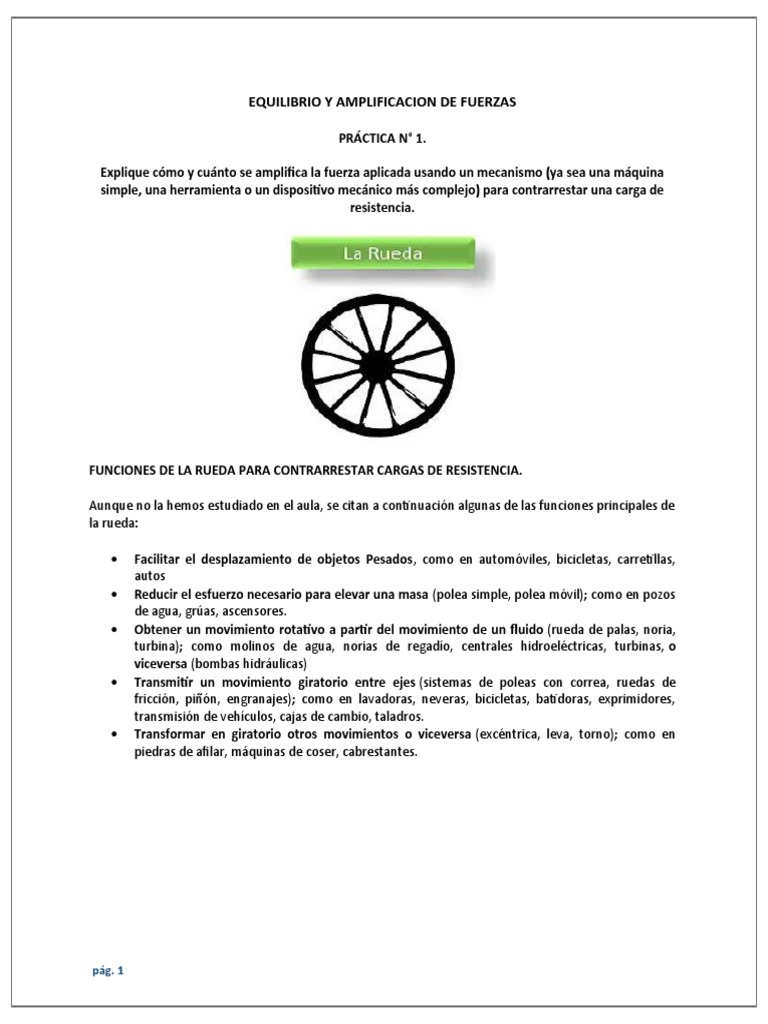

EQUILIBRIO Y AMPLIFICACION DE FUERZAS

PRÁCTICA N° 1.

Explique cómo y cuánto se amplifica la fuerza aplicada usando un mecanismo (ya sea una máquina
simple, una herramienta o un dispositivo mecánico más complejo) para contrarrestar una carga de
resistencia.

FUNCIONES DE LA RUEDA PARA CONTRARRESTAR CARGAS DE RESISTENCIA.

Aunque no la hemos estudiado en el aula, se citan a continuación algunas de las funciones principales de
la rueda:

 Facilitar el desplazamiento de objetos Pesados, como en automóviles, bicicletas, carretillas,

autos
 Reducir el esfuerzo necesario para elevar una masa (polea simple, polea móvil); como en pozos
de agua, grúas, ascensores.
 Obtener un movimiento rotativo a partir del movimiento de un fluido (rueda de palas, noria,
turbina); como molinos de agua, norias de regadío, centrales hidroeléctricas, turbinas, o
viceversa (bombas hidráulicas)
 Transmitir un movimiento giratorio entre ejes (sistemas de poleas con correa, ruedas de
fricción, piñón, engranajes); como en lavadoras, neveras, bicicletas, batidoras, exprimidores,
transmisión de vehículos, cajas de cambio, taladros.
 Transformar en giratorio otros movimientos o viceversa (excéntrica, leva, torno); como en
piedras de afilar, máquinas de coser, cabrestantes.

pág. 1
 EJERCICIO 1

Para levantar un rodillo cilíndrico pesado de radio R a un escalón rectangular, se aplica a su eje una
fuerza en dirección horizontal igual al peso del rodillo. Determinar la altura máxima del escalón.

P ( R−h )=P √ R2 −(R−h)2

( 2± √ 2 ) R
k= ya que h ˂ R
2

2
h=(1−
√ 2
) R ≈ 0.29 R

FUNCIONES DE UN PLANO INCLINADO PARA CONTRARRESTAR CARGAS DE RESISTENCIA.

El plano inclinado es una máquina simple que consiste en una superficie plana que forma un ángulo
agudo con el suelo y se utiliza para elevar cuerpos a cierta altura y también para bajar los mismos
utilizando la fuerza de gravedad.

Sus principales aplicaciones son tres: Se emplea en forma de rampa para reducir el esfuerzo necesario
para elevar una masa (carreteras, subir ganado a camiones, acceso a garajes subterráneos, escaleras.).
Las máquinas simples como el plano inclinado se conocen desde la prehistoria. Los primeros humanos
usaban instrumentos cortantes hechos de piedra para elaborar puntas de flechas para cazar y cortar
madera para fabricar utensilios.

La ventaja mecánica M de una máquina simple se define como el cociente entre la magnitud de la fuerza
de salida y la de la fuerza de entrada. Se trata pues de una cantidad adimensional.
Por lo general la magnitud de la fuerza de salida es mayor que la de entrada y M >1. Pero hay labores
muy delicadas que ameritan una reducción de la fuerza de salida, como es el caso de las pinzas, para las
cuales M < 1.

pág. 2
EJERCICIO 2

Considerando que en el sistema todas las superficies son lisas (no hay fricción), y que el bloque “M”
recibe una reacción de 160 N de la superficie inclinada; determinar la masa “m”, si la polea pesa 20N y el
sistema está en equilibrio. (g=10 m/s2)

pág. 3
Haciendo D.C.L.

FUNCIONES DE LA CUÑA PARA CONTRARRESTAR CARGAS DE RESISTENCIA.

Una cuña es una herramienta de forma triangular y es un plano inclinado portátil, y una de las

seis máquinas simples clásicas. Se puede usar para separar dos objetos o partes de un objeto, levantar
un objeto o mantener un objeto en su lugar. Funciona convirtiendo una fuerza aplicada a su extremo
romo en fuerzas perpendiculares (normales) a sus superficies inclinadas.

La ventaja mecánica de una cuña viene dada por la relación entre la longitud de su pendiente y su
ancho. Aunque una cuña corta con un ángulo amplio puede hacer un trabajo más rápido, requiere más
fuerza que una cuña larga con un ángulo estrecho.

pág. 4
La fuerza se aplica sobre una superficie amplia y plana. Esta energía se transfiere al extremo puntiagudo
y afilado de la cuña, permitiendo que el filo penetre en el objeto al generar una elevada presión en el
punto de contacto. A su vez, la cuña desgaja el objeto en el que se inserta, gracias a transformar el
desplazamiento longitudinal de la cuña en un desplazamiento transversal de magnitud mucho más
pequeña, debido al ángulo agudo que forman las dos caras de la cuña.

FUNCIONES DEL RODILLO PARA CONTRARESTAR CARGAS DE RESISTENCIA.

Los rodillos son máquinas más complicadas que tienen muchas aplicaciones a las maquinas simples y
especializadas, estos se fundamentan en las aplicaciones de las ruedas solo que de una manera más
especializada.

Los rodillos los podemos apreciar en piezas de como son los cojinetes de rodillo en piezas de mecánica,
motores de camiones con cajas de fuerza pura (FULLER).

También podemos apreciarlos en las estaciones de terminales de avión, cuando vamos a recoger
nuestros equipajes, tanto para subir cargas o bajar cargas de manera automatizada, esta aplicación es
para contrarrestar cargas y amplifica las fuerzas en favor del ser humano.

pág. 5
Otra de las aplicaciones más modestas de estos rodillos, los vemos con los pintores ya que amplifica la
función de una brocha simple y ayuda a que con menos esfuerzo se abarque más espacio de trabajo con
menos materiales utilizados.
A su vez los podemos encontrar en fábricas para aplanar innumerables materiales de distintas
fabricaciones, para los metalmecánicos para crear y doblar planchas de acero, dándoles curvaturas.

FUNCIONES DEL TORNILLO PARA CONTRARESTAR CARGAS DE RESISTENCIA.

El mecanismo más usado en el mundo de la industria. Sin duda, el tornillo en sus distintas formas y
presentaciones, aunque tiene distintas presentaciones el principio físico es el mismo, actúa gracias a su
sencillo funcionamiento, fortaleza y diseño retorcido, que brinda un apoyo al momento de perforar o
ajustar piezas como es el caso de uso de los trabajos de carpintería.

pág. 6
Principales aplicaciones:

Sistema de puertas automáticas

Este sistema requiere un movimiento de apertura y cierre de las puertas. Para lograr, dos tornillos se
encuentran en la puerta para cerrarla, bloqueándola gracias al engrane helicoidal.

Instrumentos musicales
Suele usarse para ajustar guitarras y violines. Su fuerza mecánica permite tensionarlas con esfuerzo
mínimo.

Elevadores
Estos equipos incluyen un tornillo helicoidal, que lograr girar, desplazando el tornillo sinfín, desde la
apertura, hasta la compuerta de salida.

Cintas Transportadoras
Actualmente, el sistema de embalaje y empaquetados en la industria incluye en su sistema   cintas
transportadoras, los cuales en su mayoría tienen como componente mecánico principal un reductor
sinfín/corona.

pág. 7
FUNCIONES DE LAS POLEAS PARA CONTRARESTAR CARGAS DE RESISTENCIA.

Las poleas desde tiempos antiguos tuvieron mucho impacto en la humanidad desde su invención hace
aproximadamente 3.000 años y no es más que un dispositivo mecánico de tracción o elevación, formado
por una rueda montada en un eje, con una cuerda que rodea la circunferencia de la rueda.
Las grúas más simples con una sola rueda de poleas y las poleas compuestas con varias ruedas hacia el
año 400 a.C. Se dice que Arquímides inventó la polea compuesta y fue capaz de levantar un barco y
llevarlo a la costa.

La polea fija es aquella que no cambian de sitio, solamente giran alrededor de su propio eje. Se usa, por
ejemplo, para subir objetos a los edificios o sacar agua de los pozos. Una polea fija puede ser
considerada como una palanca de primera clase. En las palancas de primer género el punto de apoyo se
encuentra entre los extremos.

En cambio, las móviles, además de que giran alrededor de su eje, también se desplazan. En las poleas
móviles el punto de apoyo está en la cuerda y no en el eje, por lo tanto puede presentar movimientos
de traslación y rotación. Como el caso de dos personas que cargan una bolsa, cada una de ellas hace las
veces de una polea y sus brazos las veces de cuerdas, el peso se reparte entre los dos y se produce una
ventaja mecánica, reduciéndose el esfuerzo a la mitad. La polea móvil es una palanca de segunda clase.

Para arrastrar algunos objetos pesados se emplea una rueda que gira libremente sobre un eje y
que está provista de una llanta con una forma apropiada para pasar una cuerda u objeto similar.
Este mecanismo es lo que se conoce como una polea, que constituye uno de los casos especiales de la
palanca y pertenece al conjunto denominado como máquinas simples. La ventaja que nos
proporciona es facilitar la aplicación de la fuerza. A partir de sus distintos tipos se consiguen diferentes
combinaciones en función de la actividad a la que van a ser destinadas.

pág. 8
pág. 9
La palanca es una máquina simple que se puede observar a menudo en la naturaleza, la mandíbula es
un buen ejemplo. Las palancas son particularmente conocidas por su ventaja de fuerza: una pequeña
fuerza transformada en una fuerza mayor.

La palanca es una máquina simple cuya función consiste en transmitir fuerza y desplazamiento. Está

compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo, llamado
fulcro.

Puede utilizarse para amplificar la fuerza mecánica aplicada a un objeto, para incrementar su velocidad
o distancia recorrida, en respuesta a la aplicación de una fuerza. En las palancas de segundo género el
punto de apoyo está situado en un extremo y cerca de él está la resistencia.

En las palancas de segundo género la resistencia se mueve en la misma dirección que la fuerza sobre la
barra rígida que constituye una palanca actúa tres fuerzas:

El esfuerzo; P: es la fuerza que aplicamos voluntariamente con el fin de obtener un resultado; ya sea
manualmente o por medio de motores u otros mecanismos.

La resistencia; R: es la fuerza que vencemos, ejercida sobre la palanca por el cuerpo a mover. Su valor
será equivalente, por el principio de acción y reacción, a la fuerza transmitida por la palanca a dicho
cuerpo.

La fuerza de apoyo: es la ejercida por el fulcro (punto de apoyo de la barra) sobre la palanca. Si no se
considera el peso de la barra, será siempre igual y opuesta a la suma de las anteriores, de tal forma que
la palanca se mantiene sin desplazarse del punto de apoyo, sobre el que rota libremente.

pág. 10
Un cuerpo esta en equilibrio de rotacion cuando el momento resultante respecto del centro de giro es cero

pág. 11
 CONCLUSIONES:

1. Las maquinas simples son un implemento muy útil para gran cantidad de labores, ya que su
efectividad es muy grande, estas nos permiten transmitir e incrementar el efecto de una fuerza
al mover un objeto y así disminuyamos el esfuerzo con el que se realiza.

2. En las maquinas simples se cumple la ley de la conservación de la energía, la energía no se crea

ni se destruye, solo se transforma.

3. Todas las maquinas simples convierten una fuerza pequeña en una grande, o viceversa. La
relación que existe entre la intensidad de la fuerza de entrada y la de salida es la ventaja
mecánica.

4. Las maquinas simples comprenden aquellas que tienen un único punto de apoyo, los cuales
aprovechan algunos principios físicos básicos como: momento de una fuerza, trabajo, la
potencia, energía y rendimiento mecánico.
