Módulo 7 - Prácticas

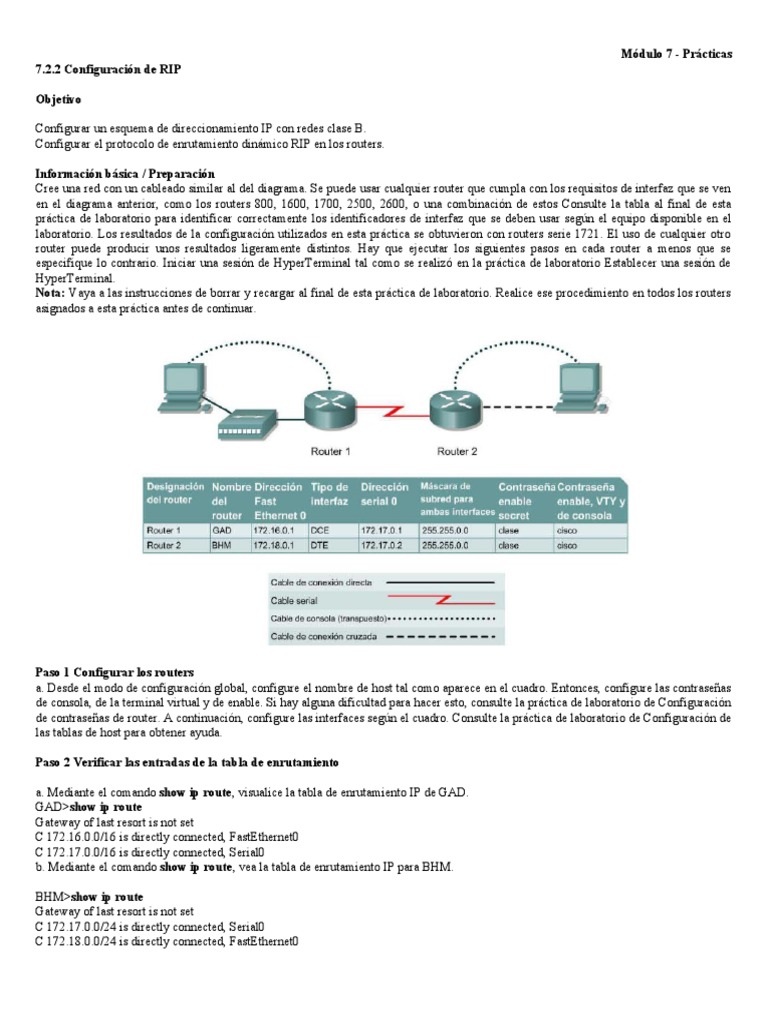

7.2.2 Configuración de RIP

Objetivo

Configurar un esquema de direccionamiento IP con redes clase B.

Configurar el protocolo de enrutamiento dinámico RIP en los routers.

Información básica / Preparación

Cree una red con un cableado similar al del diagrama. Se puede usar cualquier router que cumpla con los requisitos de interfaz que se ven
en el diagrama anterior, como los routers 800, 1600, 1700, 2500, 2600, o una combinación de estos Consulte la tabla al final de esta
práctica de laboratorio para identificar correctamente los identificadores de interfaz que se deben usar según el equipo disponible en el
laboratorio. Los resultados de la configuración utilizados en esta práctica se obtuvieron con routers serie 1721. El uso de cualquier otro
router puede producir unos resultados ligeramente distintos. Hay que ejecutar los siguientes pasos en cada router a menos que se
especifique lo contrario. Iniciar una sesión de HyperTerminal tal como se realizó en la práctica de laboratorio Establecer una sesión de
HyperTerminal.
Nota: Vaya a las instrucciones de borrar y recargar al final de esta práctica de laboratorio. Realice ese procedimiento en todos los routers
asignados a esta práctica antes de continuar.

Paso 1 Configurar los routers

a. Desde el modo de configuración global, configure el nombre de host tal como aparece en el cuadro. Entonces, configure las contraseñas
de consola, de la terminal virtual y de enable. Si hay alguna dificultad para hacer esto, consulte la práctica de laboratorio de Configuración
de contraseñas de router. A continuación, configure las interfaces según el cuadro. Consulte la práctica de laboratorio de Configuración de
las tablas de host para obtener ayuda.

Paso 2 Verificar las entradas de la tabla de enrutamiento

a. Mediante el comando show ip route, visualice la tabla de enrutamiento IP de GAD.

GAD>show ip route
Gateway of last resort is not set
C 172.16.0.0/16 is directly connected, FastEthernet0
C 172.17.0.0/16 is directly connected, Serial0
b. Mediante el comando show ip route, vea la tabla de enrutamiento IP para BHM.

BHM>show ip route
Gateway of last resort is not set
C 172.17.0.0/24 is directly connected, Serial0
C 172.18.0.0/24 is directly connected, FastEthernet0
 Módulo 7 - Prácticas
Paso 3 Configurar el protocolo de enrutamiento en el router GAD
a. En el modo de configuración global, introduzca lo siguiente:
GAD(config)#router rip
GAD(config-router)#network 172.16.0.0
GAD(config-router)#network 172.17.0.0
GAD(config-router)#exit
GAD(config)#exit

Paso 4 Guardar la configuración del router GAD

GAD#copy running-config startup-config

Paso 5 Configurar el protocolo de enrutamiento en el router BHM

a. En el modo de configuración global, introduzca lo siguiente:

BHM(config)#router rip
BHM(config-router)#network 172.17.0.0
BHM(config-router)#network 172.18.0.0
BHM(config-router)#exit
BHM(config)#exit

Paso 6 Guardar la configuración del router BHM

BHM#copy running-config startup-config

Paso 7 Configurar los hosts con la dirección IP, máscara de subred y gateway por defecto correspondientes
Paso 8 Verificar que la internetwork esté funcionando haciendo ping a la interfaz FastEthernet del otro router.

a. ¿Es posible hacer ping a la interfaz FastEthernet del router BHM desde el host conectado a GAD?
b. ¿Es posible hacer ping a la interfaz FastEthernet del router GAD desde el host conectado a BHM?
c. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas en las configuraciones del router para detectar el
error. Luego, realice los pings nuevamente hasta que la respuesta a ambas preguntas sea sí.

Paso 9 Mostrar las tablas de enrutamiento para cada router

a. Desde el modo EXEC privilegiado o enable, examine las entradas de la tabla de enrutamiento, por medio del comando show ip route
en cada router.
b. ¿Cuáles son las entradas de la tabla de enrutamiento GAD?
network 172.16.0.0
network 172.17.0.0
c. ¿Cuáles son las entradas de la tabla de enrutamiento BHM?
network 172.17.0.0
network 172.18.0.0
 Módulo 7 - Prácticas
7.2.2 Actividad de laboratorio electrónico: RIP

En esta práctica, los estudiantes observarán la topología del router antes de comenzar con la práctica.

Paso 1. La red debe tener el cableado ya puesto y las direcciones IP deben estar configuradas. Ejecuta el comando ping a la
estación de trabajo en 192.168.3.2 desde la estación de trabajo 192.168.1.2

Paso 2. Como el ping ha fallado comience el diagnóstico de fallas verificando la configuración IP de la estación de trabajo local.

Paso 3.1. El resultado de ipconfig muestra que la estación de trabajo está configurada correctamente. Ahora verifique la
información del estado breve de la interfaz de Cairo.

Paso 3.2 Muestra que no hay problema con la conectividad de la interfaz del router Cairo, ahora verifique la información del
estado breve de la interfaz de Amman.
 Módulo 7 - Prácticas
Paso 4.1 Las interfaces están activas, ahora verificar tabla de enrutamiento de Amman.

Paso 4.2 Observe que la tabla de enrutamiento de Amman no tiene ninguna ruta hacia el segmento Ethernet 192.168.1.0 en Cairo.
Verificar tabla de enrutamiento de Cairo.

Paso 5. Cairo no cuenta con ninguna ruta hacia el segmento Ethernet 192.168.3.0 en Amman. Se puede usar RIP para instalar
estas rutas en la tabla de enrutamiento y habilitar la conectividad de extremo a extremo.

Paso 6.2 Ahora que RIP está habilitado, hay que indicar que RIP enviará información de actualización de las siguientes redes:
192.168.1.0, 192.168.2.0.

Paso 7. Verifique que la configuración de RIP por medio del comando show ip protocols.

Paso 8. Entre al modo de configuración para comenzar con el proceso de configuración del router Amman.
 Módulo 7 - Prácticas
Paso 9.1 Entre al modo router-config para configurar RIP.

Paso 9.2 Ahora que RIP está habilitado, hay que indicar que RIP enviará información de actualización de las siguientes redes:
192.168.3.0, 192.168.2.0

Paso 10.1 Verifique la configuración de RIP por medio del comando show ip protocols.

Paso 10.2 Ahora verifique la tabla de enrutamiento de Cairo.

Paso 11. Hacer ping desde la estacion de trabajo A a 192.168.3.2 ahora que las rutas se han establecido.

7.2.5 Actividad de laboratorio electrónico: Verificación de la configuración del protocolo RIP

 Módulo 7 - Prácticas
Esta práctica tiene como objetivo usar los comandos show del IOS para verificar la operación de un router que usa el protocolo RIP.

Paso 1.1 Verificar que el router esté configurado par RIP por medio del comando running-config.

Paso 1.2 Verifique que las interfaces estén activas.

Práctica de Laboratorio 2.6 Diagnóstico de fallas en RIP.

 Módulo 7 - Prácticas

Objetivo
Configurar un esquema de direccionamiento IP con redes clase B.
Configurar RIP en los routers.
Observar la actividad de enrutamiento mediante el comando debug ip rip.
Examinar las rutas mediante el comando show ip route.

Información básica / Preparación

Cree una red con un cableado similar al del diagrama. Se puede usar cualquier router que cumpla con los requisitos de interfaz que se ven
en el diagrama anterior, como los routers 800, 1600, 1700, 2500, 2600, o una combinación de estos Consulte la tabla al final de esta
práctica de laboratorio para identificar correctamente los identificadores de interfaz que se deben usar según el equipo disponible en el
laboratorio. Los resultados de la configuración utilizados en esta práctica se obtuvieron con routers serie 1721. El uso de cualquier otro
router puede producir unos resultados ligeramente distintos. Hay que ejecutar los siguientes pasos en cada router a menos que se
especifique lo contrario. Iniciar una sesión de HyperTerminal tal como se realizó en la práctica de laboratorio Establecer una sesión de
HyperTerminal.
Nota: Vaya a las instrucciones de borrar y recargar al final de esta práctica de laboratorio. Realice ese procedimiento en todos los routers
asignados a esta práctica antes de continuar.

Paso 1 Configurar los routers

a. En los routers, entre al modo de configuración global y configure el nombre de host tal como aparece en el cuadro. Entonces, configure
las contraseñas de consola, de la terminal virtual y de enable. Si hay alguna dificultad para hacer esto, consulte la práctica de laboratorio
de Configuración de contraseñas de router. A continuación, configure las interfaces según el cuadro. Si hay alguna dificultad para hacer
esto, consulte la práctica de laboratorio de Configuración de tablas de host. Por último, configure el enrutamiento RIP. Esto se describe en
la práctica de laboratorio de Configuración de RIP si se necesita ayuda. No se olvide de guardar las configuraciones en el archivo de
configuración inicial.

Paso 2 Configurar los hosts con la dirección IP, máscara de subred y gateway por defecto correspondientes
Paso 3 Asegurarse de que se estén enviando las actualizaciones de enrutamiento
a. Escriba el comando debug ip rip en la petición de entrada del modo EXEC privilegiado.
Espere por lo menos 45 segundos.
b. ¿Hubo algún resultado del comando debug?

c. ¿Qué muestra el resultado?

 Módulo 7 - Prácticas

d. Para desactivar comandos debug específicos, escriba la opción no, por ejemplo no debug ip rip events. Para desactivar todos los
comandos debug escriba undebug all.

Paso 4 Mostrar las tablas de enrutamiento para cada router

a. Desde el modo EXEC privilegiado o enable, examine las entradas de la tabla de enrutamiento, por medio del comando show ip route
en cada router.
b. ¿Cuáles son las entradas de la tabla de enrutamiento GAD?
network 172.16.0.0
network 172.17.0.0
c. ¿Cuáles son las entradas de la tabla de enrutamiento BHM?
network 172.17.0.0
network 172.18.0.0

Paso 5 Mostrar las entradas de la tabla de enrutamiento RIP para cada router
a. Introduzca show ip route rip.
b. Enumere las rutas que aparecen en la tabla de enrutamiento:

c. ¿Cuál es la distancia administrativa? 120

Paso 6 Verificar que la internetwork esté funcionando haciendo ping a la interfaz FastEthernet del otro router.
a. ¿Es posible hacer ping a la interfaz FastEthernet del router BHM desde el host conectado a GAD? Si
b. ¿Es posible hacer ping a la interfaz FastEthernet del router GAD desde el host conectado a BHM? Si

c. Si la respuesta a cualquiera de las dos preguntas es no, realice un diagnóstico de fallas de las configuraciones del router mediante show
ip route para detectar el error. Verifique también los valores IP de la estación de trabajo. Luego, realice los pings nuevamente hasta que la
respuesta a ambas preguntas sea sí.

7.2.6 Actividad de laboratorio electrónico: Diagnóstico de fallas en el protocolo RIP

En esta práctica, los estudiantes harán un diagnóstico de fallas del protocolo RIP en los routers Luanda y Lusaka.

Paso 1.1 Asegurarse de que se envíen las actualizaciones de enrutamiento. Escriba el comando debug ip rip en la petición de entrada del
modo EXEC privilegiado.

Paso 1.2 Deshabilite todos los comandos de depuración.

Paso 2.1 Desde el modo EXEC privilegiado, muestra la tabla de enrutamiento del router Luanda.

Paso 2.2 Muestre la tabla de enrutamiento del router Lusaka.

 Módulo 7 - Prácticas

Paso 4.1 ¿Se puede hacer ping a la interfaz FastEthernet del router Lusaka desde el host conectado a Luanda?
