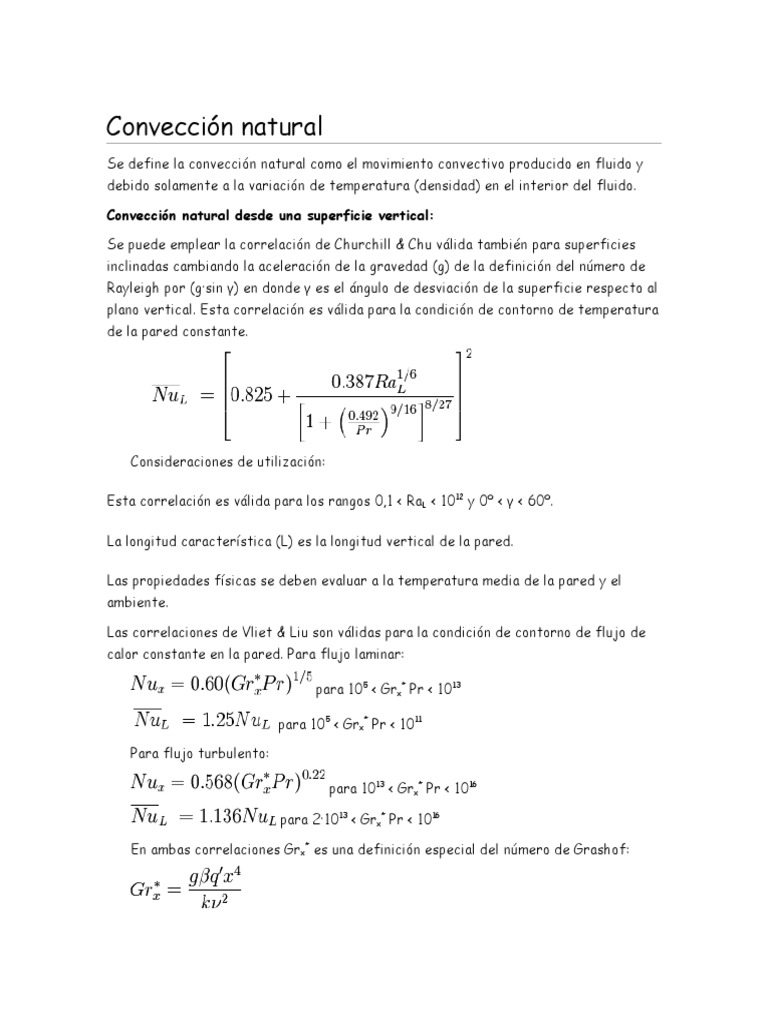

Convección natural

Se define la convección natural como el movimiento convectivo producido en fluido y

debido solamente a la variación de temperatura (densidad) en el interior del fluido.

Convección natural desde una superficie vertical:

Se puede emplear la correlación de Churchill & Chu válida también para superficies
inclinadas cambiando la aceleración de la gravedad (g) de la definición del número de
Rayleigh por (g·sin γ) en donde γ es el ángulo de desviación de la superficie respecto al
plano vertical. Esta correlación es válida para la condición de contorno de temperatura
de la pared constante.

Consideraciones de utilización:

Esta correlación es válida para los rangos 0,1 < RaL < 1012 y 0º < γ < 60º.

La longitud característica (L) es la longitud vertical de la pared.

Las propiedades físicas se deben evaluar a la temperatura media de la pared y el

ambiente.

Las correlaciones de Vliet & Liu son válidas para la condición de contorno de flujo de
calor constante en la pared. Para flujo laminar:

 para 105 < Grx* Pr < 1013

 para 105 < Grx* Pr < 1011

Para flujo turbulento:

 para 1013 < Grx* Pr < 1016

 para 2·1013 < Grx* Pr < 1016

En ambas correlaciones Grx* es una definición especial del número de Grashof:

 En donde:

g es la aceleración de la gravedad

β es el coeficiente de expansión térmica

x es la longitud característica

k es la conductividad térmica

ν es la viscosidad cinemática

Convección natural desde una superficie horizontal:

Las correlaciones de McAdams son válidas cuando la temperatura de la superficie es

constante:

Superficies calientes mirando hacia abajo (superficies frías mirando hacia arriba)

 para 105 < Ra < 1010

Superficies calientes mirando hacia arriba (superficies frías mirando hacia abajo)

 para 104 < Ra < 107

 para 107 < Ra < 1011

Fuji & Imura extendieron la correlación de este último caso para flujo de calor
constante en la superficie:

 para Ra > 2·108

Convección natural desde cilindros horizontales:

Se recomienda la utilización de la correlación de Churchill & Chu.

Consideraciones de utilización:

Esta correlación es válida para el rango 10-5 < RaD < 1012.

La longitud característica (D) es el diámetro del cilindro.

Esta correlación es válida para la condición de contorno de temperatura superficial

constante.

Las propiedades físicas se deben evaluar a la temperatura media de la superficie y el

ambiente.

Convección natural desde esferas:

Se recomienda la utilización de la correlación de Yuge.

Consideraciones de utilización:

Esta correlación es válida para los rangos 1 < Ra D < 105 y Pr = 1.

La longitud característica (D) es el diámetro de la esfera.

Esta correlación es válida para la condición de contorno de temperatura superficial

constante.

Las propiedades físicas se deben evaluar a la temperatura media de la superficie y el

ambiente.

Número de Nusselt
El Número de Nusselt (Nu) es un número adimensional que mide el aumento de
la transmisión de calor desde una superficie por la que un fluido discurre
(transferencia de calor por convección) comparada con la transferencia de calor si
ésta ocurriera solamente por conducción.
Así por ejemplo en transferencia de calor dentro de una cavidad por convección
natural, cuando el número de Rayleigh es inferior a 1000 se considera que la
transferencia de calor es únicamente por conducción y el número de Nusselt toma el
valor de la unidad. En cambio para números de Rayleigh superiores, la transferencia de
calor es una combinación de conducción y convección, y el número de Nusselt toma
valores superiores.
Este número se llama así en honor a Wilhelm Nusselt, ingeniero alemán que nació el 25
de noviembre de 1882 en Núremberg. Se define como:
 Ambas transferencias se consideran en la dirección perpendicular al flujo.
En la anterior ecuación se define:

L como una longitud característica. Para formas complejas se define como

el volumen del cuerpo dividido entre su área superficial.

kf como la conductividad térmica del fluido.

h como el coeficiente de transferencia de calor.

El número de Nusselt puede también verse como un gradiente adimensional
de temperatura en la superficie. En transferencia de masa el número análogo al
número de Nusselt es el número de Sherwood.
Existen muchas correlaciones empíricas expresadas en términos del número de
Nusselt para, por ejemplo, placas planas, cilindros, dentro de tuberías, etc, que
evalúan generalmente el número de Nusselt medio en una superficie. Estas
correlaciones tienen la forma de Nu = f(Número de Reynolds o Número de
Rayleigh, Número de Prandtl). Computacionalmente el número de Nusselt medio puede
obtenerse integrando el número de Nusselt local en toda la superficie.

Convección Natural
La convección natural se produce cuando una superficie solida está en contacto con un
fluido de temperatura distinta a la de la superficie. Las diferencias de
densidadproporcionan la fuerza del cuerpo que se requiere para desplazar el fluido.
Teóricamente los análisis de la convección natural requieren la solución simultánea de
las ecuaciones acopladas del movimiento y laenergía. La resolución de las ecuaciones
del movimiento y la energía proporcionan los campos de temperatura y de velocidad a
partir de los que se pueden deducir coeficientes de transmisión de calor. Eltipo
general de la ecuación que se obtiene es la llamada ecuación de Nusselt:

La convección natural es el movimiento de ascensión de un líquido o gas a medida que

su densidad disminuye cuando secalienta. Como ejemplos de convección natural están
el agua en una olla que se calienta en una estufa, cuando el agua caliente sube y el agua
mas fría va al fondo otro es el aire inmóvil, cuando subedesde la superficie caliente de
una carretera o el techo de un edificio, y el aire en un salón, que se calienta con un
calefactor o radiador.
Todos estos casos de convección natural tienen algunosefectos en común:
Se agrega calor a una parte de un fluido o gas.

El fluido o gas disminuye de densidad al calentarse, y aumenta su temperatura.

Una fuerza de flotación, o fuerza hacia arriba,actúa para que el fluido caliente y
menos denso suba en una región donde hay gravedad.

El problema para determinar el coeficiente de transferencia de calor por convección

natural, kh, entre una placavertical o pared caliente y un fluido o gas, como se ve en la
figura se ha estudiado y suele describirse con la siguiente ecuación:

Q = kh As (Tw-T∞)
Transferencia de calor por convección natural en una pared o superficie caliente y
vertical.
Donde T∞ es la temperatura promedio del fluido o gas. Para una superficie vertical,
como la pared de una habitación o de un edificio, el valor del coeficiente de
transferencia de calor por convección, kh, se puede calcular con la ecuación:

kh = 4k/3L [ 0.508 (Pr) ½ (0.952+Pr) – ¼ Gr ½ ]

En esta ecuación, Pr es el número de Prandtl Cp μk / k, y

Gr = (g(Tw-T∞)L3ρ2)/(μk 2) βρ

Es el numero de Grashof; el termino kp se llama expansión volumétrica o dilatación del

fluido. Es el cambio de densidad del fluido, cuando la temperatura cambia por unidad
de densidad; la densidad se determina a la temperatura promedio sobre la cual el
fluido está cambiando. Esta expansión volumétrica es igual a la inversa de la
temperatura del fluido, 1/T∞ para un gas perfecto. Así para gases perfectos, el
número de Grashof es:
Gr = (g(Tw-T∞)L3ρ2)/(μk 2T∞) βρ

Como con frecuencia en la transferencia de calor por convección natural se maneja el

aire, se puede simplificar mas la ecuación sustituyendo en ella las propiedades del aire.
El resultado es que kh = 1.42 ((Tw-T∞)/L) ¼ si el valor de (Gr) (Cp μk / k) es menor
que 1x109, y kh = 1.31 (Tw-T∞) 1/3 si (Gr) (Cp μk / k) es mayor que 1x109.
Se han hecho estudios de convección natural para casos distintos de la transferencia
de calor en pared vertical, y los valores de kh en estos casos se suelen determinar con
ecuaciones parecidas. En la tabla se muestran algunas ecuaciones simplificadas para
determinar kh para el aire.

Gr (Cp μk / k)

Superficie < 1 x 10

¿Qué se entiende por convección natural y convección forzada?

Convección natural: En la convección natural el flujo resulta solamente de la
diferencia de temperaturas del fluido en presencia de la fuerza gravitacional,
puesto que la densidad del fluido disminuye con el incremento de temperatura
Convección forzada: En la convección forzada se obliga al fluido a fluir
mediante medios externos, como un ventilador o una bomba.
2.-Indicar, de los siguientes perfiles de temperatura correspondientes a paredes
sólidas de diferentes materiales, cuales son posibles y cuáles no. Admítase régimen
estacionario y ausencia de procesos de generación de calor.

3.- El perfil de temperatura que se muestra en la figura corresponde al establecido en

régimen estacionario en una pared plana de sección constante de un material
homogéneo. De acuerdo con dicho perfil, la conductividad del material.

4.- Obténgase una expresión para calcular teóricamente el valor de h en función de

los datos del sistema. Admítanse propiedades físicas constantes, régimen estacionario
y tómense valores promedios constantes de Text y Tint despreciando la variación de
temperatura en z. Los radios interno y externo son conocidos como Rint y Rext
respectivamente y la longitud del tubo es L.
5.-Para el caso de transporte unidimensional, mediante una misma expresión de la
forma:

6.-Sobre una esfera de catalizador de 1 cm de diámetro tiene lugar la reacción en

fase gaseosa A ? 2B. Cuando se coloca la esfera en un recinto de grandes dimensiones,
lleno del gas A, al alcanzarse régimen estacionario se observa que la velocidad de
desaparición de componente A es de 1.5 10-6 mol/s, siendo su composición sobre la
superficie de la esfera del 90% en moles. Sabiendo que la concentración total es de
40 mol/m3, calcular la difusividad de la mezcla A+B, supuesta constante. Partir de
las ecuaciones de continuidad y deducir la ecuación correspondiente indicando el
significado de todas las variables.
7.- En la figura se presenta el perfil de temperatura correspondiente a la pared de un
horno. Dibuje sobre la misma figura el perfil de temperaturas que se establecería en
el caso de que se substituyese el aislante utilizado por otro con el mismo espesor pero
de menor conductividad calorífica, manteniendo el resto de condiciones.

8.- La conductividad calorífica del aire es mayor que la del agua?

No, es la conductividad térmica del aire es menor a la del agua
Agua 0,58
Aire 0,02
9.- Quienes presentan mayores valores de conductividad térmica, los gases o los
líquidos?
Los líquidos
10.- En el esquema adjunto se muestra el perfil de temperatura correspondiente a dos
paredes sólidas contiguas. ¿Qué valor de la conductividad térmica (1 ó 2) será mas
importante, o habrá que conocer con mayor precisión, para determinar el flujo de
calor a través del sistema?. Recuerde que el valor de la conductividad menor será el
mas importante puesto que limita el proceso.
