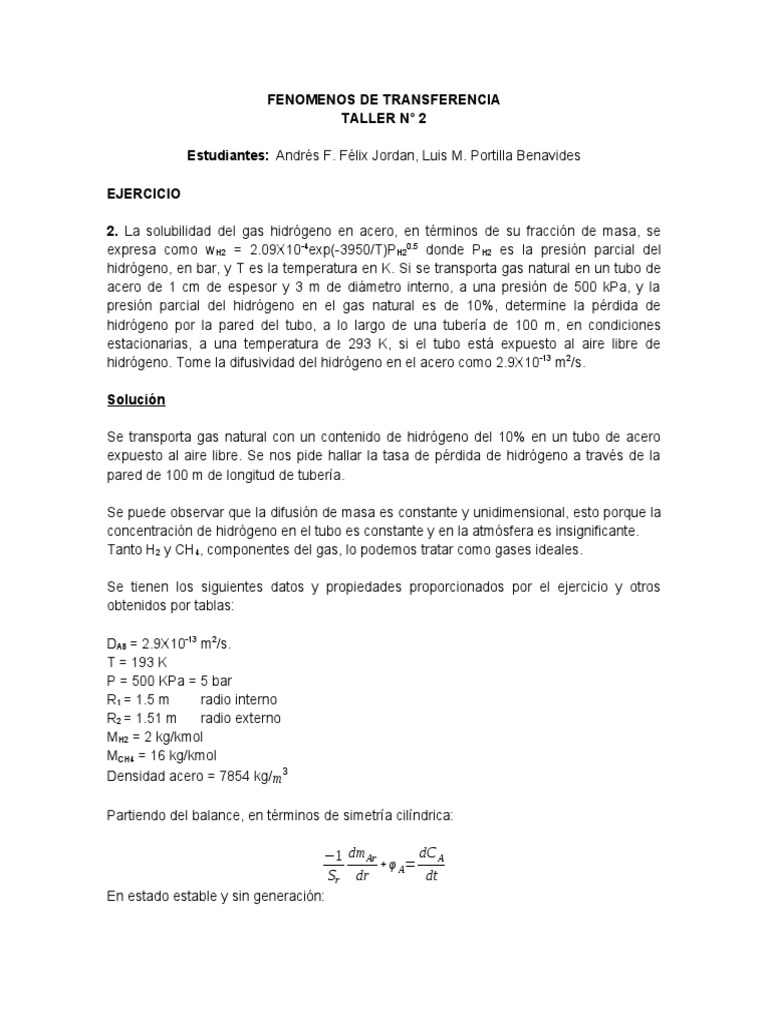

FENOMENOS DE TRANSFERENCIA

TALLER N° 2

Estudiantes: Andrés F. Félix Jordan, Luis M. Portilla Benavides

EJERCICIO

2. La solubilidad del gas hidrógeno en acero, en términos de su fracción de masa, se

expresa como wH2 = 2.09X10-4exp(-3950/T)PH20.5 donde PH2 es la presión parcial del
hidrógeno, en bar, y T es la temperatura en K. Si se transporta gas natural en un tubo de
acero de 1 cm de espesor y 3 m de diámetro interno, a una presión de 500 kPa, y la
presión parcial del hidrógeno en el gas natural es de 10%, determine la pérdida de
hidrógeno por la pared del tubo, a lo largo de una tubería de 100 m, en condiciones
estacionarias, a una temperatura de 293 K, si el tubo está expuesto al aire libre de
hidrógeno. Tome la difusividad del hidrógeno en el acero como 2.9X10-13 m2/s.

Solución

Se transporta gas natural con un contenido de hidrógeno del 10% en un tubo de acero
expuesto al aire libre. Se nos pide hallar la tasa de pérdida de hidrógeno a través de la
pared de 100 m de longitud de tubería.

Se puede observar que la difusión de masa es constante y unidimensional, esto porque la

concentración de hidrógeno en el tubo es constante y en la atmósfera es insignificante.
Tanto H2 y CH4, componentes del gas, lo podemos tratar como gases ideales.

Se tienen los siguientes datos y propiedades proporcionados por el ejercicio y otros

obtenidos por tablas:

DAB = 2.9X10-13 m2/s.

T = 193 K
P = 500 KPa = 5 bar
R1 = 1.5 m radio interno
R2 = 1.51 m radio externo
MH2 = 2 kg/kmol
MCH4 = 16 kg/kmol
Densidad acero = 7854 kg/m 3

Partiendo del balance, en términos de simetría cilíndrica:

−1 dmAr dC
+φ A= A
Sr dr dt
En estado estable y sin generación:
 dm Ar
=0 Donde m Ares constante
dr

Luego con m Ar=n Ar S r (1)

nAr es densidad de flujo másico y Sr el área superficial del tubo, definidos así,
dw A
n Ar =−ρ D AB + w A (n Ar +n Br )
dr
Sr =2 πrL

Reemplazando en (1) y sin el término de arrastre:

dw A
m Ar=−2 πrLρ D AB
dr
Separando variables e integrando:

R2 W A,2
dr
m Ar∫ =−2 πLρ D AB ∫ dw A
R1
r W A,1

La solución es
w A ,1−w A , 2
m Ar=2 πLρ D AB (2)
R2
ln
R1

Tomando nota de que la presión parcial de hidrógeno es el 10% de la presión total

P H 2 =0.1 P−→ P H 2=0.1∗5 ¯¿ 0.5 ¯¿

Con lo cual, la fracción de masa de hidrógeno a la PH2 y T=293 K en la ecuación dada es:

w H 2,1=2.09 x 10−4 exp ( −3950

T )
P 0.5
H2 =2.064 x 10−10

La concentración de hidrógeno en la atmósfera es prácticamente cero, y por lo tanto

w A , 2=w H 2,2=0 en la superficie exterior del tubo.

Entonces, la tasa más alta de pérdida de hidrógeno a través de una larga sección de 100
m de la tubería en el estado de equilibrio se determina reemplazando los valores en la
ecuación (2) obtenida del balance:
 w H 2,1−w H 2,2
mH 2 r =2 π Lρ D AB
R
ln 2
R1

2
kg −13 m 2.064 x 10−10−0
(
m H 2 r =2 π ( 100 m ) 7854
m3 )(
2.9 x 10
s ) 1.51m
−14
=4 . 45 x 10 kg/ s
(
ln
1.5 m )
Variación de la difusión de hidrogeno en función de la presión parcial del mismo en el gas

Código en EES

"datos:"
D_AB=2,9E-13
e=1/100
D_i=3
r1=D_i/2
r2=r1+e
P_1=convert(Kpa;bar)*500
T=293
M_A=2 "masa molecular de hidrogeno"
M_B=16 "''masa molecular de metano''"
rho_t=7854 "''densidad del tubo de acero''"
L=100
A_c=2*pi*L
Y_A=0,1
Y_B=1-Y_A

"''masa molar de la mezcla:''"

M=Y_A*M_A+Y_B*M_B
Y_A=P_A/P_1
"''fraccion de masa de Hidrogeno''"
W_A1=2,09E-4*exp(-3950/T)*P_A^0,5
W_A2=0

dif=A_c*rho_t*D_AB*((W_A1-W_A2)/(ln(r2/r1)))
