UNIVERSIDAD MAYOR DE SAN ANDRÉS

FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

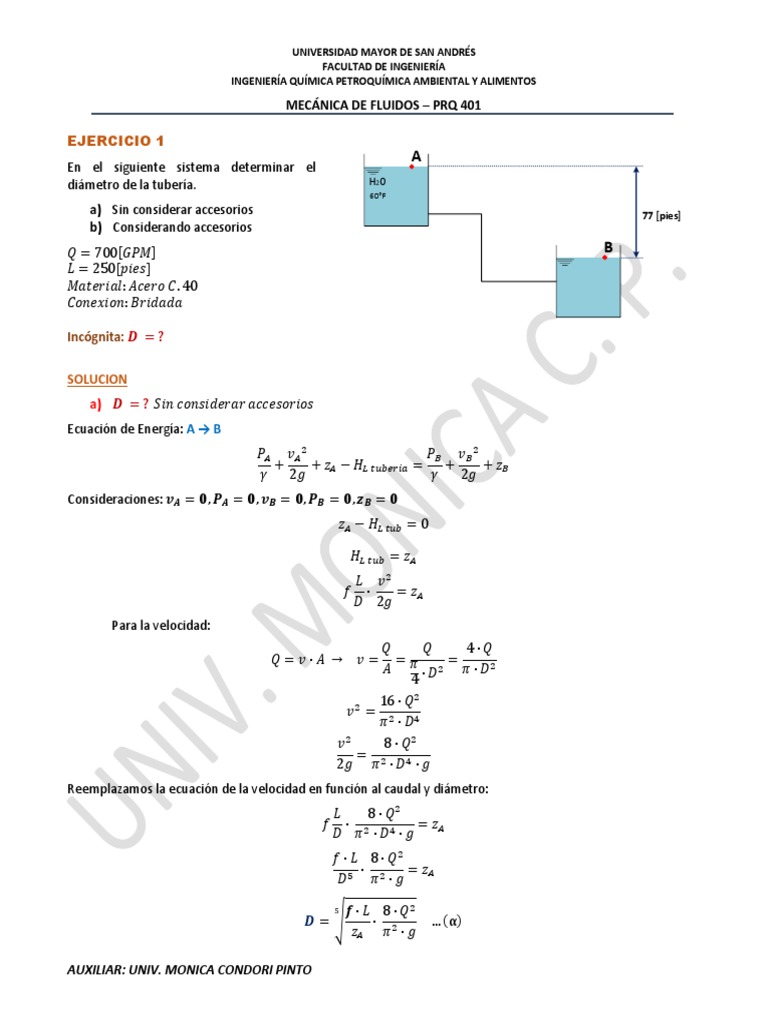

EJERCICIO 1
A
En el siguiente sistema determinar el
diámetro de la tubería. H2O
60°F
a) Sin considerar accesorios 77 [pies]
b) Considerando accesorios
𝑄 = 700[𝐺𝑃𝑀] B
𝐿 = 250[𝑝𝑖𝑒𝑠]
𝑀𝑎𝑡𝑒𝑟𝑖𝑎𝑙: 𝐴𝑐𝑒𝑟𝑜 𝐶. 40
𝐶𝑜𝑛𝑒𝑥𝑖𝑜𝑛: 𝐵𝑟𝑖𝑑𝑎𝑑𝑎

Incógnita: 𝑫 = ?

SOLUCION
a) 𝑫 = ? 𝑆𝑖𝑛 𝑐𝑜𝑛𝑠𝑖𝑑𝑒𝑟𝑎𝑟 𝑎𝑐𝑐𝑒𝑠𝑜𝑟𝑖𝑜𝑠
Ecuación de Energía: A → B
𝑃𝐴 𝑣𝐴 2 𝑃𝐵 𝑣𝐵 2
+ + 𝑧𝐴 − 𝐻𝐿 𝑡𝑢𝑏𝑒𝑟𝑖𝑎 = + + 𝑧𝐵
𝛾 2𝑔 𝛾 2𝑔
Consideraciones: 𝒗𝑨 = 𝟎, 𝑷𝑨 = 𝟎, 𝒗𝑩 = 𝟎, 𝑷𝑩 = 𝟎, 𝒛𝑩 = 𝟎
𝑧𝐴 − 𝐻𝐿 𝑡𝑢𝑏 = 0

𝐻𝐿 𝑡𝑢𝑏 = 𝑧𝐴
𝐿 𝑣2
𝑓 ∙ = 𝑧𝐴
𝐷 2𝑔
Para la velocidad:
𝑄 𝑄 4∙𝑄
𝑄 =𝑣∙𝐴 → 𝑣 = =𝜋 = 2
𝐴 ∙ 𝐷2 𝜋 ∙ 𝐷
4
16 ∙ 𝑄2
𝑣2 = 2 4
𝜋 ∙𝐷
𝑣2 8 ∙ 𝑄2
= 2 4
2𝑔 𝜋 ∙ 𝐷 ∙ 𝑔
Reemplazamos la ecuación de la velocidad en función al caudal y diámetro:
𝐿 8 ∙ 𝑄2
𝑓 ∙ 2 4 = 𝑧𝐴
𝐷 𝜋 ∙𝐷 ∙𝑔
𝑓 ∙ 𝐿 8 ∙ 𝑄2
∙ = 𝑧𝐴
𝐷5 𝜋 2 ∙ 𝑔

5 𝒇∙𝐿 8 ∙ 𝑄2
𝑫= √ ∙ 2 … (α)
𝑧𝐴 𝜋 ∙ 𝑔

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

Datos necesarios:
𝑧𝐴 = 77 [𝑝𝑖𝑒𝑠]
𝑔𝑎𝑙 1 𝑝𝑖𝑒3 1 𝑚𝑖𝑛 𝑝𝑖𝑒3
𝑄 = 700[𝐺𝑃𝑀] = 700 ∙ ∙ = 1,560 [ ]
𝑚𝑖𝑛 7,481 𝑔𝑎𝑙 60 𝑠𝑒𝑔 𝑠
𝐿 = 250[𝑝𝑖𝑒𝑠]
𝑝𝑖𝑒2
𝜗𝐻2 𝑂(60°𝐹) = 12,17 ∙ 10−6 [ ]
𝑠
0,002
Є𝑎𝑐𝑒𝑟𝑜 = 0,002[𝑝𝑙𝑔] = [𝑝𝑖𝑒] = 1,667 ∙ 10−4 [𝑝𝑖𝑒]
12
Reemplazamos valores en la ecuación (α):

5 𝒇 ∙ 250 8 ∙ 1,5602
𝑫= √ ∙ 2
77 𝜋 ∙ 32,2
5
𝑫 = √0,199 ∙ 𝒇 ⋯ (𝟏)
𝑣∙𝐷 4∙𝑄 𝐷 4∙𝑄
𝑅𝑒 = = ∙ =
𝜗 𝜋 ∙ 𝐷2 𝜗 𝜋 ∙ 𝑫 ∙ 𝜗
4 ∙ 1,560 163209,013
𝑅𝑒 = −6
= ⋯ (𝟐)
𝜋 ∙ 𝑫 ∙ 12,17 ∙ 10 𝑫
0,25
𝑓= … (𝟑)
Є/𝑫 5,74 2
[log ( + )]
3,7 𝑅𝑒 0,9
Є 1,667 ∙ 10−4
=
𝑫 𝑫
Iterando:
𝒇 𝒔𝒖𝒑𝒖𝒆𝒔𝒕𝒐 𝑫 𝑹𝒆 𝒇 𝒄𝒂𝒍𝒄𝒖𝒍𝒂𝒅𝒐

𝟎, 𝟎𝟐𝟎 0,3311 492929,668 0,018

𝟎, 𝟎𝟏𝟖 0,3242 503420,768 0,018
Por lo tanto: 𝑓 = 0,018

𝑫𝒊𝒏𝒕𝒆𝒓𝒏𝒐 = 𝟎, 𝟑𝟐𝟒𝟐[𝒑𝒊𝒆]

𝑫𝒏𝒐𝒎𝒊𝒏𝒂𝒍 ≈ 𝟒"

b) 𝑫 = ? 𝐶𝑜𝑛𝑠𝑖𝑑𝑒𝑟𝑎𝑛𝑑𝑜 𝑎𝑐𝑐𝑒𝑠𝑜𝑟𝑖𝑜𝑠
Ecuación de Energía: A → B
𝑃𝐴 𝑣𝐴 2 𝑃𝐵 𝑣𝐵 2
+ + 𝑧𝐴 − 𝐻𝐿 𝑇𝑂𝑇𝐴𝐿 = + + 𝑧𝐵
𝛾 2𝑔 𝛾 2𝑔

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

Consideraciones: 𝒗𝑨 = 𝟎, 𝑷𝑨 = 𝟎, 𝒗𝑩 = 𝟎, 𝑷𝑩 = 𝟎, 𝒛𝑩 = 𝟎
𝑧𝐴 − 𝐻𝐿 𝑇𝑂𝑇𝐴𝐿 = 0

𝐻𝐿 𝑇𝑂𝑇𝐴𝐿 = 𝑧𝐴
𝐿 𝑣2
(𝑓 + ∑𝑘) = 𝑧𝐴
𝐷 2𝑔
𝐿 8 ∙ 𝑄2
(𝑓 + ∑𝑘) 2 4 = 𝑧𝐴 … (𝜶)
𝑫 𝜋 ∙𝑫 ∙𝑔
𝒇 → ∅(𝑅𝑒, 𝐷)
∑𝒌 → 𝐷𝑒𝑝𝑒𝑛𝑑𝑒 𝑑𝑒𝑙 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑜 𝑑𝑒 𝑙𝑎 𝑡𝑢𝑏𝑒𝑟𝑖𝑎 → ∅(𝐷)
Resolveremos el ejercicio por iteración:
𝐷𝑛𝑜𝑚𝑖𝑛𝑎𝑙 → 𝐷𝑖𝑛𝑡𝑒𝑟𝑛𝑜 → 𝑹𝒆 → 𝒇 , ∑𝒌
Para verificar la suposición se remplazará valores en la ecuación (α) y comparar valores de 𝒛𝑨 𝑫𝑨𝑻𝑶 y 𝒛𝑨 𝒄𝒂𝒍𝒄𝒖𝒍𝒂𝒅𝒐
4∙𝑄 4 ∙ 1,560 163209,013
𝑹𝒆 = = = ⋯ (𝟏)
𝜋 ∙ 𝑫 ∙ 𝜗 𝜋 ∙ 𝑫 ∙ 12,17 ∙ 10−6 𝑫
0,25
𝒇= … (𝟐)
Є/𝑫 5,74 2
[log (
3,7 + 𝑅𝑒 0,9 )]
Є 1,667 ∙ 10−4
=
𝑫 𝑫
∑𝒌 = 𝑘𝑡𝑘−𝑡𝑢𝑏 + 2 ∙ 𝑘𝑐𝑜𝑑𝑜 + 𝑘𝑡𝑢𝑏−𝑡𝑘 = 0,5 + 2 ∙ 𝑘𝑐𝑜𝑑𝑜 + 1
∑𝒌 = 1,5 + 2 ∙ 𝑘𝑐𝑜𝑑𝑜 … (𝟑)
Reemplazando valores en (α):
250 8 ∙ 1,5602
𝒛𝑨 = (𝑓 + ∑𝑘) 2 4 … (𝜶)
𝑫 𝜋 ∙ 𝑫 ∙ 32,2
Tabla de iteración:
𝒛𝑨 (𝑫𝑨𝑻𝑶) = 𝟕𝟕[𝒑𝒊𝒆𝒔]

𝑫𝒏𝒐𝒎𝒊𝒏𝒂𝒍 𝑫𝒊𝒏𝒕𝒆𝒓𝒏𝒐 𝑹𝒆 𝒇 ∑𝒌 𝒛𝑨 𝒄𝒂𝒍𝒄𝒖𝒍𝒂𝒅𝒐

𝟐" 0,1723 947237,452 0,020 2,28 2175,580

𝟒" 0,3355 486465,016 0,018 2,10 75,007
𝟖" 0,6651 245390,186 0,017 2,02 2,633
Conclusión: La altura 𝑧𝐴 aproximada al valor proporcionado se da con un diámetro de 4” (nominal)

𝑫𝒊𝒏𝒕𝒆𝒓𝒏𝒐 = 𝟎, 𝟑𝟑𝟓𝟓[𝒑𝒊𝒆]

𝑫𝒏𝒐𝒎𝒊𝒏𝒂𝒍 = 𝟒"

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

EJERCICIO 2
El sistema se encuentra ubicado en la ciudad de La Paz, el fluido es agua a 15ºC. PB = 130 [kPa] (abs)

𝐿1 = 20,5[𝑚](𝑎𝑔𝑢𝑎𝑠 𝑎𝑟𝑟𝑖𝑏𝑎 ) B
𝐷1 = 4" 𝑛𝑜𝑚𝑖𝑛𝑎𝑙

𝐿2 = 160[𝑚](𝑎𝑔𝑢𝑎𝑠 𝑎𝑏𝑎𝑗𝑜)
𝐷2 = 2" 𝑛𝑜𝑚𝑖𝑛𝑎𝑙

𝑃𝑠 = −5,5[𝑝𝑠𝑖𝑔] Válvula G lobo 30 [m]

𝐴𝑐𝑒𝑟𝑜; 𝐶. 40 100% Abierta
s d 45°

2,5 [m]
A

Determinar:
a) El caudal que fluye en el sistema en [𝒍/𝒔]
b) La potencia necesaria en [𝑯𝑷] con un rendimiento del 80 %
c) La presión de descarga en [𝒑𝒔𝒊]
d) Esquematizar las alturas piezometricas A, s, d, B.
SOLUCION
a) 𝑸 = ? [𝒍/𝒔]
Ecuación de Energía: A → s
𝑃𝐴 𝑣𝐴 2 𝑃𝑠 𝑣𝑠 2
+ + 𝑧𝐴 − 𝐻𝐿1 = + + 𝑧𝑠
𝛾 2𝑔 𝛾 2𝑔
Consideraciones: 𝑷𝑨 = 𝟎, 𝒗𝑨 = 𝟎, 𝒛𝑨 = 𝟎, 𝒗𝒔 = 𝒗𝟏
𝑃𝑠 𝑣𝑠 2
−𝐻𝐿1 = + + 𝑧𝑠
𝛾 2𝑔
𝐿1 𝑣1 2 𝑃𝑠 𝑣1 2
− (𝑓1 + ∑𝑘1 ) ∙ = + + 𝑧𝑠
𝐷1 2𝑔 𝛾 2𝑔
𝐿1 𝒗𝟏 2 𝑃𝑠
− (𝒇𝟏 + ∑𝑘1 + 1) ∙ = + 𝑧𝑠
𝐷1 2𝑔 𝛾

𝑃𝑆
(+ 𝑧𝑆 ) ∙ 2𝑔
𝛾
𝒗𝟏 = √ … (𝜶)
𝐿1
− (𝒇𝟏 + ∑𝑘1 + 1)
𝐷1

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

Datos necesarios:
101325 𝑃𝑎 B
𝑃𝑆 = −5,5 [𝑝𝑠𝑖𝑔] = −5,5 𝑝𝑠𝑖 ∙ = −37910,714[𝑃𝑎]
14,7 𝑝𝑠𝑖
𝑧𝑆 = 2,5 [𝑚]
𝑁
𝛾(15°𝐶) = 9798 [ 3 ] Válvula G lobo
𝑚 100% Abierta
s d
𝑚2
45°

−6 [ ]
𝜗(15°𝐶) = 1,139 ∙ 10 A
𝑠
𝐿1 = 20,5[𝑚]

∑𝒌𝟏 → 𝑒𝑠𝑡𝑎 𝑒𝑛 𝑓𝑢𝑛𝑐𝑖𝑜𝑛 𝑑𝑒𝑙 𝑡𝑖𝑝𝑜 𝑑𝑒 𝑐𝑜𝑛𝑒𝑥𝑖𝑜𝑛 𝑦 𝑒𝑙 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑜

𝐷1 = 4" → 𝐷𝐼1 = 0,1023[𝑚] → ∑𝑘1 = 𝑘𝑡𝑘−𝑡𝑢𝑏 + 𝑘𝑐𝑜𝑑𝑜90° = 0,8 + 0,64 = 1,44
𝐶𝑜𝑛𝑒𝑥𝑖𝑜𝑛: 𝑹𝒐𝒔𝒄𝒂𝒅𝒂
Reemplazamos valores en (α):
−37910,714
( + 2,5) ∙ 2 ∙ 9,81 −26,864
9798
𝒗𝟏 = √ =√
20,5 −(200,391 ∙ 𝒇𝟏 + 2,44)
− (𝒇𝟏 ∙ 0,1023 + 1,44 + 1)

26,864
𝒗𝟏 = √ ⋯ (𝟏)
200,391 ∙ 𝒇𝟏 + 2,44

𝒗𝟏 𝐷1 𝒗𝟏 ∙ 0,1023
𝑅𝑒1 = = = 89815,628 ∙ 𝒗𝟏 ⋯ (𝟐 )
𝜗 1,139 ∙ 10−6
0,25
𝑓1 = ( )
2 … 𝟑
Є/𝐷1 5,74
[log ( + )]
3,7 𝑅𝑒1 0,9
Є 4,6 ∙ 10−5
= = 0,000450
𝐷1 0,1023
Iterando:
𝒇𝟏 𝒔𝒖𝒑𝒖𝒆𝒔𝒕𝒐 𝒗𝟏 𝑹𝒆𝟏 𝒇𝟏 𝒄𝒂𝒍𝒄𝒖𝒍𝒂𝒅𝒐

𝟎, 𝟎𝟐𝟎 2,041 183313,697 0,019

𝟎, 𝟎𝟏𝟗 2,074 186277,612 0,019
Por lo tanto: 𝑓1 = 0,019 ;
𝑣1 = 2,074[𝑚/𝑠]
𝜋 𝜋
𝑄 = 𝑣1 ∙ 𝐴1 = 𝑣1 ∙ 𝐷1 2 = 2,074 ∙ 0,10232 = 17,047 ∙ 10−3 [𝑚 3 /𝑠]
4 4
𝑸 = 𝟏𝟕, 𝟎𝟒𝟕 [𝒍/𝒔]

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

b) 𝑷𝒐𝒕𝑩 = ? [𝑯𝑷] 𝑆𝑖 𝜂 = 80%

𝛾 ∙ 𝑯𝑨 ∙ 𝑄
𝑃𝑜𝑡𝐵 =
𝜂
Ecuación de Energía: s → B
𝑃𝑠 𝑣𝑠 2 𝑃𝐵 𝑣𝐵 2
+ + 𝑧𝑠 + 𝐻𝐴 − 𝐻𝐿2 = + + 𝑧𝐵
𝛾 2𝑔 𝛾 2𝑔
Consideraciones: 𝒗𝒔 = 𝒗𝟏 , 𝒛𝒔 = 𝟎, 𝒗𝑩 = 𝟎
𝑃𝑠 𝑣1 2 𝑃𝐵
+ + 𝐻𝐴 − 𝐻𝐿2 = + 𝑧𝐵
𝛾 2𝑔 𝛾
𝑃𝑠 𝑣1 2 𝐿2 𝑣2 2 𝑃𝐵
+ + 𝐻𝐴 − (𝑓2 + ∑𝑘2 ) = + 𝑧𝐵
𝛾 2𝑔 𝐷2 2𝑔 𝛾
𝑃𝐵 − 𝑃𝑠 𝐿2 𝑣2 2 𝑣1 2
𝑯𝑨 = + 𝑧𝐵 + (𝑓2 + ∑𝑘2 ) − … (𝜷)
𝛾 𝐷2 2𝑔 2𝑔

Datos necesarios:
𝑃𝑎𝑡𝑚 = 495[𝑚𝑚𝐻𝑔] = 65994,572[𝑃𝑎]
𝑃𝐵(𝑎𝑏𝑠) = 130 [𝑘𝑃𝑎]
𝑃𝐵(𝑚𝑎𝑛) = 𝑃𝐵(𝑎𝑏𝑠) − 𝑃𝑎𝑡𝑚 = 130000 − 65994,572 = 64005,428[𝑃𝑎]

𝑃𝑠 = −37910,714[𝑃𝑎]
𝑧𝐵 = 30 − 2,5 = 27,5[𝑚]
𝑣1 = 2,074[𝑚/𝑠]
𝐿2 = 160[𝑚]
∑𝒌𝟐 → 𝑒𝑠𝑡𝑎 𝑒𝑛 𝑓𝑢𝑛𝑐𝑖𝑜𝑛 𝑑𝑒𝑙 𝑡𝑖𝑝𝑜 𝑑𝑒 𝑐𝑜𝑛𝑒𝑥𝑖𝑜𝑛 𝑦 𝑒𝑙 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑜

𝐷2 = 2" → 𝐷𝐼2 = 0,0525[𝑚] → ∑𝑘2 B

𝐶𝑜𝑛𝑒𝑥𝑖𝑜𝑛: 𝑹𝒐𝒔𝒄𝒂𝒅𝒂

∑𝑘2 = 𝑘𝑣𝑎𝑙𝑣𝑢𝑙𝑎 + 𝑘𝑐𝑜𝑑𝑜45° + 𝑘𝑡𝑢𝑏−𝑡𝑘 = 6,9 + 0,30 + 1 = 8,2 Válvula G lobo

100% Abierta
s d 45°

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

Para : 𝑣2 𝑦 𝑓2
𝑣1 ∙ 𝐴1 = 𝑣2 ∙ 𝐴2
𝐴1 𝐷1 2 0,1023 2
𝑣2 = 𝑣1 ∙ = 𝑣1 ∙ ( ) = 2,074 ∙ ( ) = 7,875[𝑚/𝑠]
𝐴2 𝐷2 0,0525
𝑣2 ∙ 𝐷2 7,875 ∙ 0,0525
𝑅𝑒2 = = = 362982,880
𝜗 1,139 ∙ 10−6
0,25
𝑓2 = 2 𝑓2 = 0,020
Є/𝐷2 5,74
[log (
3,7 + 𝑅𝑒2 0,9 )]

Є 4,6 ∙ 10−5
= = 0,000876
𝐷2 0,0525
Reemplazando valores en (β):
𝑃𝐵 − 𝑃𝑠 𝐿2 𝑣2 2 𝑣1 2
𝑯𝑨 = + 𝑧𝐵 + (𝑓2 + ∑𝑘2 ) −
𝛾 𝐷2 2𝑔 2𝑔
64005,428 − (−37910,714) 160 7,8752 2,0742
𝑯𝑨 = + 27,5 + (0,020 ∙ + 8,2) −
9798 0,0525 2 ∙ 9,81 2 ∙ 9,81
𝐻𝐴 = 256,262[𝑚]
Finalmente:
𝛾 ∙ 𝐻𝐴 ∙ 𝑄 9798 ∙ 256,262 ∙ 17,047 ∙ 10−3
𝑷𝒐𝒕𝑩 = = = 53503,183[𝑊]
𝜂 0,80

𝑷𝒐𝒕𝑩 = 𝟕𝟏, 𝟕𝟐𝟎[𝑯𝑷]

c) 𝑷𝒅 = ? [𝒑𝒔𝒊]
Ecuación de Energía: s → d s d
𝑃𝑠 𝑣𝑠 2 𝑃𝑑 𝑣𝑑 2
+ + 𝑧𝑠 + 𝐻𝐴 = + + 𝑧𝑑
𝛾 2𝑔 𝛾 2𝑔
Consideraciones: 𝒗𝒔 = 𝒗𝟏 , 𝒗𝒅 = 𝒗𝟐 , 𝒛𝒔 = 𝒛𝒅
𝑷𝒅 𝑃𝑠 𝑣1 2 − 𝑣2 2
= + + 𝐻𝐴
𝛾 𝛾 2𝑔
𝑷𝒅 (−37910,714) 2,0742 − 7,8752
= + + 256,262
𝛾 9798 2 ∙ 9,81
𝑷𝒅 = 249,451 ∙ 𝛾 = 249,451 ∙ 9798 = 2444120,898[𝑃𝑎]

𝑷𝒅 = 𝟑𝟓𝟒, 𝟓𝟖𝟕[𝒑𝒔𝒊]

AUXILIAR: UNIV. MONICA CONDORI PINTO

 UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
INGENIERÍA QUÍMICA PETROQUÍMICA AMBIENTAL Y ALIMENTOS

MECÁNICA DE FLUIDOS – PRQ 401

d) 𝑨𝒍𝒕𝒖𝒓𝒂𝒔 𝒑𝒊𝒆𝒛𝒐𝒎𝒆𝒕𝒓𝒊𝒄𝒂𝒔
𝑃𝐴
𝒉𝑨 = + 𝑧𝐴 = 0[𝑚]
𝛾
𝐿1 𝑣1 2 20,5 2,0742
𝒉𝒔 = ℎ𝐴 − 𝐻𝐿1 = 0 − (𝑓1 + ∑𝑘1 ) = − (0,019 + 1,44) = −1,150[𝑚]
𝐷1 2𝑔 0,1023 2 ∙ 9,81
𝒉𝒅 = ℎ𝑠 + 𝐻𝐴 = −1,150 + 256,262 = 255,112[𝑚]
𝐿2 𝑣2 2 160 7,8752
𝒉𝑩 = ℎ𝑑 − 𝐻𝐿2 = ℎ𝑑 − (𝑓2 + ∑𝑘2 ) = 255,112 − (0,020 + 8,2) = 𝟑𝟔, 𝟓𝟑𝟐[𝒎]
𝐷2 2𝑔 0,0525 2 ∙ 9,81
Verificando:
𝑃𝐵 64005,428
𝒉𝑩 = + 𝑧𝐵 = + 30 = 𝟑𝟔, 𝟓𝟑𝟐[𝒎]
𝛾 9798

255,112 [m]

36,532 [m]

s d 45°

A 0 [m] Referencia

-1,150 [m]

AUXILIAR: UNIV. MONICA CONDORI PINTO
