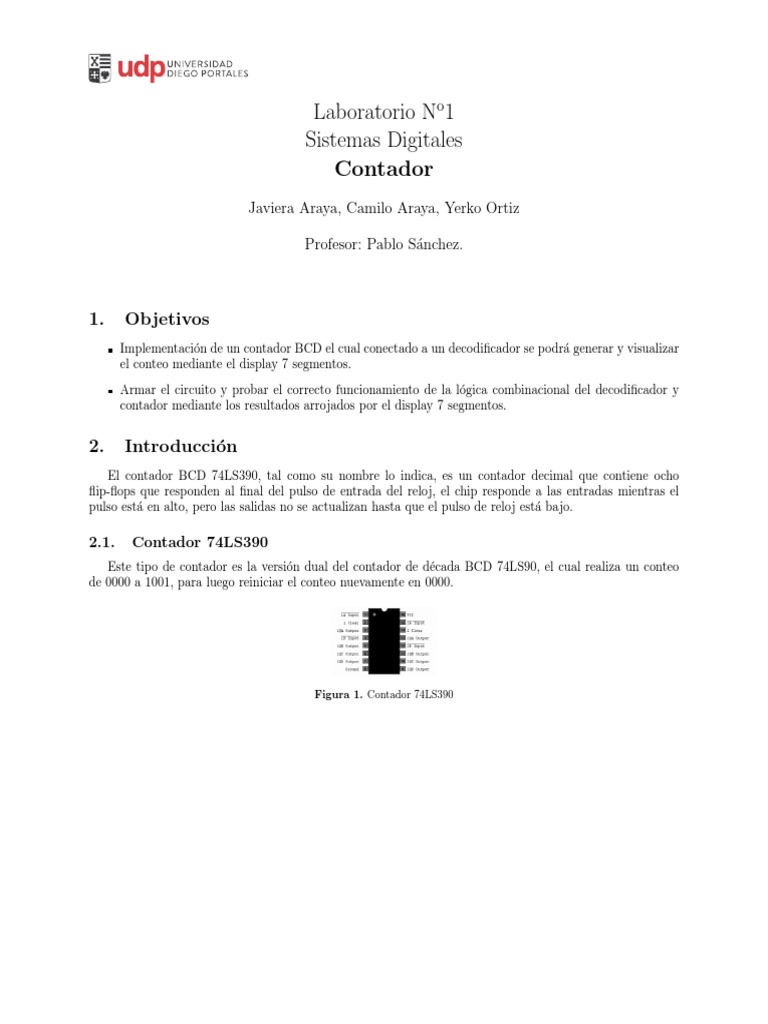

Laboratorio No1

Sistemas Digitales
Contador
Javiera Araya, Camilo Araya, Yerko Ortiz

Profesor: Pablo Sánchez.

1. Objetivos
Implementación de un contador BCD el cual conectado a un decodificador se podrá generar y visualizar
el conteo mediante el display 7 segmentos.
Armar el circuito y probar el correcto funcionamiento de la lógica combinacional del decodificador y
contador mediante los resultados arrojados por el display 7 segmentos.

2. Introducción
El contador BCD 74LS390, tal como su nombre lo indica, es un contador decimal que contiene ocho
flip-flops que responden al final del pulso de entrada del reloj, el chip responde a las entradas mientras el
pulso está en alto, pero las salidas no se actualizan hasta que el pulso de reloj está bajo.

2.1. Contador 74LS390

Este tipo de contador es la versión dual del contador de década BCD 74LS90, el cual realiza un conteo
de 0000 a 1001, para luego reiniciar el conteo nuevamente en 0000.

Figura 1. Contador 74LS390

 2

3. Marco Teórico.
La conexión en cascada del contador BCD 74LS390, junto con el decodificador BCD 74LS47 y el display
S512EWA a siete segmentos, genera un sistema contador de 0 a 9 en el que cada numero debe proyectarse en el
display. Mediante un generador de senales se envı́an pulsos cuadrados al sistema y se ajustan los parámetros
como la frecuencia de 1Hz estos para que se muestren los números a una velocidad apreciable a la vista,
también la amplitud de la señal el cual es un parámetro a considerar debe ser de 5V. Se espera que la
construcción del circuito implementado tenga un funcionamiento como lo especifica la siguiente figura.

Figura 2. Esquema a implementar.

Este tendrá que realizar la siguiente operación.

Figura 3. Tabla de verdad

 3

4. Marco Practico.
A continuación se describirá los elementos empleados para la realización de la experiencia.

4.1. Fuente de Voltaje.

Figura 4. Fuente de voltaje.

El voltaje utilizado correspondió a 5 [V], con este voltaje se logro entrar en el rango solicitado por los
circuitos integrados.

4.2. Generador de pulsos.

Figura 5. Generador de pulso.

Utilizado para generar señales cuadradas.

 4

4.3. Osciloscopio.

Figura 6. Osciloscopio.

Utilizado para verificar que la señal de entrada cumpla con los parámetros requeridos.

4.4. Resistencia.

Figura 7. Resistencia.

Utilizaremos una resistencia de 220 ohms.

4.5. Display.

Figura 8. Display
 5

4.6. Protoboard.

Figura 9. Protoboard.

Placa con la cual se llevaran a cabo las pruebas necesarias para la realización de la experiencia.

4.7. Circuito integrado 74LS390

Figura 10. Integrado 74LS390

4.8. Decodificador 74LS47

Figura 11. Decodificador 74LS47

4.9. Montaje final de la experiencia.

Una vez ya montado el circuito se procede a realizar las respectivas pruebas, después de identificar y
corregir los respectivos inconvenientes que se presentaron en las conexiones del cableado se logró cumplir con
 6

el objetivo planteado en la experiencia, es decir, el armado del contador BCD, a continuación se muestra el
armado de este según lo planteado en el marco teórico.

Figura 12. Circuito apagado.

A continuación, con el circuito ya armado se procede a conectar para ver el funcionamiento.

Figura 13. Circuito conectado

Para ejecutar este circuito, se establecieron parámetros de entradas a través de el generador de señales y
la fuente de voltaje.

Figura 14. Parámetros establecidos

 7

5. Conclusión
Se concluye de la experiencia de laboratorio, que se cumplieron con los objetivos planteados, principal-
mente por que se pudo armar en el Protoboard el circuito digital requerido, es decir, el contador BCD desde
el número 0 a 9, estos números cambiaban en función de las entradas del reloj en altos.

Referencias
[1] Diseño Digital, Morris. Capitulo V
