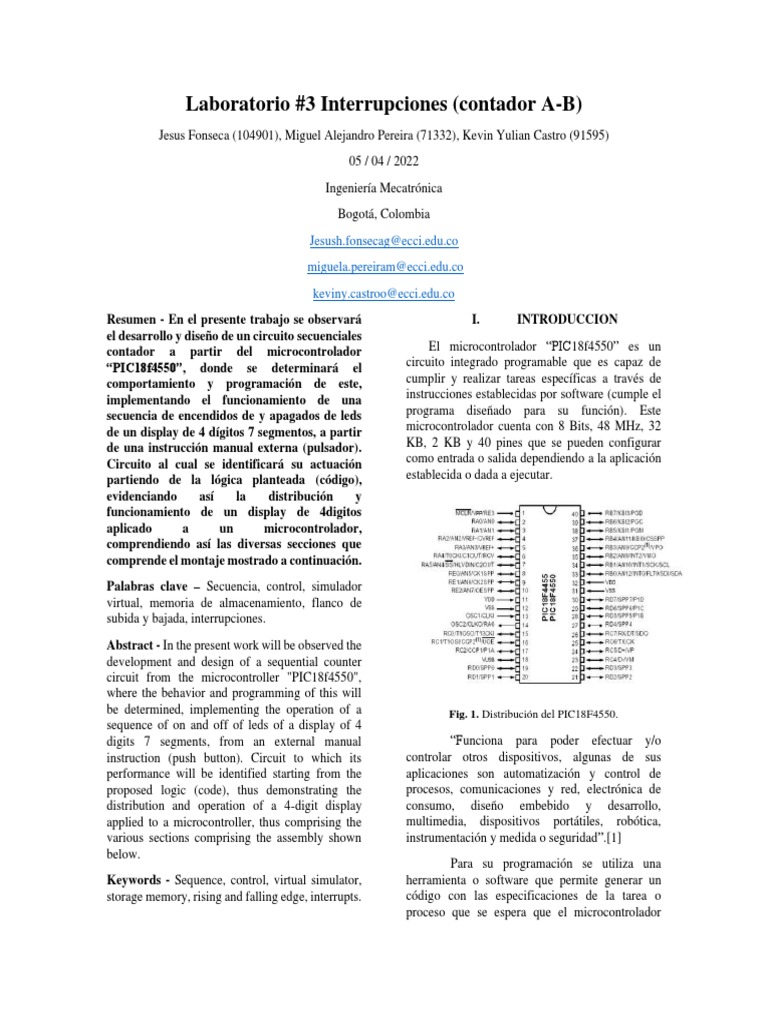

Laboratorio #3 Interrupciones (contador A-B)

Jesus Fonseca (104901), Miguel Alejandro Pereira (71332), Kevin Yulian Castro (91595)

05 / 04 / 2022

Ingeniería Mecatrónica

Bogotá, Colombia

Jesush.fonsecag@ecci.edu.co

miguela.pereiram@ecci.edu.co

keviny.castroo@ecci.edu.co

Resumen - En el presente trabajo se observará I. INTRODUCCION

el desarrollo y diseño de un circuito secuenciales
contador a partir del microcontrolador
“PIC18f4550”, donde se determinará el
comportamiento y programación de este,
implementando el funcionamiento de una
secuencia de encendidos de y apagados de leds
de un display de 4 dígitos 7 segmentos, a partir
de una instrucción manual externa (pulsador).
Circuito al cual se identificará su actuación
partiendo de la lógica planteada (código),
evidenciando así la distribución
funcionamiento de un display de 4digitos
aplicado a un microcontrolador,
comprendiendo así las diversas secciones que
comprende el montaje mostrado a continuación.
El microcontrolador “PIC18f4550” es un
circuito integrado programable que es capaz de
cumplir y realizar tareas específicas a través de
instrucciones establecidas por software (cumple el
programa diseñado para su función). Este
microcontrolador cuenta con 8 Bits, 48 MHz, 32
KB, 2 KB y 40 pines que se pueden configurar
como entrada o salida dependiendo a la aplicación
establecida o dada a ejecutar.
y

Palabras clave – Secuencia, control, simulador

virtual, memoria de almacenamiento, flanco de
subida y bajada, interrupciones.

Abstract - In the present work will be observed the

development and design of a sequential counter
circuit from the microcontroller "PIC18f4550",
where the behavior and programming of this will
be determined, implementing the operation of a
sequence of on and off of leds of a display of 4
digits 7 segments, from an external manual
instruction (push button). Circuit to which its
performance will be identified starting from the
proposed logic (code), thus demonstrating the
distribution and operation of a 4-digit display
applied to a microcontroller, thus comprising the
various sections comprising the assembly shown
below.
Keywords - Sequence, control, virtual simulator,
storage memory, rising and falling edge, interrupts.
Fig. 1. Distribución del PIC18F4550.
“Funciona para poder efectuar y/o
controlar otros dispositivos, algunas de sus
aplicaciones son automatización y control de
procesos, comunicaciones y red, electrónica de
consumo, diseño embebido y desarrollo,
multimedia, dispositivos portátiles, robótica,
instrumentación y medida o seguridad”.[1]
Para su programación se utiliza una
herramienta o software que permite generar un
código con las especificaciones de la tarea o
proceso que se espera que el microcontrolador
cumpla. Esta herramienta es el MPLAB X IDE.
Dando énfasis en el PIC referenciado
anteriormente, se realiza una estructura de
programación C, teniendo en cuenta los elementos
que forman el programa de instrucciones como
directivas, funciones, instrucciones, comentarios,
factores que hacen parte del pseudocódigo.
El funcionamiento del microcontrolador
consta de las instrucciones por lo tanto es
necesario tener presente el pick it 3 el cual “es un
dispositivo que nos permite grabar en memoria de
nuestros microcontroladores el programa que
hayamos desarrollado.” [2] facilitando con el
correcto funcionamiento del montaje que se
desarrolle, es una conexión por puerto USB donde
será grabado el código que luego será quemado en
la memoria del microcontrolador.
Fig. 2. Pickit 3 distribución.
Display 7 segmentos – Es un indicador numérico
compuesto por siete segmentos fotoeléctricos
accesibles independientes (tipo leds), distribuidos
para visualizar los números de 0 a 9 partiendo de la
siguiente nomenclatura. [3]
Fig. 3. Distribución y nomenclatura de los leds.
Identificando dos tipos de configuración
en este caso de un display de 4 digitos 7 segmento.
Ánodo común – Denominando las
conexiones de los leds, específicamente todos los
ánodos conectados a un punto en común,
encendiendo los leds con un “0” lógico, en el que
se puede ver que los pines de cada segmento están
compartidos para los 4 dígitos. Por lo que para
poder mostrar un número de 4 dígitos es necesario
multiplexar la señal, es decir, iluminar
secuencialmente cada uno de los dígitos en una
sucesión muy rápida, creando la ilusión de que
todos los dígitos están encendidos a la vez.
Fig. 4. Distribución display.
Cátodo común – Denominando las
conexiones de los leds, específicamente todos los
cátodos conectados a un punto en común,
encendiendo los leds con un “1” lógico, en el que
se puede ver que los pines de cada segmento están
compartidos para los 4 dígitos. Por lo que para
poder mostrar un número de 4 dígitos es necesario
multiplexar la señal, es decir, iluminar
secuencialmente cada uno de los dígitos en una
sucesión muy rápida, creando la ilusión de que
todos los dígitos están encendidos a la vez.[4]
Fig. 5. Distribución display.
II. MATERIALES Y METODOS
Usando el programador y el microcontrolador
como equipo de apoyo para el desarrollo del
montaje del display de 4 digitos a ejecutar, se logró
establecer el funcionamiento del circuito
implementando el código de programación para el
funcionamiento de la tarea a realizar (secuencia de
encendidos de los digitos secuencialmente) Lógica del código del montaje.
específicamente un circuito contador y restador,
mostrando por separado los contadores respectivos
a las interrupciones, la cual fue efectiva con los
siguientes materiales.

Materiales.

• Protoboard.
• MCU PIC18f4550.
• Pickit 3.
• Display 4 digitos 7 segmentos cátodo
común.
• Resistencias 220 (11) y 10k (4).
• Pulsadores (4).
• Programador el MPLAB X IDE.
• Simulador proteus.

Empleando el siguiente montaje.

Montaje 1 – Mostrar en pantalla dos contadores

(A-B) de incremento, de acuerdo con el pulso
generado por las interrupciones del
microcontrolador, es decir, utilizar tres pulsadores,
el primero para aumentar un contador A de 0 a 999
(flanco de bajada), el segundo para aumentar un
contador B de 0 a 999 (flanco de subida) y el
tercero para disminuir los dos contadores de A y B
(flanco de subida), mostrando los dos contadores.
III. RESULTADOS
Tras la elaboración del código de función del
montaje del circuito ilustrado en la Fig. 6, se infiere
a través del comportamiento, compilación y
ejecución del código, los siguientes datos; Se
implemento el siguiente código para el montaje.
Presentando la función principal (inicialización del
contador en ceros).

Fig. 6. Diseño del montaje.

Montaje que deben realizar un proceso

lógico instructivo implementando las
interrupciones adaptadas que tiene el
microcontrolador. Presentando el siguiente
diagrama de flujo para describir su funcionamiento
que desarrolla el circuito propuesto anteriormente.
Habilitando las interrupciones para ejecutar la
función de los contadores, dividido en dos códigos,
el incremento donde el contador sigue una
secuencia ascendente según el contador pulsado (A
o B “contienen el mismo código y se diferencia Además, las funciones presentadas en el código
expresando su nomenclatura”) función realizada principal se componen de la secuencia de
por las interrupciones INT0 e INT1, además está el encendidos que debe realizar el display para
decremento que disminuye el valor de los dos visualizar los símbolos estipulados (Letra y
contadores mostrados en bucle, proceso contador). Presente en la siguiente imagen:
determinado por la interrupción INT2. Expresados
de la siguiente manera.
 Respecto a la anterior explicación el
funcionamiento del circuito se representa a partir
de la simulación de este, presentes en las siguientes
figuras mostrando en el display su funcionamiento.
Fig. 7. Funcionamiento simulado en proteus.
De acuerdo con el montaje anterior presenta un
correcto funcionamiento del contador al momento
de aumentar y disminuir el mismo, visualizando en
visualizando en el display el contador de dos
variables A y B.
IV. CONCLUSIONES
De acuerdo con la práctica de laboratorio y su
desarrollo se logró establecer y comprender la
implementación de las interrupciones del
microcontrolador para ejecutar acciones alternas
mientras se encuentra en ejecución un proceso o
instrucción principal, permitiendo desarrollar
circuitos más eficientes al cumplir varias tareas.
Además, se determinó e identifico los factores y
características básicas que presenta los montajes
usados, específicamente el display de 4 digitos,
comprendiendo su trabajo a partir de un correcto
raciocinio o lógica aplicada en la programación
para establecer instrucciones de correcto
funcionamiento del contador o visualización de
cantidades numéricas, ya que sin evaluar los
factores anteriormente descritos (código y teoría de
los componentes usados), se evidencian
deficiencias en el funcionamiento del circuito
estableciendo la relación que deben tener los
componentes con el código diseño, por ejemplo, el
display efectuado en el montaje corresponden a una
configuración cátodo común, evidenciando esta
relación al enviar un secuencia especifica para
encender cada digito que compone al display junto
el vector del código que describe el numero en el
display, es decir, el diseño de un circuito efectivo
consta del entendimiento y lógica correctamente
aplicada.
REFERENCIAS
[4](2022). Obtenido de Display de siete
segmentos:
https://sistemasitseldorado.files.wordpres
s.com/2010/12/displays_7_segmentos.pd
f
[3]El octavo bit. (2020). Obtenido de
Funcionamiento del display de 4 digitos:
https://eloctavobit.com/arduino/conexion
-display-4-digitos-7-segmentos-con-
arduino/
[2]Microcontroladores. (2022). Obtenido de
Pickit 3:
https://microcontroladoress.com/pickit-3/
[1]UNIT ELECTRONICS. (2022). Obtenido de
PIC18F4550 Microcontrolador:
https://uelectronics.com/producto/pic18f
4550-microcontrolador/
