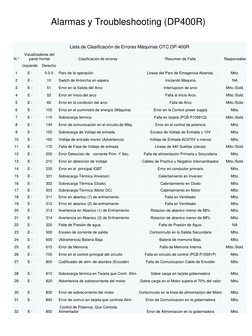

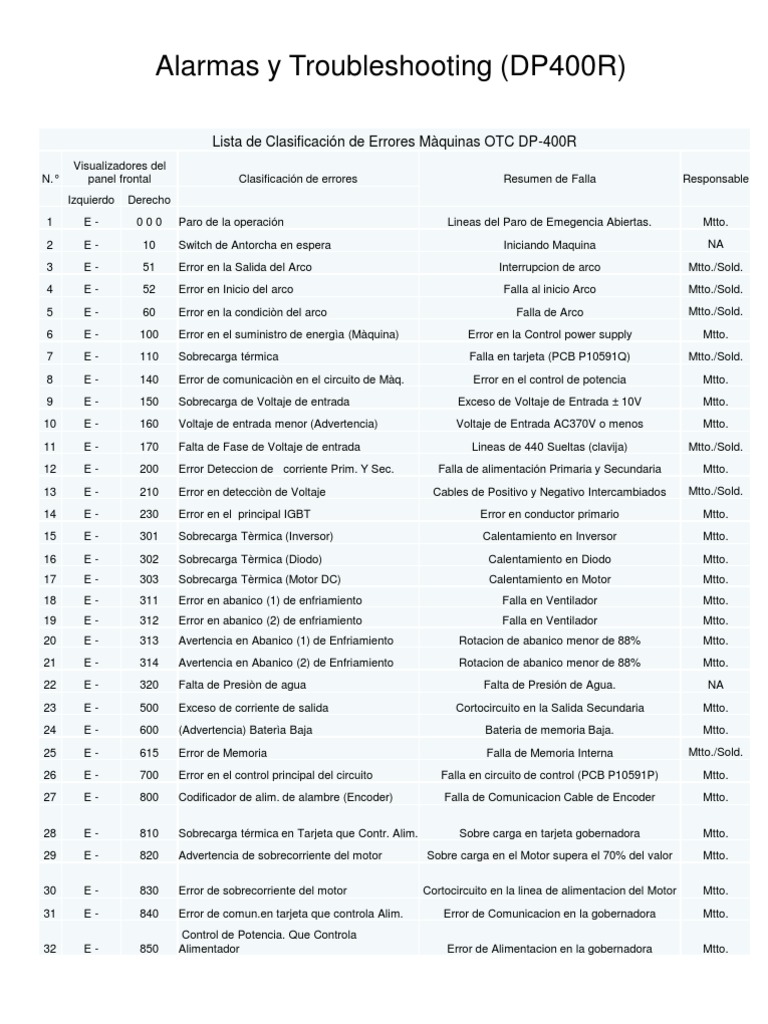

Alarmas y Troubleshooting (DP400R)
Lista de Clasificación de Errores Màquinas OTC DP-400R
Visualizadores del
N.° panel frontal Clasificación de errores Resumen de Falla Responsable
Izquierdo Derecho
1 E- 000 Paro de la operación Lineas del Paro de Emegencia Abiertas. Mtto.
2 E- 10 Switch de Antorcha en espera Iniciando Maquina NA
3 E- 51 Error en la Salida del Arco Interrupcion de arco Mtto./Sold.
4 E- 52 Error en Inicio del arco Falla al inicio Arco Mtto./Sold.
5 E- 60 Error en la condiciòn del arco Falla de Arco Mtto./Sold.
6 E- 100 Error en el suministro de energìa (Màquina) Error en la Control power supply Mtto.
7 E- 110 Sobrecarga térmica Falla en tarjeta (PCB P10591Q) Mtto./Sold.
8 E- 140 Error de comunicaciòn en el circuito de Màq. Error en el control de potencia Mtto.
9 E- 150 Sobrecarga de Voltaje de entrada Exceso de Voltaje de Entrada ± 10V Mtto.
10 E- 160 Voltaje de entrada menor (Advertencia) Voltaje de Entrada AC370V o menos Mtto.
11 E- 170 Falta de Fase de Voltaje de entrada Lineas de 440 Sueltas (clavija) Mtto./Sold.
12 E- 200 Error Deteccion de corriente Prim. Y Sec. Falla de alimentación Primaria y Secundaria Mtto.
13 E- 210 Error en detecciòn de Voltaje Cables de Positivo y Negativo Intercambiados Mtto./Sold.
14 E- 230 Error en el principal IGBT Error en conductor primario Mtto.
15 E- 301 Sobrecarga Tèrmica (Inversor) Calentamiento en Inversor Mtto.
16 E- 302 Sobrecarga Tèrmica (Diodo) Calentamiento en Diodo Mtto.
17 E- 303 Sobrecarga Tèrmica (Motor DC) Calentamiento en Motor Mtto.
18 E- 311 Error en abanico (1) de enfriamiento Falla en Ventilador Mtto.
19 E- 312 Error en abanico (2) de enfriamiento Falla en Ventilador Mtto.
20 E- 313 Avertencia en Abanico (1) de Enfriamiento Rotacion de abanico menor de 88% Mtto.
21 E- 314 Avertencia en Abanico (2) de Enfriamiento Rotacion de abanico menor de 88% Mtto.
22 E- 320 Falta de Presiòn de agua Falta de Presión de Agua. NA
23 E- 500 Exceso de corriente de salida Cortocircuito en la Salida Secundaria Mtto.
24 E- 600 (Advertencia) Baterìa Baja Bateria de memoria Baja. Mtto.
25 E- 615 Error de Memoria Falla de Memoria Interna Mtto./Sold.
26 E- 700 Error en el control principal del circuito Falla en circuito de control (PCB P10591P) Mtto.
27 E- 800 Codificador de alim. de alambre (Encoder) Falla de Comunicacion Cable de Encoder Mtto.
28 E- 810 Sobrecarga térmica en Tarjeta que Contr. Alim. Sobre carga en tarjeta gobernadora Mtto.
29 E- 820 Advertencia de sobrecorriente del motor Sobre carga en el Motor supera el 70% del valor Mtto.
30 E- 830 Error de sobrecorriente del motor Cortocircuito en la linea de alimentacion del Motor Mtto.
31 E- 840 Error de comun.en tarjeta que controla Alim. Error de Comunicacion en la gobernadora Mtto.
Control de Potencia. Que Controla
32 E- 850 Alimentador Error de Alimentacion en la gobernadora Mtto.

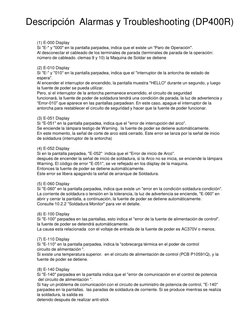

Descripción Alarmas y Troubleshooting (DP400R)
(1) E-000 Display
Si "E-" y "000" en la pantalla parpadea, indica que el existe un “Paro de Operación".
Al desconectar el cableado de los terminales de parada (terminales de parada de la operación:
número de cableado. clemas 9 y 10) la Maquina de Soldar se detiene
(2) E-010 Display
Si "E-" y "010" en la pantalla parpadea, indica que el "interruptor de la antorcha de estado de
espera".
Al encender el interruptor de encendido, la pantalla muestra "HELLO" durante un segundo, y luego
la fuente de poder se pueda utilizar.
Pero, si el interruptor de la antorcha permanece encendido, el circuito de seguridad
funcionará, la fuente de poder de soldadura tendrá una condición de parada, la luz de advertencia y
“Error-010" que aparece en las pantallas parpadean. En este caso, apague el interruptor de la
antorcha para restablecer el circuito de seguridad y hacer que la fuente de poder funcionar.
(3) E-051 Display
Si "E-051" en la pantalla parpadea, indica que el "error de interrupción del arco".
Se enciende la lámpara testigo de Warning. la fuente de poder se detiene automáticamente.
En este momento, la señal de corte de arco está cerrado. Este error se lanza por la señal de inicio
de soldadura (interruptor de la antorcha)
(4) E-052 Display
Si en la pantalla parpadea, "E-052" indica que el "Error de inicio de Arco".
después de encender la señal de inicio de soldadura, si la Arco no se inicia, se enciende la lámpara
Warning. El código de error "E-051", se ve reflejado en los display de la maquina.
Entonces la fuente de poder se detiene automáticamente.
Este error se libera apagando la señal de arranque de Soldadura.
(5) E-060 Display
Si "E-060" en la pantalla parpadea, indica que existe un "error en la condición soldadura condición".
La corriente de soldadura o tensión en la tolerancia, la luz de advertencia se enciende, "E-060" en
abrir y cerrar la pantalla, a continuación, la fuente de poder se detiene automáticamente.
Consulte 10.2.2 "Soldadura Monitor" para ver el detalle.
(6) E-100 Display
Si "E-100" parpadea en las pantallas, esto indica el "error de la fuente de alimentación de control".
la fuente de poder se detendrá automáticamente.
La causa esta relacionada con el voltaje de entrada de la fuente de poder es AC370V o menos.
(7) E-110 Display
Si "E-110" en la pantalla parpadea, indica la "sobrecarga térmica en el poder de control
circuito de alimentación ".
Si existe una temperatura superior. en el circuito de alimentación de control (PCB P10591Q), y la
fuente de poder se detiene.
(8) E-140 Display
Si "E-140" parpadea en la pantalla indica que el "error de comunicación en el control de potencia
del circuito de alimentación ".
Si hay un problema de comunicación con el circuito de suministro de potencia de control, "E-140"
parpadea en la pantallas. las paradas de soldadura de corriente. Si se produce mientras se realiza
la soldadura, la salida es
detenido después de realizar anti-stick

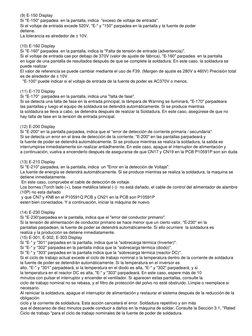

(9) E-150 Display
Si "E-150" parpadea en la pantalla, indica "exceso de voltaje de entrada".
Si el voltaje de entrada excede 520V, "E-" y "150" parpadea en la pantalla y la fuente de poder
detiene.
La tolerancia es alrededor de ± 10V.
(10) E-160 Display
Si "E-160" parpadea en la pantalla, indica la "Falta de tensión de entrada (advertencia)".
Si el voltaje de entrada cae por debajo de 370V (valor de ajuste de fábrica), "E-160" parpadea en la pantalla
en lugar de una pantalla de resultados después de que se complete la soldadura. En este caso, la soldadura se
puede realizar
El valor de referencia se puede cambiar mediante el uso de F39. (Margen de ajuste es 280V a 460V) Precisión total
es de alrededor de ± 10V.
"E-100" puede indicar si el voltaje de entrada de la fuente de poder es AC370V o menos.
(11) E-170 Display
Si "E-170" parpadea en la pantalla, indica una "falta de fase".
Si se detecta una falta de fase en la entrada principal, la lámpara de Warning se iluminará, "E-170" parpadeara
las pantallas y luego el equipo de soldadura se detendrá automáticamente. Si se produce mientras
la soldadura se lleva a cabo, se detendra después de realizar la Soldadura. En este caso, asegúrese de que no
hay falta de fase en la tensión de entrada principal.
(12) E-200 Display
Si "E-200" en la pantalla parpadea, indica que el "error de detección de corriente primaria / secundaria".
Si se detecta un error en el área de detección de la corriente, "E-200" en las pantallas parpadeará y
la fuente de poder se detendrá automáticamente. Si se produce mientras se realiza la soldadura, la salida es
interrumpirse inmediatamente sin realizar antiadherente. En este caso, apague el interruptor de alimentación y
a continuación, vuelva a encenderlo después de asegurarse de que CN17 y CN19 en la PCB P10591P son sin duda
(13) E-210 Display
Si "E-210" parpadea, en la pantalla, indica un "Error en la detección de Voltaje".
La fuente de energía se detendrá automáticamente. Si se produce mientras se realiza la soldadura, la maquina se
detiene inmediatamente.
En este caso, compruebe el cable de detección de voltaje.
Los bornes (Torch lado (+), base metálica lateral (-)) no está dañado, el cable de control del alimentador de alambre
(10P) no esta dañado
y que CN7 y KN8 en el P10591Q PCB y CN21 en la PCB son P10591P
esten bien conectados. Y a continuación, iniciar la máquina de nuevo.
(14) E-230 Display
Si "E-230“parpadea en la pantalla, indica que el "error del conductor primario".
Si la tensión de alimentación de conductor primario se hace menor que un cierto valor, "E-230" en la
pantallas parpadean, la fuente de poder se detendrá automáticamente. Si ello ocurriere la soldadura es
realiza y la producción se detiene inmediatamente.
(15) E-301, E-302, E-303 Display
Si "E-" y "301" parpadea en la pantalla, indica que la "sobrecarga térmica (Inverter)".
Si "E-" y "302" parpadea en la pantalla indica que la "sobrecarga térmica (diodo)".
Si "E-" y "303" parpadea en la pantalla indica que la "sobrecarga térmica (reactor DC)".
Si el ciclo de trabajo actual excede el ciclo de trabajo nominal o la temperatura dentro de la corriente de soldadura
la fuente de poder se detendrán automáticamente. Si la temperatura en el inversor es
alto, "E-" y "301" parpadeará, si la temperatura en el diodo es alta, "E-" y "302" parpadeará, y si
la temperatura en el reactor DC es alta, "E-" y "303" parpadeará. En este caso, espere más de 10
minutos con pulsar el interruptor y encender el ventilador. Si aparecen estas pantallas, consulte la
ciclo de trabajo nominal no se rebasa, y el filtro de protección del polvo no esté obstruido. Limpie o reemplace si
necesario.
Al reiniciar la soldadura, apague el interruptor de alimentación y restaurar el sistema después de la reducción de la
obligación
ciclo y la corriente de soldadura. Esta acción cancelará el error. Soldadura repetitivo y sin más
que el descanso de diez minutos puede conducir a daños en la máquina de soldar. Consulte la Sección 3.1, "Rated
Ciclo de trabajo "para el ciclo de trabajo nominales de la fuente de poder de soldadura.

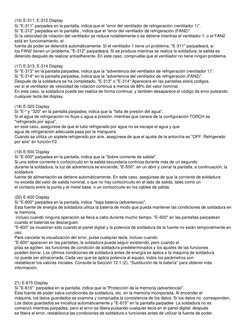

(16) E-311, E-312 Display
Si "E-311" parpadea en la pantalla, indica que el "error del ventilador de refrigeración (ventilador 1)".
Si "E-312" parpadea en la pantalla , indica que el "error del ventilador de refrigeración (FAN2)".
Si la velocidad de rotación del ventilador se reduce notablemente o se detiene mientras el ventilador 1, o el FAN2
está en funcionamiento, el
fuente de poder se detendrá automáticamente. Si el ventilador 1 tiene un problema, "E-311" parpadeará, si
los FAN2 tienen un problema, "E-312" parpadeará. Si se produce mientras se realiza la soldadura, la salida es
detenido después de realizar antiadherente. En este caso, compruebe que el ventilador no tiene ningún problema.
(17) E-313, E-314 Display
Si "E-313" en la pantalla parpadea, indica que la "advertencia del ventilador de refrigeración (ventilador 1)".
Si "E-314" en la pantalla parpadea, indica que la "advertencia del ventilador de refrigeración (FAN2)".
Después de la soldadura se ha completado, "E-313" o "E-314" Aparecera en las pantallas estos códigos.
ver si el ventilador de velocidad de rotación continua a menos de 88% del valor nominal.
En este caso, la soldadura puede ser realiza de forma continua, y también desaparece el código de error pulsando
cualquier tecla del display.
(18) E-320 Display
Si "E-" y "320" en la pantalla parpadea, indica que la "falta de presión del agua".
Si el agua de refrigeración no fluye o agua a presión, mientras que carece de la configuración TORCH es
"refrigerado por agua",
en este caso, asegúrese de que el tubo refrigerado por agua no se escape el agua y que
agua de refrigeración adecuada pasa por la manguera.
Cuando se utiliza un soplete refrigerado por aire, asegúrese de que el ajuste de la antorcha es "OFF: Refrigerado
por aire" en función F2.
(19) E-500 Display
Si "E-500" parpadea en la pantalla, indica que la “Sobre corriente de salida".
Si una sobre corriente o cortocircuito en la salida secundaria continúa durante más de un segundo
durante la soldadura, la luz de advertencia se enciende, "E-500", en un abrir y cerrar la pantalla, a continuación, la
soldadura
fuente de alimentación se detiene automáticamente. En este caso, asegúrese de que la corriente de soldadura
no exceda del valor de salida nominal, o que no hay cortocircuito en el lado de salida, tales como un
el contacto entre la punta y el metal base, o un cortocircuito en los cables de salida.
(20) E-600 Display
Si "E-600" parpadea en la pantalla, indica "baja batería (advertencia)".
Esta fuente de energía de soldadura utiliza la batería de modo que pueda mantener las condiciones de soldadura en
la memoria.
incluso cuando ninguna operación se lleva a cabo durante mucho tiempo. "E-600" en las pantallas parpadean
cuando el baterías se descarguen.
"E-600" se muestran sólo cuando el panel digital y la potencia de soldadura de la fuente no están temporalmente en
uso.
Para cancelar la visualización del error, pulse cualquier tecla. incluso cuando
"E-600" aparecen en las pantallas, la soldadura puede seguir existiendo, pero cuando el
pilas se agoten, las funciones de condición de soldadura predeterminados y los ajustes de las funciones
pueden borrar. Los últimos condiciones de soldadura antes de energía se aplica a la máquina de soldadura
no puede ser almacenada. Cada vez que se aplica potencia al equipo, todos los parámetros son
restablecer los valores iniciales. Consulte la Sección 12.1 (2), "Sustitución de la batería" para obtener más
información.
21) E-615 Display
Si "E-615" parpadea en la pantalla, indica que la "Protección de la memoria (advertencia)".
Esta fuente de poder salva condiciones de soldadura, etc, en la memoria incorporada. Al encender el
máquina, los datos guardados se examina y comprueba la consistencia de los datos. Si los datos no corresponden,
Los datos guardados se inicializa automáticamente y "E-615" en la pantalla parpadee. La soldadura no es
comenzó mientras parpadea, pero el error se libera pulsando cualquier tecla en el panel digital. después
se libera el error, restablezca las condiciones de soldadura o funciones antes de utilizar la fuente de poder.

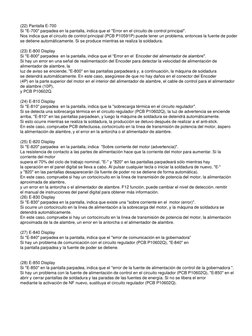

(22) Pantalla E-700
Si "E-700" parpadea en la pantalla, indica que el "Error en el circuito de control principal".
Nos indica que el circuito de control principal (PCB P10591P) puede tener un problema, entonces la fuente de poder
se detiene automáticamente. Si se produce mientras se realiza la soldadura.
(23) E-800 Display
Si "E-800" parpadea en la pantalla, indica que el “Error en el Encoder del alimentador de alambre".
Si hay un error en una señal de realimentación del Encoder para detectar la velocidad de alimentación de
alimentador de alambre, la
luz de aviso se enciende, "E-800" en las pantallas parpadeará y, a continuación, la máquina de soldadura
se detendrá automáticamente. En este caso, asegúrese de que no hay daños en el conector del Encoder
(4P) en la parte superior del motor en el interior del alimentador de alambre, el cable de control para el alimentador
de alambre (10P),
y PCB P10602Q.
(24) E-810 Display
Si "E-810" parpadea en la pantalla, indica que la "sobrecarga térmica en el circuito regulador".
Si se detecta una sobrecarga térmica en el circuito regulador (PCB P10602Q), la luz de advertencia se enciende
arriba, "E-810" en las pantallas parpadean, y luego la máquina de soldadura se detendrá automáticamente.
Si esto ocurre mientras se realiza la soldadura, la producción se detuvo después de realizar a el anti-stick.
En este caso, compruebe PCB defectuosa, cortocircuito en la línea de transmisión de potencia del motor, áspero
la alimentación de alambre, y el error en la antorcha o el alimentador de alambre.
(25) E-820 Display
Si "E-820" parpadea en la pantalla, indica “Sobre corriente del motor (advertencia)".
La resistencia de contacto a las partes de alimentación hace que la corriente del motor para aumentar. Si la
corriente del motor
supera el 70% del ciclo de trabajo nominal, "E-" y "820" en las pantallas parpadeará sólo mientras hay
la operación en el panel digital se lleva a cabo. Al pulsar cualquier tecla o iniciar la soldadura de nuevo, "E-"
y "820" en las pantallas desaparecerán (la fuente de poder no se detiene de forma automática).
En este caso, compruebe si hay un cortocircuito en la línea de transmisión de potencia del motor, la alimentación
aproximada de alambre,
y un error en la antorcha o el alimentador de alambre. F12 función, puede cambiar el nivel de detección. remitir
el manual de instrucciones del panel digital para obtener más información.
(26) E-830 Display
Si "E-830" parpadea en la pantalla, indica que existe una "sobre corriente en el motor (error)".
Si ocurre un cortocircuito en la línea de alimentación a la sobrecarga del motor, y la máquina de soldadura se
detendrá automáticamente.
En este caso, compruebe si hay un cortocircuito en la línea de transmisión de potencia del motor, la alimentación
aproximada de la de alambre, un error en la antorcha o el alimentador de alambre.
(27) E-840 Display
Si "E-840" parpadea en la pantalla, indica que el "error de comunicación en la gobernadora”
Si hay un problema de comunicación con el circuito regulador (PCB P10602Q), "E-840" en
la pantalla parpadea y la fuente de poder se detiene.
(28) E-850 Display
Si "E-850" en la pantalla parpadea, indica que el "error de la fuente de alimentación de control de la gobernadora ".
Si hay un problema con la fuente de alimentación de control en el circuito regulador (PCB P10602Q), "E-850" en el
abrir y cerrar pantallas de soldadura y las paradas de las fuentes de energía. Si no se libera el error
mediante la activación de NF nuevo, sustituya el circuito regulador (PCB P10602Q).
