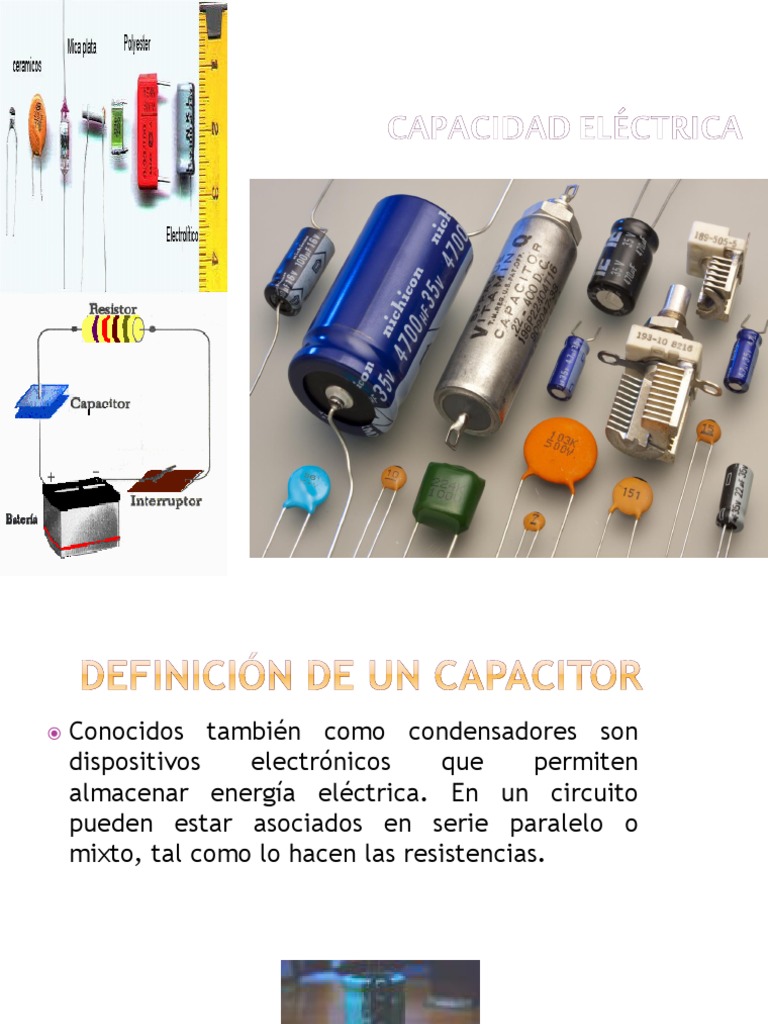

 Conocidos también como condensadores son

dispositivos electrónicos que permiten

almacenar energía eléctrica. En un circuito
pueden estar asociados en serie paralelo o
mixto, tal como lo hacen las resistencias.

Capacitor cilíndrico
 Está formado por dos conductores, denominan
placas, muy cercanos entre si. Entre ellas se coloca
un dieléctrico que permite aislar las placas entre si.
La figura muestra un esquema de un capacitor de
placas paralelas, aislado, en este caso, por aire.
Existen otros dieléctricos tales como vidrio, papel
humedecido con parafina etc.

d
• Se pueden construir
condensadores de gran Aluminio
capacitancia y poco
volumen usando como
armaduras hojas
metálicas, separadas por
un dieléctrico
(generalmente papel
parafinado), y enrollado,
tal como muestra la
figura. Dieléctrico
 Tal como acontece con los componentes de un
circuito, los capacitores poseen su propia
representación. Esta es la que indica la figura
siguiente.
 Se conecta el capacitor inicialmente descargado, a
una batería o fuente de poder, una placa al polo
negativo y la otra al positivo, respetando la
polaridad del capacitor y la batería. (positivo con
positivo y negativo con negativo).

+ _
Generalmente el polo negativo del capacitor es más corto ( es usual que venga señalado en el cuerpo del capacitor)
 En esta situación la batería extrae electrones desde
una placa, la que finalmente adquiere una carga +Q
, y los deposita en la otra que gana una carga –Q. El
capacitor queda entonces con carga Q. Para ello se
hace referencia al módulo de la carga que adquiere
una de las placas.
+Q -Q

La carga neta del capacitor es cero

 La transferencia de carga va aumentando hasta un
límite en el cual la diferencia de potencial entre
las placas del capacitor se iguala con la que posee
la batería. Esta condición es la que limita el
almacenamiento de energía (carga eléctrica) en el
capacitor

V (volt)
+Q -Q

V (volt)
 Si se cambia la fuente de poder por otra que posea
más voltaje entre sus polos, entonces el capacitor
acumula más energía en forma de carga eléctrica,
aumenta su voltaje terminal, de tal modo que el
cuociente Q/V se mantiene constante. Este
cuociente se denomina capacitancia y es
característico de cada capacitor:

Q Si Q se mide en coulomb y V
C en volt, entonces C se mide en
V Faradios (F)

Una capacitancia igual a 1F = 1C/V es una unidad muy grande. Se

acostumbra a usar submúltiplos como el microfaradio (F) = 110-6 F o
picofaradio (pF) = 110-12 F
  Se puede demostrar usando la ley de Gauss que la
capacitancia de un capacitor de placas paralelas es:

A
C  0 Área entre placas

d Separación entre placas

0 : permitividad del espacio libre entre las placas (aire o vacío). Esta
constante se relaciona con la constante de Coulomb a través de 0 = 1/ 4K
y por tanto posee un valor igual a 8,8510-12 C2/Nm2
• Como la longitud “L” de las placas conductoras
en comparación con la distancia “d” que las
separa, es muchísimo mayor, dentro del
capacitor se forma un campo electrostático
uniforme.

Bajo estas condiciones el campo

Posee un valor que depende del
E0 Voltaje entre las placas y la
Separación entre las mismas, es
decir: V0
E0 
d
1. El Área de los planos

2. La distancia entre las placas

3. El material aislante o dieléctrico

 Como se vio, la capacitancia
de un capacitor depende del
E0
área de las placas y la
separación entre ellas, pero
también puede aumentarse si
además entre las armaduras de
él se coloca un dieléctrico o E
aislador. El dieléctrico se p
afecta por el campo eléctrico
del capacitor, ocasionando
que aquel se polarice, como Dieléctrico
indica la figura.
 Se demuestra que V = V0 / kd donde kd  1. Luego
la capacitancia puede expresarse como:
C = K d Q / V0

 Es decir, C = k d C0. A su vez esta ecuación puede

escribirse en término del área de las placas y de la
distabcia d entre ellas, tal como sigue:

A
C  kd  0
d

K d se conoce como la constante del dieléctrico

 Para variar la capacidad de un condensador, se
pueden poner materiales con distintas constantes
dieléctricas entre sus placas. La constante
dieléctrica del vació es 1; la de un conductor
perfecto sería infinita.
 Otra utilidad de los dieléctricos, y especialmente
los sólidos, es que permiten colocar las placas muy
cerca sin peligro de que se toquen y se descarguen,
lo cual permite aumentar aún más la capacitancia
del condensador.
SISTEMA M.K.S.
Coulombio
Faradio = -----------------
Voltio

SISTEMA C.G.S
u.e.q. Franklin
u.e.c. = --------- = ------------
u.e.v. u.e.v.
 Capacidad de una esfera

Q
E C 
V
 R
 
V   E  dr


Desarrollando el producto escalar tenemos :

R
V   Edr cos 0


El campo electrico de una esfera a una dis tan cia

r es igual a :
q
Ek 2
r
R
V   r 2 dr


q
V K
R
 q
C
V
q
C
q
k
R
R
C
K
C  4 0 R
++++++++++++++++++++++++++++++++

----------------------------------------------------

Q
C 
V
 B
 
q0  E  dl
WAB
VA  VB   A
q0 q0
Desarrollando el producto escalar tenemos :
B
VA  VB   Edl cos 0
A

VA  VB  Ed
una vez det er min ado la diferencia de potencial
entre las placas, se det er min a la c arg a electrica entre
ellas, de la siguiente forma :
 
  dA  qn
E
qn
EA 
0
qn   0 EA
 EA
C 0
Ed
 A
C 0
d
   q
 E  ds  o
  q
  E  ds    o  E  2  r  L  q
o

b
 b
 
V   E  dl V    E  dl  cos180 º
a a


b
 q b
dr
V   E  dr V  
a 2 ol a r

V 
q
Ln  r  b
 V 
q
 Ln
b
2 ol 2 ol
a
a
 q 2   o  l
C   C 
V b
Ln 
a
1. Para sintonizar la frecuencia de
receptores de radio.

2. Como filtros en suministros de energía

eléctrica.

3. Para eliminar chispas en los sistemas de

encendido de automóviles.

4. Como dispositivos de almacenamientos

de energías en unidades de destellos
electrónico
 q’
Corriente de carga
E C
     
'
d dW Vdq
q '
q '
   dq
0 C
Integrando tenemos :
1
  CV 2

2
 Cuando un condensador se descarga, se produce un
flujo de cargas desde la placa negativa a la positiva
hasta que se igualen las cargas y desaparezca la
diferencia de potencial. El transporte de esas cargas ,
implica un trabajo eléctrico y por tanto la
transformación de energía eléctrica. La expresión
general para la energía almacenada en un capacitor es:

CV 2 Q2
Uc  De acuerdo a los datos
Puede expresarse también así
Uc 
2 2C
Q : carga acumulada, C: capacitancia , V: diferencia de potencial entre las placas
Material Constante Material Constante
Vacío 1 Caucho 6,7
Aire 1,00059 Nylon 3,4
Baquelita 4,9 Papel 3,7
Cuarzo 3,78 Titanio 233
Vidrio 5,6 Agua 80
pyrex
Poliestireno 2,56 aceite 2,5
Teflón 2,1
 La carga acumulada se mide en Coulomb (C) y el
potencial en volt (V). Luego la unidad de medida en el
sistema S.I. para la capacitancia es el : C/V. Que se
denomina Farad o Faradio (F). Por ser una unidad más
bien grande se utiliza otras submúltiplos como :
Nano faradio: nF = 110-9 F
Micro faradio: F = 110-6 F
Pico faradio: pF = 110-12 F
Mili faradio: mF = 110-3 F
 Sepuede asociar capacitores de la siguiente
manera:
a) En serie ocascada
b) En paralelo
c) Mixtos
 Dos o más capacitores se encuentran en
serie, si se acoplan a continuación del otro
formando una rama.
 La carga suministrada por la fuente se
transmite hacia todas las placas y por igual
gracias a la inducción eléctrica
1. La diferencia de potencial de la fuente
aplicada en el circuito debe de ser igual a
la suma de las diferencias de potencial en
los capacitores y se expresa
matemáticamente por:

V= V1+V2+ V3+...+ Vn
2. La carga eléctrica suministrada por la
fuente debe de ser igual a la carga
eléctrica almacenada en cada
capacitor. Así:

Q= Q1= Q2= Q3 =...= Qn

3. En un circuito en serie el inverso de la

capacidad del circuito debe de ser igual
a la suma de los inversos de la
capacidad de cada capacitor y
matemáticamente se expresa por.
1 1 1 1 1
    ... 
C C1 C 2 C3 Cn
 Siconectamos las placas de un condensador
a un mismo borne de modo que se observa
una derivación en el camino de las cargas, se
vera que el sistema esta acoplado en
paralelo, verificándose que la carga total se
reparte entre los capacitores.
1. La diferencia de potencial suministrada
por la fuente al circuito debe de ser
igual a la diferencia de potencial
producido en cada capacitor.

V= V1= V2= V3=...= Vn

2. La carga suministrada por la fuente al

circuito debe de ser igual a la suma de
cada carga producida en cada capacitor;
matemáticamente se puede expresar por
Q = Q1 + Q2 + Q3+...+ Qn
3. La capacidad del circuito se puede
determinar sumando la capacidad de
cada capacitor, matemáticamente se
puede expresar por:

C = C1 + C2 +C3 +...+ Cn
1. Dos capacitores de capacidad de 3pf y
6pf están en serie y conectados a una
tensión de 500v. Calcular:
a. La capacidad del sistema
b. La carga total y la carga de cada
capacitor
c. La diferencia de potencial en los
bornes de cada capacitor.
d. La energía almacenada en el sistema
2. Dos capacitores están conectados en
paralelo, son de 800pf y 900pf de capacidad
cada uno; se carga con una diferencia de
potencial de 320v. Calcular:

a. La carga de cada uno

b. La carga total del sistema
c. La capacidad del sistema
3) Se conectan 3 condensadores en paralelo de
0,3μ f; 1,2 μf ; y 2 μf. Conectados a un
generador de 110v. Calcular:
a) Capacidad total
b) Carga de cada uno
c) La caída de potencial de cada uno.
d) La energía total almacenada
4) Dos capacitores de 2 μf y 3 μf están
conectados en paralelos y este conjunto a
su vez conectado a 3 condensadores de
3μf, 5 μf y 7 μf, en serie. El conjunto
esta conectado a un generador de 220V.
Calcular:
a) La capacidad resultante
b) La carga de cada uno
c) La caída de potencial de cada uno
d) La energía total almacenada en los 5
condensadores.
5) Tres capacitores cuyas capacidades en el
vacio son: 7μf, 9 μf y 12 μf están conectados
como se indica en la figura. Si a cada uno se
le pone un dieléctrico, cuyos valores son: 2 ,
5 y 4,5 respectivamente, calcular su
capacidad equivalente
 C2

C1

V
C3
6)¿qué potencial en voltios adquiriria la tierra si se
cargase con 1 coulomb ?(RT= 6370Km)
