1.

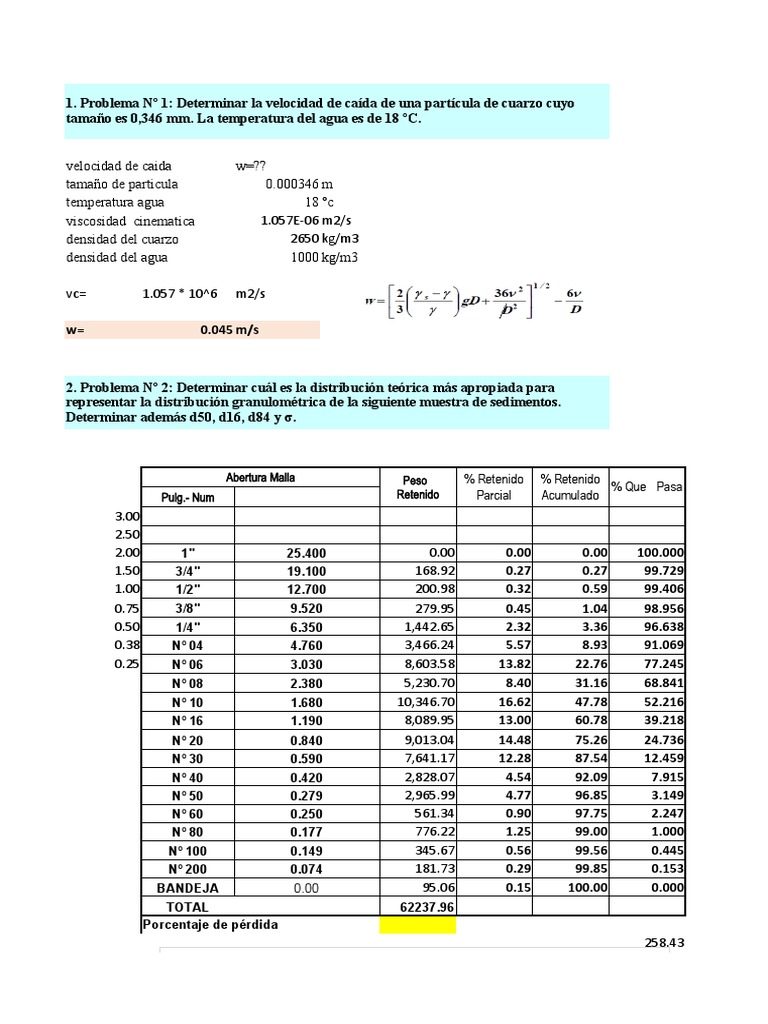

Problema Nº 1: Determinar la velocidad de caída de una partícula de cuarzo cuyo
tamaño es 0,346 mm. La temperatura del agua es de 18 ºC.
velocidad de caida w=??
tamaño de particula 0.000346 m
temperatura agua 18 °c
viscosidad cinematica 1.057E-06 m2/s
densidad del cuarzo 2650 kg/m3
densidad del agua 1000 kg/m3
vc= 1.057 * 10^6 m2/s
w= 0.045 m/s
2. Problema Nº 2: Determinar cuál es la distribución teórica más apropiada para
representar la distribución granulométrica de la siguiente muestra de sedimentos.
Determinar además d50, d16, d84 y σ.
Abertura Malla Peso % Retenido % Retenido
% Que Pasa
Pulg.- Num Retenido Parcial Acumulado
3.00
2.50
2.00 1" 25.400 0.00 0.00 0.00 100.000
1.50 3/4" 19.100 168.92 0.27 0.27 99.729
1.00 1/2" 12.700 200.98 0.32 0.59 99.406
0.75 3/8" 9.520 279.95 0.45 1.04 98.956
0.50 1/4" 6.350 1,442.65 2.32 3.36 96.638
0.38 Nº 04 4.760 3,466.24 5.57 8.93 91.069
0.25 Nº 06 3.030 8,603.58 13.82 22.76 77.245
Nº 08 2.380 5,230.70 8.40 31.16 68.841
Nº 10 1.680 10,346.70 16.62 47.78 52.216
Nº 16 1.190 8,089.95 13.00 60.78 39.218
Nº 20 0.840 9,013.04 14.48 75.26 24.736
Nº 30 0.590 7,641.17 12.28 87.54 12.459
Nº 40 0.420 2,828.07 4.54 92.09 7.915
Nº 50 0.279 2,965.99 4.77 96.85 3.149
Nº 60 0.250 561.34 0.90 97.75 2.247
Nº 80 0.177 776.22 1.25 99.00 1.000
Nº 100 0.149 345.67 0.56 99.56 0.445
Nº 200 0.074 181.73 0.29 99.85 0.153
BANDEJA 0.00 95.06 0.15 100.00 0.000
TOTAL 62237.96
Porcentaje de pérdida 62,142.90 0.00
258.43
CURVA GRANULOMÉTRICA
100.00
90.00
CURVA GRANULOMÉTRICA
100.00
90.00
80.00
% que pasa
70.00
60.00
50.00
40.00
30.00
20.00
10.00
0.00
100.0 10.0 1.0 0.1 0.0
Column D Column H
RANGO RECOMENDAINTERPOLACIONES PARA DETRMINAR DECILES
DECIL 50
MALLA %
1.68 52.22
D50 50
1.190 39.218
0.49 X
12.9984177 = 2.21610734
D50 = 1.60 X = 0.08354037
D16 = 0.66
D84 = 3.88 D50 1.596
Cu = 2.427 DECIL 16
Cc = 0.071 MALLA %
0.84 24.74
Mód. Fineza: 4.541 D16 16
MATERIAL PREDOMINANTEMENTE GRAVOSO 0.59 12.46
% D MATERIALES 0.25 Y
GRAVA -68.84 12.2773465 = 8.7361096
ARENA 68.69
FINOS 0.15 y = 0.17789083
181.73 62,056.23 D16 0.662
DECIL 84
MALLA %
4.76 91.07
D84 84
3.03 77.24
1.73 Z
13.8236857 = 7.06856973
Z = 0.88461398
D84 3.875
ARRASTRE DE SEDIMENTOS
Problema Nº 3: En un río de montaña muy ancho se desea conocer la posibilidad de que
las crecidas pongan en movimiento el material muy grueso del lecho, para el que se ha
estimado d50 = 100 mm. En la sección de estudio se ha aplicado la fórmula de Manning
(con n = 0,040 y S = 1,7 %) para deducir los tirantes con que circularían caudales con
distintos periodos de retorno. Con los datos de la tabla se pregunta si habrá o no
transporte general de sedimentos. Señalar en un ábaco de Shields los puntos
representativos del cálculo.
datos
T(años) Q(m3/s) Y(m) V(m/s)
10 336 2.9 5.3
50 532 3.65 6.25
100 616 3.95 6.5
500 803 4.55 7
d50= 100 mm
n= 0.04
S= 1.7 %
peso especifico del solido 2600
peso especifico del liqui 1000
densidad 2600
area 63.3962264
radio hid 2.9
sc 2.6
∆= 1.6
gbb= 716.108054
D* 2141.50503
ꚍ*C 12252.5
caudal
area hidraulica
perimetro ,ojado
radio hidraulico
altura
ancho medio
velocidad medi
gasto liquido unitario
pendiente
ꚍ0
peso especifico
densidad
viscosidad cinematica
∆
peso especifico del solido
densidad
3655.6 Q
1634.42 A
230.65 P
7.085 R
15.42 Y
105.993515 Am
2.24
1.7
1000
Problema Nº 11: Verificar por el método de la fuerza tractiva el canal trapecial de los
siguientes datos:
Q= 25 m3/s
s= 0.001
n= 0.021
g 2 mm
Problema Nº 1(10 puntos)
Se tiene un tramo rectilíneo de un río y se desea conocer la capacidad de transporte por
arrastre en el fondo y el transporte total de material de fondo; se evaluará la
aplicabilidad de cada una de las ecuaciones estudiadas, realizando el cálculo
correspondiente. Para ello se cuenta con los siguientes datos:
datos
Q= 108 M3/S
B= 90 m
Y= 1m
S 0.0007
T AGUA = 20 c
D50 = 0.32 mm
d84 0.41 mm
solucion.
area 90
P= 92
R= 0.978
