1.

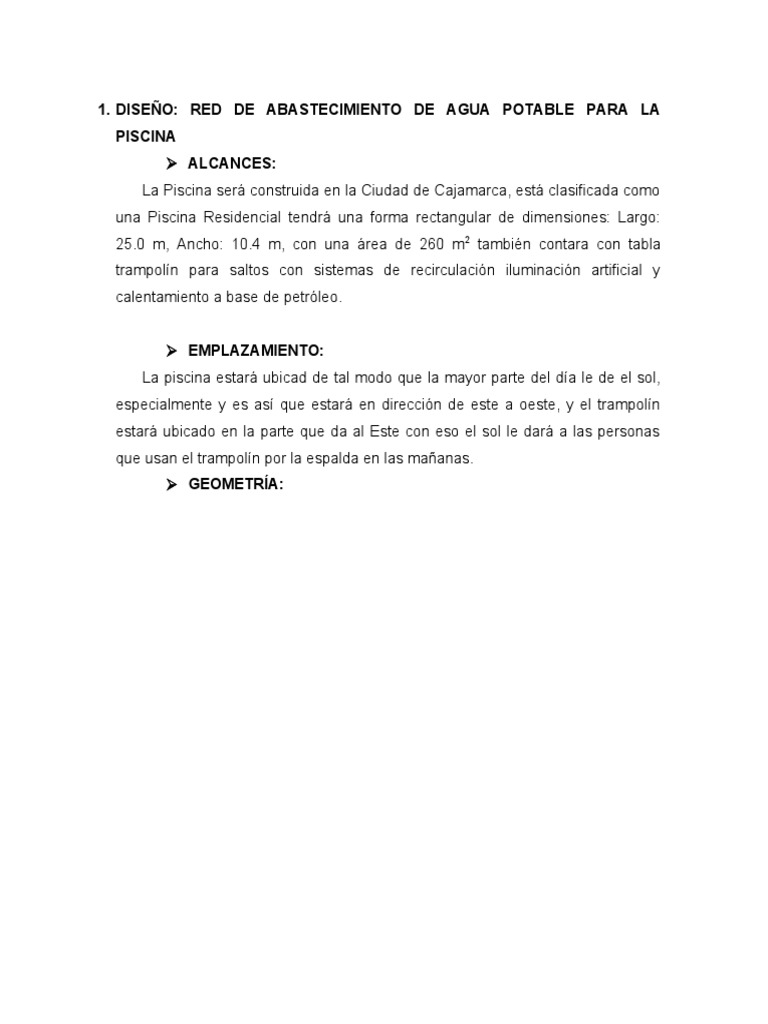

DISEÑO: RED DE ABASTECIMIENTO DE AGUA POTABLE PARA LA

PISCINA
 ALCANCES:
La Piscina será construida en la Ciudad de Cajamarca, está clasificada como
una Piscina Residencial tendrá una forma rectangular de dimensiones: Largo:
25.0 m, Ancho: 10.4 m, con una área de 260 m 2 también contara con tabla
trampolín para saltos con sistemas de recirculación iluminación artificial y
calentamiento a base de petróleo.

 EMPLAZAMIENTO:
La piscina estará ubicad de tal modo que la mayor parte del día le de el sol,
especialmente y es así que estará en dirección de este a oeste, y el trampolín
estará ubicado en la parte que da al Este con eso el sol le dará a las personas
que usan el trampolín por la espalda en las mañanas.
 GEOMETRÍA:
 25

10.4 1.5

5@0.40 1.6

PLANTA

0.15
0.9 6@0.15 1.2
2.5
3

6 11 8
25

ELEVACION / CORTE

 Piscina privada: con recirculación.

 Número de recirculaciones: 2 cada 24 horas.
 Tiempo de llenado: 2 – 10 horas.

1. DOTACIÓN:
a. Dotación de agua para SS. HH. de piscina.
La dotación de agua requerida, para los aparatos sanitarios en los vestuarios
y cuartos de baño, anexos a la piscina; se calculara adicionalmente a razón
 de:
30 Lts/día/m2 (proyección horizontal de la piscina).
Entonces:
- Proyección horizontal (piscina): 10.40 x 25.00 =260.00 m2

- Dotación: (260.00 m2)(30Lts/día/m2) = 7 800Lts/día.

b. Dotación de agua para piscina.

La dotación de agua requerida para la piscina según el RNE. será:
De recirculación.
Con recirculación de las aguas de rebose: 10 Lts/día/m 2 de proyección
horizontal de la piscina.
Entonces:
- Dotación: (260.00 m2)(10Lts/día/m2) = 2 600Lts/día.

2. DIÁMETRO DE TUBERÍA DE ALIMENTACIÓN:

 Volumen de piscina: V  ( A1  A2  A3)(a )

V
 Gasto: Q
T
Donde: Q: gasto o caudal (Lts/s)
V: Volumen útil (piscina) (m3)
T: Tiempo (10 horas)
1

 Diámetro de la tubería:   
4Q  2

 v 

Luego:
1.2  0.9
A1   6.0  6.30 m 2
2
3.0  1.2
A2   11 .0  23.10 m 2
2
3.0  2.5
A3   8.0  22 m 2
2
 51.40 m2
V  (51.40)(10.40)  534.56 m 3

534.56
Q  0.01484888 m 3 / s  14.85 Lts / s
10  3600

Para:
1
4  0.01484888 
V min.=0.60 m/s →  max .  
2
  6.989' '
   0.60 
1
4  0.01484888 
V máx.=3.00 m/s →  min .  
2
  3.125' '
   3.00 
1
4  0.01484888 
Para: V =1.80 m/s →  min .  
2
  4.00' '
   1.80 

Por lo tanto:   4' '

3. POTENCIA DE LA BOMBA (RECIRCULACIÓN):

Q H
P
75  

4. SELECCIÓN DEL MEDIDOR:

5. SISTEMA DE DESAGUE:
 Capacidad de la piscina:
V = 534.56 m3
 Periodo de descarga:
(Asumimos t = 4 horas)
 Caudal o gasto de descarga:
534560
Q  37.12 Lts / s
4  3600
 Diámetro del conducto de desagüe:
 1
 4Q  2
  
 v 

2. TÍTULO:
INFORME: DISEÑO DE PISCINAS

3. INTRODUCCIÓN:

El diseño de una Piscina constituye una obra en la cual se mezclan varias ramas de
la ingeniería Civil como lo es su carácter: Hidráulico, estructural; entre otras.

En el presente trabajo, se realizará el análisis de los Reglamentos y Normas que

rigen la construcción de una piscina, y con la cual se determinaran las dimensiones tanto
de su geometría como del sistema Sanitario de agua. Además, la piscina tiene ciertas
características como lo son: ser de tipo residencial, para evitar costos por el servicio de
agua potable; su calentamiento a través de un calentador utilizando petróleo, el uso de
una tabla trampolín para saltos, etc. Las que servirán para todo el proceso del diseño.

En consecuencia; en el presente informe se detalla todos cálculos, indicaciones,

sugerencias para la realización del diseño y con ello se ha elaborado los planos, donde
se muestran todas las dimensiones y equipos para el funcionamiento adecuado de la
piscina.
En el presente informe presentaré el diseño de una piscina con las condiciones
indicadas en los puntos posteriores

4. OBJETIVOS

Diseñar todas las dimensiones de la piscina, es decir: longitudes, anchos, profundidades

así como longitud del trampolín para saltos.
 Diseñar los diferentes diámetros de las tuberías del sistema de recirculación.

 Diseñar los diferentes elementos y componentes del sistema de recirculación:

bomba, trampa de pelos, filtro.

 Calcular el tiempo de Recirculación.

 Determinar el tipo Y tamaño de calentador para el agua de la piscina.

5. ALCANCES:

La Piscina será construida en la Ciudad de Cajamarca, esta clasificada cano una Piscina
Residencial tendrá una forma rectangular de dimensiones: Largo: 17m, Ancho: 7m,
contenidas en un área de 85 x 65 m2 también contara con tabla trampolín para saltos
con sistemas de recirculación iluminación artificial y calentamiento a base de petróleo.

6. EMPLAZAMIENTO:

La piscina estará ubicad de tal modo que la mayor parte del día le de el sol,
especialmente y es así que estará en dirección de este a oeste, y el trampolín estará
ubicado en la parte que da al Este con eso el sol le dará a las personas que usan el
trampolín por la espalda en las mañanas.

7. GEOMETRIA:

La piscina estará ubicada de tal modo que la mayor parte del día le de el sol,
especialmente y es así que estará en dirección de este a oeste, y el trampolín estará
ubicado en la parte que da al Este con eso el sol le dará a las personas que usan el
trampolín por la espalda en las mañanas.

 DISEÑO GEOMÉTRICO:
La piscina será de ancho constante, y las dimensiones de profundidad, largo y ancho
serán:

 PROFUNDIDADES.

LADO MENOS PROFUNDO:

- Mínimo: 2' - 9" = O.84m
- Máximo: 3' - 6" = 1.0701
Luego consideremos una profundidad: D3 = 0.90 m
 PENDIENTES:
No exceder en la zona poco profunda: 1:7
Usaremos: 1:9
- Profundidad en cambio de pendiente:
Pendiente = 1:9 para long = 7.30 la variación de profundidad será:
X = 0.8111 m
Luego la profundidad D5 = 0.811+0.9 = 1.711 = 1.75m
Pendiente del piso en el primer cambio de pendiente no exceder de: 1:2.5
Usaremos 1:4.8
Pues: H = 6.00, V = 1.25 - 1:4.8

LADO PROFUNDO:
- Profundidad Mínima Dl = 8' -6" = 2.59 m
Luego consideremos: Dl = 2.65 m
- Profundidad Mínima D2: 9' = 2.74 m
Luego consideremos: D2= 3.00 m
- Profundidad del Punto de Tangencia P: D4= 4' = 1.22 m
Luego consideremos: D4= 1.30 m

 TRAMPOLÍN:
Las dimensiones del trampolín para salto deberán cumplir las medidas siguientes

TIPO DE PISCINA Lmáx Trampa Lmáx de salto Hmáx Tabla / agua

Trampolín

v 12’ = 3.658m 8’ = 2.438m 40” = 1.016m

Entonces las dimensiones tomadas serán:

Longitud = 3.65m (Tiene una variación menor de:3" con respecto a la longitud
máxima y esta en la parte más profunda de la piscina)

 SISTEMA SANITARIO:
DATOS:

Terreno ancho Largo calentamiento

85 x 65 7 17 petróleo

 CALCULO DEL NUMERO DE DRENES

Según Reglamento el número de drenes deben entre las siguientes distancias:

2.5 m<= Ds <=5 m

 7 /3 = 2.33
7 /2 = 3.50 OK Luego el numero de drenes será:12.

 DIÁMETRO DE LOS DRENES:

VOL PISCINA : 235.27 m3

TIEMPO DE VACIADO : 4 horas
CAUDAL : 0.0163 m3/seg.

16.3381t / seg.

CAUDAL PARA CADA DREN

Qdren Q/W drenes
Qdren 16.3381t/seg.

Luego el diámetro. Q = V x A
Entonces el diámetro serán: 4pulg.

 LUEGO TIEMPO DE RECIRCULACIÓN:

El caudal que pasa por la tubería de: 4pulg a Velocidad 1.00 m/seg.
Qrecirculac= 0.0081 m3/seg.

Por continuidad:
Q = Vol. / t
Entonces:
T= Vol. / Q
Vol. = 235.27 m3
T = 29020.31 seg.

T = 8.06 h

 ÁREA DE LA BOCA DEL DREN:

Será mayor en 4 veces que las tuberías de drenaje:

Diámetro boca = 2 Diámetro Dren

Diámetro boca = 8pulg

 DIÁMETRO DE LA TUBERÍA DE REBOSE Y CANAIETAS DE LIMPIEZA:

Esta tubería evacuara el agua que por efecto del movimiento y rebalse sale y sube
el nivel normal de agua.
Para esto se instalaran tuberías de rebose y canaletas de limpieza los cuales
evacuaran la agua hacia los drenes
La separación de esta tubería deberá estar comprendida de 3 a 4 metros. Y
 tendrán un diámetro de 2"

 ENTRADA DE AGUA:

El ingreso del agua a la piscina debe hacerse a través de una instalación que
asegure el agua limpia que ingresa proveniente de la Red Pública no tenga
posibilidad alguno de regreso de la misma para lo cual el agua potable de la Red
Pública debe afluir previamente a un tanque cisterna. Y después a la piscina.

Esta agua es solo para compensar el agua que se pierde por evaporación,
perdidas varias. Esta tubería de salida estará a 30cm por debajo del nivel normal de
la superficie de agua.

 DIÁMETRO DE TUBERÍA DE INGRESO DE AGUA A LA PISCINA:

DOTACIÓN:
Dotación según RNC = 10L/día /m2 de Proyección Horizontal Luego:
A = 119.00m2
Q = 0.014 L/seg.
V = 0.90 m/seg.
D = 0.004m
D = 0.174pulg
Dtub adicción: = 1/2pulg

 DETERMINACIÓN DEL TIPO DE F1L TRO:

Para nuestro disef10 utilizaremos F1L TRO DE ARENA de Filtrado Rápido y mas
barato.
La profundidad de la capa filtrante será por lo menos 0.90m y comprende capas de
arena silicosa de diferentes gradaciones o cuarzo chaveado y grava. El diámetro de
la arena = 0.4 - O.5mm y coeficiente Uniformidad <1. 75

TABLA Nº 02

VOLUMEN DE AGUA RECIRCULADA

CAPACIDAD DE EN m3
TAMAÑO TIPO DE
FILTRACIÓN
DEL FILTRO BOMBA
L/seg.
6h 8h 10h
FMH - 13 1.89 EM6.-38 41 54 68
(14.50)
FMH - 23 3.15 EMA.-55 60 91 113
(12.00)
FMH - 49 6.5 ETA-81 136 181 227
(10.00)
FMH - 69 8.83 ETA-125 191 294 318
 ( 13.00)

De acuerdo a la tabla entramos con el volumen de la piscina y el tiempo de

recirculación y determinamos:

VOL = 235.27 m3

Tiempo de recirculación : 8.06 h

El tipo del filtro : FMH-69
Capacidad de filtración : 8.83 L/seg.
Tipo de bomba : ETA-125 con 13 m de presión = Hm

 ENTRADA DE AGUA A LA PISCINA POR RECIRCULACIÓN:

La separación entre ellas no será Mayor de 5 m para evitar la formación de zonas

estancadas. La entrada de agua será 0.30m por debajo del nivel normal de agua en
la piscina.
Se recomienda que la velocidad de salida en cada boquilla sea 6m1seg para evitar
que el agua regrese.

NUMERO DE BOQUILLAS: 10 boquillas

Qboquilla: Qrecirculación /Nº de boquillas

Qboquilla: 0.00081 m3/seg.

Qboquilla: 0.811 L/seg.

Diam boquilla: O.01312 m

Diam boquilla: 0.51640 pulg.
Diam boquilla: 3/4 pulg.

TRAMO Qtramo L/seg. Diámetro: pulg. Diámetro: pulg.

teórico comercial
F-1 8.11 2.310 2.5” - 21/2”
1-2 7.299 2.191 2.5” - 21/2”
2-3 6.488 2.066 2.5” - 21/2”
3-4 5.677 1.932 2” - 2”
4-5 4.866 1.789 2” - 2”
5-6 4.055 1.633 2” - 2”
6-7 3.244 1.461 1.5” - 11/2”
7-8 2.433 1.265 1.5” - 11/2”
8-9 1.62 1.033 1” - 1”
9 - 10 0.811 0.73 0.75” - 3/4”
 V = 3m/seg.

 TRAMPA PROTECTORA DE PELOS:

La trampa protectora de pelos tendrá su área total de retención (S) deberá ser por
lo menos 4 veces el área de la tubería de succión:

Tub Succ: 4”

TP = 50.2656 pulg2
TP diámetro = 8 pulg.

 POTENCIA DE LA BOMBA:

P = δ x Q x Hm. / (75 x n)
δ = 1000 Kg. /m3

Qrecirc: 0.00811 m3/seg. 75 Conversión para C. V. Hm. Hest + PCfric + PC acc.

Como el filtro exige una presión mínima de 10 m.c.a. Hm. = δ13 m
P = 2.1619 HP
P = 3 HP

 ESCALERAS Y BARANDALES:
El proyecto incluye dos escaleras, una en la parte menos profunda y otra en la
parte más onda. La escalera en la parte menos onda será de las dimensiones
siguientes.

Paso : 0.35 m
Contrapaso : 0.18 m
Ancho : 1.5 m

Y la escalera en al parte mas onda será del tipo que normalmente se usan, con
pasamanos de acero inoxidable y tres pasos antideslizantes de acero inoxidable o
fiberglass.

 LOSA PERIMETRAL:
Lo losa perimetral será de 2 metros de ancho alrededor de toda la piscina, a
excepción de la zona del trampolín que será de: 2.5Om

 LAVA PIES:
A la entrada de la piscina y en un sitio adecuado se instalará un lava pies con
solución desinfectante para ser utilizada por los bañistas antes y después de ingresar
a la piscina. Esta solución desinfectante tendrá una concentración de 0.4% de cloro
 libre.

 VESTUARIOS.
Estarán antes de los baños y duchas y serán separados para hombres y para
mujeres.

 ILUMINACIÓN:
La iluminación se refiere a la iluminación subacuatica. Este sistema consta.
- Líneas de conducción desde el punto de toma hasta la vía de acceso
- Caja de seguridad en la pared (3 x 20 Amperios)
- Switch (Llaves) de encendido y apagado.
- Transformador de 220 a 12 voltios.
- Línea de conducción hasta las dos cajas de paso.
- Dos reflectores subacuaticos de 12 voltios y 300 vatios, ubicados en el lado de la
piscina para que no ciegue a las personas que acceden a ella. Estos reflectores
estarán ubicados a una profundidad de 0.75 del borde superior de la piscina y el
centro del reflector.

 VENTILACIÓN:
Las aberturas para la ventilación estarán a no menos de 3 metros sobre el nivel de
la vereda.

 EQUIPO DE LIMPIEZA:
El equipo de limpieza constarán de.
1 recogedor de hojas.
1 limpia fondos
2 cepillos de nylon con cerdas de polipropileno.

8. CONCLUCIONES:

 Se logró diseñar las diferentes dimensiones de la piscina, así como de sus

componentes.

 Se diseñó el Equipo de Recirculación: Bomba, diáme1ros de las diferentes

tuberías.

 El tiempo de recirculación calculado fue de 8.06 h

9. BIBLIOGRAFÍA:
 CHEREQUE MORAN, Wendor. ''Manual de Piscinas".

 Copias y Separatas del Curso De Instalaciones en Edificaciones I.
