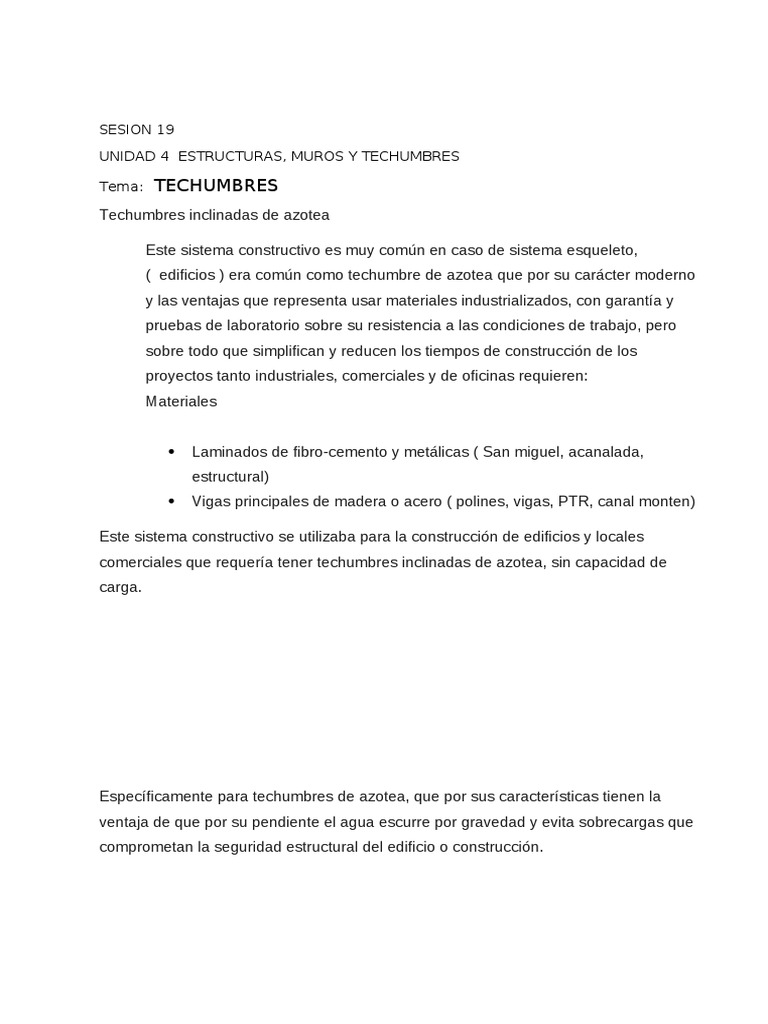

SESION 19

UNIDAD 4 ESTRUCTURAS, MUROS Y TECHUMBRES

Tema: TECHUMBRES
Techumbres inclinadas de azotea

Este sistema constructivo es muy común en caso de sistema esqueleto,

( edificios ) era común como techumbre de azotea que por su carácter moderno
y las ventajas que representa usar materiales industrializados, con garantía y
pruebas de laboratorio sobre su resistencia a las condiciones de trabajo, pero
sobre todo que simplifican y reducen los tiempos de construcción de los
proyectos tanto industriales, comerciales y de oficinas requieren:
Materiales

 Laminados de fibro-cemento y metálicas ( San miguel, acanalada,

estructural)
 Vigas principales de madera o acero ( polines, vigas, PTR, canal monten)

Este sistema constructivo se utilizaba para la construcción de edificios y locales

comerciales que requería tener techumbres inclinadas de azotea, sin capacidad de
carga.

Específicamente para techumbres de azotea, que por sus características tienen la

ventaja de que por su pendiente el agua escurre por gravedad y evita sobrecargas que
comprometan la seguridad estructural del edificio o construcción.
De acuerdo a reglamento del DF

LIBRO 3 CONSTRUCCIÓN E
PARTE 01 OBRA CIVIL
INSTALACIONES
SECCIÓN 02 EDIFICACIÓN
CAPÍTULO 043 TECHO DE LÁMINA

A. DEFINICIÓN, CLASIFICACIÓN Y OBJETO

A.01. Cubierta de una edificación formada por elementos laminares

apoyados en la estructura de la misma edificación, cuya finalidad es
proteger al interior de los agentes meteorológicos.

A.02. Las láminas para techos pueden ser entre otras, de los siguientes
materiales:

a. Fibra cemento hidráulico en tipos.

1. Ondulada (6 ondas normal), planas o curvas

 2. Estructural
3. Arquitectónica
4. Lisa
5. Panel de asbesto
extruido
b. Metálica en tipos:

1. Galvanizada ondulada (6 ondas), planas o curvas

2. Galvanizada estructural
3. Píntro acanalada y lisa
4. Zintro lisa y acanalada
5. Mutipanel
c. Plástica reforzada con fibra de vidrio

1. Acanalada translúcida (colores)

2. Estructural translúcida (colores)

B. REFERENCIAS EN OTRAS NORMAS, DE CONCEPTOS RELACIONADOS

B.01. Existen algunos conceptos que intervienen o pueden intervenir en
TECHO DE LAMINA y que son tratados en otros capítulos de estas
Normas de Construcción del Gobierno del Distrito Federal o en las
Normas de otras Dependencias o Entidades de la Federación,
Organismos o Asociaciones Nacionales o Internacionales,
conceptos que deben sujetarse en lo que corresponda, a lo
indicado en las cláusulas de Materiales, Requisitos de Ejecución,
Subconceptos de Obra, Alcances, Criterios de Medida, Formas de
Cuantificar y Base de Pago, que se asientan en los capítulos indicados
en la siguiente tabla y de los cuales ya no se hará más referencia en
el texto de este capítulo
 CONCEPTO CAPÍTULO DE DEPENDENCIA
REFERENCIA
Generalidades G.D.F.
3.01.01.001
Trazo y nivelación topográficos G.D.F.
3.01.01.004
Estructuras metálicas G.D.F.
3.01.02.015
Impermeabilización de superficies de G.D.F.
3.01.02.045 azoteas y en desplante de muros

Acero estructural G.D.F.

4.01.01.015
Productos de fibra-cemento G.D.F.
4.01.02.007
Techos Tomo V. S.C.T.
cap. 5
C. MATERIALES CONSTITUTIVOS DEL CONCEPTO.

y sujeción, o los que en el caso particular se requieran, deben cumplir

con lo que
especifique e l proyecto en cada caso, d e acuerdo con los requisitos de
calidad establecidos e n el proyecto o lo que sea ordenado por la
Residencia de Obra a través de la Supervisión.

De no estar precisado en el proyecto u orden respectiva, debe

atenderse a lo establecido en las especificaciones del área
correspondiente y de no tenerse previsto en estas, se atenderá a lo
establecido en el Libro 4 sobre calidad de materiales de las Normas
de Construcción del Gobierno del Distrito Federal, lomando como
referencia los capítulos anotados enunciativa y no limitativamente en la
cláusula D de Referencias.

En su aplicación debe tomarse en cuenta que lo previsto en las

especificaciones del proyecto tienen prioridad sobre las especificaciones
correspondientes y estas a su vez prevalecen sobre las Normas citadas.

E. REQUISITOS DE EJECUCIÓN

E.01. En la construcción del techo con lámina se deber observar lo siguiente:

a. Previamente a la colocación de la lámina, debe verificarse
que los elementos estructurales para soportarlas, tengan los niveles,
alineamientos y espaciamientos indicados en el proyecto o los
señalados por la Residencia de Obra a través de la Supervisión.
 b. Cuando se ordene la colocación de duetos y/o tuberías en los lechos, el
proyecto o la Residencia de Obra a través de la Supervisión debe fijar
su ubicación y sus características, así como las precauciones que
deban tomarse para su instalación durante el techado.

c. Cuando se emplee una sola lámina en el sentido del escurrimiento, la

pendiente mínima del techo puede ser del 10% y cuando se tenga
que emplear más de una lámina para cubrir el claro en dicho sentido,
la pendiente mínima debe ser de
15%.

d. Los traslapes en sentido del escurrimiento en láminas onduladas

estándar serán de una onda completa (una cresta y un valle) y
los traslapes en sentido transversal al escurrimiento, en todos los
casos serán de quince (15) centímetros como mínimo.

e. Las cumbreras de los techos de dos (2) aguas o dientes de

sierra, deben protegerse con caballetes debidamente sujetos a la
estructura.

f. La fijación de las láminas a la estructura debe efectuarse de acuerdo

con el tipo de lámina que se use y lo indicado en el proyecto o
lo ordenado por la Residencia de Obra a través de la Supervisión.

g. En los techos de dos aguas, las ondulaciones de las láminas de uno y

otro lado deben estar alineadas, es decir, las ondas y las crestas de
una agua deben coincidir con las ondas y crestas de la otra agua.

h. Las perforaciones para fijación de las láminas deben hacerse

invariablemente en la cresta de la ondulación y el número de éstas
lo indicará el proyecto o lo señalará la Residencia de Obra a través
de la Supervisión en cada caso. Una vez fijado el techo, deben quedar
selladas las perforaciones en la forma que indique el proyecto o lo
ordene la Residencia de Obra a través de la Supervisión.

i. El diámetro de la perforación debe ser uno punto cinco (1.5)

milímetros más grande que el diámetro de los elementos de fijación a
usar.
j. En los traslapes longitudinales deben seguirse las
recomendaciones del fabricante ya sean éstos cuatrapeados
coincidiendo en la misma línea.

k. Cuando las láminas rematen a una pared en la parte superior del techo
o en sus costados, la unión entre pared y lámina se sellará e
impermeabilizará, según su caso, de acuerdo con lo que señale el
proyecto o indique la Residencia de Obra a través de la Supervisión.

1. Cuando así lo indique el proyecto o lo señale la Residencia

de Obra a través de la Supervisión, se emplearán esquineros para
sellar los espacios entre las láminas y los muros
l. En ningún caso se admitirá la presencia de escarmientos de
agua en la superficie interior de los techos, en cuyo caso se
corregirán por cuenta y riesgo del contratista.
E.02. En caso de que el proyecto indique o la Residencia de Obra a
través de la Supervisión ordene la impermeabilización de los techos
ésta debe hacerse como se indica en el capítulo de Impermeabilización
de techos y desplante de muros.

E.03. Requisitos para colocación de domos.- En caso de que el proyecto

indique o la Residencia de Obra a través de la Supervisión ordene la
colocación de domos, estos deben ser de las dimensiones que marque el
proyecto y deben ajustarse al claro propuesto para tal efecto, deben
fijarse adecuadamente y deben ser sellados para evitar filtraciones
de agua hacia el interior de la zona cubierta.

F. SUBCONCEPTOS DE OBRA, ALCANCES, UNIDADES DE

MEDIDA, CRITERIOS PARA CUANTIFICAR Y BASE DE PAGO.

F.01. ( ) Techo de lámina.- El costo directo incluye: el suministro de los

materiales tales como láminas, elementos y pernos de sujeción y
materiales de menor consumo; la mano de obra para colocación del
andamiaje, pasil os, acarreo libre horizontal y/o vertical, elevación hasta
una altura de cuatro (4) metros de entrepiso corles, fijación, sellado
y limpieza; el equipo y herramienta necesarios para la correcta
ejecución del trabajo.

La unidad de medida será el metro cuadrado de área efectiva cubierta,

con aproximación de dos (2) decimales.

Para cuantificar, debe medirse la superficie afectiva la cubierta en el

sitio de los trabajos, dentro de las líneas de proyecto o las señaladas
por la Residencia de Obra a través de la Supervisión, en cada periodo
de los pactados en el contrato, durante la vigencia del mismo.

Para electos de pago, se estimarán una vez que se encuentren

realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECÍFICOS
 ) Techo de lámina de diversos materiales formas y dimensiones
$/m2

F.02. ( ) Accesorio para techo de lámina.- El costo directo incluye: el

suministro del accesorio tal como caballete, esquinero, faldón,
elementos de sujeción y materiales de menor consumo; la mano de
obra para colocación del accesorio, acarreo libre horizontal y/o vertical,
cortes, fijación, sellado y limpieza; el equipo y herramientas necesarios
para la correcta ejecución del trabajo.

La unidad de medida será el metro, con aproximación de dos

decimales.
 Para cuantificar, se medirá la longitud cubierta en el sitio de los
trabajos, dentro de las líneas de proyecto o las señaladas por la
Residencia de Obra a través de la Supervisión, en cada período de los
pactados en el contrato, durante la vigencia del mismo.
Para efectos de pago, se estimarán una vez que se encuentren
realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECÍFICOS

) Accesorio de diversos materiales, formas y dimensiones

$/m

F.03. ( ) Canalón de lámina galvanizada.- El costo directo incluye: el

suministro de lámina, herrajes, soldadura elementos para su fijación
y materiales de menor consumo; la mano de obra para doblado,
maquinado, trazo y nivelación, acarreo libre horizontal y/o vertical,
preparación del lugar de su fijación, fijación y limpieza; el equipo y
herramientas necesarias para la correcta ejecución del trabajo.

La unidad de medida será el metro, con aproximación de dos

decimales.

Para cuantificar, se medirá la longitud de canalón instalado en el

sitio de los trabajos, dentro de las líneas de proyecto o las señaladas
por la Residencia de Obra a través de la Supervisión, en cada periodo
de los pactados en el contrato, durante la vigencia del mismo.

Para electos de pago, se estimarán una vez que se encuentren

realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECÍFICOS
( ) Canalón de lámina galvanizada
calibre 18
 de 60 a 90 cm. de desarrollo
$/m.

F.01. ( ) Bonificación por elevación de lámina.- El costo directo incluye:

la mano de obra para la elevación de las láminas, a partir de siete
metros de altura del nivel del piso, acarreos adicionales,
limpieza final y andarríos; el equipo y herramientas necesarios
para la elevación del material, señalamientos y protecciones.

La unidad de medida será el metro cuadrado por metro adicional

de altura después de siete (7) metros con una aproximación de dos
dígitos.

Para cuantificar, se medirá la superficie de las láminas elevadas en el

sitio de los trabajos, dentro de las líneas de proyecto o las señaladas
por la Residencia de Obra a través de la Supervisión, en cada periodo
de los pactados en el contrato, durante la vigencia del mismo.
 Para efectos de pago, se estimarán una vez que se encuentren
realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECÍFICOS

) Lámina de fibra-cemento hidráulico

tipo:
) Arquitectónica $/m2 adicional
) Estructural $/m2 adicional
) Ondulada estándar de 6 $/m2 adicional
ondas
$/m2 adicional
) Ondulada curva de 6
ondas $/m2 adicional

) Rural

) Lámina metálica galvanizada clase "C" tipo:

) Ondulada en calibres entre 18 y $/m2 adicional
28
$/m2 adicional
) Trapezoidal con calibres entre 18
y 28 $/m2 adicional

) Rectangular con calibres entre 18 $/m2 adicional

y 28
) Estructural con calibres entre 18
y 28

) Lámina metálica píntro.

) Lisa con calibres entre 24 y 26 $/m2 adicional
) Ondulada con calibres entre 22 y $/m2 adicional
26
$/m2 adicional
) Trapezoidal con calibres entre 22
y 26

) Lámina metálica zintro

 ) Lisa con calibres 24 y 28 $/m2 adicional
) Ondulada con calibres entre 24 y $/m2 adicional
28
$/m2 adicional
) Trapezoidal con calibres entre 24
y 26

F.05. ( ) Bonificación por elevación de accesorios para techados laminares-

El costo directo incluye: la mano de obra para la elevación de los
accesorios a partir de siete (7) metros, acarreos adicionales, limpieza
final y andamios; el equipo y herramientas necesarios para la elevación
de los accesorios, señalamientos y protecciones.

La unidad de medida será la pieza elevada por cada metro adicional

de altura después de siete (7) metros con aproximación de dos dígitos.

Para cuantificar, se contarán los accesorios instalados en el sitio de los

trabajos, dentro de las lineas de proyecto o las señaladas por la
Residencia de Obra a través de la Supervisión, en cada período de los
pactados en el contrato, durante la vigencia del mismo.
 Para efectos de pago, se estimarán una vez que se encuentren
realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECÍFICOS

) Accesorios de fibra-cemento hidráulico tipo:

) Esquineros, caballetes tapas y terminales $/pza.-m
adicional

) Accesorios metálicos galvanizados

) Caballetes varios $/pza.-m
adicional

F. 04. ( ) Suministro y colocación de domo- El costo directo incluye: el

suministro del domo, herrajes, soldadura elementos para su fijación
y materiales de menor consumo; la mano de obra para colocación
y ajuste, maquinado, trazo y nivelación, acarreo libre horizontal y/
o vertical, preparación del lugar de su fijación, fijación y limpieza; el
equipo y herramientas necesarias para la correcta ejecución del trabajo.

La unidad de medida será la

pieza.

Para cuantificar, deben contarse el número de piezas colocadas en el

sitio de los trabajos, dentro de las líneas de proyecto o las señaladas
por la Residencia de Obra a través de la Supervisión, en cada período
de los pactados en el contrato, durante la vigencia del mismo.

Para efectos de pago, se estimarán una vez que se encuentren

realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.
 CONCEPTOS ESPECÍFICOS

) Suministro y colocación de domo de diversos dimensiones

y materiales
$/pza.

F.05. ( ) Suministro y colocación de casetas multipanel y de lámina pintro

para aulas prefabricadas.- El costo directo costo directo incluye:
el suministro de los materiales tales como láminas, elementos y
pernos de sujeción y materiales de menor consumo; la mano de
obra para colocación del andamiaje, pasillos, acarreo libre horizontal
y/o vertical, elevación hasta una altura de cuatro (4) metros de
entrepiso cortes, fijación, sellado y limpieza; el equipo y herramienta
necesarios para la correcta ejecución del trabajo.

La unidad de medida será el metro cuadrado de área efectiva cubierta,

con aproximación de dos (2) decimal
Para cuantificar, se medirán las áreas efectivas cubiertas en el
sitio de los trabajos, dentro de las líneas de proyecto y/o las señaladas
por la Residencia de Obra a través de la

Supervisión, en cada período de los pactados en el contrato, durante

la vigencia del mismo.
Para efectos de pago, se estimarán una vez que se encuentren
realizados los trabajos que forman el concepto en cuestión. Y haber
sido aprobados por la Residencia de Obra a través de la Supervisión.

CONCEPTOS ESPECIFICOS

Casetas de Mullipanel y de lámina Pintro, para aulas,

oficinas o bodegas de diferentes formas y dimensiones.
$/m
la separación de las vigas puede darse en razón de la medida de la lámina en
sentido ortogonal a la estructura principal.

la función de la lámina es:

 Mejorar rendimiento de los procesos constructivos.
 Asegurar la calidad del sistema por usar materiales industrializados
con calidad estandarizada.
 Integrar las ventajas de los materiales modernos industrializados.
 No requerir cimbra para por lo que bajan tiempos de construcción.
 Asilar térmicamente
 Mejorar la presentación del edificio, sin necesidad de falsos plafones.
 El trabajo se divide en 3 etapas:

1) Coloc. De vigas o armaduras , lo cual forma parte de la cuadrilla de Paileria,

que habilitan y arman la estructura principal del edificio.
donde se coloca una madrina o viga , la cual está en sentido transversal
( lado corto). y que descansan en intervalos de 3 a 6.0 m. por dejarse en sitio
y no retirarse se llama sistema de cimbra perdida y prefabricado.

Este paso requiere que las vigas tengan tratamiento anti-corrosión ya que
serán parte de la estructura principal de la construcción.
En algunos casos se puede colocar en estructuras de concreto armado,
implicando que al colar las trabes se ahoguen en ella anclas de acero que
permitan soldar las vigas que reciben a las láminas.

2.- coloc. Da lamina

Se colocan de abajo hacia arriba en sentido contrario a la pendiente, y empezando

de lado entero hacia los recortes.

Las láminas se fijan con pijas punta de broca o de acero galvanizado que traen
empaque se hule-plástico para sellar de humedad y filtraciones al interior.

Se realiza en un solo movimiento perforando con taladros y fijando la lámina al

mismo tiempo. Anteriormente se perforaba con broca delgada la estructura metálica
y después se abocardaba con broca más gruesa, esta debería ser menor que la pija
de fijación para que hubiera fijación firme y segura a la estructura, se colocaba
rondana para aumentar el área de contacto y se añadía rondana de plástico o
empaque esto se hacía en varios movimientos, que actualmente se ha resumido en
un movimiento usando pijas punta de broca

En caso de ser techumbre de varias aguas se llega al caballete y se colocan las

piezas de conexión y accesorios para proteger las uniones.
3.- Por último, se sellan las uniones y perforaciones con sellador en pasta o tubo
para juntas en movimiento, ya que las láminas al calentarse con el soleamiento se
expanden y contraen por el calor agrietando otro tipo de sellos.

Recordemos que en el caso de las cubiertas de lámina están preparadas para

realizar dicho trabajo con la sección DEL TROQUELADO.

Nave industrial con lamina

metálica y acrílico en
perímetro
para generar iluminación
natural.
 aspecto de una construcción de
Santiago calatrava, donde intercalan
lámina metálica con policarbonato
para generar iluminación natural.

FUNCION

la TECHUMBRE de lámina tiene como principal función transmitir las cargas propias
a través de las bajadas de cargas, para que quede de acuerdo al proyecto
( incluidas las aguas pluviales). Y mantener las condiciones de estabilidad
estructural.

 o más comúnmente se usa en techumbres inclinadas para azotea, incluso en

naves industriales de gran altura
UNIDAD
La unidad en que se mide, paga y registra avance del proceso para este
trabajo es el M2..
DAR CLICK AL URL

VIDEO SOBRE EL TEMA DE laminado en naves industriales

https://www.youtube.com/watch?v=Cr6YV3kCtNs
