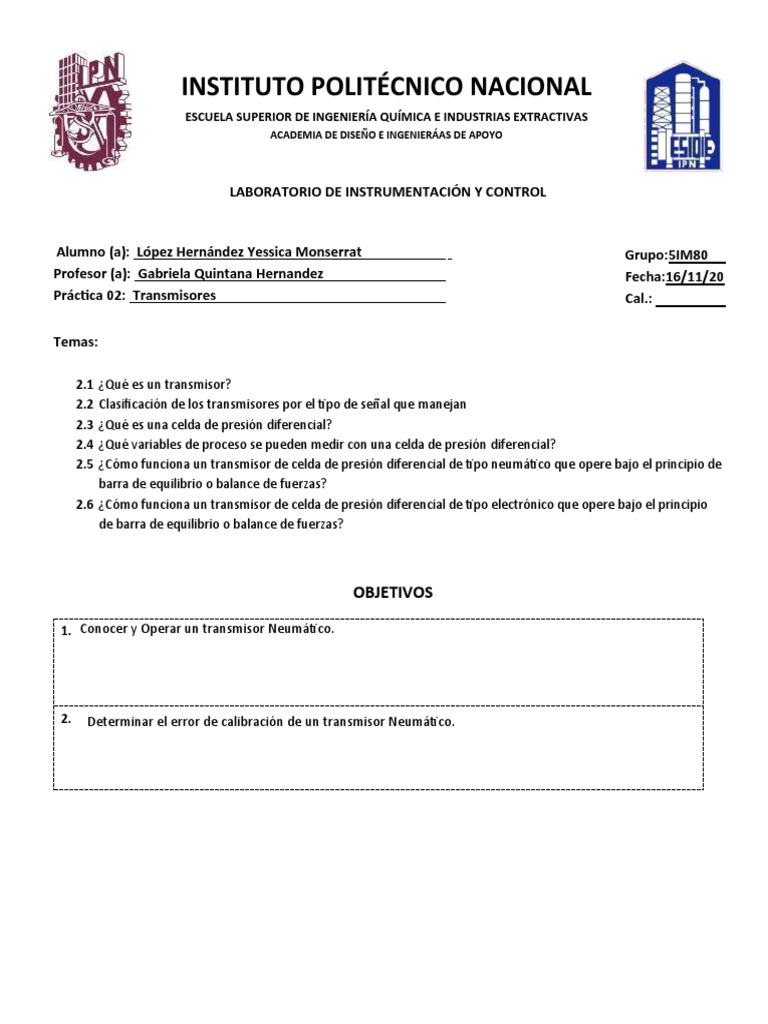

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA QUÍMICA E INDUSTRIAS EXTRACTIVAS

ACADEMIA DE DISEÑO E INGENIERÁAS DE APOYO

LABORATORIO DE INSTRUMENTACIÓN Y CONTROL

Alumno (a): López Hernández Yessica Monserrat Grupo:5IM80

Profesor (a): Gabriela Quintana Hernandez Fecha:16/11/20
Práctica 02: Transmisores Cal.:

Temas:

2.1 ¿Qué es un transmisor?

2.2 Clasificación de los transmisores por el tipo de señal que manejan
2.3 ¿Qué es una celda de presión diferencial?
2.4 ¿Qué variables de proceso se pueden medir con una celda de presión diferencial?
2.5 ¿Cómo funciona un transmisor de celda de presión diferencial de tipo neumático que opere bajo el principio de
barra de equilibrio o balance de fuerzas?
2.6 ¿Cómo funciona un transmisor de celda de presión diferencial de tipo electrónico que opere bajo el principio
de barra de equilibrio o balance de fuerzas?

OBJETIVOS

1. Conocer y Operar un transmisor Neumático.

2. Determinar el error de calibración de un transmisor Neumático.

 INTRODUCCIÓN

Los transmisores son instrumentos que captan la variable de proceso y la transmiten a distancia a
un instrumento receptor indicador, registrador, controlador o combinación de estos. Existen varios
tipos de señales de transmisión: neumáticas, electrónicas, digitales, hidráulicas y telemétricas.
Según el tipo de señal se clasificarán los transmisores.

 TRANSMISORES NEUMÁTICOS
Los transmisores neumáticos generan una señal neumática variable linealmente de 3 a 15 psi para
el campo de medida de 0-100% de la variable.

Existen varias configuraciones posibles

basándose todas ellas en un sistema tobera –
obturador, mediante el cual se regula la
presión de la señal de salida. El movimiento
del obturador, dejando más sección de la
tobera libre o menos, nos determina la
presión de salida, así sólo queda regular el
movimiento de éste en función de la señal de
entrada.

 TRANSMISORES ELECTRÓNICOS
Los transmisores electrónicos generan una señal estándar de 4-20 mA c.c. A veces esta señal de
salida es sustituida por un voltaje de 1-5V, si existen problemas de suministro electrónico. Así
cualquier señal captada se podrá transmitir en forma de señal eléctrica estableciendo una relación,
a ser posible lineal, entre el valor de la variable recibida y el de corriente saliente.

 TRANSMISORES DIGITALES
Los transmisores digitales emiten una señal digital, que consiste en una serie de impulsos (señal de
muy pequeña duración) en forma de bits. Cada bit consistirá en dos signos, el 0 y el 1, que
corresponden al paso o no de corriente. Así según el número de bits que tengamos podremos
codificar diferente número de niveles, mayor a más bits. Así al tener un mayor número de niveles
de señal de salida mejor será la resolución al poder representar niveles de la de entrada más
próximos, suponiendo una relación lineal entre ambas variables en todo el campo de medida. La
principal ventaja de este tipo de transmisor es que su señal de salida puede ser recibida
directamente por un procesador.
 CELDA DE PRESIÓN DIFERENCIAL

La celda de presión es una cámara sellada que puede ser presurizada a 138 bar (2000 psi) en un
rango de temperatura de -10 °C a 150 °C. Puede utilizarse tanto en un modo de autopresurización,
en el que la presión se genera por la volatilidad de la muestra, como aplicando una presión externa,
normalmente con un tanque de alta presión que contiene aire o gas nitrógeno. Los sensores de
presión diferencial están pensados para realizar la medida de presión entre ambos puntos, de tal
forma que ha de contar necesariamente con dos tomas de presión.
Las dos tomas de presión convergen en una salida eléctrica, empleando una lógica de comparación
entre ambos puertos de presión, por lo que tendremos un valor de tensión positivo según sea el
incremento de presión o negativo, según sea el decremento de presión, de una toma respecto a la
otra.

TRANSMISOR DE EQUILIBRIO DE MOVIMIENTOS

El transmisor de equilibrio de movimientos

compara el movimiento del elemento de
medición asociado al obturador con un fuelle de
realimentación de la presión posterior de la
tobera. El conjunto se estabiliza según la
diferencia de movimientos alcanzando siempre
una posición de equilibrio tal que existe una
correspondencia lineal entre la variable y la
señal de salida. Hay que señalar que, en este tipo de transmisores, las palancas deben ser livianas,
pero bastante fuertes para que no se doblen.

Estos instrumentos se utilizan, en particular, en la transmisión de presión y temperatura donde los

elementos de medida tales como tubos Bourdon, manómetros de fuelle, elementos de temperatura
de bulbo y capilar son capaces de generar un movimiento amplio.

TRANSMISOR DE EQUILIBRIO DE FUERZAS:

En la imagen puede verse que el

elemento de medición ejerce una
fuerza en el punto A sobre la palanca
AC que tiene su punto de apoyo en
D. Cuando aumenta la fuerza
ejercida por el elemento de
medición, la palanca AC se
desequilibra, tapa la tobera, la
presión aumenta y el diafragma
ejerce una fuerza hacia arriba
alcanzándose un nuevo equilibrio. Hay que señalar, como se ha dicho, que en este transmisor los
movimientos son inapreciables.
TRANSMISORES ELECTRÓNICOS DE EQUILIBRIO DE FUERZAS:

En este instrumento el elemento mecánico de medición (tubo Bourdon, espiral, fuelle...) ejerce una
fuerza sobre una barra rígida del transmisor.
Para cada valor de la presión, la barra adopta una posición determinada excitándose un transductor
de desplazamiento tal como un detector de inductancia, un transformador diferencial o bien un
detector fotoeléctrico. Un circuito oscilador asociado con cualquiera de estos detectores alimenta
una unidad magnética y la fuerza generada reposiciona la barra de equilibrio de fuerzas. Se
completa así un circuito de realimentación variando la corriente de salida en forma proporcional al
intervalo de presiones del proceso.

TRANSMISOR DE EQUILIBRIO DE FUERZAS CON DETECTOR FOTOELÉCTRICO:

La barra rígida tiene en su extremo una ventanilla ranurada que interrumpe total o parcialmente un
rayo de luz que incide en una célula fotoeléctrica de dos elementos. Esta célula forma parte de un
circuito de puente de Wheatstone auto equilibrado y, por lo tanto, cualquier variación de presión
que cambie la barra de posición, moverá la ventana ranurada y desequilibrará el puente. La señal
diferencial que se produce en los dos elementos de la célula es amplificada y excita un servomotor.
Éste, al girar, atornilla una varilla roscada la cual comprime un resorte de realimentación que a su
vez aprieta la barra de equilibrio de fuerza con una fuerza tal que compensa la fuerza desarrollada
por el elemento de presión. De este modo, el sistema se estabiliza en una nueva posición de
equilibrio.
 DATOS EXPERIMENTALES
# LREGLA LT LT
(cm) (u.a) (cm)
0
45 8 40
1
0
40 7.3 36.5
2
0
35 6.2 31
3
0
30 5.4 27
4
0
25 4.4 22
5
0
20 3.45 17.25
6
0
15 2.6 13
7

Conversiones Observaciones

50 cm−10 u . a
x−¿

50 cm−10 u . a Conclusiones
x−4.4 u . a

50 cm(4.4 u . a)
x=
10 u . a

x=22 cm
