Elementos de transmisión de potencia

Poleas y correas

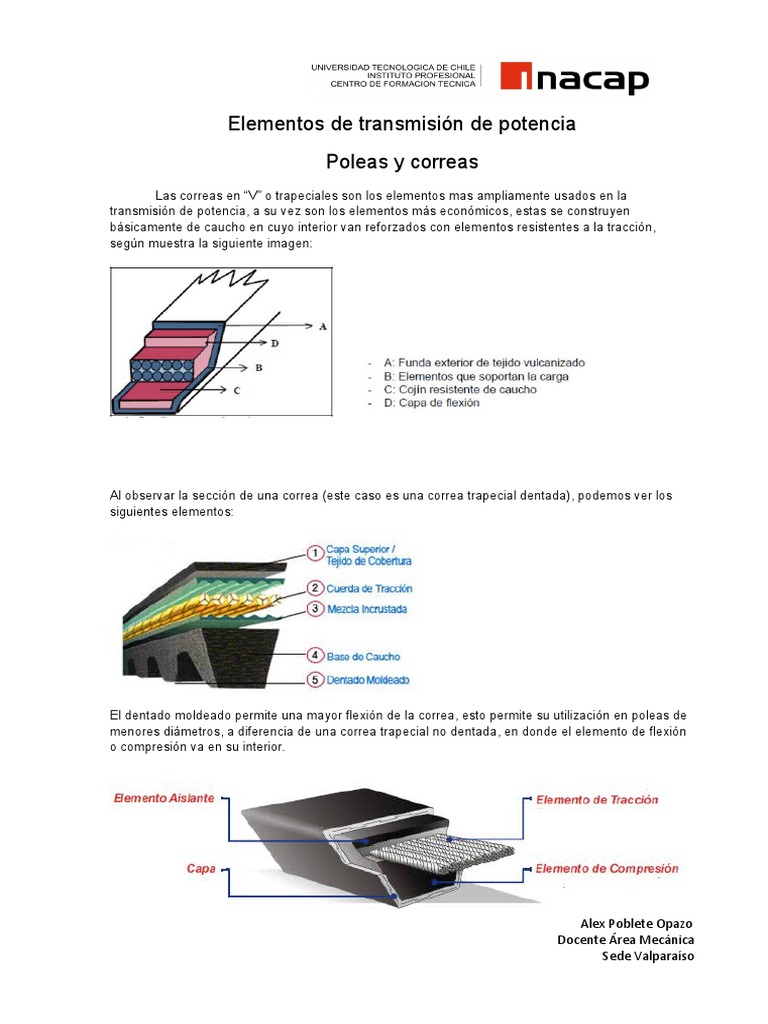

Las correas en “V” o trapeciales son los elementos mas ampliamente usados en la
transmisión de potencia, a su vez son los elementos más económicos, estas se construyen
básicamente de caucho en cuyo interior van reforzados con elementos resistentes a la tracción,
según muestra la siguiente imagen:

Al observar la sección de una correa (este caso es una correa trapecial dentada), podemos ver los
siguientes elementos:

El dentado moldeado permite una mayor flexión de la correa, esto permite su utilización en poleas de
menores diámetros, a diferencia de una correa trapecial no dentada, en donde el elemento de flexión
o compresión va en su interior.

Alex Poblete Opazo

Docente Área Mecánica
Sede Valparaíso
 Identificación de correas
La identificación, designación o codificación de las correas trapeciales esta determinada por
una letra y un número, la letra indica la sección transversal de la correa (la cual tiene medidas
determinadas de ancho, alto y ángulo), y el número representa el largo de la correa (que se debe
verificar en datos de tablas), el largo determinado por codificación se debe aproximar a largo L que se
calcula por formulas. Es muy probable que la correa seleccionada (por datos de tablas) tenga un largo
diferente de L calculado, por lo cual se debe ajustar la distancia entre centros A de las poleas.

A continuación se indican las dimensiones normalizadas mas comunes para las secciones de correas.

SECCION ESTRECHA (38° entre flancos)

SECCION EUROPEA (38° entre flancos)

Alex Poblete Opazo

Docente Área Mecánica
Sede Valparaíso
Tabla de designación y longitud de correas para secciones convencionales
CODIGO LONGIT CODIGO LONGIT CODIGO LONGIT CODIGO LONGITU CODI LONGI
CORREA UD CORRE UD CORRE UD CORRE D GO TUD
PRIMITI A PRIMITI A PRIMITI A PRIMITIV CORR PRIMIT
VA VA VA A EA IVA
(mm) (mm) (mm) (mm) (mm)
A 26 690 B 35 932 C 51 1347 D 120 3117 E 4656
180
A 28 741 B 38 1008 C 60 1576 D 128 3320 E 5037
195
A 31 817 B 42 1110 C 68 1779 D 144 3727 E 5418
210
A 33 875 B 46 1211 C 75 1957 D 158 4082 E 6109
240
A 35 919 B 48 1265 C 81 2109 D 162 4184 E 6871
270
A 38 995 B 51 1338 C 85 2211 D 173 4463 E 7633
300
A 42 1097 B 53 1395 C 90 2338 D 180 4641 E 8395
330
A 46 1200 B 55 1440 C 96 2490 D 195 5022 E 9157
360
A 48 1251 B 57 1500 C 105 2719 D 210 5386 E 9919
390
A 51 1325 B 60 1567 C 112 2897 D 240 6102 E 10681
420
A 53 1385 B 62 1620 C 120 3100 D 270 6864 E 12205
480
A 55 1427 B 64 1669 C 128 3303 D 300 7626 E 13729
540
A 57 1485 B 65 1700 C 136 3506 D 330 8388 E 15253
600
A 60 1554 B 66 1730 C 144 3710 D 360 9150 E 16777
660
A 62 1610 B 68 1770 C 158 4065 D 390 9912
A 64 1656 B 71 1846 C 162 4167 D 420 10674
A 66 1715 B 75 1948 C 173 4446 D 480 12198
A 68 1757 B 78 2030 C 180 4624 D 540 13722
A 71 1833 B 80 2079 C 195 5005 D 600 15246
A 75 1935 B 81 2100 C 210 5386 D 660 16770
A 78 2020 B 83 2160 C 240 6105
A 80 2062 B 85 2202 C 270 6867
A 85 2189 B 90 2329 C 300 7629
A 90 2316 B 93 2415 C 330 8391
A 96 2468 B 97 2507 C 360 9153
A 97 2494 B 100 2590 C 390 9915
A 105 2697 B 103 2565 C 420 10677
A 112 2875 B 105 2710

Alex Poblete Opazo

Docente Área Mecánica
Sede Valparaíso
A 120 3078 B 112 2888
A 128 3281 B 120 3091
B 128 3294
B 136 3497
B 144 3701
B 158 4055
B 162 4158
B 173 4437
B 180 4615
B 195 4996
B 210 5377
B 240 6106
B 270 6868
B 300 7630

Cálculos asociados a correas

Para efectuar los cálculos relacionados con transmisión de potencia y de movimiento se hace
necesario considerar los siguientes aspectos:

1.- Diámetros de poleas conductoras y conducidas (D1 y D2)

2.- RPM de poleas conductoras y conducidas (N1 y N2)

3.- Distancias entre centros de poleas. (A)

4.- Secciones de correas. (A, B, C, D, E, Z, 3VX, 5VX, etc.)

Alex Poblete Opazo

Docente Área Mecánica
Sede Valparaíso
5.- Longitudes de correas. (L)

La relación de transmisión (i) entre poleas está compuesta por la siguiente igualdad:

Donde:

N1= RPM de polea conductora

N2= RPM de polea conducida

D1= Diámetro de polea conductora

D2= Diámetro de polea conducida

Longitud de correas

Para el cálculo de longitud de correas se utiliza la siguiente formula:

Donde:

L= Longitud de la correa expresada en mm

A= Distancia teórica entre centros de las poleas en mm

D= Polea de mayor diámetro en mm

d= Polea de menor diámetro en mm

Alex Poblete Opazo

Docente Área Mecánica
Sede Valparaíso
Formula para correas que se cruzan:

La distancia entre centros real en las poleas de una máquina se da por la tensión
normal de una correa y su longitud normalizada, esto permite proyectar la tensión adecuada
para lograr el óptimo ajuste de la correa.

Para el cálculo de la distancia entre centros real de poleas se utiliza la siguiente formula:

A= Distancia entre centros real

L= Longitud de la correa

D= Polea de mayor diámetro

d= Polea de menor diámetro

Otra formula para cálculo de distancia entre centros real es:

Donde: y
