Módulo 8

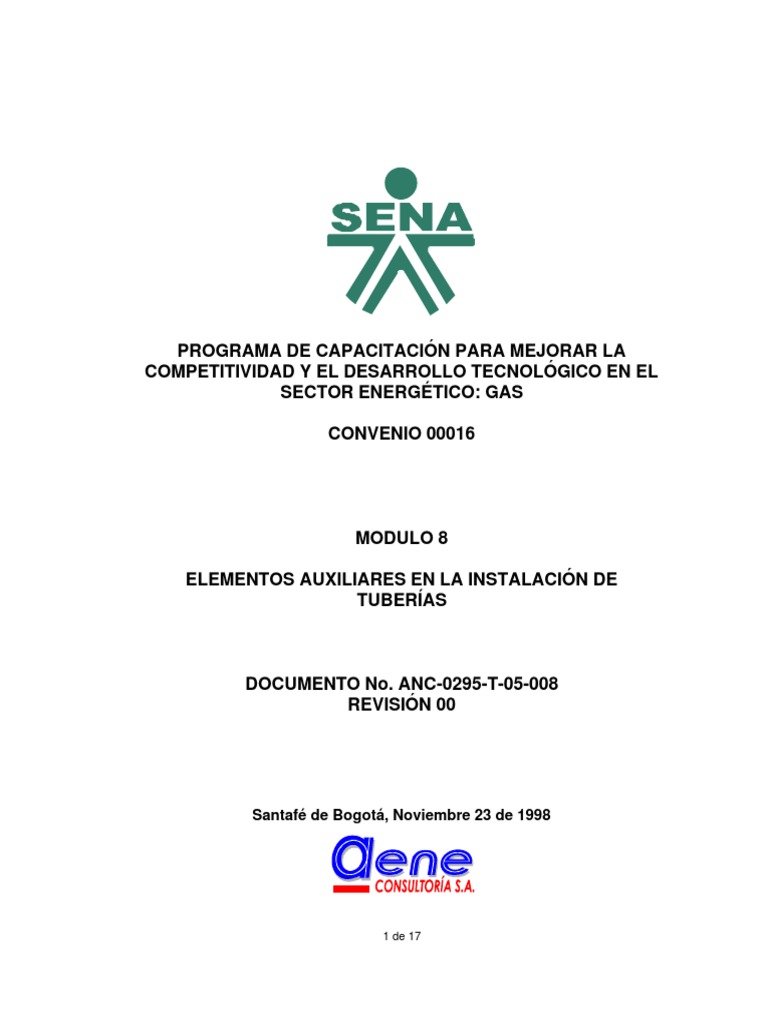

PROGRAMA DE CAPACITACIÓN PARA MEJORAR LA
COMPETITIVIDAD Y EL DESARROLLO TECNOLÓGICO EN EL

SECTOR ENERGÉTICO: GAS
CONVENIO 00016
MODULO 8
ELEMENTOS AUXILIARES EN LA INSTALACIÓN DE

TUBERÍAS
DOCUMENTO No. ANC-0295-T-05-008

REVISIÓN 00
Santafé de Bogotá, Noviembre 23 de 1998
1 de 17
SERVICIO NACIONAL DE APRENDIZAJE “SENA” Documento No. ANC-0295-T-05-008
Convenio 0016: Programa de capacitación para mejorar la competitividad y el desarrollo
tecnológico en el sector energético: GAS
Elementos auxiliares en la instalación de tuberías Rev.: 00
Módulo 8 Fecha: 23-11-98
TABLA DE CONTENIDO
8.1 OBJETIVO....................................................................................... 5
8.2 ELEMENTOS DE COMPETENCIA.................................................. 5
8.3 CRITERIOS DE DESEMPEÑO ....................................................... 6
8.4 EVALUACIÓN DE COMPETENCIAS .............................................. 6
8.5 CONSIDERACIONES GENERALES PARA LA INSTALACIÓN DE
TUBERÍAS ...................................................................................... 6
8.6 SOPORTES DE TUBERÍAS ............................................................ 8
8.7 ELEMENTOS DE SUJECIÓN DE SOPORTES A MUROS DE
CONCRETO ................................................................................. 13
8.8 PASAMUROS................................................................................ 14
8.8.1 Pasamuros de fachada ................................................................. 15
8.8.2 Pasamuros interiores a la vista ..................................................... 16
8.8.3 Pasamuros de techo ..................................................................... 16
8.9 NORMAS APLICABLES ................................................................ 16
8.10 MÉTODOS PEDAGÓGICOS ......................................................... 17
8.11 BIBLIOGRAFÍA.............................................................................. 17
2 de 17
LISTA DE FIGURAS
Figura 8.1 Tipos de soportes de tuberías ....................................................10

Figura 8.2 Tipos de soportes para tuberías ................................................11
Figura 8.3 Tipos de soportes ......................................................................12
Figura 8.4 Material dieléctrico .....................................................................13
Figura 8.5 Perno expansible de anclaje ......................................................14
Figura 8.6 Pasamuros ................................................................................15
3 de 17
LISTA DE TABLAS
Tabla 8.1 Materiales y separación máxima de los dispositivos de sujeción

de las tuberías instaladas a la vista en tramos rectos. ...................7
Tabla 8.2 Fijación de tuberías aéreas ...........................................................8
4 de 17
MODULO 8
ELEMENTOS AUXILIARES EN LA INSTALACIÓN DE
TUBERÍAS
8.1 OBJETIVO
El objetivo de este módulo es dar una visión clara al Aspirante a Instalador

Domiciliario de Gas sobre los diferentes tipos de soportería y elementos
auxiliares para la instalación de la tubería, así como sus aplicaciones, para
que posteriormente en la vida profesional, seleccione los elementos
indispensables para la ejecución de la instalación conforme a las
especificaciones técnicas requeridas, ajustados a la normatividad técnica y
dentro de los cánones de calidad y seguridad.
Finalizado este módulo, el Aspirante será capaz de seleccionar la soportería

adecuada requerida para la instalación de la tubería.
8.2 ELEMENTOS DE COMPETENCIA
• Definir y seleccionar los soportes requeridos en la instalación de gas

domiciliario
• Realizar el trabajo de la instalación de los soportes requeridos para la

correcta instalación de la tubería
• Conocer y aplicar los cuidados referentes al aislamiento de la tubería para

prevenir el par galvánico
• Identificar e interpretar la simbología relacionada con la soportería
• Realizar la preparación y demarcación del área para la instalación de la

soportería
5 de 17
8.3 CRITERIOS DE DESEMPEÑO
• Los soportes son seleccionados por el Estudiante, conforme el diámetro

de la tubería instalada
• La herramienta y equipo requerido son seleccionados por el Estudiante

conforme a los requerimientos y labores a ejecutar
• La alineación donde se ubicará la soportería seleccionada por el

Estudiante, permite la optimización de recursos, tiempos y se ajusta a las
especificaciones técnicas y normatividad vigente
• Los soportes son anclados por el Estudiante, verificando que estos

queden bien instalados
8.4 EVALUACIÓN DE COMPETENCIAS
• Los soportes seleccionados por el Estudiante cumplen las

especificaciones técnicas y se ajustan a la normatividad vigente
• Los materiales, accesorios, herramientas y equipos son seleccionados y

manipulados por el Estudiante, permitiendo la optimización de tiempo y
costos
• Los soportes ejecutados por el Estudiante tienen el aval del Instructor
8.5 CONSIDERACIONES GENERALES PARA LA INSTALACIÓN DE

TUBERÍAS
Existen elementos que se intercalan en las tubería para unir tramos, efectuar
cambios de dirección, ramificaciones y reducciones, entre otros. Estas piezas
se fabrican de diversos materiales como el acero, cobre, latón o bronce, de
forma que sean compatibles con el material de la tubería a conectar.
Todas las uniones en las que se aplican estos accesorios deben ser
totalmente herméticos y resistentes a las presiones de servicio; entre los
métodos de unión se cita:
• Soldadura: por arco, oxiacetilénica, capilar
• Compresión: unión metal – metal, brida
6 de 17
• Roscadas
La soportería se debe ubicar a una distancia máxima de conformidad con las

especificaciones de la Tabla 8.1.
En el caso de tuberías metálicas, se debe intercalar entre el tubo y la

abrazadera un material dieléctrico para evitar el contacto directo entre los
dos metales.
Para los tubos de cobre que se encuentran en el exterior, debe intercalarse

entre el tubo y la abrazadera de acero galvanizado, una protección aislante
tipo cinta adhesiva. Las separaciones se consideran entre dos soportes o
entre soportes y llave fijada a la pared.
Tabla 8.1 Materiales y separación máxima de los dispositivos de sujeción de

las tuberías instaladas a la vista en tramos rectos.
Diámetro nominal = d Separación Máxima (m)
Tubería
Mm Plg Horizontal Vertical
12,70 ½ 1,0 1,5
Rígida de cobre 19,05 ¾ 1,5 2,0
25,40 1 1,5 2,0
12,70 ½ 1,5 2,0
19,05 ¾ 2,0 3,0
Rígida de acero 25,40 1 2,0 3,0
31,75 1¼ 2,5 3,0
>31,75 >1 ¼ 3,0 4,0
9,53 3/8 1,0
12,70 ½ 1,0
Flexible de cobre Un soporte
19,05 ¾ 1,0 en cada
Flexible de aluminio piso
25,40 1 1,5
>25,40 >1 1,5
9,53 3/8 1,2 3
Tubería corrugada flexible 12,70 ½ 1,8 3

de acero 19,05 ¾ 2,5 3
25,40 1 2,5 3
7 de 17
En las tuberías de acero y cobre, es necesario proveer un dispositivo de

fijación a la entrada y salida. En los tramos curvos deben colocarse más
fijaciones que en los tramos rectos.
Se debe colocar un dispositivo de anclaje cercano a la válvula de paso de

cada artefacto. En los sitios de cambios de dirección y extremos de tuberías
de cobre deben colocarse dispositivos de fijación adicionales (abrazaderas).
En cualquier caso, en los tramos verticales debe colocarse como mínimo un

dispositivo de fijación por nivel o piso. Cuando las tuberías están instaladas
cerca al techo de las edificaciones, en el diseño y colocación de los soportes
se debe tener en cuenta las distancias mínimas que facilitan el
mantenimiento de la instalación. Se puede concluir que la separación de la
tubería a la pared, muro, placa u otra tubería debe ser mínimo un diámetro,
conforme a las especificaciones de la Tabla 8.2.
En el caso que un mismo soporte aloje tuberías de diferente diámetro,

deberán tomarse las distancias correspondientes al tubo de diámetro
superior.
Tabla 8.2 Fijación de tuberías aéreas

Distancia mínima (d)
Diámetro tubería pulgadas
Techo-pared-otro tubo
1/2 - 3/4 15 mm
Mayor 3/4 Diámetro del tubo
Fuente: NTC 2505
8.6 SOPORTES DE TUBERÍAS
Las tuberías deben ir soportadas para evitar daños, flexiones que puedan
afectar la instalación, lo cual se hace por de seguridad como por aspectos
estéticos. Un soporte apropiado para tubería debe tener una base resistente
y rígida, apoyada adecuadamente y un dispositivo regulable de rodillos que
mantenga la alineación en cualquier dirección.
Es importante evitar la fricción producida por el movimiento de la tubería en

el soporte y que todas las partes del sistema tengan la suficiente resistencia
para mantener la alineación en todo momento.
8 de 17
Los suspensores de alambre, de flejes o cintas de hierro, de madera, los

construidos con tubos pequeños y los que tienen soportes de tubo vertical no
conservan la alineación.
La dirección de la expansión de un tramo de tubería puede predeterminarse

anclando un extremo, ambos extremos o el punto medio. Los anclajes deben
sujetarse firmemente a la parte rígida y fuerte de la estructura y deben,
además unirse con seguridad al tubo, pues de no ser así, será inútil cualquier
accesorio para la absorción de la expansión y puede originar esfuerzos
severos en diferentes partes del sistema de tubería.
En la Figura 8.1, Figura 8.2 y Figura 8.3, se ilustran algunos métodos de

soporte. Las ménsulas soldadas de acero se consiguen en pesos ligero,
mediano y pesado, se pueden instalar diferentes tipos de soportes sobre las
ménsulas.
El suspensor de anillo partido puede aplicarse después de colocar la tubería

en su lugar. Un suspensor de rodillo con amortiguador de resortes, es
recomendado para servicio en el que se requiera apoyo constante y se deba
compensar el movimiento de la tubería.
Más información detallada y las dimensiones de una gran variedad de

soportes de tuberías pueden encontrarse en los catálogos de fabricantes
En el caso de tuberías metálicas, debe intercalarse entre el tubo y la

abrazadera un material dieléctrico que evite el contacto directo de los dos
metales. Ver Figura 8.4.
9 de 17
Figura 8.1 Tipos de soportes de tuberías
10 de 17
Figura 8.2 Tipos de soportes para tuberías
11 de 17
Figura 8.3 Tipos de soportes
12 de 17
Figura 8.4 Material dieléctrico
8.7 ELEMENTOS DE SUJECIÓN DE SOPORTES A MUROS DE

CONCRETO
La sujeción de los soportes para tuberías es de igual importancia que la

calidad del soporte. Por ello el anclaje de los soportes debe ser realizado con
pernos especialmente diseñados con este fin, en la Figura 8.5 se observa
uno de los elementos que suele ser utilizado para garantizar el adecuado
anclaje de los soportes al concreto.
13 de 17
Figura 8.5 Perno expansible de anclaje
El apriete de este tipo de pernos debe realizarse con el torque recomendado

ya que un sobreapriete reducirá los valores de tracción y corte garantizados
por los fabricantes.
Las puntillas de acero, alambre ni otros elementos de este tipo deben ser
utilizados en el anclaje de la soportería.
8.8 PASAMUROS
El diseño contemplado por la NTC 2505 para atravesar muros o placas,

prevé la colocación de un encamisado metálico de acuerdo con el diámetro
de la tubería instalada y sellos o aislantes en las bocas; cuya función es la de
proteger mecánicamente a aquella y evitar que el agua o eventuales fugas
de gas puedan pasar al interior. Ver Figura 8.6.
14 de 17
Tubería
Encamisado
Sello o aislante
Figura 8.6 Pasamuros
El diámetro interior de la camisa protectora deberá ser como mínimo 10 mm

mayor que el tubo que contiene. El pasamuros estará construido de los
siguientes materiales:
• Acero galvanizado
• Fibrocemento
• P.V.C.
Los pasamuros se clasifican en:
• Pasamuros de fachada
• Pasamuros interiores a la vista
• Pasamuros de techo
8.8.1 Pasamuros de fachada
Cuando el tubo de gas de la instalación receptora atraviesa el muro de

fachada de una edificación, deberá colocarse un pasamuro de fachada, el
cual tiene por objeto, proteger la tubería y evitar que las fugas de gas o agua
pasen al interior de la tubería.
15 de 17
8.8.2 Pasamuros interiores a la vista
Cuando se atraviesan distintos locales o dan al exterior y puedan estar

sujetos a las inclemencias del tiempo, los pasamuros deberán se sellados
con pasta no endurecible, a excepción cuando se atraviesan paredes de un
mismo local o dan al exterior pero están a cubierto, no se hace necesario que
el pasamuros se encuentre sellado.
8.8.3 Pasamuros de techo
Como su nombre lo indica, es el que atraviesa el techo desembocando en

locales interiores o al exterior. Algunas de las recomendaciones a observar
son:
• Si el pasamuros desemboca en locales interiores distintos, sobresaldrán

del suelo, como mínimo 10 cm y estarán sellados mediante pastas no
endurecibles
• Cuando desemboquen a espacios exteriores protegidos de la lluvia o al

mismo local, sobresaldrán del suelo 10 cm como mínimo y sus bocas
podrán quedar abiertas
• Cuando se dan a espacios exteriores no protegidos, el pasamuros debe

sobresalir 30 cm como mínimo, las bocas quedarán abiertas y el tubo
debe ir provisto de una visera protectora y soldada a su alrededor
8.9 NORMAS APLICABLES
• NTC 4128: Tubo flexible de cobre.
• NTC 332: Roscas.
• NTC 3470: Tubos de acero soldados.
• NTC 3944: Tubería rígida de cobre.
• NTC 2249: Tubo de acero al carbono.
• NTC 2505: Instalaciones domiciliarias de gas.
16 de 17
8.10 MÉTODOS PEDAGÓGICOS
La capacitación de este módulo contará con una parte teórica donde el

Aspirante a Instalador Domiciliario de gas deberá conocer los tipos de
soportes y sus características, así como las distancias permitidas, formas de
anclajes, tipos de materiales, herramientas y aislamientos empleados en los
soportes para evitar el par galvánico.
El Aspirante deberá realizar instalaciones de anclajes, y visitará a los

fabricantes de este tipo de productos a fin de obtener catálogos para afianzar
los conocimientos adquiridos.
En cuanto a las ayudas didácticas, se contará con el apoyo de las Cartillas

Instructivas del SENA, catálogos de fabricantes y adicionalmente, se deberá
tener diferentes modelos de soportería para armar y desarmar.
8.11 BIBLIOGRAFÍA
• Catálogo de CENO, Medellín
• CURSO PARA INSTALADORES AUTORIZADOS DE GAS. SEDIGAS.

España, 1.997.
17 de 17

Módulo 8

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Módulo 8

Cargado por

Copyright:

Formatos disponibles

PROGRAMA DE CAPACITACIÓN PARA MEJORAR LA

COMPETITIVIDAD Y EL DESARROLLO TECNOLÓGICO EN EL

ELEMENTOS AUXILIARES EN LA INSTALACIÓN DE

DOCUMENTO No. ANC-0295-T-05-008

Santafé de Bogotá, Noviembre 23 de 1998

Figura 8.1 Tipos de soportes de tuberías ....................................................10

Tabla 8.1 Materiales y separación máxima de los dispositivos de sujeción

El objetivo de este módulo es dar una visión clara al Aspirante a Instalador

Finalizado este módulo, el Aspirante será capaz de seleccionar la soportería

8.2 ELEMENTOS DE COMPETENCIA

• Definir y seleccionar los soportes requeridos en la instalación de gas

• Realizar el trabajo de la instalación de los soportes requeridos para la

• Conocer y aplicar los cuidados referentes al aislamiento de la tubería para

• Identificar e interpretar la simbología relacionada con la soportería

• Realizar la preparación y demarcación del área para la instalación de la

8.3 CRITERIOS DE DESEMPEÑO

• Los soportes son seleccionados por el Estudiante, conforme el diámetro

• La herramienta y equipo requerido son seleccionados por el Estudiante

• La alineación donde se ubicará la soportería seleccionada por el

• Los soportes son anclados por el Estudiante, verificando que estos

8.4 EVALUACIÓN DE COMPETENCIAS

• Los soportes seleccionados por el Estudiante cumplen las

• Los materiales, accesorios, herramientas y equipos son seleccionados y

• Los soportes ejecutados por el Estudiante tienen el aval del Instructor

8.5 CONSIDERACIONES GENERALES PARA LA INSTALACIÓN DE

• Soldadura: por arco, oxiacetilénica, capilar

• Compresión: unión metal – metal, brida

La soportería se debe ubicar a una distancia máxima de conformidad con las

En el caso de tuberías metálicas, se debe intercalar entre el tubo y la

Para los tubos de cobre que se encuentran en el exterior, debe intercalarse

Tabla 8.1 Materiales y separación máxima de los dispositivos de sujeción de

Tubería corrugada flexible 12,70 ½ 1,8 3

En las tuberías de acero y cobre, es necesario proveer un dispositivo de

Se debe colocar un dispositivo de anclaje cercano a la válvula de paso de

En cualquier caso, en los tramos verticales debe colocarse como mínimo un

En el caso que un mismo soporte aloje tuberías de diferente diámetro,

Tabla 8.2 Fijación de tuberías aéreas

8.6 SOPORTES DE TUBERÍAS

Es importante evitar la fricción producida por el movimiento de la tubería en

Los suspensores de alambre, de flejes o cintas de hierro, de madera, los

La dirección de la expansión de un tramo de tubería puede predeterminarse

En la Figura 8.1, Figura 8.2 y Figura 8.3, se ilustran algunos métodos de

El suspensor de anillo partido puede aplicarse después de colocar la tubería

Más información detallada y las dimensiones de una gran variedad de

En el caso de tuberías metálicas, debe intercalarse entre el tubo y la

Figura 8.1 Tipos de soportes de tuberías

Figura 8.2 Tipos de soportes para tuberías

Figura 8.3 Tipos de soportes

Figura 8.4 Material dieléctrico

8.7 ELEMENTOS DE SUJECIÓN DE SOPORTES A MUROS DE

La sujeción de los soportes para tuberías es de igual importancia que la

Figura 8.5 Perno expansible de anclaje

El apriete de este tipo de pernos debe realizarse con el torque recomendado

El diseño contemplado por la NTC 2505 para atravesar muros o placas,

Figura 8.6 Pasamuros

El diámetro interior de la camisa protectora deberá ser como mínimo 10 mm

Los pasamuros se clasifican en:

• Pasamuros interiores a la vista

8.8.1 Pasamuros de fachada

Cuando el tubo de gas de la instalación receptora atraviesa el muro de

8.8.2 Pasamuros interiores a la vista

Cuando se atraviesan distintos locales o dan al exterior y puedan estar

8.8.3 Pasamuros de techo
