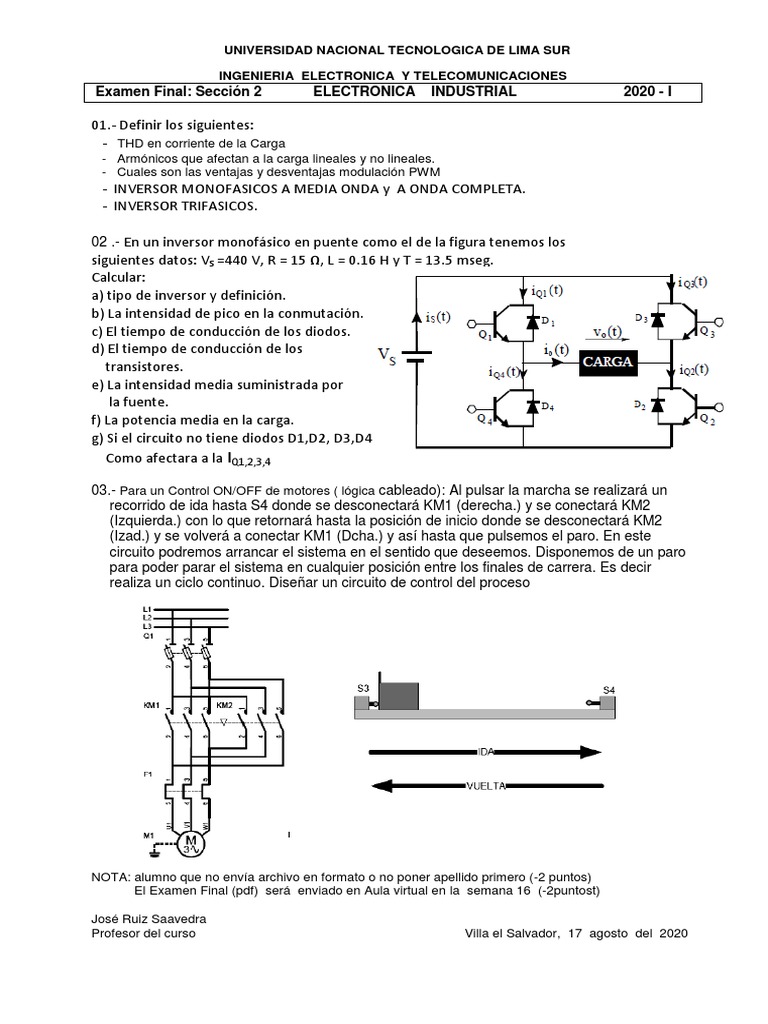

UNIVERSIDAD NACIONAL TECNOLOGICA DE LIMA SUR

INGENIERIA ELECTRONICA Y TELECOMUNICACIONES

Examen Final: Sección 2 ELECTRONICA INDUSTRIAL 2020 - I

01.- Definir los siguientes:

- THD en corriente de la Carga
- Armónicos que afectan a la carga lineales y no lineales.
- Cuales son las ventajas y desventajas modulación PWM
- INVERSOR MONOFASICOS A MEDIA ONDA y A ONDA COMPLETA.
- INVERSOR TRIFASICOS.

02 .- En un inversor monofásico en puente como el de la figura tenemos los

siguientes datos: VS =440 V, R = 15 Ω, L = 0.16 H y T = 13.5 mseg.
Calcular:
a) tipo de inversor y definición.
b) La intensidad de pico en la conmutación.
c) El tiempo de conducción de los diodos.
d) El tiempo de conducción de los
transistores.
e) La intensidad media suministrada por
la fuente.
f) La potencia media en la carga.
g) Si el circuito no tiene diodos D1,D2, D3,D4
Como afectara a la IQ1,2,3,4

03.- Para un Control ON/OFF de motores ( lógica cableado): Al pulsar la marcha se realizará un
recorrido de ida hasta S4 donde se desconectará KM1 (derecha.) y se conectará KM2
(Izquierda.) con lo que retornará hasta la posición de inicio donde se desconectará KM2
(Izad.) y se volverá a conectar KM1 (Dcha.) y así hasta que pulsemos el paro. En este
circuito podremos arrancar el sistema en el sentido que deseemos. Disponemos de un paro
para poder parar el sistema en cualquier posición entre los finales de carrera. Es decir
realiza un ciclo continuo. Diseñar un circuito de control del proceso

NOTA: alumno que no envía archivo en formato o no poner apellido primero (-2 puntos)
El Examen Final (pdf) será enviado en Aula virtual en la semana 16 (-2puntost)

José Ruiz Saavedra

Profesor del curso Villa el Salvador, 17 agosto del 2020
