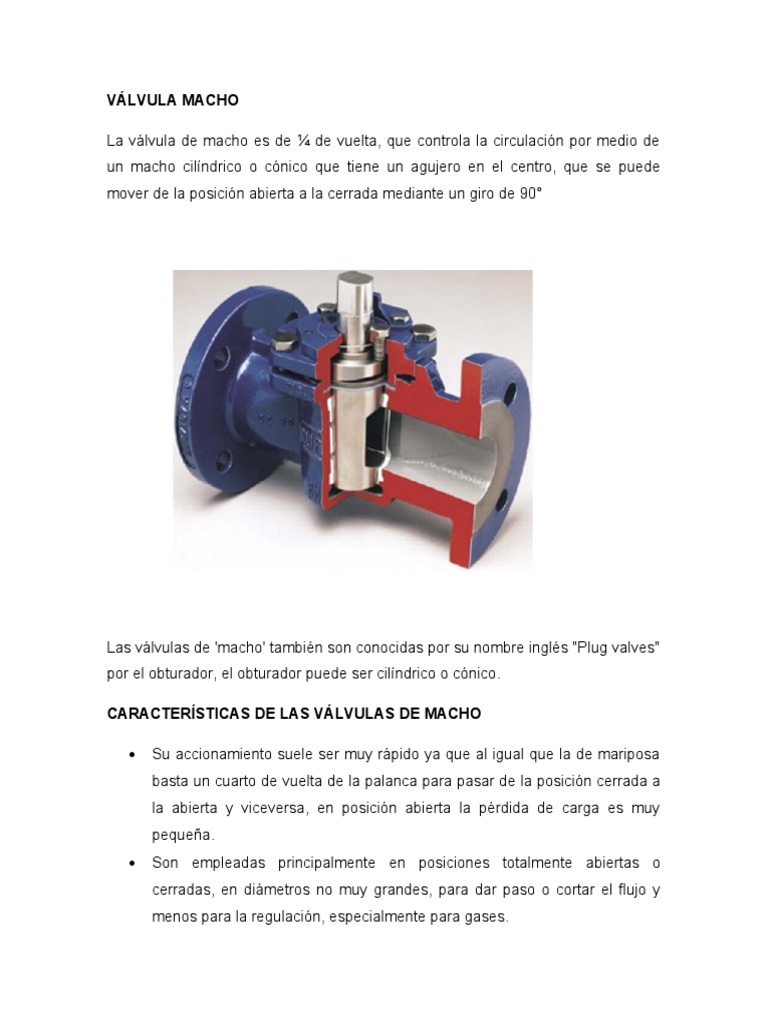

VÁLVULA MACHO

La válvula de macho es de ¼ de vuelta, que controla la circulación por medio de

un macho cilíndrico o cónico que tiene un agujero en el centro, que se puede
mover de la posición abierta a la cerrada mediante un giro de 90°

Las válvulas de 'macho' también son conocidas por su nombre inglés "Plug valves"
por el obturador, el obturador puede ser cilíndrico o cónico.

CARACTERÍSTICAS DE LAS VÁLVULAS DE MACHO

 Su accionamiento suele ser muy rápido ya que al igual que la de mariposa

basta un cuarto de vuelta de la palanca para pasar de la posición cerrada a
la abierta y viceversa, en posición abierta la pérdida de carga es muy
pequeña.
 Son empleadas principalmente en posiciones totalmente abiertas o
cerradas, en diámetros no muy grandes, para dar paso o cortar el flujo y
menos para la regulación, especialmente para gases.
  Se fabrican de Hierro, hierro dúctil, acero al carbono, acero inoxidable,
aleación 20, monel, Níquel, hastelloy.
 Tienen sobre éstas las ventajas de su gran rapidez de accionamiento y de
su mayor hermetismo y se aplican pues, en diámetros nunca grandes, para
dar paso o cortar el flujo, para regulación del caudal se usan menos, y
especialmente para gases.
 Se utilizan universalmente en líneas de aire comprimido y poco frecuente
para vapor o agua.

RECOMENDADA PARA

 Servicio con apertura total o cierre total.

 Para accionamiento frecuente.

 Para baja caída de presión a través de la válvula.

 Para resistencia mínima a la circulación.

 Para cantidad mínima de fluido atrapado en la tubería

APLICACIONES

 Servicio general, pastas semilíquidas, líquidos, vapores, gases, corrosivos.

VENTAJAS

 Alta capacidad.
 Bajo costo.
 Cierre hermético.
 Funcionamiento rápido.

DESVENTAJAS

 Requiere alta torsión (par) para accionarla.

 Desgaste del asiento.
  Cavitación con baja caída de presión.

VALVULA CHECK

Las válvulas anti-retorno, también llamadas válvulas de retención, válvulas uniflujo

o válvulas check, tienen por objetivo cerrar por completo el paso de un fluido en
circulación bien sea gaseoso o líquido en un sentido y dejar paso libre en el
contrario, tiene la ventaja de un recorrido mínimo del disco u obturador a la
posición de apertura total.

Se utilizan cuando se pretende mantener a presión una tubería en servicio y poner

en descarga la alimentación, el flujo del fluido que se dirige desde el orificio de
entrada hacia el de utilización tiene el paso libre, mientras que en el sentido
opuesto se encuentra bloqueado. También se las suele llamar válvulas
unidireccionales.

Las válvulas anti-retorno son muy utilizadas en tuberías conectadas a sistemas de

bombeo para evitar golpes de ariete, principalmente en la línea de descarga de la
bomba.

Existen válvulas Check tipo columpio o retención, que son utilizadas mayormente
para fluidos como agua, gas o aceite están diseñadas para cerrar el paso de un
fluido que se encuentre en circulación se usan generalmente en sistemas de
bombeo disponibles en diferentes materiales como hierro, acero fundido y acero
inoxidable con extremos roscados, soldables y bridados en medidas desde 1/4 de
pulgada hasta 3 pulgadas.

Algunos de los usos de valvulas check o retención, instalación en bombas de agua

residuales, Alimentación en lineas de trapas de vapor, sistemas de bombeo para
generar electricidad en presas.
VÁLVULA DE COMPUERTA

Es un tipo de válvula que posee una compuerta o cuchilla, accionada por un

vástago para abrir, cerrar o regular el flujo del líquido o gas que pasa por el orificio
de paso que se encuentra en el cuerpo de la válvula.

CARACTERÍSTICAS DE LAS VÁLVULAS DE COMPUERTA

 Las válvulas de compuerta se utilizan principalmente para dejar pasar o no

un fluido (ON-OFF), por su diseño no se deben usar para por lo que deben
estar totalmente abiertas o cerradas para el asiento y la cuña no se
desgasten por el fluido y su presión.
 Son utilizadas en servicio general, aceites y petróleo, gas, aire, pastas
semilíquidas, líquidos espesos, vapor, gases y líquidos no condensables,
líquidos corrosivos.
 Se fabrican de Bronce, acero al carbón fundido, acero inoxidable, Hierro,
acero forjado, PVC, CPVC con extremos roscados, bridados, soldables a
tope (butt Weld), soldables a caja (socket Weld). Pueden ser operadas
además de con un volante, con un operador de engranes, y actuadores
neumáticos y eléctricos.

VENTAJAS Y DESVENTAJAS DE LAS VÁLVULAS DE COMPUERTA

VENTAJAS

 Alta capacidad.
 Cierre hermético.
 Bajo costo.
 Diseño y funcionamiento sencillos.
 Poca resistencia a la circulación.

DESVENTAJAS

 Control deficiente de la circulación.

 Se requiere mucha fuerza para accionarla.
  Produce cavitación con baja caída de presión.
 Debe estar abierta o cerrada por completo.
 La posición para estrangulación producirá erosión del asiento y del disco.

VALVULA DE BOLA

Es un tipo de válvula que posee una bola taladrada de lado a lado que abre, cierra
u obstruye en forma parcial el flujo, pueden tener dos o tres vías.

CARACTERÍSTICAS DE LAS VÁLVULAS DE BOLA

 Se abre mediante el giro del eje unido a la esfera o bola perforada, de tal
forma que permite el paso del fluido cuando está alineada la perforación
con la entrada y la salida de la válvula.
 Son de baja presión (125 lbs) y diseño sencillo, soliéndose usar para
controlar el flujo y regularlo aunque no es completamente recomendable,
son un tipo de válvula muy versátil en el manejo de fluidos lo que le permite
ser una de las válvulas más populares, precisamente su cierre rápido de ¼
de vuelta ordinariamente con una palanca permite que su operación sea
muy sencilla además de que su diseño es más pequeño que las válvulas de
compuerta.
  Se utilizan para dejar o no pasar un fluido (ON-OFF), de otra forma si se
deja parcialmente abierta el fluido y la presión del mismo desgastaran
partes de la válvula que con el tiempo averiaran los interiores de la válvula
dando lugar a fugas.
 se fabrican en extremos roscados, bridados, soldables a tope y soldables a
caja en 1, 2 o 3 piezas según la clase de operación y ahorro de costos que
se requiera tener.
 Existen otros materiales de fabricación de los cuerpos, las esferas y los
asientos y su uso depende de las condiciones de operación que tendrá la
válvula (fluido-Presión-Temperatura) para determinar que materiales son
los adecuados para que la válvula de bola no falle en su operación.

VENTAJAS Y DESVENTAJAS DE LAS VÁLVULAS DE BOLA

VENTAJAS

 Bajo costo.
 Alta capacidad.
 Corte bidireccional.
 Circulación en línea recta.
 Pocas fugas.
 Se limpia por si sola.
 Poco mantenimiento.
 No requiere lubricación.
 Tamaño compacto.
 Cierre hermético con baja torsión (par).

DESVENTAJAS

 Características deficientes para estrangulación.

 Alta torsión para accionarla.
 Susceptible al desgaste de sellos o empaquetaduras.
 Propensa a la cavitación.

