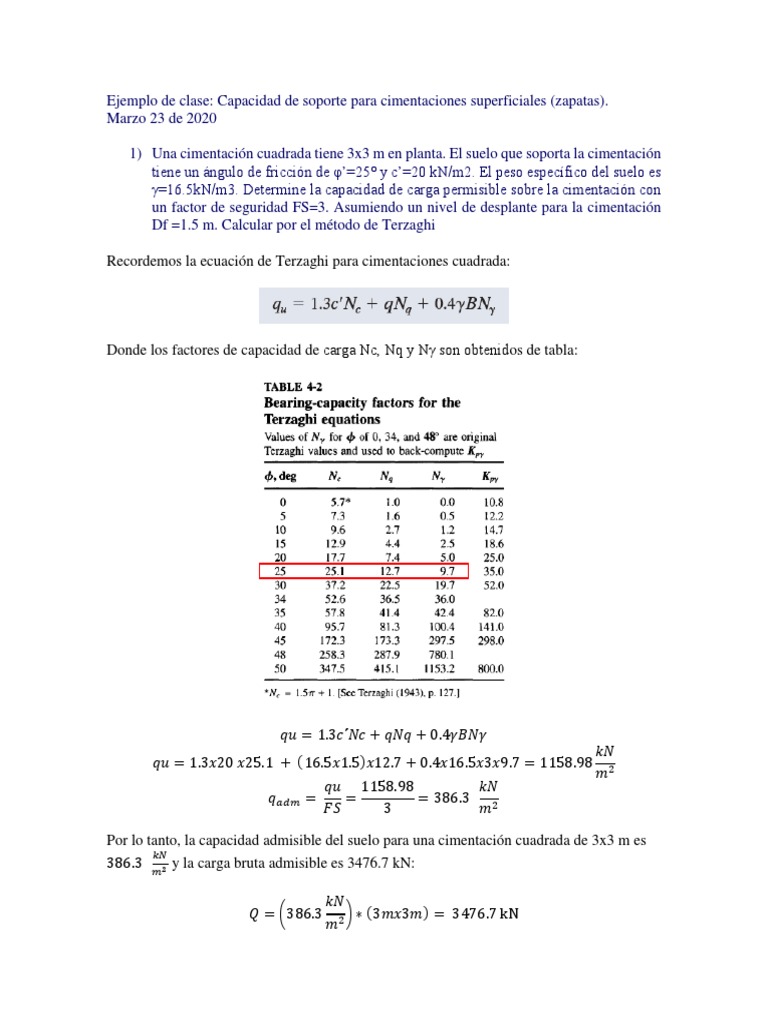

Ejemplo de clase: Capacidad de soporte para cimentaciones superficiales (zapatas).
Marzo 23 de 2020
1) Una cimentación cuadrada tiene 3x3 m en planta. El suelo que soporta la cimentación
tiene un ángulo de fricción de φ’=25° y c’=20 kN/m2. El peso específico del suelo es
γ=16.5kN/m3. Determine la capacidad de carga permisible sobre la cimentación con
un factor de seguridad FS=3. Asumiendo un nivel de desplante para la cimentación
Df =1.5 m. Calcular por el método de Terzaghi
Recordemos la ecuación de Terzaghi para cimentaciones cuadrada:
Donde los factores de capacidad de carga Nc, Nq y Nγ son obtenidos de tabla:
𝑞𝑢 = 1.3𝑐´𝑁𝑐 + 𝑞𝑁𝑞 + 0.4𝛾𝐵𝑁𝛾
𝑘𝑁
𝑞𝑢 = 1.3𝑥20 𝑥25.1 + (16.5𝑥1.5)𝑥12.7 + 0.4𝑥16.5𝑥3𝑥9.7 = 1158.98
𝑚2
𝑞𝑢 1158.98 𝑘𝑁
𝑞𝑎𝑑𝑚 = = = 386.3 2
𝐹𝑆 3 𝑚
Por lo tanto, la capacidad admisible del suelo para una cimentación cuadrada de 3x3 m es
𝑘𝑁
386.3 𝑚2 y la carga bruta admisible es 3476.7 kN:
𝑘𝑁
𝑄 = (386.3 ) ∗ (3𝑚𝑥3𝑚) = 3476.7 kN
𝑚2
2) Calcular el ejemplo anterior con el método de Meyerhof
Recordemos la ecuación de Meyerhof
𝑞𝑢 = 𝑐 𝑁𝑐 𝑠𝑐 𝑑𝑐 + 𝑞 𝑁𝑞 𝑠𝑞 𝑑𝑞 + 0.5 𝛾 𝐵 𝑁𝛾 𝑠𝛾 𝑑𝛾
Factores de capacidad de carga:
𝜑
𝑁𝑞 = 𝑒 𝜋 𝑡𝑎𝑛𝜑 𝑡𝑎𝑛2 (45 + )
2
𝑁𝑐 = (𝑁𝑞 − 1)𝑐𝑜𝑡𝜑
𝑁𝛾 = (𝑁𝑞 − 1)tan(1.4𝜑)
Calculando los factores de capacidad de carga
25
𝑁𝑞 = 𝑒 𝜋 𝑡𝑎𝑛25 𝑡𝑎𝑛2 (45 + ) = 10.66
2
𝑁𝑐 = (10.66 − 1)𝑐𝑜𝑡25 = 20.72
𝑁𝛾 = (10.66 − 1) tan(1.4𝑥25) = 6.77
Factores de forma:
𝐵
𝑠𝑐 = 1 + 0.2 𝐾𝑝
𝐿
𝐵
𝑠𝑞 = 𝑠𝛾 = 1 + 0.1𝐾𝑝
𝐿
2
𝜑
𝐾𝑝 = 𝑡𝑎𝑛 (45 + )
2
Calculando los factores de forma:
25 3
𝑠𝑐 = 1 + 0.2 (𝑡𝑎𝑛2 (45 + )) = 1.49
2 3
25 3
𝑠𝑞 = 𝑠𝛾 = 1 + 0.1 (𝑡𝑎𝑛2 (45 + )) = 1.25
2 3
Factores de profundidad:
𝐷𝑓
𝑑𝑐 = 1 + 0.2 √𝐾𝑝
𝐵
𝐷𝑓
𝑑𝑞 = 𝑑𝛾 = 1 + 0.1 √𝐾𝑝
𝐵
Calculando los factores de forma:
25 1.5
𝑑𝑐 = 1 + 0.2 √𝑡𝑎𝑛2 (45 + ) = 1.16
2 3
25 1.5
𝑑𝑞 = 𝑑𝛾 = 1 + 0.1√𝑡𝑎𝑛2 (45 + ) = 1.08
2 3
Capacidad de carga:
𝑞𝑢 = 𝑐 𝑁𝑐 𝑠𝑐 𝑑𝑐 + 𝑞 𝑁𝑞 𝑠𝑞 𝑑𝑞 + 0.5 𝛾 𝐵 𝑁𝛾 𝑠𝛾 𝑑𝛾
𝑞𝑢 = 20𝑥20.72𝑥1.49𝑥1.16 + (16.5𝑥1.5)𝑥10.66𝑥1.25𝑥1.08
𝑘𝑁
+ 0.5𝑥16.5𝑥3𝑥6.77𝑥1.25𝑥1.08 = 1298.62 2
𝑚
𝑞𝑢 1105.49 𝑘𝑁
𝑞𝑎𝑑𝑚 = = = 432.9 2
𝐹𝑆 3 𝑚
Por lo tanto, la capacidad admisible del suelo para una cimentación cuadrada de 3x3 m por
𝑘𝑁
el método de Meyerhof es 432.9 𝑚2 y la carga bruta admisible es 3895.9 kN:
𝑘𝑁
𝑄 = (432.9 ) ∗ (3𝑚𝑥3𝑚) = 3895.9 kN
𝑚2
3) Calcular el ejercicio 1 con el método de Hansen
Recordemos la ecuación de Hansen
𝑞𝑢 = 𝑐 𝑁𝑐 𝑠𝑐 𝑑𝑐 𝑖𝑐 𝑔𝑐 𝑏𝑐 + 𝑞 𝑁𝑞 𝑠𝑞 𝑑𝑞 𝑖𝑞 𝑔𝑞 𝑏𝑞 + 0.5 𝛾 𝐵 𝑁𝛾 𝑠𝛾 𝑑𝛾 𝑖𝛾 𝑔𝛾 𝑏𝛾
Factores de capacidad de carga:
𝜑
𝑁𝑞 = 𝑒 𝜋 𝑡𝑎𝑛𝜑 𝑡𝑎𝑛2 (45 + ) → 𝑖𝑔𝑢𝑎𝑙 𝑎 𝑀𝑒𝑦𝑒𝑟ℎ𝑜𝑓
2
𝑁𝑐 = (𝑁𝑞 − 1)𝑐𝑜𝑡𝜑 → 𝑖𝑔𝑢𝑎𝑙 𝑎 𝑀𝑒𝑦𝑒𝑟ℎ𝑜𝑓
𝑁𝛾 = 1.5 (𝑁𝑞 − 1)tan 𝜑
Calculando los factores de capacidad de carga
25
𝑁𝑞 = 𝑒 𝜋 𝑡𝑎𝑛25 𝑡𝑎𝑛2 (45 + ) = 10.66
2
𝑁𝑐 = (10.66 − 1)𝑐𝑜𝑡25 = 20.72
𝑁𝛾 = 1.5 (10.66 − 1) tan(25) = 6.76
Factores de forma:
𝑁𝑞 𝐵
𝑠𝑐 = 1 +
𝑁𝑐 𝐿
𝐵
𝑠𝑞 = 1 + 𝑡𝑎𝑛 𝜑
𝐿
𝐵
𝑠𝛾 = 1 − 0.4
𝐿
Calculando los factores de forma:
10.66 3
𝑠𝑐 = 1 + = 1.51
20.72 3
3
𝑠𝑞 = 1 + 𝑡𝑎𝑛 25 = 1.47
3
3
𝑠𝛾 = 1 − 0.4 = 0.6
3
Factores de profundidad:
𝑑𝑐 = 1 + 0.4 𝑘
𝐷 𝐷
𝑘 = 𝑝𝑎𝑟𝑎 ≤ 1
𝐵 𝐵
𝐷 𝐷
𝑘 = 𝑡𝑎𝑛−1 ( ) 𝑝𝑎𝑟𝑎 > 1
𝐵 𝐵
𝑑𝑞 = 1 + 2 tan 𝜑(1 − 𝑠𝑒𝑛𝜑)2 𝑘
𝑑𝛾 = 1
Calculando los factores de forma:
𝐷 1.5
= = 0.5 ≤ 1
𝐵 3
1.5
𝑑𝑐 = 1 + 0.4 = 1.2
3
1.5
𝑑𝑞 = 1 + 2 tan 25 (1 − 𝑠𝑒𝑛25)2 = 1.16
3
𝑑𝛾 = 1
Factores de inclinación (carga):
𝑖𝑐 , 𝑖𝑞 , 𝑖𝛾 = 1 dado que la carga es transmitida verticalmente., es decir no hay inclinación de
la carga
Factores del terreno:
𝑔𝑐 , 𝑔𝑞 , 𝑔𝛾 = 1 dado que el terreno es plano β=0°
Factores de inclinación (base):
𝑏𝑐 , 𝑏𝑞 , 𝑏𝛾 = 1 dado que la base de la cimentación es plana, es decir no hay inclinación η=0°
Capacidad de carga:
𝑞𝑢 = 20𝑥20.72𝑥1.51𝑥1.2𝑥1𝑥1𝑥1 + (16.5𝑥1.5)𝑥10.66𝑥1.47𝑥1.16𝑥1𝑥1𝑥1
+ .5𝑥16.5𝑥3𝑥6.76𝑥0.6𝑥1𝑥1𝑥1𝑥1 = 1301.17
𝑞𝑢 1301.17 𝑘𝑁
𝑞𝑎𝑑𝑚 = = = 433.72 2
𝐹𝑆 3 𝑚
Por lo tanto, la capacidad admisible del suelo para una cimentación cuadrada de 3x3 m por
𝑘𝑁
el método de Meyerhof es 433.7 𝑚2 y la carga bruta admisible es 3903.5 kN:
𝑘𝑁
𝑄 = (433.72 ) ∗ (3𝑚𝑥3𝑚) = 3903.5 kN
𝑚2
Se recomienda realizar un análisis estadístico básico a los resultados por los diferentes
métodos, calculando el promedio y la desviación estándar:
De esta forma, para una zapata de 3x3m con nivel de desplante Df=1.5 m, en un suelo con
φ’=25°, c’=20 kN/m2 y γ=16.5kN/m3, la capacidad admisible es 390 kPa de acuerdo a los
métodos de análisis, Terzaghi, Meyerhof y Hansen.
