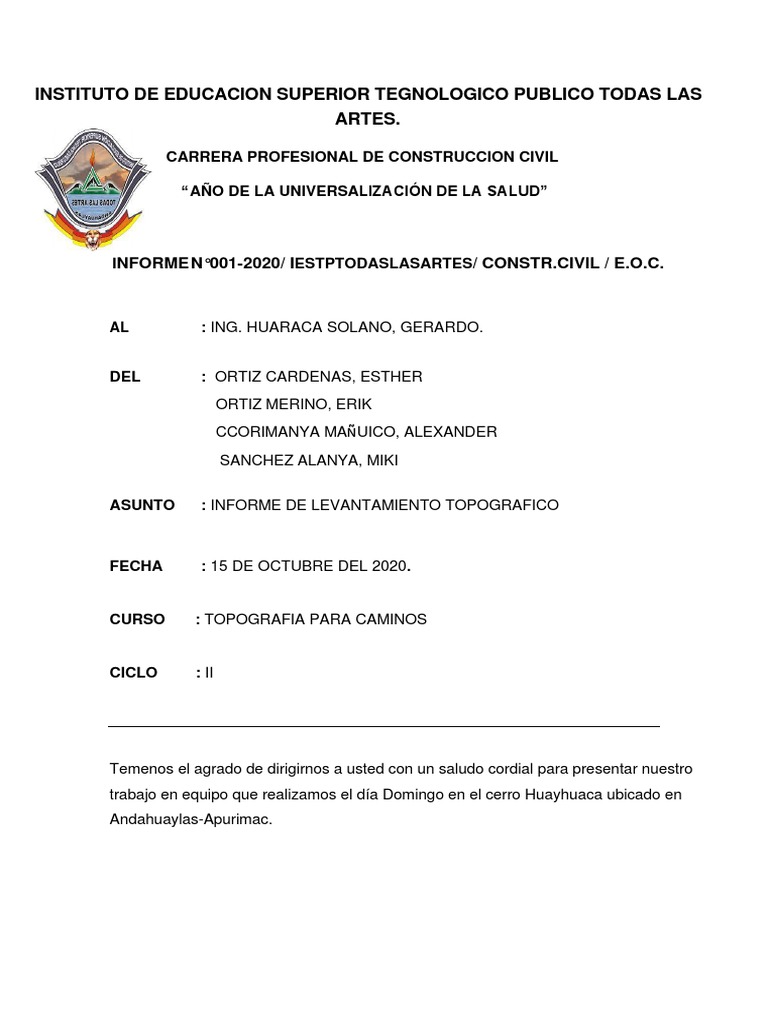

INSTITUTO DE EDUCACION SUPERIOR TEGNOLOGICO PUBLICO TODAS LAS
ARTES.
CARRERA PROFESIONAL DE CONSTRUCCION CIVIL
“ AÑO DE LA UNIVERSALIZACIÓN DE LA SALUD”
INFORME N°001-2020/ IESTPTODASLASARTES/ CONSTR.CIVIL / E.O.C.
AL : ING. HUARACA SOLANO, GERARDO.
DEL : ORTIZ CARDENAS, ESTHER
ORTIZ MERINO, ERIK
CCORIMANYA MAÑUICO, ALEXANDER
SANCHEZ ALANYA, MIKI
ASUNTO : INFORME DE LEVANTAMIENTO TOPOGRAFICO
FECHA : 15 DE OCTUBRE DEL 2020.
CURSO : TOPOGRAFIA PARA CAMINOS
CICLO : II
Temenos el agrado de dirigirnos a usted con un saludo cordial para presentar nuestro
trabajo en equipo que realizamos el día Domingo en el cerro Huayhuaca ubicado en
Andahuaylas-Apurimac.
AGRADECIMIENTO
Agradecemos a Dios por darnos el aliento de vida
que tanto necesitamos, y por seguir guiando nuestros pasos en
nuestro diario vivir.
como también agradecemos a nuestros padres,
por su esfuerzo, amor y apoyo incondicional,
durante nuestra formación tanto personal como
profesional.
Al estimado profesor ING. HUARACA SOLANO, GERARDO, por
sus enseñanzas brindadas en este semestre de clases.
INDICE
Pag.
INTRODUCCION……………………………………………………………………. 5
CAPITULO I
1.1. Objetivos………………………………………………………………………6
1.1.1. Ojetivos Generales…………………………………………………....6
1.1.2. Objetivos Especificos………………………………………………....6
1.2. Justificacion…………………………………………………………………...6
CAPITULO II
2.1. Marco teorico………………………………………………………………...7
2.1.1. Descripcion de la ubicacion del levant.topog…………………………7
2.2. Definiciones…………………………………………………………………..8
2.3. Levantamiento topografico………………………………………………….9
2.4. Metodos de Nivelacion………………………………………………………9
2.5. Nivelacion Compuesta………………………………………………………9
2.6. Materiales……………………………………………………………...……..9
2.7. Procedimientos de Levantamiento……………………………………….10
2.8. Resultados de la libreta de nivelacion……………………….…………..11
CAPITULO III
3.1. Conclusion………………………………………………………………….12
3.2. Bibliografia………………………………………………………………….13
3.3. Anexos…………………………………………………………….………..14
INTRODUCCIÓN
En el presente trabajo de investigación, trata sobre “Levantamiento topográfico”,
El levantamiento topográfico es un estudio técnico y descriptivo de un terreno,
examinando la superficie terrestre en la cual se tienen en cuenta las características
físicas, geográficas y geológicas del terreno, pero también sus variaciones y
alteraciones, se denomina a este acopio de datos o plano que refleja al detalle y
sirve como instrumento de planificación para edificaciones y construcciones
existen diferentes tipos de levantamiento en un terreno:
-Levantamientos topográficos urbanos.
-Levantamientos topográficos catastrales.
-Levantamientos topográficos de construcción. y
-Levantamientos topográficos hidrográficos.
-Levantamientos topográficos forestales.
Como ya mencionamos al inicio ahora trabajaremos el levantamiento topográfico
El presente informe contiene las actividades realizadas durante la PRIMERA
PRACTICA en el campo las cuales se han realizado juntamente con
el grupo gracias a la actuación de todos los integrantes del equipo pudimos
terminar el levantamiento topográfico.
Los materiales nos han ayudado mucho en este trabajo ya que gracias a estos
obtenemos medidas con bastante facilidad. Primeramente, se nos enseñó como
manipular el nivel de ingeniero en esta práctica. No solo eso también tuvimos la
ocasión de utilizar uno de los instrumentos más utilitarios la cual es la mira,
instrumento con que pudimos determinar la altura fácilmente y fueron de bastante
ayuda. El enfoque en los puntos principales en una de las características más
relevantes porque la distancia se determina gracias a ello. El trabajo en
equipo es una actividad fundamental porque nos ayudó bastante, y lo más
importante porque todos participan y son muy importantes los integrantes del
grupo.
CAPITULO I
1.1. OBJETIVOS:
1.1.1. OBJETIVOS GENERALES
- Realizar una nivelacion del terreno
1.1.2. OBJETIVOS ESPECIFICOS.
- Nivelar el terreno con el nivel de Ingeniero
- Determinar el perfil longitudinal
1.2. JUSTIFICACION
-La justificacion del presente trabajo de levantaminento topografico, es debido a la
importancia,de nivelar el terreno señalado, como en otros levantamientos.
Tambien para determiner el perfil longitudinal
Tambien con este trabajo reforsaremos nuestros conocimientos para realizar un
buen trabajo de levantamiento.
Este trabajo tiene como prioridad determiner que tipo de terreno temenos segun
la orografia teniendo en cuenta la norma DG-2018, y al realizar la nivelación y el
calculo respectivo de la libreta de campo obteniendo asi el perfil longitudinal de
terreno, para asi poder nivelarlo o realizar un movimiento de tierra con un fin
determinado.
Si nuestro objetivo fuera realizar una Carretera utilizarimaos el perfil longitudinal
del terreno para poder trazar a razante del Proyecto con pendientes, estipulados
en la norma DG-2018.
.
CAPITULO II
2.1.MARCO TEORICO.
2.1.1.DESCRIPCION DE LA UBICACIÓN DEL LEVANTAMIENTO
TOPOGRAFICO .
a). UBICACIÓN:
➢ DEPARTAMENTO: Apurímac
➢ PROVINCIA: Andahuaylas
➢ DISTRITO: Andahuaylas
➢ LUGAR: Mirador de Huaihuaca
➢ ALTURA: 2600 MSNM
b). CROQUIS.
2.2. DEFINICIONES.
-Para el entendimiento total del procedimiento es necesario conocer algunos
conceptos básicos como:
- EL NIVEL TOPOGRÁFICO: También llamado nivel óptico o equialtímetro, es un
nstrument que tiene como finalidad la medición de desniveles entre puntos que se
hallan a distintas alturas o el traslado de cotas de un punto conocido a otro
desconocido.
-TRIPODE: Un nstrument de ayuda para el Nivel de Ingeniero ya que en el 100%
de veces siempre va con el Nivel de Ingeniero, es un complemento y una pieza
importante del Nivel de Ingeniero
-MIRA O ESTADAL: Un instrumento de vital importancia ya que se utiliza en
la medición de alturas y para determinar la distancia gracias a sus puntos
específicos que tiene dentro de la barra.
-FLEXÓMETRO: Es un nstrument de medición que se utiliza para calcular la
distancia. Popularmente recibe otra denominación diferente, wincha.
-CUADERNO DE CAMPO O DIARIO DE CAMPO: Es una herramienta usada por
investigadores de varias áreas para hacer anotaciones cuando ejecutan trabajos
de campo
2.3.) LEVANTAMIENTO TOPOGRAFICO.
Es un estudio topografico y descriptivo de un terreno, examinando la superficie
terrestre en la cual se tienen en cuenta las características físicas, geográficas y
geológicas del terreno, pero también sus variaciones y alteraciones, se denomina
a este acopio de datos o plano, este levantamiento consiste en la recoleccion de
datos o puntos,para luego hacer el trabajo en gabinete.
2.4. METODOS DE NIVELACION.
-Estos metodos son los siguientes:
a). Nivelacion Geometrica:
-N.simple y N.compuesta.
b). Nivelacion Trigonometrica.
-En mi trabajo de levantamiento realizado,utilizamos la nivelacion compuesta.
2.5. NIVELACION COMPUESTA.
Es una nivelacion geometrica,esta nivelacion compuesta,se da cuando se hace
mas de dos puntos de cambio,es decir,cuando los puntos cuyo desnivel se
pretende hallar están próximos, se determina aquel directamentela nivelación se
denomina simple; por el contrario, si los puntos están alejados, es indispensable
utilizar puntos intermedios y la nivelaci6n se llama compuesta.
2.6. MATERIALES:
-Flexometro o wincha(5m).
-Libreta de campo.
-Lapicero.
-Nivel de ingenierio.
-Tripode.
-Mira o Estadal (regla graduada).
-EPP.
2.7. PROCEDIMIENTO DEL LEVANTAMIENTO TOPOGRAFICO:
Primero:Ubicamos,el lugar para el levantamiento topográfico,y seguido de ello
instalamos el trípode en lo cual sus tres parantes traten de formar un triángulo
equilatero,luego ponemos el nivel de ingenierio ensima del trípode,y procedemos
a nivelar el ojo de gallo,es decir hacemos la respectiva configuración del equipo
topográfico.
Segundo:Escogemos el eje del proyecto de 30m de tramo,para poder trazar las
distancias con el flexómetro de 5 en 5m,es decir,tendríamos progresivas
desde,0+00 hasta la progresiva 0+30m.
Tercero:Ahora procedemos a escoger el BM,en un sitio fijo,que en este caso,el
BM va ser parte del proyecto,es decir el BM va estar ubicado en la progresiva
0+00,de ahí procedemos a realizar el levantamiento.Colocamos el equipo
topográfico cerca de la mayor cantidad de puntos a visualizar.
Cuarto:Realizamos la lectura de vista atrás,al BM,y esa lectura leida al milímetro
lo anotamos en la libreta de campo,y procedemos a realizar las lecturas de vistas
adelante a los siguientes.
Quinto:Como no se pudo visualizar los demás puntos,se tuvo que hacer punto de
cambio,para poder realizar las lecturas a los demás puntos,lógicamente antes de
hacer las lecturas de v.add,realizamos la lectura de v.att,al último leído.De esta
forma se concluye la nivelación compuesta.
2.8. RESULTADOS DE LA LIBRETA DE NIVELACION.
-Calculo Matemático de la libreta de campo:
ALTURA
PROGRESIVAS V.ATT (+) V.ADD (-) COTA
INST.
0+00 1.643 2601.643 2600.000
0+05 1.148 2600.495
0+10 0.562 2601.081
P.C. 1.778 2602.202 1.219 2600.424
0+15 0.649 2601.553
0+20 0.113 2602.089
P.C. 1.712 2602.761 1.153 2601.049
0+25 0.646 2602.115
0+30 0.511 2602.250
-El resultado del calculo de la libreta de campo nos determina,el perfil longitudinal
del proyecto.
CAPITULO III
3.1. CONCLUSION.
En conclusión,la nivelación que realizamos en el levantamiento topográfico
es,nivelación geométrica,una nivelación compuesta,el resultado de nuestro
levantamiento fue recolectar los puntos de campo,para luego procesarlo,para
poder determinar el perfil longitudonal del proyecto.
Tambien llegamos a la conclusión, que podía ser una nivelación simple,con el
detalle que nos teníamos que ubicar en una parte del levantamiento,donde se
pueda visualizar la mayor cantidad de puntos.
3.2. BIBLIOGRAFIA.
- Jorge Mendoza Dueñas-Libro.Topografia General.
-Internet.
3.3. ANEXOS.
-PANEL FOTOGRAFICO DEL LEVANTAMIENTO TOPOGRAFICO:
.-UBICACION DEL LUGAR DE LAVANTAMINETO TOPOGRAFICO.
-HACIENDO LA LECTURA AL BM.
-LECTURA A LA MIRA,PARA CONOCER LA V.ATT.
-LECTURA A LOS SIGUIENTES PUNTOS QUE VIENAN A SER LAS V.ADD.
-REALIZANDO LA LECTURA DE V.ADD.
-LA FOTO DE GRUPO AL FINALIZAR EL TRABAJO DE LEVANTAMIENTO
TOPOGRAFICO
