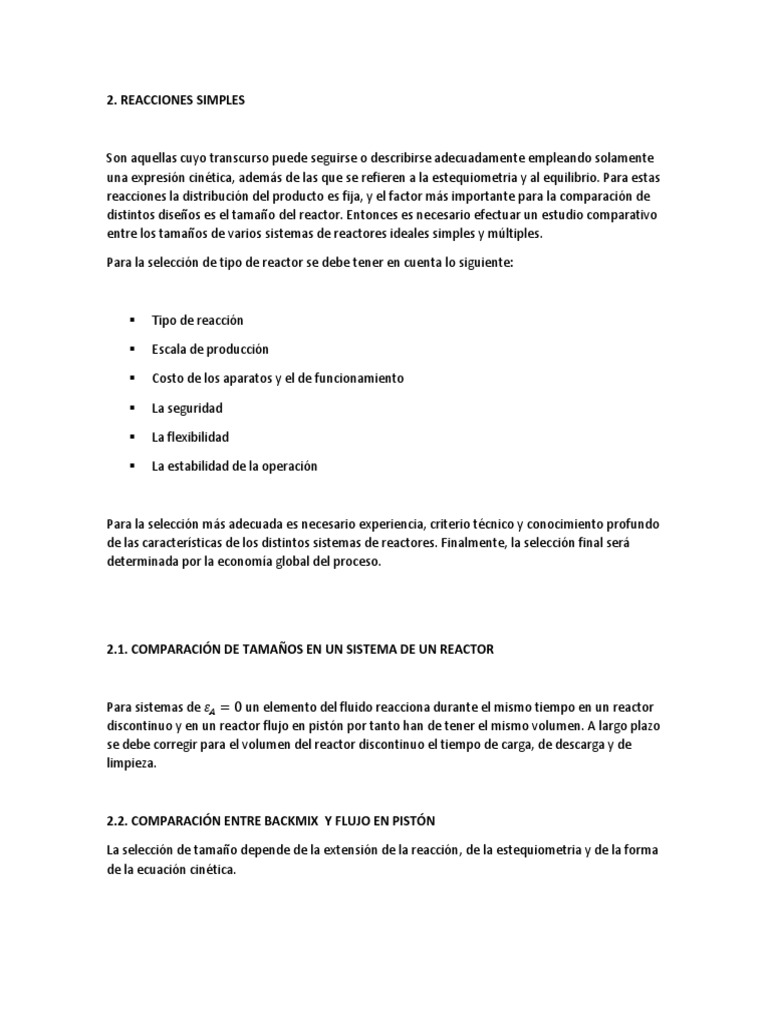

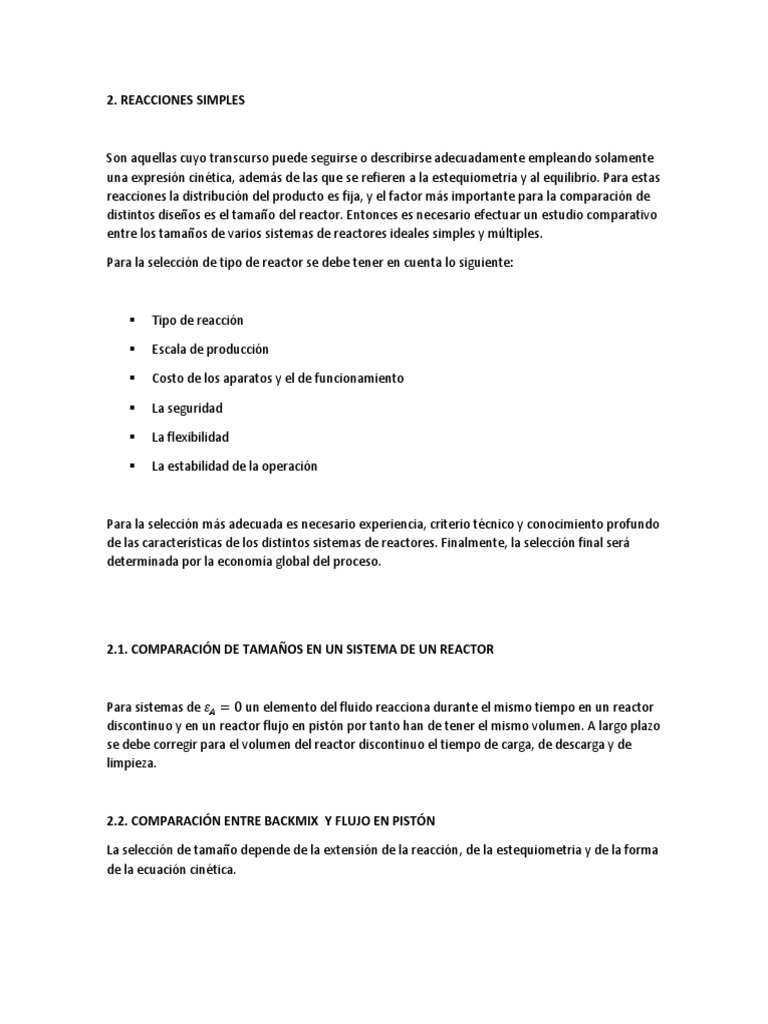

2.

REACCIONES SIMPLES

Son aquellas cuyo transcurso puede seguirse o describirse adecuadamente empleando solamente
una expresión cinética, además de las que se refieren a la estequiometria y al equilibrio. Para estas
reacciones la distribución del producto es fija, y el factor más importante para la comparación de
distintos diseños es el tamaño del reactor. Entonces es necesario efectuar un estudio comparativo
entre los tamaños de varios sistemas de reactores ideales simples y múltiples.

Para la selección de tipo de reactor se debe tener en cuenta lo siguiente:

 Tipo de reacción

 Escala de producción

 Costo de los aparatos y el de funcionamiento

 La seguridad

 La flexibilidad

 La estabilidad de la operación

Para la selección más adecuada es necesario experiencia, criterio técnico y conocimiento profundo
de las características de los distintos sistemas de reactores. Finalmente, la selección final será
determinada por la economía global del proceso.

2.1. COMPARACIÓN DE TAMAÑOS EN UN SISTEMA DE UN REACTOR

Para sistemas de 𝜀𝐴 = 0 un elemento del fluido reacciona durante el mismo tiempo en un reactor
discontinuo y en un reactor flujo en pistón por tanto han de tener el mismo volumen. A largo plazo
se debe corregir para el volumen del reactor discontinuo el tiempo de carga, de descarga y de
limpieza.

2.2. COMPARACIÓN ENTRE BACKMIX Y FLUJO EN PISTÓN

La selección de tamaño depende de la extensión de la reacción, de la estequiometria y de la forma

de la ecuación cinética.
 1 𝑑𝑁𝐴
−𝑟𝐴 = − = 𝑘𝐶𝐴 𝑛
𝑉 𝑑𝑡

𝐶𝐴0 𝑉 𝐶𝐴0 𝑋𝐴 1 𝑋𝐴 (1 + 𝜀𝐴 𝑋𝐴 )𝑛
𝜏𝐵 = ( ) = =
𝐹𝐴0 𝐵 −𝑟𝐴 𝑘𝐶𝐴0 𝑛−1 (1 + 𝑋𝐴 )𝑛

𝑋𝐴 𝑋𝐴
𝐶𝐴0 𝑉 𝑑𝑋𝐴 1 (1 + 𝜀𝐴 𝑋𝐴 )𝑛 𝑑𝑋𝐴
𝜏𝑃 = ( ) = 𝐶𝐴0 ∫ = ∫
𝐹𝐴0 𝑃 0 −𝑟𝐴 𝑘𝐶𝐴0 𝑛−1 0 (1 − 𝑋𝐴 )𝑛

𝐶𝐴0 𝑛 𝑉 1 + 𝜀𝐴 𝑋𝐴 𝑛
𝑛−1 ( ) [𝑋𝐴 ( ) ]
(𝜏𝐶𝐴0 )𝐵 𝐹𝐴0 𝐵 1 − 𝑋𝐴 𝐵
= 𝑛 = 𝑛
(𝜏𝐶𝐴0 𝑛−1 )𝑃 (𝐶𝐴0 𝑉) 𝑋𝐴 1 + 𝜀𝐴 𝑋𝐴
⌊∫0 ( ) 𝑑𝑋𝐴 ⌋
𝐹𝐴0 𝑝 1 − 𝑋𝐴 𝑃

𝑿𝑨
𝒏−𝟏 ()
(𝝉𝑪𝑨𝟎 )𝑩 𝟏 − 𝑿𝑨 𝑩
= 𝒏 = 𝟏, 𝜺𝑨 = 𝟎
(𝝉𝑪𝑨𝟎 𝒏−𝟏 )𝑷 −𝒍𝒏(𝟏 − 𝑿𝑨)𝑷

Comparación gráfica general

Para las reacciones con velocidad arbitraria pero conocida, las eficacias de funcionamiento de los
reactores de mezcla completa y de flujo en pistón se comparan

mejor empleando la siguiente gráfica:

La relación entre las dos áreas sombreadas es igual al cociente de los tiempos espaciales
necesarios en estos dos reactores.

Para estas reacciones puede observarse que el flujo en mezcla completa necesita siempre un
volumen mayor que el flujo en pistón, para un fin determinado.

Ejercicios

a. En un reactor Backmix de 10L en el que se produce una reacción de orden 1 en fase líquida se
obtiene una conversión del 97%. Determinar el volumen equivalente de un reactor Flujo Pistón.

b. En un reactor Backmix de 20L en el que se produce una reacción de orden 2 en fase gas
obteniéndose una conversión del 98%, con un factor de expansión de -0,5. Determinar el volumen
equivalente de un reactor Flujo Pistón

c. La reacción en fase acuosa A + B = P con – rA = 500 CA CB lit/mol.min; se efectúa en un reactor

flujo en pistón en las siguientes condiciones volumen 0,1 lit , 0= 0,05 lit / min y CA0 =CB0 = 0,01 Lit/
mol.

Calcular: a) la conversión fraccionaria de los reactantes b) el tamaño de reactor backmix con la

misma conversión obtenida en el apartado a c) la conversión lograda en un reactor backmix del
mismo tamaño que el reactor flujo en pistón.
2.3. SISTEMA DE REACTORES MÚLTIPLES

Reactores Flujo en pistón en serie y/o en paralelo.

Para N reactores en serie: sean 𝑋1 , 𝑋2 , 𝑋3 , … … . . , 𝑋𝑁 las conversiones a la salida de cada reactor.

Basando el balance de materia en el caudal de alimentación de A al primer reactor, calculamos
para el reactor i-ésimo

𝑋𝐴𝑖
𝑉𝑖 𝑑𝑋𝐴
=∫
𝐹𝐴0 𝑋𝐴𝑖−1 −𝑟𝐴

𝑛
𝑉𝑖 𝑉1 + 𝑉2 … . . 𝑉𝑁
∑ =
𝐹𝐴0 𝐹𝐴0
𝑖=1

𝑛 𝑋𝐴 𝑋𝐴2 𝑋𝐴𝑁 𝑋𝐴𝑁

𝑉𝑖 𝑑𝑋𝐴 𝑑𝑋𝐴 𝑑𝑋𝐴 𝑑𝑋𝐴
∑ =∫ +∫ +∫ =∫
𝐹𝐴0 0 −𝑟𝐴 𝑋𝐴 −𝑟𝐴2 𝑋𝐴𝑁 −1 −𝑟𝐴𝑁 0 −𝑟𝐴
𝑖=1

N reactores flujo en pistón en serie de volumen total V dan la misma conversión fraccional que un
solo reactor flujo en pistón de volumen V.

Para reactores flujo en pistón conectados en paralelo o en una combinación serie-paralelo

podemos tratar todo el sistema global como un solo reactor de flujo en pistón y volumen igual al
volumen total de los volúmenes individuales si la alimentación está distribuida de tal manera que
las corrientes de fluido tienen la misma composición.

𝑉
Para reactores conectados en paralelo el cociente o 𝜏 es igual para cada una de las ramas en
𝐹𝐴0
paralelo. Cualquier otro modo de alimentación es menos eficaz.

EJERCICIO
El sistema de la Fig. consta de tres reactores de flujo en pistón situados en dos ramas paralelas. En
la rama D hay un reactor de 50 litros en serie con otro de 30 litros. En la

rama E hay un reactor de 40 litros. Que fracción de la alimentación debe pasar por la

rama D?

𝑉𝐷 = 50 + 30 = 80𝐿

𝐹𝐷 𝑉𝐷 80
= = =2
𝐹𝐸 𝑉𝐸 40
