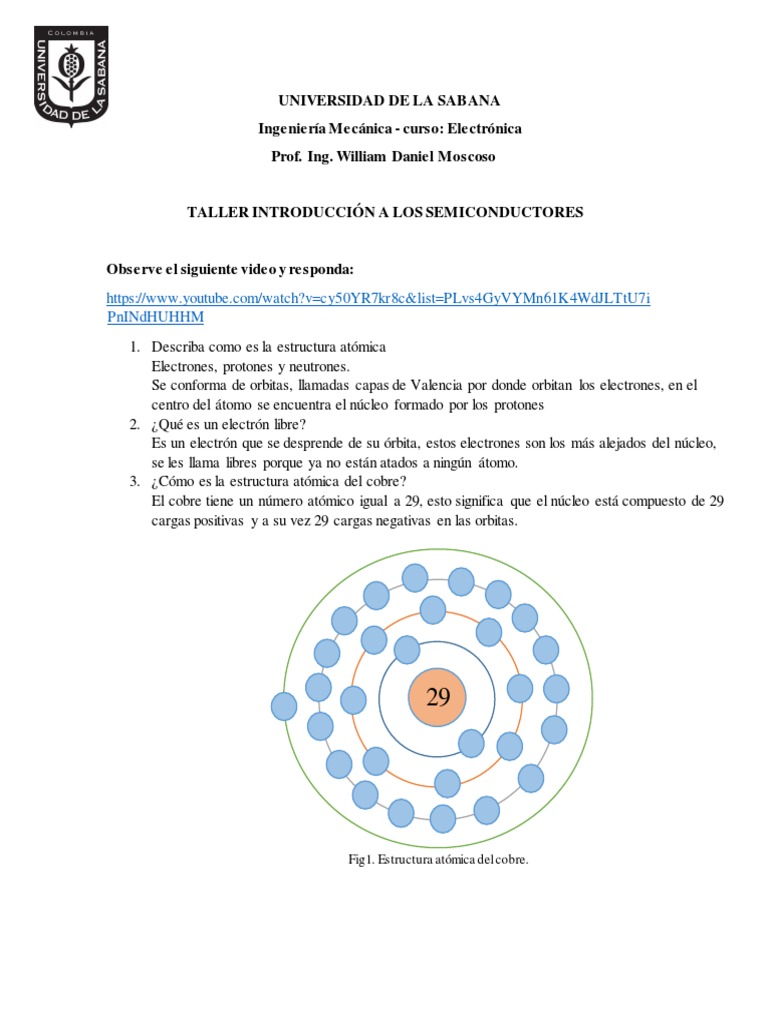

UNIVERSIDAD DE LA SABANA
Ingeniería Mecánica - curso: Electrónica
Prof. Ing. William Daniel Moscoso
TALLER INTRODUCCIÓN A LOS SEMICONDUCTORES
Observe el siguiente video y responda:
[Link]
PnINdHUHHM
1. Describa como es la estructura atómica
Electrones, protones y neutrones.
Se conforma de orbitas, llamadas capas de Valencia por donde orbitan los electrones, en el
centro del átomo se encuentra el núcleo formado por los protones
2. ¿Qué es un electrón libre?
Es un electrón que se desprende de su órbita, estos electrones son los más alejados del núcleo,
se les llama libres porque ya no están atados a ningún átomo.
3. ¿Cómo es la estructura atómica del cobre?
El cobre tiene un número atómico igual a 29, esto significa que el núcleo está compuesto de 29
cargas positivas y a su vez 29 cargas negativas en las orbitas.
29
Fig1. Estructura atómica del cobre.
4. ¿Por qué el cobre es un excelente conductor?
Como se muestra en la Fig1 hay un electro lejos del núcleo del átomo en la cuarta capa de
valencia, por ende ante cualquier excitación este electrón se volverá un electrón libre, lo que
permite el que sea un buen conductor de flujo de electrones, flujo eléctrico.
5. ¿Cómo es el diagrama equivalente de los átomos de Germanio y de Silicio?
+4
Fig2. Diagrama equivalente de los átomos de Germanio y Silicio.
6. ¿Cómo es la estructura del cristal de Silicio?
Fig3. Estructura del cristal de Silicio.
7. ¿Qué es un semiconductor?
Un semiconductor es un elemento que tiene comportamientos tanto de conductores como de
aislantes, como podemos observar en un cristal de Silicio el cual cumple la ley del octeto
aislante ideal si se le excita con energía térmica crea huecos lo que se comportaría como un
conductor permitiendo el flujo de corriente en cierta medida.
8. ¿Qué es un ion?
En el ejemplo del video al crearse un electrón libre este deja un espacio que da lugar a un ion
de carga positiva, este ion al tener carga positiva atraerá a cualquier electrón que tenga cerca.
Ion seria así un elemento con carga que tiene lugar en la capa de valencia.
9. ¿Qué es un hueco?
Un hueco se crea al excitar un electrón de la capa de valencia y este se libera creando así un
electrón libre que deja un espacio en la estructura, este espacio es el que se denomina Hueco.
10. ¿Qué es un semiconductor intrínseco y extrínseco?
Semiconductor Intrínseco es aquel que no da lugar a electrones libre o huecos y por lo tanto
actúa como un perfecto aislante.
Semiconductor Extrínseco al contrario que el intrínseco aumenta la conductividad en el
semiconductor, da lugar a la creación de electrones libres, esta conductividad es posible si el
cristal es dopado es decir se le introducen impurezas, átomos de otro material pentavalente.
11. ¿Qué es un semiconductor tipo N?
Es un semiconductor Intrínseco puro el cual se dopa con átomos pentavalentes, lo cual lo
convierte en un semiconductor Extrínseco, un semiconductor N es un semiconductor
Extrínseco al cual cada uno de sus impurezas le aporta una carga negativa.
12. ¿Qué es un semiconductor tipo P?
Si a un átomo Intrínseco se le agrega átomos de un material trivalente, con tres electrones en la
capa de valencia, al hacer esta introducción el átomo trivalente donara un hueco, lo cual se
denomina semiconductor tipo P, ya que los huecos forman un ion positivo, impureza
aceptadora.
Observe el siguiente video y responda:
[Link]
PnINdHUHHM&index=2
1. ¿Con que átomos se conforma la impureza de un semiconductor extrínseco tipo N?
Arsénico o Fosforo que son átomos pentavalentes.
2. ¿Con que átomos se conforma la impureza de un semiconductor extrínseco tipo P?
Boro, Aluminio y el Galio átomos trivalentes,
3. ¿Qué sucede cuando se polariza un semiconductor tipo N?
Al conectarse las terminales de una fuente los electrones entrantes se organizaran en los
huecos existentes al llenarse dichos huecos el Semiconductor tipo N actuara como un
Semiconductor Intrínseco puro, como un aislante, por ende su resistencia al paso de los
electrones aumentara.
4. ¿Qué sucede cuando se polariza un semiconductor tipo P?
Este material tiene impurezas con huecos mayoritarios los cuales ayudaran al paso de los
electrones provenientes de la corriente eléctrica, por ende este material tipo P actuara como un
conductor esto quiere decir que tendrá una resistencia pequeña.
5. ¿Qué es la unión PN y cómo funciona?
Al construir un material mitad tipo N y la otra de tipo P se le considera una unión P-N.
6. ¿Qué es la línea de unión, zona de deplexión y zona de agotamiento?
La línea de unión es la zona donde ambos materiales de la Unión P-N se encuentran esta línea
se caracteriza por al lado del cristal tipo N los electrones se mueven libremente y al lado del
material P prevalecen los huecos del material, por medio de la línea puede haber una
trasferencia de estos electrones libres del material N los cuales al pasar al lado del cristal P se
transformaran en electrones de valencia.
Al pasar los electrones libres del lado N al lado P, crean pares de cargas que son iones
positivos y negativos que se ubican en la línea de unión y es llamada zona de Deplexión y a los
costados de esta región se encuentran las Zonas de agotamiento o empobrecimiento, el termino
empobrecimiento hace referencia al hecho que la región cercana a la unión se queda sin
portadores de carga ósea electrones del lado N y huecos del lado P.
7. ¿Describa el concepto de potencial de barrera?
La zona de agotamiento o empobrecimiento al principio del movimiento de los electrones del
material tipo N va a ser muy delgada a comparación de las zonas P y N, esta zona delgada va a
aumentar a medida que electrones libres ocupen los huecos en la zona P, el espesor de la zona
de agotamiento o empobrecimiento tiene relación directa con el trabajo que tienen que realizar
los electrones libres de la zona N cuando ningún electrón es capaz de pasar la zona en la línea
de unión esta zona se convierte en una barrera para los electrones libres del lado N. La zona P
gana electrones por ende queda cargada negativamente y la zona N pierde electrones quedando
cargado positivamente esta diferencia de potencial en la barrera, esta diferencia de potencial en
la barrera se le denomina potencial de Barrera. Este voltaje depende del dopaje de ambas
zonas, la temperatura y del tipo de material.
