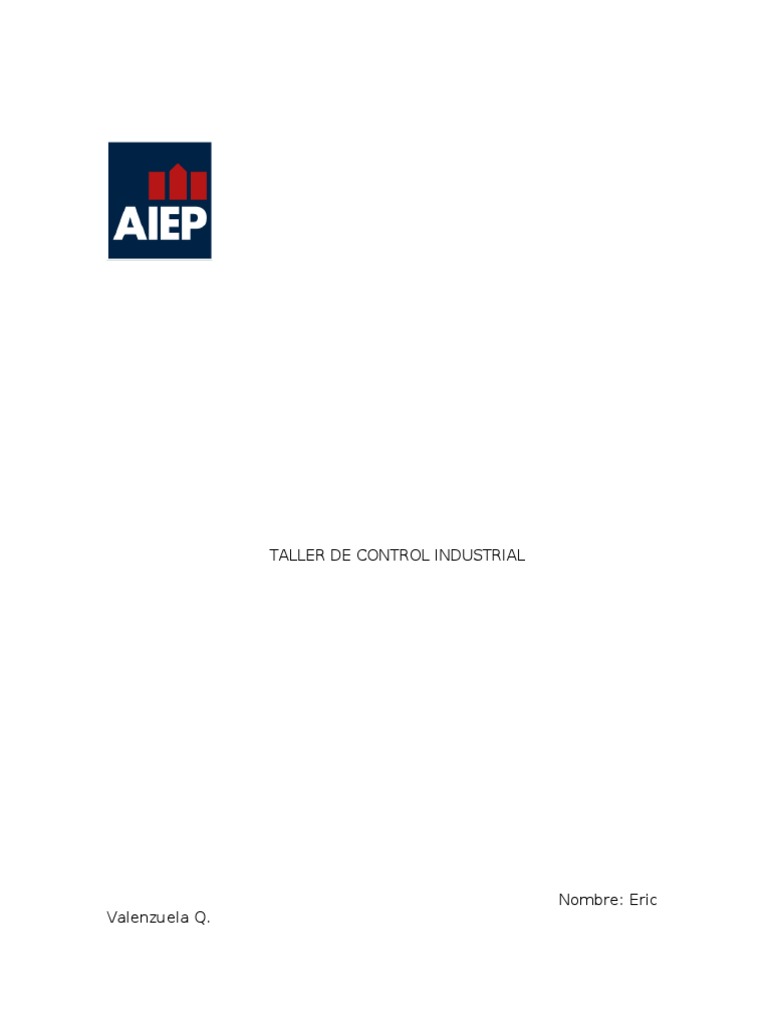

TALLER DE CONTROL INDUSTRIAL
Nombre: Eric
Valenzuela Q.
Docente: Alejandro
Cáceres
INTRODUCCIÓN
Los PLC (controlador lógico programable) o Programmable Logic
Controller en inglés, estos controladores son una pequeña computadora
utilizada en sistemas de automatización de procesos, como máquinas,
empaquetado, bandas transportadoras, estaciones de bombeo,
semáforos, etc.
Su rango de complejidad a controlar va desde aplicaciones pequeñas
hasta poderosas y algunas extremadamente complejas como líneas de
ensamblado en la manufactura de vehículos. Usualmente utiliza un
microprocesador, son empacados y diseñado para trabajar en amplios
rangos de temperatura, suciedad, y son inmunes al ruido eléctrico, son
más fuertes y resistentes a la vibración e impacto.
PLC SIEMENS Simatic S7-1200
Es un controlador de alta precisión y compacto, facilita tareas
productivas y diseñado para ser flexible, escalable, para reducir
espacios en su control. Por adaptabilidad y flexibilidad es fácil de
aprender y usar, navegación sencilla ya que los menús y símbolos son
estandarizados a todas vistas. El tipo de interfaz, profinet, IOs
integrados, lo hace altamente adaptable las necesidades del proceso
requerido, por sus módulos de señal y comunicación enchufables.
Características principales de este PLC.
- Entradas analógicas integradas.
- Alta capacidad de procesamiento, Calculo de 64 bits.
- Interfaz Profinet y Ethernet integrados.
- Bloques de función de control de ejes conforme a PLCpen
- Programación mediante herramientas de software STEP 7 Basic.
Con este controlador los operadores obtendrán diagnósticos enviados
por adelantado, para poder prevenir fallas operacionales y actuar por
adelantado y asegurar el flujo correcto en de cada proceso. Dispone de
diferentes versiones de CPU, y se puede configurar con diferentes
módulos según la necesidad.
- Módulos de conmutación
- Módulos de comunicación
- Módulos de entradas y salidas análogas y digitales.
- Tarjetas de memoria.
- Software
- Antenas GSM omnidireccional.
Esto permite conectar ocho módulos de señal y tres de comunicación,
para su cableado se puede utilizar módulos compact switch csm 1277.
Simatic S7-1200 su configuración es con un software de ingeniería Step
7 Basic, tiene acceso a una herramienta integral y estandarizada para
operaciones de lógica, HMI y redes, cuenta con interfaz integrada y
estándares en todas las CPUs. Es particularmente útil una vez que el
controlador funcione con un sistema en red o conectar más de un
dispositivo HMI. Tiene un módulo GPRS el cual soporta accesos remotos
desde cualquier lugar de instalación, es útil por ya que mientras este en
operaciones los sistemas permitirán eliminar fallo de forma remota.
Esta gama de PLCs, se puede utilizar en distintos procesos, tienen
software de programación basados en Windows al ofrecer la flexibilidad
para solucionar tareas de automatización. Su CPU tiene un
microprocesador, fuente de alimentación, circuitos de entrada y salida
en una carcasa compacta, el cual conformando un potente PLC. Cargado
el programa en la CPU, la cual contiene lógica necesaria para vigilar
y controlar los dispositivos de la aplicación, vigila entradas y cambia
estados de salidas según sea la lógica programada, incluye lógica
booleana, instrucciones de contaje y temporización, funciones
matemáticas complejas.
VENTAJAS
- Instalación sencilla, ocupa poco espacio y posibilidad de operar
múltiples equipos en manera simultánea.
- Reducción del costo de mano de obra, pues al automatizar las
tareas, el ser humano comienza a volverse un elemento
prescindible.
- Mejor monitoreo de los procesos, lo que permite la detección de
fallos se realice rápidamente.
- El software permite desarrollar, editar y observar la lógica del
programa así poder controlar las aplicaciones, incluye
herramientas para gestionar y configurar dispositivos del proyecto,
tales como PLCs y dispositivos HMI.
- Ofrece dos lenguajes de programación (KOP y FUP), permiten
desarrollar programas de control para así tener aplicaciones de
forma fácil y eficiente.
PLC ABB AC500-eCo
El AC500-eCo es un PLC de gama escalable puede ofrecer soluciones de
automatización modernas y competitivas, configuración flexible y
competitiva para aplicaciones sencillas, también incluye un software
para la visualización mediante servidor web la cual permite la
programación de cables y bloques.
Por tener su plataforma flexible permite escalar a soluciones de mayor
rendimiento cuando lo sea necesario, ya que el programa de usuario se
puede descargado en una tarjeta SD estándar y sin necesidad de utilizar
herramientas de programación adicionales. Para aplicaciones sencillas la
CPU integrada está disponible con módulos E/S S500 y S500-eCo, el cual
le permite adaptarse a los requerimientos en cada aplicación. El
precableado se puede realizar mediante boques de terminales para
conectar o desconectar.
Las opciones de comunicación le dan la posibilidad de tener hasta 2
puertos, integrado y otro opcional para la programación y comunicación
Modbus RS485, también cuenta con una CPU con puerto Ethernet
integrado de programación y comunicación, Servidor Web y servidor FTP
todos integrados, la cual permite visualizaciones personalizadas.
Las características de este PLC son:
- Que es compacto y modular con 128kB de memoria de programa
(512kB para la PM556-TP-ETH).
- Tiene tiempos de ciclo mínimo para 1 instrucción: bit: 0.08μs,
palabra: 0.1μs y coma flotante: 1.2μs.
- Cuenta con una potente programación, mediante 5 lenguajes: LD,
ST, FBD, IL y SFC.
- La posibilidad de expansión con hasta 10 módulos.
- Cableado fácil de los módulos, mediante bloques de terminales
desenchufarles de tornillo o resorte con conexión frontal o lateral.
- Tiene la posibilidad de configuración de las entradas/salidas
integradas en la CPU.
- capacidad de mantener el valor de los datos sin necesidad de
batería en caso de corte de alimentación.
- Permite para la descarga del programa de usuario actualizaciones
mediante solo una tarjeta SD estándar.
Su Interfaces o Protocolos utilizada
- Esta gama utiliza la interfaz de Ethernet la cual puede ser usada
para programación y comunicación en los protocolos SNTP, DHCP,
UDP, Modbus TCP, HTTP y FTP.
- Contiene la interfaz serie COM1 (RS485) la cual permite usarla
para programación, comunicación o como E/S remotas.
- La interfaz serie COM2 (RS485) es opcional y puede ser usada
para programación o comunicación (protocolos MODBUS RTU o
ASCII).
PLC SCHNEIDER M221
El modelo de PLC M221, por sus características hacen que sea apropiado
en aplicaciones de nivel medio, por su tamaño compacto y velocidad de
200 ms, por lo cual mejora su eficiencia y capacidad de respuesta, sin
descontar su conectividad a redes de datos, la cual se logra mediante un
puerto serial o Ethernet, para conectarse a la red de datos, o agregarse
tareas de programación mediante un adaptador mini USB.
Este controlador incorpora una pantalla la cual permite programar y
controlar las actividades y funciones de manera más sencilla, su formato
tiene hasta 40 entadas y salidas E/S integradas y el modular llega a 32
E/S. Sus módulos de extensión permiten una ampliación flexible y
personalizada en ambos formatos, permite añadir hasta 14 módulos
adicionales, nuevo bus de extensión E/S de alta velocidad.
Este controlador proporciona una amplia variedad de potentes
funciones, la cual permite una amplia gama de aplicaciones, su lenguaje
de comunicación se programa y configuración mediante el software
SoMachine Basic y es compatible con los siguientes IEC 61131-
3lenguajes de programación:
- IL: Lista de instrucciones
- LD: Diagrama de contactos
- Grafcet (lista)
- Grafcet (SFC)
Su fuente de alimentación es de 24 VCC o de 100-240 VCA, además
incluye un sistema de reloj en tiempo real y Run/Stop que se puede
utilizar externamente mediante los métodos siguientes:
- un conmutador Ejecutar/Detener de hardware;
- una operación de Ejecutar/Detener de una entrada digital
dedicada, definida en la configuración del software; (para obtener
más información, consulte Configuración de las entradas digitales.
- SoMachine Basic software.
Esta gama posee una memoria RAM de 512 Kbyte, 256 Kbyte para
variables internas y 256 Kbyte para aplicación y datos. Además, una
memoria NO volátil de 1,5 Mbyte, de los cuales 256 Kbyte se utilizan
para realizar una copia de seguridad de la aplicación y de los datos en
caso de corte de alimentación.
Posee entradas/salidas incrustadas tales como normales, Entradas
rápidas asociadas con contadores, Salidas transistorizadas normales,
transistorizadas rápidas asociadas con generadores de pulsos, salidas de
relé y entradas analógicas. Las funciones de comunicación incorporadas
en este modelo son según el tipo de puerto son de ethernet, USB mini-B,
Línea serie 1.
Ventajas
- Tiene un rendimiento referencial al tiempo que aumenta la
rentabilidad.
- Tiene una programación intuitiva de la máquina con SoMachine
Basic, aplicaciones y bloques de funciones listos para usar.
- Características y funciones integradas que necesita para diseñar y
construir máquinas de manera más rentable.
- El control de la máquina flexible y escalable permite una fácil
actualización a plataformas de mayor rendimiento para mejorar la
eficiencia.
- Conectado en todas partes a través de Ethernet, acceso
inalámbrico, servidores web para simplificar la integración y el
mantenimiento de la máquina.
