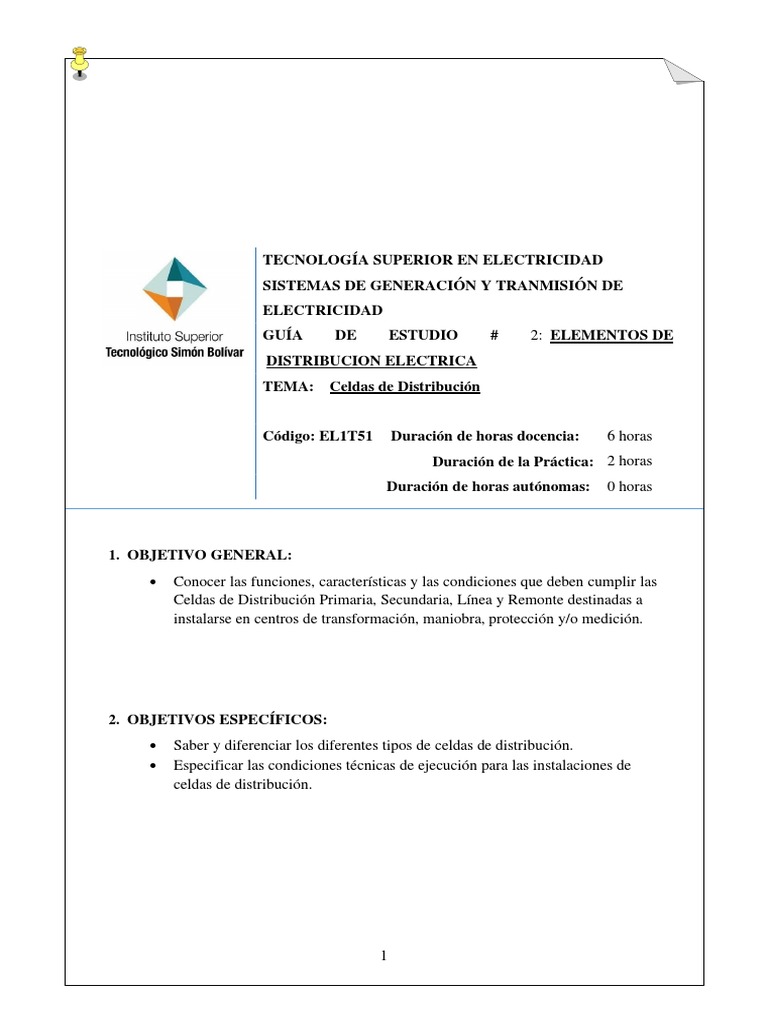

TECNOLOGÍA SUPERIOR EN ELECTRICIDAD

SISTEMAS DE GENERACIÓN Y TRANMISIÓN DE

ELECTRICIDAD
GUÍA DE ESTUDIO # 2: ELEMENTOS DE
DISTRTTT
DISTRIBUCION ELECTRICA
TEMA: Celdas de Distribución

Código: EL1T51 Duración de horas docencia: 6 horas

Duración de la Práctica: 2 horas
Duración de horas autónomas: 0 horas

1. OBJETIVO GENERAL:
• Conocer las funciones, características y las condiciones que deben cumplir las
Celdas de Distribución Primaria, Secundaria, Línea y Remonte destinadas a
instalarse en centros de transformación, maniobra, protección y/o medición.

2. OBJETIVOS ESPECÍFICOS:
• Saber y diferenciar los diferentes tipos de celdas de distribución.
• Especificar las condiciones técnicas de ejecución para las instalaciones de
celdas de distribución.

1
3. NORMAS DE SEGURIDAD

N/A

4. RESULTADOS DE APRENDIZAJE

• El alumno conocerá la importancia de cada tipo de Celdas de distribución

eléctrica.

4. MARCO TEÓRICO

1) ¿A qué se llama celda de distribución y detalle las normativas de diseño y

construcción cumple?
Se entiende por celda distribución media tensión el conjunto de equipos
eléctricos (seccionadores, interruptores, etc.) prefabricados bajo envolvente
metálica, provista de una o varias unidades funcionales, ya sea de línea, de
protección, de medición o una combinación de las anteriores. La celda está
formada por una estructura metálica constituida por perfiles, paneles y
divisiones en láminas de acero, unidos entre sí de manera mecánica. La
estructura está construida para soportar las tensiones electrodinámicas durante
la operación. A dicha estructura se fija el dispositivo de seccionamiento y de
puesta a tierra. La envolvente de resina de este equipo permite aislar la
estructura y las partes activas. En la parte frontal se ubica el conjunto de
dispositivos de mando y señalización. Un esquema sinóptico

2
animado permite establecer de manera precisa la posición del seccionador,
mientras que un visualizador de tres lámparas led indica la presencia o
ausencia de tensión. Puede inspeccionarse el interior del seccionador a
través de una ventana transparente ubicada sobre el mecanismo de
accionamiento. Además, en el frente se encuentra la puerta de acceso al
compartimiento de cables, fusibles, medidas del interruptor, etc. En caso
de equipar la unidad con un compartimiento de BT para servicios auxiliares,
éste puede ubicarse arriba o en la parte superior del frente del
compartimiento.

Las celdas metálicas aisladas por aire son apropiadas para maniobra y
protección en centros de transformación de media y baja tensión. Están
construidas con chapa de acero, con partes pintadas tratadas con epoxi.
Se presentan en total cuatro tipos de celdas (‘A’, ‘B’, ‘C’ y ‘E’) y dos de
paneles (‘PE’ y ‘PG’).
La celda tipo ‘A’ es un equipo para entrada o salida de cable de red. La celda
tipo ‘B’ es un equipo para salida a transformador o protección al cliente.
Como equipamiento básico, la primera incorpora seccionador tripolar bajo
carga, y la segunda, seccionador tripolar bajo carga con portafusibles.
Opcionalmente, ambas pueden sumar un seccionador de puesta a tierra con su
correspondiente comando, detectores capacitivos de tensión y sus indicadores
luminosos, enclavamiento electromecánico, comando motorizado, relé de
apertura a distancia, contactos auxiliares, iluminación interior y resistencia
calefactora.
La celda tipo ‘C’ es un equipo para medición. Como equipamiento básico,
incorpora transformadores de intensidad y transformadores de tensión.
Opcionalmente, adiciona detectores capacitivos de tensión y sus indicadores
luminosos, iluminación interior y resistencia calefactora.
La celda tipo ‘E’ es un equipo para protección con interruptor. Incorpora un
interruptor tripolar aislado en SF6 (hexafloruro de azufre) o vacío, y
opcionalmente, los mismos elementos que las celdas ‘A’ y ‘B’.

3
 Fig. Celda distribución

• Tensión de servicio: 17,5, 24 y 36 kilovolts

• Sistema trifásico con neutro rígido a tierra
• Corriente de cortocircuito trifásico simétrico: 12,5, 16 y 20 kiloamperes
• PE/PG: potencia de cortocircuito trifásico simétrico de 13,2 kilovolts y
quinientos megavoltamperes
• Normas de aplicación: IEC

4
2) ¿Cuáles son las funciones de las celdas de distribución?
Las celdas de distribución son un conjunto continuo de secciones verticales
(Celdas) en las cuales se ubican equipos de maniobra (interruptores de
potencia extraibles, seccionadores, etc.), medida (transformadores de
corriente y de tensión, etc), y equipos de protección y control, montados en
uno o más compartimientos insertos en una estructura metálica externa, y que
cumple la función de recibir y distribuir la energía eléctrica.
En general se entenderá como Celdas de Media Tensión ( en inglés
Switchgear) al conjunto continuo de secciones verticales (Celdas) en las
cuales se ubican equipos de maniobra (interruptores de potencia extraibles,
seccionadores,etc), medida (transformadores de corriente y de tensión, etc), y,
cuando se solicite, equipos de protección y control, montados en uno o más
compartimientos insertos en una estructura metálica externa, y que cumple la
función de recibir y distribuir la energía eléctrica.
Las Celdas de Media Tensión tipo Metalclad, están definidas según la norma
IEC 60298, y sus principales características son:
• Equipos en compartimientos con grado de protección IP2X o mayor.
• Separaciones metálicas entre compartimientos.
Al extraer un equipo de Media Tensión, existirán barreras metálicas
(“shutters”) que impedirán cualquier contacto con partes energizadas.
• Compartimientos separados al menos por:
1) Cada interruptor o equipo de maniobra.
2) Elementos a un lado del equipo de maniobra (por ej.: Cables de
poder)
3) Elementos al otro lado del equipo de maniobra (por ej. : Barras)
4) Equipos de baja tensión (por ej. : relés)Cuando las celdas son de
doble barra, cada conjunto de barras debe ir en compartimiento
separado.

5
6
 3) ¿Cómo se clasifican las celdas de distribución?
Las celdas de distribución son un conjunto continuo de secciones verticales
(Celdas) en las cuales se ubican equipos de maniobra (interruptores de
potencia extraíbles, seccionadores, etc.), medida (transformadores de
corriente y de tensión, etc.), y equipos de protección y control, montados en
uno o más compartimientos insertos en una estructura metálica externa, y que
cumple la función de recibir y distribuir la energía eléctrica.

Los tipos constructivos de celdas con envolvente metálicos son:

Celdas con aislamiento al aire:

• Aparamenta compartimentada
• Aparamenta bloque
• Aparamenta encapsulada

Celdas con aislamiento de gas diferente del aire: Se ha sustituido el aire por un gas
dieléctrico (normalmente SF6) a presión.

7
Las celdas pueden ser:

Celdas extensibles: Formada por una o varias funciones con posibilidad de

conectarse entre sí por acoplamiento de embarrados. También llamadas modulares.

Celdas no extensibles: Formada por una o varias funciones sin posibilidad de

conectarse con otra celda por acoplamiento de embarrados. También llamadas
compactas.

Las funciones que pueden realizar son múltiples como, por ejemplo:

Celda de línea: Esta celda generalmente la controla la compañía eléctrica, tanto en

centros de la compañía como de abonado, tiene por misión la maniobra de cables de
entrada y salida de la línea de distribución.

Celda de protección con fusibles; Tiene por objeto la protección individual del
transformador contra cortocircuitos.

Centro de protección con interruptor automático: Se lo utiliza cuando es insuficiente

la protección con fusibles debido a la potencia de los transformadores o a la
existencia de más de un transformador.

Celda de medida: Es la celda que lleva los transformadores de tensión y de intensidad

para alimentar los equipos de medida. Estos transformadores van en atmósfera de
aire.

Celda de seccionamiento pasante: Se trata de una función similar a la de línea, con la

alternativa de la incorporación o no del seccionador de tierra.

8
Celda de remonte: Tiene por objeto de trasladar a la parte superior una conexión que
entra por la parte inferior o viceversa.

9
 4) ¿Cuáles son las diferencias entre una celda primaria y una secundaria?

Clasificación de las celdas

• Celdas para Distribución Primaria (empresa transportadora, grandes industrias,

etc.).

• Celdas para Distribución Secundaria (cámaras de transformación, pequeñas

industrias).

Celdas de distribución Primaria

Las celdas de Distribución Primaria poseen interruptores extraíbles, que al permitir
su rápido recambio en caso de falla o de necesidad de mantenimiento, da mayor
flexibilidad de operación. Para asegurar que la extraibilidad funcione correctamente a
largo plazo y no se convierta en un dolor de cabeza, por ejemplo si se traba y no

10
puede sacarse un interruptor), es recomendable que tanto el diseño de la misma como
el interruptor sean del mismo fabricante.

Es común que algunos fabricantes que no tienen línea de interruptores propios,

coticen una obra con el aparato que consigan a mejor precio en el mercado, y luego
lo adapten a un carro extraíble. Este proceder no puede asegurar un buen
funcionamiento a largo plazo, aunque pasen los ensayos de recepción. Se estarían
llevando un prototipo. Como fabricantes sabemos muy bien que afinar un mecanismo
lleva a veces muchos años, y no puede hacerse en el plazo de 120 o 150 días que
lleva hacer un tablero.

Celdas de distribución secundaria

Las celdas de Distribución secundaria poseen interruptores fijos. En estos casos para
permitir el acceso al aparato para su cambio o mantenimiento, deben contar con un
seccionador aguas arriba que lo separe de las barras con tensión, y eventualmente
seccionadores de puesta a tierra para garantizar la seguridad del operador. La
maniobra no tiene ninguna flexibilidad, y los equipos son inadecuados para
instalaciones donde no puede haber cortes prolongados. En esta categoría están las
celdas de cámara con seccionadores en aire o en SF6.

11
5) ¿Qué es una celda de línea?
Celda de línea: Es la encargada de recibir el conductor que alimenta el centro
de transformación. Cada línea de red en MT que conecte con el CT, lo hará en
una celda de línea. Los CT suelen estar alimentados por 1 o 2 líneas.
En un CT de 1 solo línea de alimentación nos encontraremos 2 celdas de
línea, una de entrada y otra de salida para dar continuidad y alimentar a otro
CT. Si estuviera alimentado por 2 líneas tendríamos 3 celdas de línea (2 de
entrada y 1 de salida).
Está equipada con Interruptor en carga-seccionador, Seccionador de puesta a
tierra y Conectores enchufables para los cables subterráneos. Ver imagen de
más abajo.

12
6) ¿A qué se llama celda remonte?
La celda remonte permiten remontar (llevar) los cables directamente hasta el
embarrado formado por el conjunto de las otras celdas. Sería la primera celda
de todas en el CT, ya que es la que engancharía los cables que llegan al CT
con la celda de línea. Puede ser de barras o por cable.

13
6. MATERIALES, EQUIPOS, HERRAMIENTAS Y MAQUINARIAS
• Computadora
• Libros
• Herramientas Google Suite

7. INSTRUCCIONES PARA EL DESARROLLO DE LA PRÁCTICA

• Trabajo en equipo
• Coordinación entre compañeros
• Aprender en conjunto los diferentes temas tratados tanto en clase como en
actividades extracurriculares.

8. BIBLIOGRAFÍA
• Especificaciones celdas de distribución secundaria (EM-MT-023).
• https://onedrive.live.com/edit.aspx?action=editnew&resid=E6B4D71513
DB2127!1694&ithint=file%2cdocx&wdNewAndOpenCt=15987176895
40&wdPreviousSession=98cb2d3f-0b49-4df0-aecf-
45fcfe87777c&wdOrigin=OFFICECOM-WEB.START.NEW
• http://ingenieriaelectricaexplicada.blogspot.com/2009/09/conceptos-
sobre-celdas-de-mt.html

14
 • https://www.tecsc.com.ar/insumos/celdas-de-media-
tension/#:~:text=Las%20celdas%20de%20distribuci%C3%B3n%20son,e
n%20uno%20o%20m%C3%A1s%20compartimientos
• https://www.editores.com.ar/revistas/ie/336_lago_distribucion

9. ANEXOS

FOTOS DE LA BÚSQUEDA DE INFORMACIÓN

15
16
10. INTEGRANTES DEL GRUPO
• Bernal Jonathan
• Elaje Manuel
• Chafla Francisco
• Guerrero Byron
• Macias Karla
• Rivera Diego
• Ortega Edgar
• Tumbaco Erick

17
