CONCRETO ARMADO II. Versión 3.

1
Ing. Roger Ortega

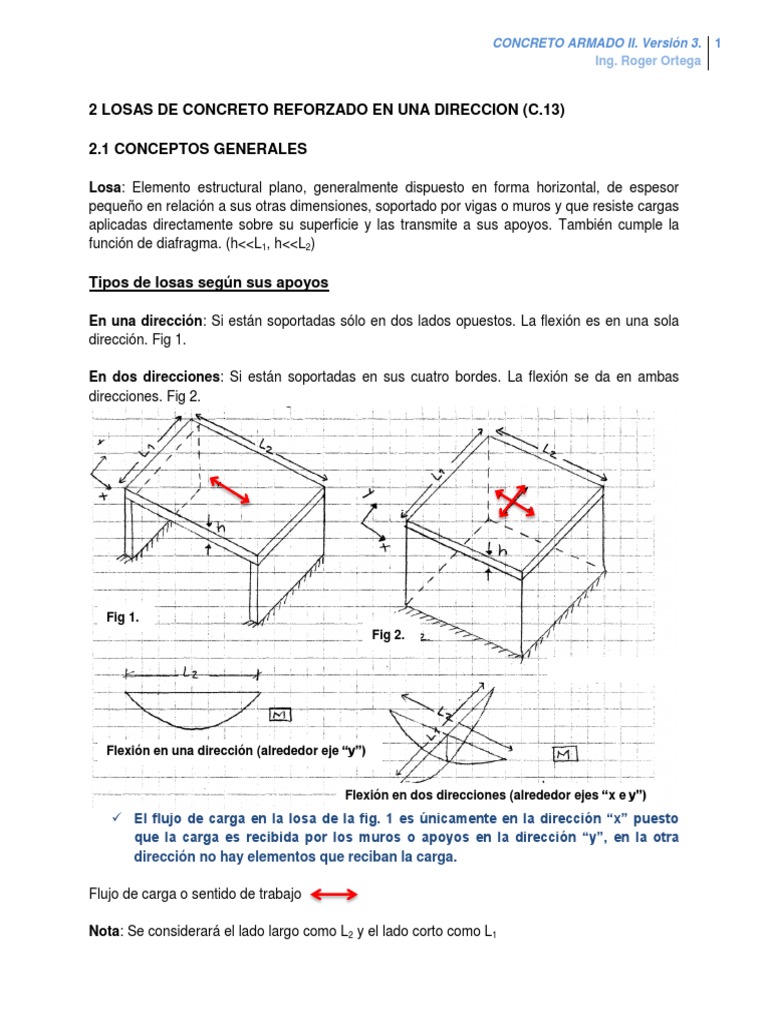

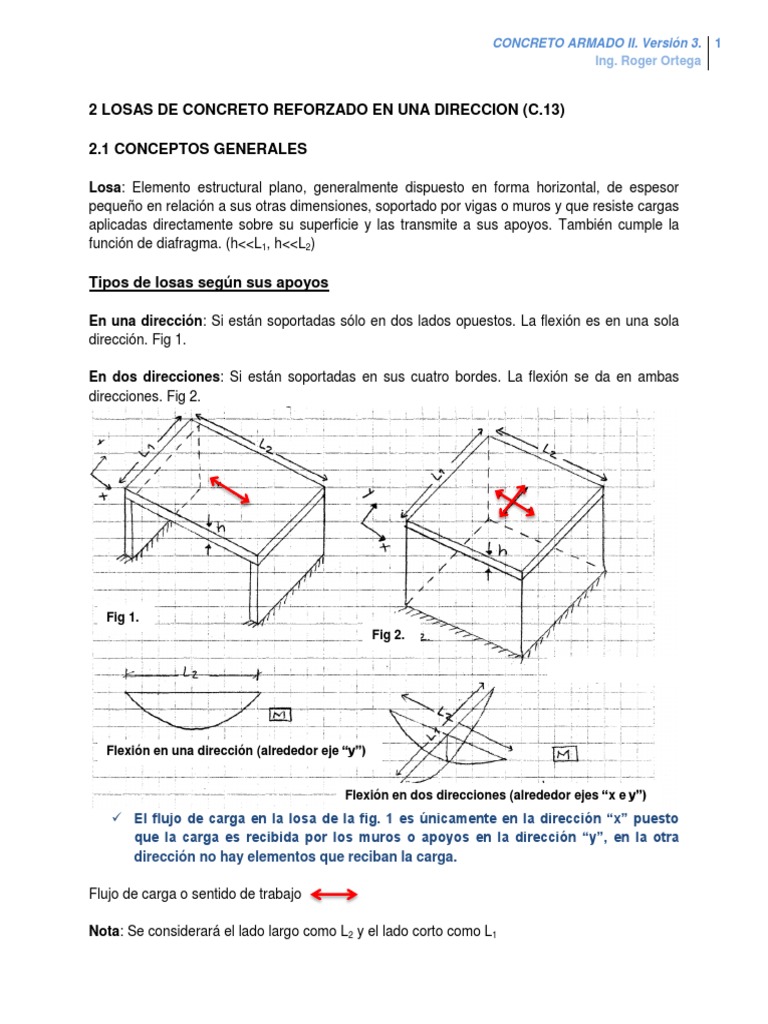

2 LOSAS DE CONCRETO REFORZADO EN UNA DIRECCION (C.13)

2.1 CONCEPTOS GENERALES

Losa: Elemento estructural plano, generalmente dispuesto en forma horizontal, de espesor

pequeño en relación a sus otras dimensiones, soportado por vigas o muros y que resiste cargas
aplicadas directamente sobre su superficie y las transmite a sus apoyos. También cumple la
función de diafragma. (h<<L1, h<<L2)

Tipos de losas según sus apoyos

En una dirección: Si están soportadas sólo en dos lados opuestos. La flexión es en una sola
dirección. Fig 1.

En dos direcciones: Si están soportadas en sus cuatro bordes. La flexión se da en ambas

direcciones. Fig 2.

Fig 1.
Fig 2.

Flexión en una dirección (alrededor eje “y”)

Flexión en dos direcciones (alrededor ejes “x e y”)

 El flujo de carga en la losa de la fig. 1 es únicamente en la dirección “x” puesto
que la carga es recibida por los muros o apoyos en la dirección “y”, en la otra
dirección no hay elementos que reciban la carga.

Flujo de carga o sentido de trabajo

Nota: Se considerará el lado largo como L2 y el lado corto como L1

 CONCRETO ARMADO II. Versión 3. 2
Ing. Roger Ortega

Cuál es el modelo estructural de la losa?

No válido. Los nudos no son rígidos

Válido. Únicamente toma cargas verticales

Válido. Toma cargas en cualquier dirección, pero sólo

actúa la componente vertical, la otra se convierte en
fuerza axial.

No válido. Los apoyos no tienenla rigidez suficiente

L2 para generar la restricción de los 3 GDL

Se toma el modelo 2 porque sólo se va a trabajar con cargas verticales

 El flujo de carga en la losa de la fig. 2 es en ambas direcciones “x” e “y”, pero no

se conoce en que magnitud. Depende de las dimensiones L1 y L2.

Si la losa está apoyada en los cuatro bordes:

 w = w1 +w2

 El mayor flujo de carga viaja en la

dirección ―x‖. La carga llega en mayor
proporción a los apoyos más cercanos.

 Compatibilidad de deformaciones:

1 = 2

x = y

ux = uy

 M1  M2

M = w2/n  2u/y2 = M/EI  Integrando u =  = wl4/mEI

 CONCRETO ARMADO II. Versión 3. 3
Ing. Roger Ortega

Ux = 1 = w1.L14/mEI y Uy = 2 = w2.L24/mEI

Como ux = uy  w1.L14/mEI = w2.L24/mEI

Si L2 = 2L1  w1.L14 = w2.16.L14  w1 = 16w2

Entonces, en la dirección ―x‖ fluiría el 94% (16/17) de la carga y en la dirección ―y‖ fluiría sólo el
6% (1/17) de la carga, por lo tanto: En una losa en apoyada en los cuatro bordes, cuando el
lado largo L2 es mayor o igual a dos veces el lado corto L1, se puede considerar que la
losa trabaja en una sola dirección. (L2 ≥ L1)

El modelo estructural será, para este caso:

L1

Se generan pequeñas fisuras en la dirección ―x‖

(perpendiculares a los esfuerzos de tracción) que
hacen que la losa se dilate levemente y queda
realmente trabajando en una dirección (―x‖).

Fisuras

Si la losa es cuadrada o rectangular tal que L2≤2L1, apoyada en los cuatro bordes:
No se conoce en que magnitud fluye la carga en
ambas direcciones.

Se puede analizar como una losa en dos

direcciones o dividir la losa colocando una viga
central (rígida) para garantizar el flujo en una
dirección (―y‖), si L2 ≥ L1.
 CONCRETO ARMADO II. Versión 3. 4
Ing. Roger Ortega

El modelo estructural será:

Es una estructura hiperestática (Más seguras, más económicas)

Mayor área de momento Menor área de momento

Entre más apoyos tenga el elemento estructural es más seguro y a menor área de momento
menos costo.

Para este curso se trabajarán sólo losas en una dirección.

Tipos de losas según su sección transversal

 Losas macizas
 Losas nervadas o aligeradas
 Losas compuestas (Concreto reforzado + láminas o perfiles)


Sección transversal losa maciza

Sección transversal losa aligerada

 CONCRETO ARMADO II. Versión 3. 5
Ing. Roger Ortega

 Los nervios, en una losa aligerada en una dirección, determinan el sentido de trabajo o
flujo de carga de la losa, debido a su alta rigidez. (A diferencia de las losas macizas).

 El casetón debe estar constituido por un material aligerante como guadua, ―icopor‖, fibra,
este también actúa como formaleta.

Nervios
s El sentido de trabajo será en la
b dirección ―x‖ porque los nervios o
s
viguetas garantizan el flujo de
b
s carga en esa dirección.
L1
b
s Modelo estructural de un nervio:
b
s
b
s
Y
X
L2

Las losas macizas tienen menos rigidez, menos inercia que las aligeradas, éstas tienen mayor
inercia con la misma cantidad de material.

I1 > I2 (Inercias)

Las losas macizas, en una dirección, se utilizan por lo general en luces más pequeñas (Ej:
Viviendas, L ≈ 3 m) o en casos donde no sea conveniente la losa aligerada (Ej: Una losa de
cubierta)

Las losas se diseñan considerando:

1. Flexión: Mu ≤ ØMn (Cargas mayoradas)

2. Cortante: Vu ≤ ØVn (Cargas mayoradas)
3. Comportamiento bajo cargas de servicio:  < admisibles (Cargas de servicio)

El efecto dominante es la flexión, entonces se suministra refuerzo para tomar este efecto. El
espesor se define de tal forma que el concreto sólo sea capaza de tomar los esfuerzos
cortantes (ØVs = 0) y que las deflexiones sean aceptables.
 CONCRETO ARMADO II. Versión 3. 6
Ing. Roger Ortega

2. 2 LOSAS MACIZAS EN UNA DIRECCIÓN

Las losas macizas se pueden analizar como una franja de un metro de ancho, es decir, una
viga de ancho unitario (b =1.0 m) y altura igual al espesor de la losa. Esto facilita el análisis y es
conveniente para el cálculo puesto que las cargas normalmente se especifican para KN/m o
N/m.

Nota: Suponer que la losa consiste en una serie de vigas de 1m de ancho por una altura t colocadas una
al lado de la otra es algo conservador, debido a la restricción lateral proporcionada por las partes
adyacentes de cada ―viga‖. Normalmente una viga tiende a dilatarse lateralmente al flexionarse, pero esta
tendencia de cada una de las franjas es resistida por las franjas adyacentes, que también tienden a
expandirse, en otras palabras se está suponiendo un coeficiente de poisson,  = 0. En realidad, la
tendencia a la expansión lateral ocasiona una ligera rigidización de las franjas, que no se consideran en
el diseño. (Mc Cormac)
1.0 m

t
d´

d´= Recubrimiento + 1 radio de Ref. ppal

Especificaciones – NSR-10

 Cuantías de refuerzo: Se define un límite superior (Asmax) para garantizar una falla dúctil
y un límite inferior (Asmin) para evitar un colapso repentino.

Asmax = 0.63.ASb pb = 0.85*f´c/fy*1*(u/(u+y)  Asb = pb *b*d

Asmin: Debe ser igual al refuerzo para control de retracción y variación de temperatura.
Es menor que para vigas puesto que las cargas se distribuyen lateralmente y una falla
repentina es menos probable.

Refuerzo de Retracción de Temperatura: As R y T°: Debe colocarse un refuerzo

secundario para efectos de control de retracción y temperatura, en dirección
perpendicular al refuerzo principal. Las funciones de este refuerzo son controlar el
agrietamiento, ―amarrar‖ la estructura y ayuda a distribuir la carga. C.7.12

As R y T°  0.0020 para fy ≤ 350 MPa

0.0018 para fy = 420 MPa
0.0018*420/fy para fy > 420 MPa
 CONCRETO ARMADO II. Versión 3. 7
Ing. Roger Ortega

El As R y T° está definida sobre el área bruta de la sección bxt. Los valores anteriores
están definidas para barras corrugadas o refuerzo electro soldado.

Nota: Los valores anteriores son aplicables cuando la losa puede expandirse o
contraerse libremente o cuando no se requiere control de la fisuración, de lo contrario
deben considerarse los requisitos C.8.2.4 y C.9.2.3

Generalmente las estructuras monolíticas están restringidas al movimiento, entonces

este refuerzo debería ser mayor; en la NSR-10 no se especifican valores, entonces
podrían utilizarse los factores especificados en la NSR-98.
1.5  Concreto expuesto a la intemperie
1.25  Concreto no expuesto a la intemperie

 Separaciones máximas: Se deben cumplir las siguientes separaciones

Smax para refuerzo principal: 3t ó 450 mm

Smax para refuerzo por R y T°: 5t ó 500 mm

 Recubrimiento: Para losas no expuestas a la intemperie, ni en contacto con el suelo, el

recubrimiento será 20 mm.
____________________________________________________________________________

Traslapo del refuerzo a tracción (válido para losas y vigas) C.12.14, C.12.15

Longitud mínima de traslapo para empalmes a tracción: 300 mm

Empalmes: Clase A 1.0*ld, ld: Longitud de desarrollo a tracción

Clase B 1.3*ld

Tabla CR.12.15.2

Se deben evitar los traslapos en los puntos de máximo esfuerzo a tracción, es decir, en
centro de la luz o cerca para refuerzo positivo y en los apoyos para momento negativo.
 CONCRETO ARMADO II. Versión 3. 8
Ing. Roger Ortega

Ejemplo losa maciza en una dirección.

Diseñar la losa de cubierta de la edificación de la figura

Datos:

 Uso: Oficina de tres niveles

 Columnas: 0.30x0.30 m
 Vigas: 0.30x0.30 m
 Concreto f´c = 21 MPa
 Acero fy = 420 MPa
 Se diseñará como losa maciza por ser losa de cubierta (Terraza)
 No soporta muros de mampostería (divisiones frágiles susceptibles de dañarse)

(Las medidas están tomadas a ejes de las vigas)

1 2 3 4
3.8 m 3.8 m 1.2

7.2 m

7.2 m

C
Y
X
 CONCRETO ARMADO II. Versión 3. 9
Ing. Roger Ortega

2. 3 LOSAS ALIGERADAS EN UNA DIRECCIÓN

Para luces más grandes las losas macizas resultan de grandes espesores con un considerable
aumento en el peso del edificio, además de una sección transversal poco utilizada, constituida
sólo por el área de concreto en compresión y el área de refuerzo, (As); entonces las losas
aligeradas son una buena alternativa porque concentran el refuerzo en los nervios o viguetas y
eliminan buena parte del concreto a tracción, que no es útil, reemplazándolo por aligeramiento,
(casetón).

 La sección se puede considerar para diseño, en forma de T o como una sección

rectangular.

 Las ventajas de este tipo de losa son importantes, especialmente para espesores
mayores a 20 cms, porque se reduce el peso considerablemente y tienen mayor inercia
que una losa maciza (menos material, menos peso). En una losa de este tipo es posible
colocar refuerzo por cortante, estribos, si se requiere.

 La carga fluye en la dirección de los nervios debido a la alta rigidez de los mismos, ya no
se tiene en cuenta el criterio de las dimensiones (l1, l2) en losas macizas. El sentido de
trabajo en losas en una dirección es el sentido en que se coloquen los nervios.

 En este tipo de losas se pueden ocultar las vigas de los pórticos, diseñándolas del
mismo espesor de la losa. Mientras que en las losas macizas no es posible.
 CONCRETO ARMADO II. Versión 3. 10
Ing. Roger Ortega

Limitaciones dimensionales – NSR-10 – C.8.13, (C.13.2)

 bw superior ≥ 100mm

 bw promedio ≥ 80mm

 hw ≤ 5*bw

 t > 45 mm

 t ≥ S/20

 S´ ≤ 2.5*hw

 S´ ≤ 1200mm

 bw promedio ≥ 100mm para viguetas de espesor constante.

Valores usuales: bw: (0.10 – 0.12) m, S: (0.40 – 0.70)m (w: web  Alma, nervio)

 Recubrimiento mínimo: 20 mm

 Separación máxima entre barras: 25 mm (En una vigueta de ancho 0.10m, caben
máximo 2 barras N° 5)
 CONCRETO ARMADO II. Versión 3. 11
Ing. Roger Ortega

Cuantías de refuerzo

 As max = 0.63*Asb

+
 As min para refuerzo positivo, As = As min en vigas : (0.25f´c/fy)*bw*d

1.4*bw*d/fy

Pero no menor al As R y T°

-
 No hay limitación de As min para el refuerzo negativo, As

 Para la losa de compresión o loseta: As min = As R y T°

Smax = 5*t o 500 mm

Riostras o viguetas transversales de repartición

Se deben colocar viguetas transversales de repartición, de forma perpendicular a los nervios,

convenientemente distribuidas para arriostrar la losa en el sentido transversal.

Las funciones de las riostras son: 1. Mejorar la rigidez, 2. Permite que los casetones sean
manejables (que tengan menos longitud) y 3. Ayudan a repartir o distribuir la carga.
 CONCRETO ARMADO II. Versión 3. 12
Ing. Roger Ortega

 Se colocan riostras cuando la longitud de los casetones es mayor a diez veces el

espesor de la losa, lc > 10*h, o cuatro metros, (3 metros cuando son casetones de
guadua)

C.8.13.3.2 — Estas viguetas transversales de repartición deben diseñarse, a flexión y a

cortante, de tal manera que sean capaces de transportar la carga total (muerta más viva) de
cada nervio a los dos nervios adyacentes.

 Las riostras no constituyen o no funcionan como apoyo para las viguetas.

C.8.13.3.3 — En el diseño de los elementos donde se apoyen estas viguetas transversales de

repartición debe considerarse el efecto de la carga que puedan transportar considerando una
carga aferente equivalente al doble de la carga total que lleva un nervio típico principal.

Ejemplo losa aligerada en una dirección.

Diseñar la losa de entrepiso de la edificación de la figura

Datos:

 Uso: Vivienda de dos niveles

 Columnas: 0.30x0.30 m
 Vigas: 0.30x0.40 m
 Concreto f´c = 21 MPa
 Acero fy = 420 MPa
 Casetón de guadua
 Soporta muros de mampostería.
A B C D

4.60 6.50 4.60

1

.30

5.10
.30

5.60
3
